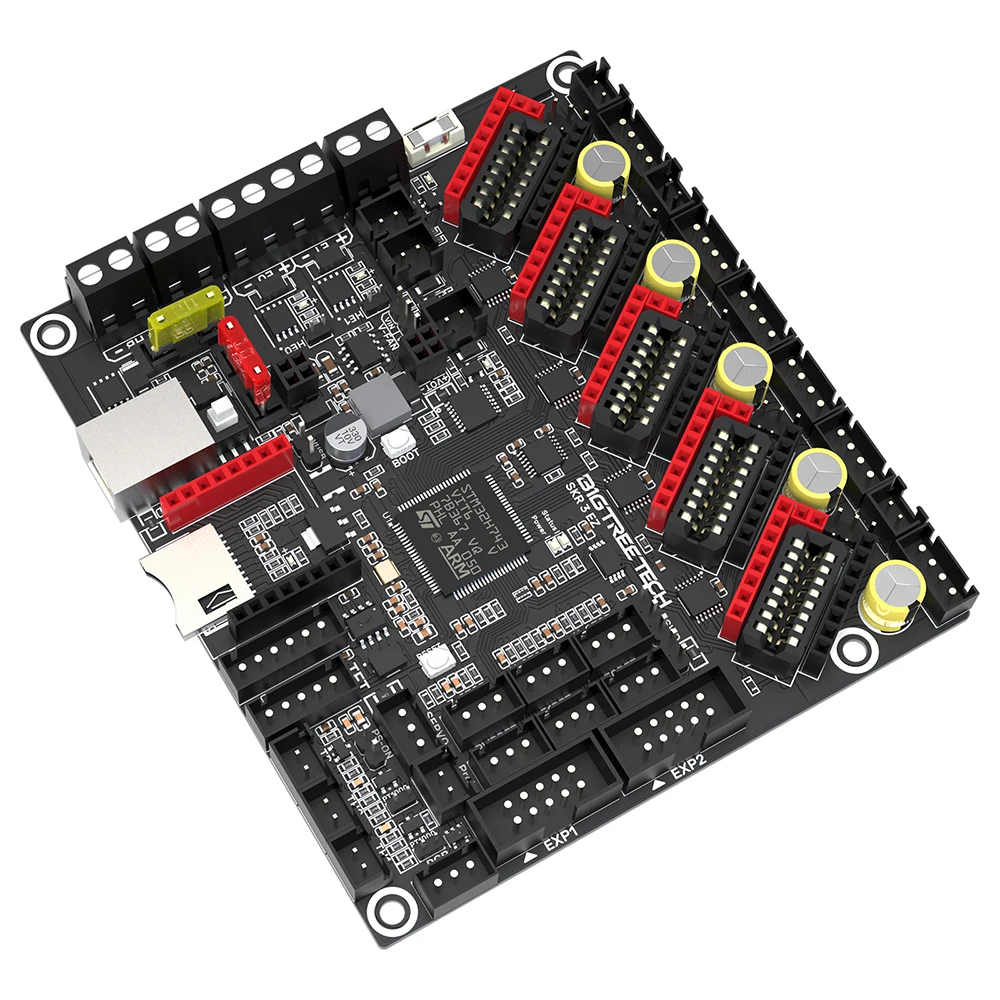

BIGTREETECH СКР 3 EZ V1.0 материнская плата представляет собой 32-битный 3D материнская плата принтера обновлен команда Шэньчжэнь Biqu Технология обратную связь о том, что вы хотите, от китайского производителя для нашей EZ серии драйвера на основе СКР 3. Он совместим с драйвером серии boththe EZ и сериями драйверов TMC.

Загрузить URL прошивки: //biqu3d.com/pages/download

Особенности

1. Используя 32-разрядный ARM Cortex-M7 серии STM32H743VI основной чип управления с основная частота 480 МГц, производительность значительно улучшен.

2. Чип питания принимает TPS5450-5A, который поддерживает вход питания DC12/24V. Выходной ток чипа составляет до 5А, и пиковое значение может достигать 6А, что идеально поддерживает источник питания Raspberry Pi.

3. Материнская плата оставляет за собой кнопку загрузки, пользователи могут обновить программу загрузки материнской платы через DFU.

4. Увеличьте схему защиты части термистора, чтобы избежать горения главного чипа управления из-за утечки подогреваемой кровати или нагревательного стержня.

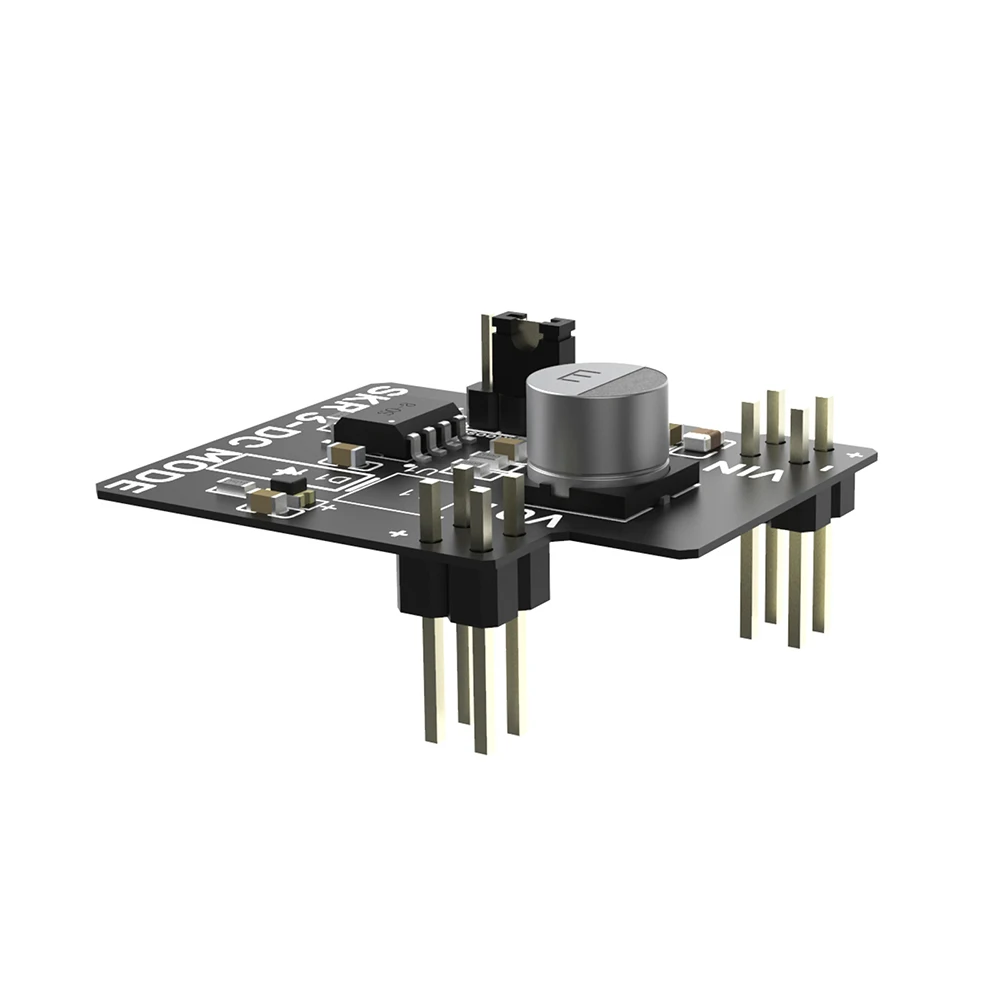

5. Вентилятор с цифровым управлением реализует выбор напряжения 24 В, 12 В, 5 в через модуль внешнего источника питания, устраняя необходимость в работе внешнего трансформаторного модуля заказчика, тем самым уменьшая вероятность повреждения материнской платы.

6. Термистор может выбрать значение сопротивления натяжения через перемычку, и поддерживает PT1000 таким образом без необходимости использования внешних модулей, что удобно для клиентов, чтобы использовать DIY.

7. Поддержка всех версий серийного экрана нашей компании, экран SPI и ЖК-экран.

8. Обновление прошивки конфигурации через sd-карту, операция проста, удобна и эффективна.

9. Встроенные DIAG функциональные контакты могут быть использованы просто подключением и отключением колпачка перемычки.

10. Поддерживает такие функции, как повторная печать, обнаружение бегущей нити, завершенное отключение, BLTouch, RGB огни и т. д.

11. Высокопроизводительные МОП используются для уменьшения образования тепла.

12. Используйте сменный предохранитель для легкой замены.

13. WIFI модуль (ESP-12S, ESP-07, ESP32) общий интерфейс.

14. Встроенный несупругий Слот для Карт MicroSD, работает в режиме SDIO, что значительно ускоряет скорость передачи.

15. Встроенный EEPROM, который удобен для пользователей для сохранения информации о параметрах.

16. Два типа интерфейсов CAN защищены, usb-порт и XH2.54 6-контактный интерфейс терминала. Usb-порт используется для выбора CAN и USB с помощью двухполюсного двойного переключателя, что удобно для клиентов использовать другие аксессуары интерфейса CAN.

17. Интерфейс датчика температуры принимает Высокоточный выдвижной резистор.

18. Используются два типа гнезд привода, которые совместимы с нашими модулями привода Серии EZ и модулями привода серии TMC.

19. Каждый модуль привода двигателя может выбрать соответствующее напряжение двигателя через колпачок перемычки.

20. Блок питания двигателя поддерживает до 48 В, и для большего напряжения при использовании TMC5160 и EZ5160, изолирующий чип используется для защиты материнской платы от горения IO.

Общие характеристики материнской платы SKR 3 и материнской платы SKR 3 EZ

• Несколько вентиляторов охлаждения. Три вентилятора с ЧПУ могут обеспечить нормальную работу Вашего принтера и повысить качество печати. Они вытесняют горячий воздух, выталкивают холодный воздух в замкнутое пространство и обычно используются в 3 частях, то есть модельное охлаждение (охлаждение части), отведение тепла труб, И охлаждение шасси (включая материнскую плату и драйвер и так далее).


• Пятисторонние интерфейсы драйвера двигателя, соответственно, X, Y Z(double), E0 и E1, что делает работу более стабильной. Боковое движение 3D-принтера обычно присваивается оси X-и Y, а ось Z соответствует вертикальному движению. Двойные экструдеры могут сделать вас реализовать печать двух объектов одновременно, улучшая эффективность вашей работы.


• Разработан с гибким подключением, что означает, что вы можете переключать USB и свободно подключать больше устройств. Кроме того, материнская плата SKR 3 и SKR 3 EZ добавили защитную цепь для термисторов, чтобы повысить вашу безопасность работы.


• «Сделай сам». Мы оставляем за собой кнопку BOOT0, чтобы рассмотреть возможность легко войти в режим DFU для вспышки прошивки. Кроме того, обновленный термистор поддерживает PT1000, нет необходимости в внешнем модуле. Универсальный модульный порт Wi-Fi (ESP12S, ESP-07, ESP32) позволяет использовать RRF прошивку, когда вы делаете DIY печать.


• Такие же микропроцессоры и прошивка, как SKR 3 и SKR 3 EZ микропроцессор ARM Cortex-M7 CPU STM32H743VIT6. И они совместимы с тремя прошивками, Marlin и Klipper и RepRap, которые широко используются в мире 3d-печати.


• Marlin, которая имеет более 150 команд полнофункциональный g-код, поддерживает установку 1 теплового слоя и 5 экструдеров. Кроме того, 30 языков могут быть переведены. Прошивка Marlin работает на материнской плате 3D принтера, контролируя все действия машины в реальном времени. Он управляет машинами, обогревателями, ЖК-дисплеем, огнями, датчиками, кнопками и другими частями, участвующими в процессе 3d-печати.


• Klipper имеет несколько привлекательных функций. Во-первых, это может достичь более 175K или даже несколько миллионов шагов в секунду. И поддерживает несколько принтеров микроконтроллеров. Вы можете напрямую настроить файл, не нужно переплавлять микроконтроллер, чтобы изменить настройки. Кроме того, он поддерживает автоматическое выравнивание кровати и Общие Датчики температуры.


• RepRap-это комплексная прошивка управления движением, которая не только контролирует 3D-принтеры, но и применяет лазерную гравировку или лазерную резку и ЧПУ. Он поддерживает смешивающие экструдеры и управляемые SPI Шаговые драйверы. И он имеет режим моделирования, который может предсказать точное время печати.

Различия между материнской платой SKR 3 и материнской платой SKR 3 EZ

• Различные размеры продукта. Размер изделия SKR 3-110*85 мм, размер установки-102*76 мм. И размер изделия SKR 3 EZ 109,7*98 мм, размер установки 102*76 мм.


• Различное Высокое напряжение двигателя. Напряжение двигателя SKR 3-от 12 В до 24 В постоянного тока, а напряжение двигателя SKR 3 EZ-от 12 В до 48 В. Вы можете настроить его с помощью джемпера. Высокое напряжение может значительно улучшить скорость печати. Более того, SKR 3 имеет 2 нормальных вентилятора, а версия EZ имеет 3 нормальных вентилятора, которые могут обеспечить плавную работу Вашего принтера и повысить качество печати.

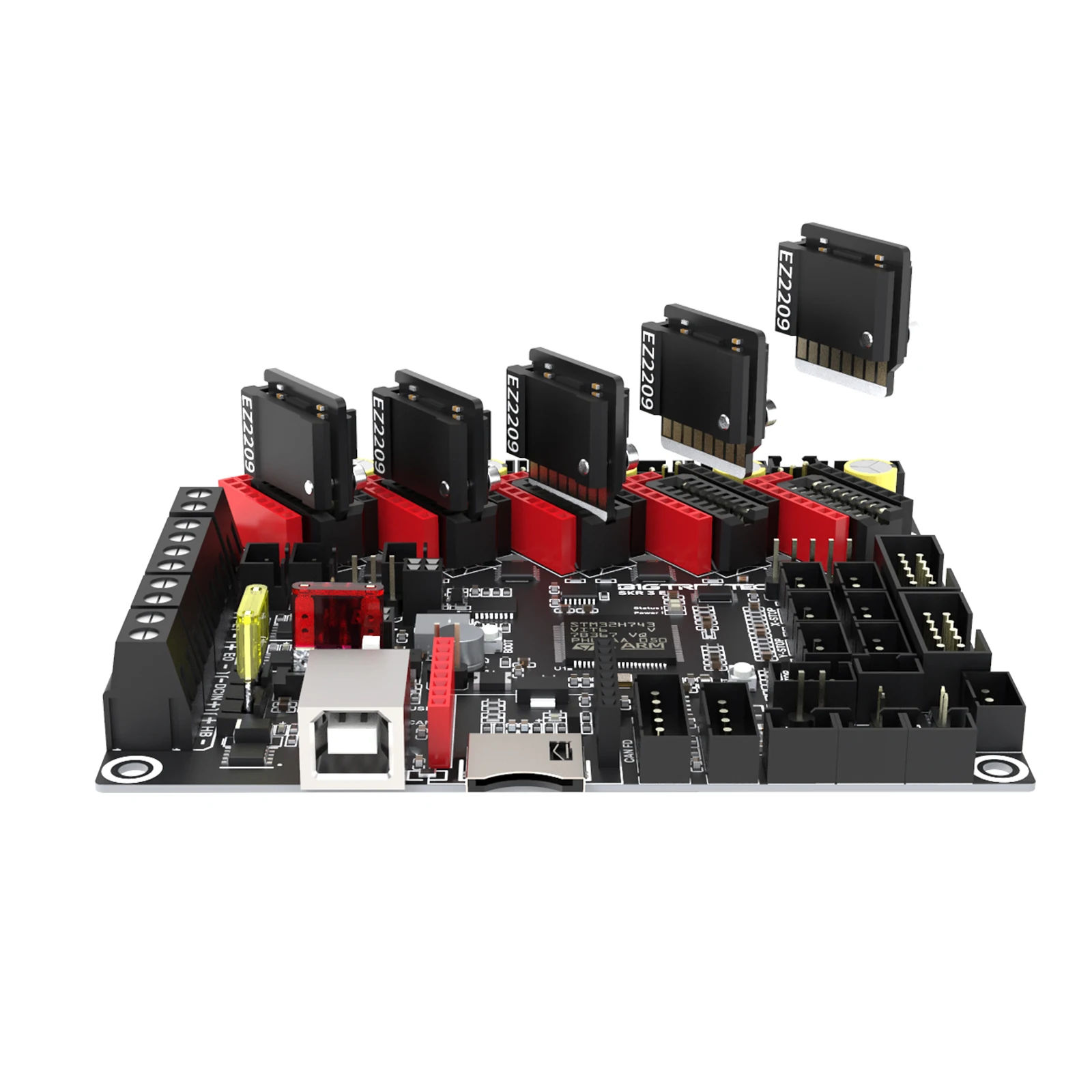

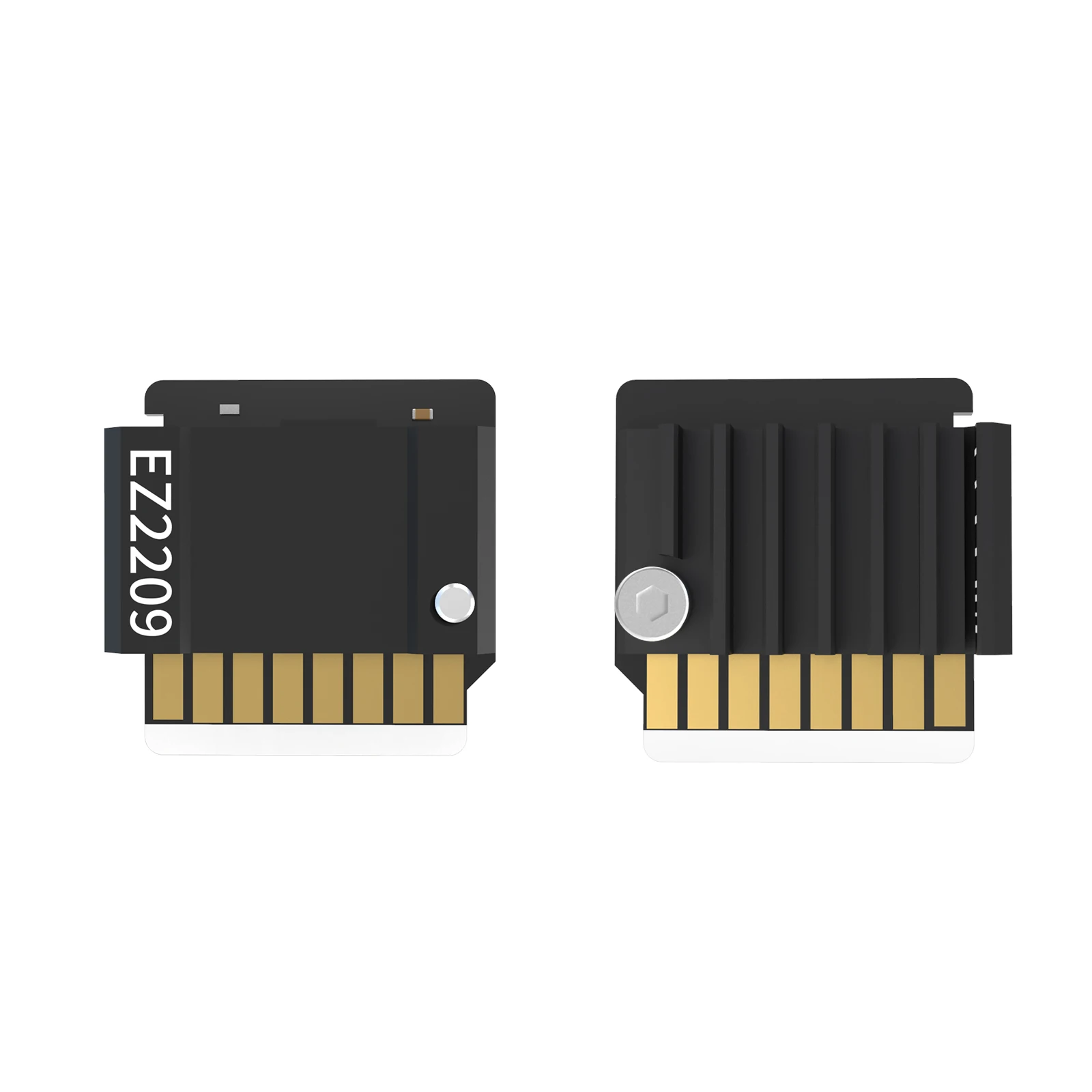

• Разные способы подключения. В SKR 3 вы можете использовать разъем драйвера для использования нашего недавно разработанного драйвера EZ. Однако SKR 3 EZ может быть непосредственно вставлен с драйвером EZ, без необходимости в преобразователе. Дизайн драйвера EZ может хорошо защитить ваши пальцы от острая булавка. Более того, этот фантастический защищающий от штепсельной вилки дизайн может помочь вам защитить вашу материнскую плату. Поскольку мы получили отзывы, что некоторые клиенты сожгли драйвер, материнскую плату и даже загорелись в некоторых серьезных условиях из-за неправильной вставки. Таким образом, мы создаем эту усовершенствованную технологию драйвера, давая вам безопасный и приятный пользовательский опыт.
