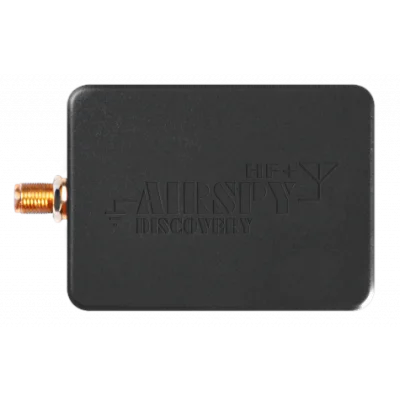

Airspy HF + Discovery SDR программно определяемый приемник коротковолновый

Airspy HF + Discovery SDR программно определяемый приемник коротковолновый

Описание

Обзор

Сигнальный путь включает в себя очень высокие преобразователи данных динамического диапазона, а также Высокопроизводительные пассивные смесители с отличной полифазной гармонической структурой отбраковки. Включенные в комплект устройства предварительного выбора для отслеживания полос устраняют нежелательные помехи и сохраняют динамический диапазон приемника.Благодаря мощному сигналу мирового класса и невероятно низким уровнем шума, HF + Discovery-идеальный компаньон дляВсе ваши высокие показатели получены.

И архитектура, и уровень интеграции, достигаемый в этом дизайне, позволяют нам приносить высокую производительность по очень доступной цене. Поддерживается все основные программы SDR. ПроверьтеСтраница загрузки.

Готовы открыть для себя все эти сигналы, скрывающиеся в вашем спектре?

Улучшенная архитектура

Непревзойденная обработка шумоподавления

Мы потратили много времени на понимание шума RF, его структуры и того, как он взаимодействует с законными сигналами. Сегодня у нас есть один из самых гибких и акустически приятных алгоритмов снижения шума на рынке. Приложения варьируются от высокоточного удаления hiss для трансляции FM сигналов, чтобы не засорять слабые сигналы SSB от шума пола. Наш алгоритм не убивает максимумы, чтобы дать вам ложное впечатление громкости, но он не имеет типичных высоких тональных артефактов, которые чуют Популярные алгоритмы снижения шума, такие как LMS и спектральное вычитание.

Вот очень слабый сигнал SSB в диапазоне 40 м, с и без нашего цифрового шумоподавления. Проверьте самостоятельно!

//airspy.com/downloads/dnr_ssb.mp3

Еще одна запись в 80 м во время пилинга:

//airspy.com/downloads/Csete_80m_20171118_231457Z_3765000Hz_AF.mp3

Аудиосигнал без обработки:

Аудиосигнал с нашей цифровой обработкой шумоподавления:

Современная технология потоковой передачи SDR!

Мы сосредоточили современное DSP и сетевые технологии в нашем spyсерверном программном обеспечении, чтобы несколько пользователей могли одновременно передавать высококачественные IQ данные от одного и того же приемника. Никаких компромиссов в качестве не было сделано, как это обычно делается в веб-интерфейсах SDR. Вы получаете фактические данные IQ, которые вы можете обрабатывать с помощью ваших плагинов и извлекать из них последний бит информации.

Серверное программное обеспечение является очень масштабируемым и может работать на компьютерах так же мал, какОранжевый Pi Zero, $7К топовым серверам 64 бит с несколькими ядрами/процессорами, включая популярную серию Raspberry Pi.

Новая разрушительная архитектура

ВЧ-тюнер

Airspy HF + Discovery обеспечивает отличную производительность HF с помощью фильтра предвыборной проверки низкой потери, высокой линейности LNA, высокой линейности настраиваемого RF фильтра, многофазного гармонического отклонения (HR) миксер, который отклоняет до 21st гармонических и многоступенчатых аналоговых и цифровых при фильтрации.

Усиление AGC с 6 дБ полностью контролируется программным обеспечением, работающим в DSP, который оптимизирует распределение усиления в реальном времени для оптимальной чувствительности и линейности. Гармонический отказ является ключевой проблемой в широкополосных ВЧ-приемниках из-за большой пропускной способности входного сигнала. Выход IF-filter затем цифровывается высоким динамическим диапазоном sigma delta IF ADC для дальнейшей обработки сигнала в цифровом домене.

VHF тюнеры

Отличная производительность FM также достигается с помощью оптимизированных сигнальных дорожек, состоящих из ленточные фильтры, высокой линейности LNAs с ступенчатым AGC, многофазного гармонического смесителя отклонения и если фильтры оптимизированы для диапазонов fm-вещания.

Усиление усилителя переключается в 3 дБ-шагов и полностью контролируется AGC, работающим в DSP. Радиочастотный сигнал преобразуется в базовую полосу с помощью пассивного миксера высокой линейности с полифазной гармонической структурой отбраковки. Сигнал low-IF затем преобразуется в цифровой домен, если ADC используется в HF цепи. Расширенное покрытие VHF обеспечивается с помощью второго диапазона-III тюнера до 260 МГц, но с уменьшенной производительностью.

При отборе образцов

IF analog to digital converter (ADC) представляет собой 4-битную топологию формирования шума; Она отличается очень высоким динамическим диапазоном и линейностью. Частота дискретизации IF-ADC определяется алгоритмом управления, работающим во встроенном DSP. Этот передовой метод регулирует частоту выборки в зависимости от частоты настройки с целью избежания помех и шпоров, генерируемых переключающимися дискретными временными секциями IF-ADC.

Цифровой понижающий преобразователь

После того, как сигнал IF будет оцифрован, поток I/Q с высокой частотой образца будет преобразован и обработан каскадными CIC и FIR этапами десятичного знака. После каждого этапа процент образцов снижается, а разрешение увеличивается. Конечный сигнал на выходе имеет 18-битное разрешение и псевдоним производительности отказа 108 dBc. Данные затем масштабируются до 16 бит и отправляются на микроконтроллер для потоковой передачи по USB.

Архитектурные преимущества

Основные преимущества перед приемами от старых супер-гетеродинных до сейчас основных прямых образцов заключается в том, что вся цепь приемника хорошо защищена от блокаторов диапазона, пока все еще расслабляет ограничения фильтрации RF, делает его простым и экономически эффективным. Естественная фильтрация sigma-delta ADC в сочетании с отличной линейностью и чувствительностью аналоговой цепи достигает беспрецедентного уровня производительности и интеграции.

Используйте его по сети!

Подключите столько приложений SDR по мере необходимости к HF + Discovery, через Интернет или в вашей собственной локальной сети с почти нулевой задержкой благодаря новому программному обеспечению шпионского сервера.

Эта настройка в основном обеспечивает гибкость SDRs на веб-основе, в то же время получая пользу от полной мощности настольных приложений. Данные IQ обрабатываются на сервер с современным DSP, и по сети отправляется только требуемый кусок спектра. Отправляется фактический IQ сигнал, а не сжатый звук. Это означает, что вы можете использовать все ваши любимые плагины для обработки IF, устранения шума и выполнения тяжелого подъема сигналов, как вы привыкли делать с локально подключенными SDR.

У нас есть традиция здания мульти-инструментов, таким образом, мы убедились в сервер работает на 32/64bit Windows и Linux на Intel и arm-процессорах без каких-либо компромиссов. Низкая стоимость Raspberry Pi 3 и Odroid доски вечерние.

Технические характеристики

• HF покрытие между 0,5 кГц .. 31 МГц
• Покрытие УКВ между 60 .. 260 МГц
• -140,0 дБм (0,02 мкВ/50 Ом при 15 МГц) МДС Typ. При 500 Гц пропускная способность в ВЧ
• -141,5 дБм MDS Typ. При полосе пропускания 500 Гц в диапазоне fm-вещания (64 - 118 МГц)
• -141,0 дБм MDS Typ. При полосе пропускания 500 Гц в VHF авиационном диапазоне (118 - 260 МГц)
• + 15 dBm IIP3 на HF с максимальным коэффициентом усиления
• + 13 дБм IIP3 на VHF с максимальным коэффициентом усиления
• 110 дБ блокирующий динамический диапазон (BDR) в HF
• 95 дБ блокирующий динамический диапазон (BDR) в УКВ
• 150 + дБ комбинированная селективность (аппаратное обеспечение + программное обеспечение)
• Отклонение изображения 120 дБ (программное обеспечение)
• Полифазные Отслеживающие фильтры для подавления помех на близком расстоянии
• Новый высокопроизводительный предварительный Селектор для HF с 4 фильтрующими банками (углы на ~ DC, 5, 10, 17 и 31 МГц)
• Новый высокоэффективный предварительный Селектор для VHF (воздушная, ветровая, коммерческая и военная VHF)
• Новый высокоэффективный предварительный Селектор для FM диапазона (Япония, США, ЕС, OIRT)
• Псевдоним до 660 кГц и свободный выход изображения для 768 ksps IQ
• 18 бит Встроенный цифровой вниз конвертер (окр)
• Разрешение 22 бит на канале 3 кГц с использованием State of Art DDC (SDR # и SDR-Console)
• + 10 дБм максимальный ВЧ-вход
• 0,5 ppm, высокая точность, низкий шум участка часы
• 1 PPB возможность регулировки частоты
• Очень низкий уровень шума PLL (-110 dBc/Hz @ 1kHz разделение @ 100 MHz)
• Лучшее снижение уровня шума на рынке с использованием современных алгоритмов
• 2 x высокодинамический диапазон Sigma Delta ADCs @ до 36 MSPS
• Один РЧ вход для покрытия всех полос с высокой линейностью переключения
• Улучшенное соответствие входу практически DC
• Умное AGC с оптимизацией в реальном времени распределения усиления для лучшего SNR во всех ситуациях
• Никаких драйверов не требуется! 100% Plug-and-play на Windows Vista, Seven, 8, 8,1 и 10
• Промышленная Рабочая температура: от-45 °C до 85 °C

Типичные приложения

• Высокая производительность сетевая HF/VHF радио
• Радиоприемник (HF + 2 м)
• Прослушивание короткой волны (SWL)
• AM DX
• FM DX
• VHF-L TV DX
• Дистанционный телеметрический радиоприемник
• Низкие полосы IoT

Поддерживаемое программное обеспечение

• Золотой стандартSDR #
• Другой отличный комплект SDR,SDR-консоль
• Нож suiss-army SDR для Linux и Mac,GQRX
• Сетевой сервер для использования с SdrDx для Mac,AirspyHF + Mac ServerGQRX
• Все программное обеспечение на основе ExtIO (HDSDR, Studio1 и т. Д.) черезExtIO от Hayati Ayguen
• Все программное обеспечение на основе ExtIO (HDSDR, Studio1 и т. Д.) черезExtIO от Andrea монтефуско
• Проверьте полный список инструментов в нашемСтраница загрузки

Поддерживаемые операционные системы

• Windows Vista, 7, 8, 8,1 и 10
• Linux
• * BSD
• OSX

Поддерживаемое оборудование

• Совместимый ПК Intel
• Raspberry Pi 2 и 3
• Odroid C1, C2 и XU4
• Многие другие Одноплатные компьютеры (SBC)

Минимальные требования к оборудованию

• 1 ГГц Pentium или ARM
• 1 Гб оперативной памяти (для запуска вашей собственной ОС, HF + практически не требуется 1 Мб памяти)
• Высокоскоростной контроллер USB 2,0

Полностью драйвер с открытым исходным кодом

• Открытый источник, Многоплатформенный драйвер пользовательского режимаLibairspyhfНаGithub

Обновления прошивки

• R2.0.0 2019-05-02 (Changelog)
