1200 Вт/1800 Вт 25 А Φ Регулируемый Модуль повышения яркости 10 В-60 в до 12 В-90 повышающий

1200 Вт/1800 Вт 25 А Φ Регулируемый Модуль повышения яркости 10 В-60 в до 12 В-90 повышающий

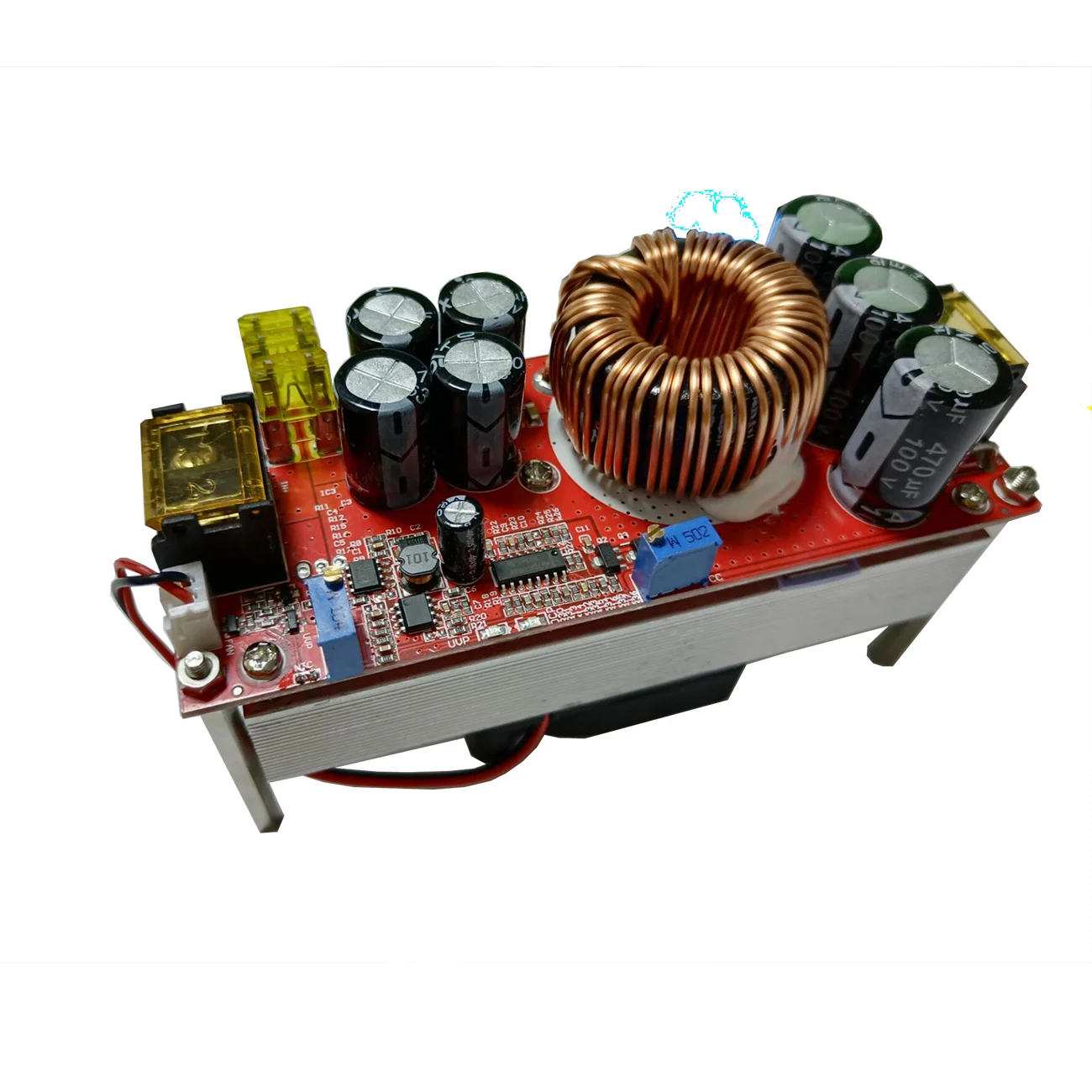

Название модуля: 1800 Вт модуль постоянного тока
Характер модуля: неизолированный модуль boost (BOOST)
Входное напряжение: DC10-60V
Входной ток:
10-30 в входное напряжение, максимальный ток 30A
Входное напряжение 31-60 в, максимальный ток 25 А
Статический рабочий ток: 15 мА (когда 12 В поднимается до 20 в, чем выше выходное напряжение, будет увеличиваться статический ток)
Выходное напряжение: 12-90 в постоянно регулируется (выход по умолчанию регулируется до 19 в для отправки, если вам нужно настроить на другие значения напряжения, пожалуйста, укажите. Если у вас есть мультиметр, покупатель может настроить его самостоятельно)

12-90 в фиксированный выход (для покупателей из партии)

Выходной ток: 20А Макс. Пожалуйста, усиливайте тепловыделение, если он превышает 15А (в связи с различиями в давлении на входе и выходе, чем больше разница в давлении, тем меньше выходной ток)
Диапазон постоянного тока: 0,8-20A (+/-0.3A)
Входное анти-обратное соединение: Да (150A power MOS anti-reverse)
Защита от низкого заряда батареи: Да (8-50 в Регулируемый) Тип самоизвлечения
Рабочая температура: -40 ~ + 85 градусов (пожалуйста, усиливайте тепловыделение, когда температура окружающей среды слишком высока)
Рабочая частота: 150 кГц
Эффективность преобразования: 92%-97% (эффективность связана с входом, выходным напряжением, током, разницей в давлении. Небольшая разница в давлении, высокая эффективность)
Защита от перегрузки по току: Да (вход более 35 А, автоматическая защита, источник питания не повышает)
Защита от короткого замыкания: Да (вход 30A предохранитель) Двойная защита от короткого замыкания, безопаснее в использовании.
Защита от обратного подключения на входе: Да (150A power MOS tube является анти-обратной. Он может быть изменен в течение длительного времени)
Способ установки: медные столбы 4 3 мм
Режим проводки: Клеммная колодка (Используйте провод из чистой меди с высоким током)

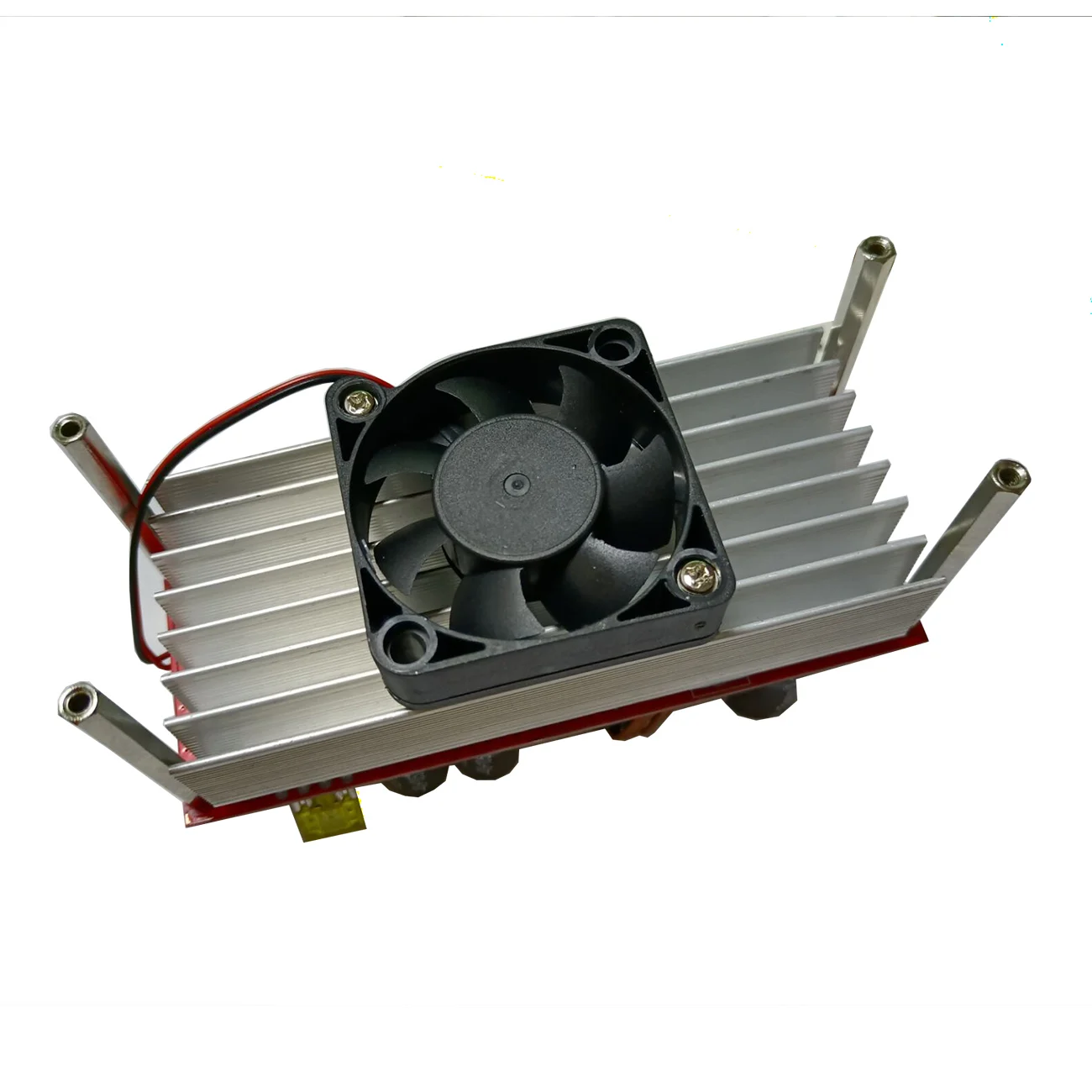

Размер модуля: длина 130 мм, ширина 52 мм, высота 84 мм (высокий включая Медный столб и вентилятор), длина 130 мм, ширина 52 мм, высота 67 мм (высокий без медного столба и вентилятора)

Выходная мощность:
Входное напряжение * 30A, например: вход 12 В * 30A = 360 Вт, максимальная мощность при входном напряжении 12 В-360 Вт
Входное напряжение * 30A, например: вход 24 в * 30A = 720 Вт, то есть: Максимальная мощность при входном напряжении 24 В составляет 720 Вт

Описание мощности:

Поскольку Максимальный входной ток этого источника питания составляет 30A при 10-30 в и 25A при 31-60 в, выходная мощность связана с входным напряжением. Чем выше входное напряжение, тем выше мощность,
Входное напряжение * Входной ток равен мощности всей машины. Например, Входная мощность 12 в * 30A составляет 360 Вт. Вход 24V * 30A 720W. Когда входное напряжение 36 В, Максимальный входной ток 25 А. Максимальная мощность источника питания составляет 900 Вт.

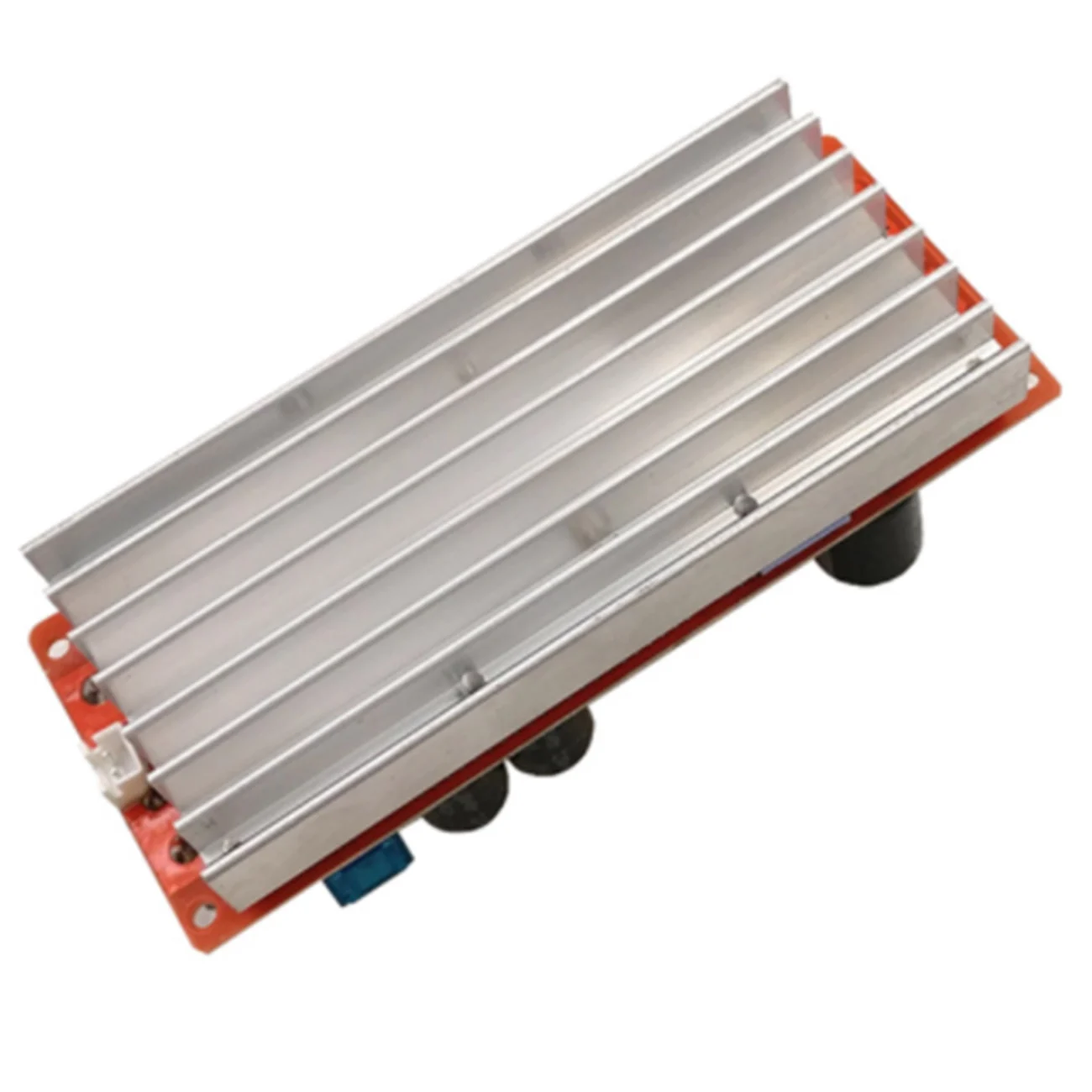

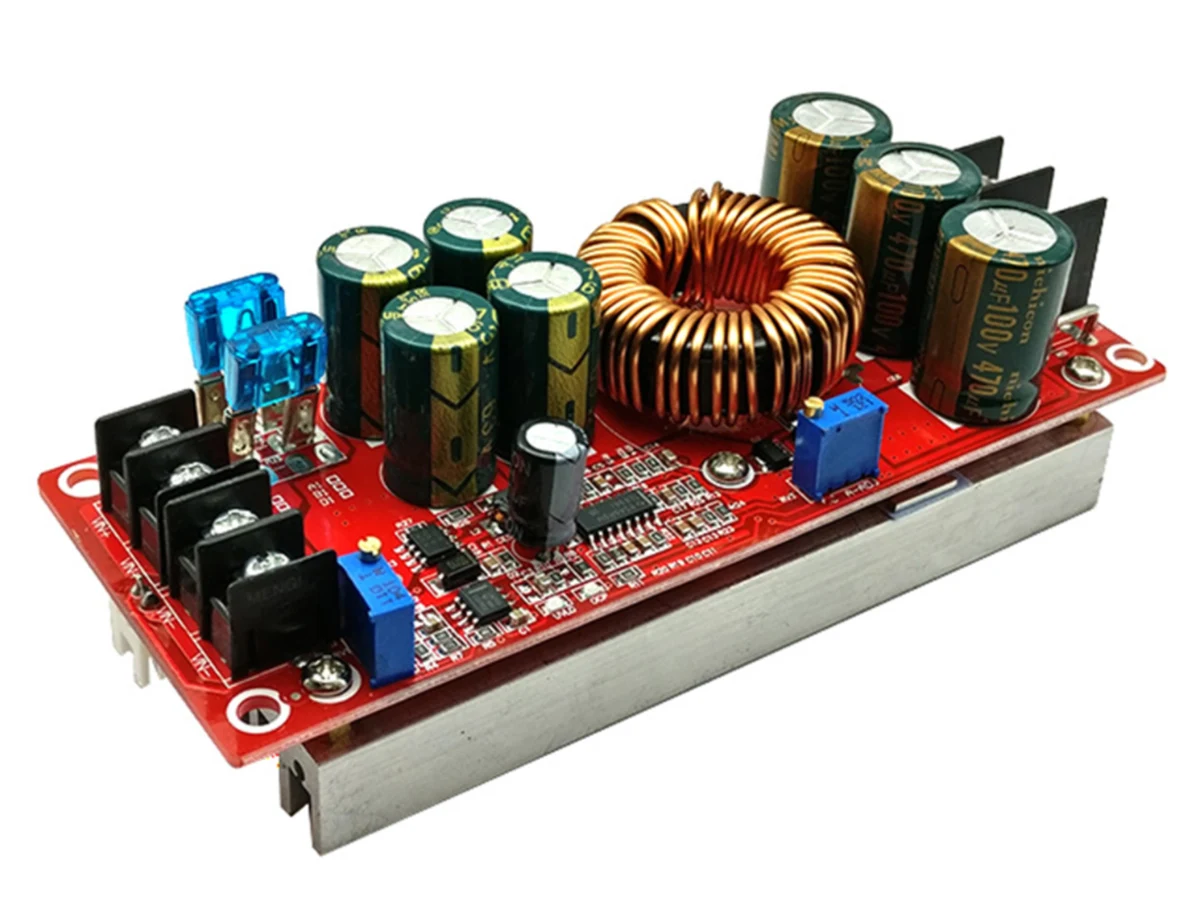

Название модуля: модуль постоянного тока 1200 Вт
Характер модуля: неизолированный модуль boost (BOOST)
Входное напряжение: DC10-60V (вход 10-60 в непосредственно без колпачка перемычки для выбора напряжения)
Входной ток: 20А (макс.) более 15А, пожалуйста, добавьте вентилятор для рассеивания тепла (когда входное напряжение 12-24 В, входной ток может достигать 25А)
Статический рабочий ток: 15 мА (когда 12 В поднимается до 20 в, чем выше выходное напряжение, будет увеличиваться статический ток)
Выходное напряжение: 12-83 в постоянно регулируется (выход по умолчанию регулируется до 19 в для отправки, если вам нужно настроить на другие значения напряжения, пожалуйста, укажите. Если у вас есть мультиметр, покупатель может настроить его самостоятельно)

12-83 в фиксированный выход (для покупателей из партии)

Выходной ток: Макс. 18 А, пожалуйста, усиливайте тепловыделение, если он превышает 10 А (в связи с различиями в давлении на входе и выходе, чем больше разница в давлении, тем меньше выходной ток)
Диапазон постоянного тока: 0,5-18A (+/-0.3A)
Входное анти-обратное соединение: Да (150A power MOS anti-reverse)
Защита от низкого заряда батареи: Да (9-50 в регулируется)
Рабочая температура: -40 ~ + 85 градусов (пожалуйста, усиливайте тепловыделение, когда температура окружающей среды слишком высока)
Рабочая частота: 150 кГц
Эффективность преобразования: 92%-97% (эффективность связана с входом, выходным напряжением, током, разницей в давлении. Небольшая разница в давлении, высокая эффективность)
Защита от перегрузки по току: Да (вход более 25 А, автоматическая защита, источник питания не повышает)
Защита от короткого замыкания: Да (вход 30A предохранитель) Двойная защита от короткого замыкания, безопаснее в использовании.
Защита от обратного подключения на входе: Да (150A power MOS tube является анти-обратной. Он может быть изменен в течение длительного времени) Размер модуля: длина 130 мм Ширина 52 мм Высота 46 мм

Выходная мощность:
Входное напряжение * 20A, например: вход 12 В * 20A = 240 Вт, максимальная мощность при входном напряжении 12 в 240 Вт
Входное напряжение * 20A, например: вход 24 в * 20A = 480 Вт, то есть при входе 24 В максимальная мощность 480 Вт

Примечание: Максимальная мощность 240 Вт, когда вход 12 В, максимальная мощность 480 Вт, когда вход 24 В, И максимальная мощность 720 Вт, когда вход 36 В

Регулирование напряжения:

Используйте отвертку с плоским лезвием для регулировки выходного терминала «V-ADJ» потенциометра (отмечен на рисунке ниже), когда блок питания включен и нет нагрузки. Поверните по часовой стрелке для увеличения и против часовой стрелки для уменьшения). Из-за большой емкости выходного конденсатора, выходное напряжение контролируется реакцией будет медленнее, когда Высокое напряжение регулируется на низкое напряжение. Диапазон Регулировки Инструмента меньше.

Текущее регулирование:

Настройте потенциометр "CC A-ADJ" против часовой стрелки около 30 оборотов, установите выходной ток до минимального значения, Подключите светодиодный аккумулятор и другие нагрузки, И Отрегулируйте потенциометр "CC A-ADJ" по часовой стрелке до нужного вам тока. Для зарядки аккумулятора, после того, как аккумулятор разряжен, подключите к выходу и отрегулируйте A-ADJ CC до нужного вам тока. При зарядке необходимо использовать разряженный Аккумулятор для регулировки, так как аккумулятор остается более мощным, чем ниже зарядный ток. Выход по умолчанию ESC поставляется в 3A. Если нам нужно отрегулировать инструкции по настройке текущего значения или оставить сообщение. Никогда не используйте выход короткого замыкания для регулировки тока. Печатная структура модуля boost не может быть отрегулирована по короткому замыканию.

Регулировка защиты от низкого заряда батареи:

Защита от низкого заряда батареи в основном направлена на предотвращение чрезмерного разряда батареи, когда входная мощность батареи, а напряжение батареи слишком низкое, чтобы повредить модуль питания и аккумулятор. Защита от низкого напряжения также должна быть установлена, когда вход является импульсным источником питания

Способ 1: например, установите батареи 12V система защиты при низком уровне заряда аккумулятора. Подключите напряжение 10 в к входному терминалу модуля питания и используйте отвертку с плоским лезвием для регулировки RV1 (значение напряжения по часовой стрелке увеличено, напряжение защиты против часовой стрелки уменьшено) пока не включится светильник UVLO. В это время низкое напряжение защиты батареи составляет 10 В. Когда напряжение падает до 10 в, модуль питания не поднимается (входное напряжение равно выходному напряжению), только когда входное напряжение выше 10 в, блок питания самостоятельно восстанавливает и запускает повышение.

Метод 2: Подключите вход к батарее или переключите источник питания. Если светильник UVLO на плате выключен, Отрегулируйте потенциометр RV1 против часовой стрелки, чтобы включить светильник UVLO, а затем дважды поверните его по часовой стрелке. Если светильник UVLO включен, поверните потенциометр RV1 по часовой стрелке, чтобы выключить светильник UVLO, а затем дважды выключите его. (Адаптируется к 8V-45V напряжение)
