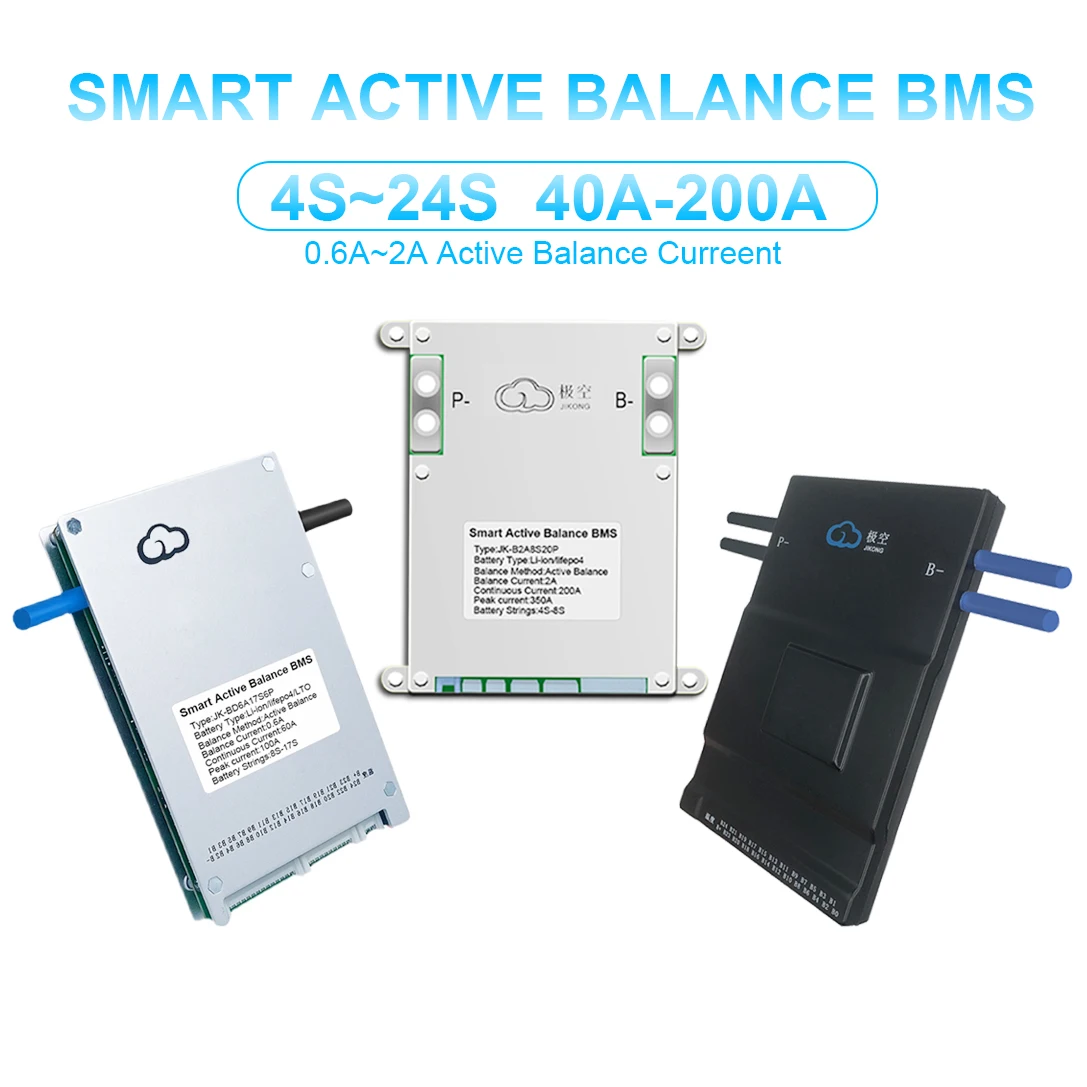

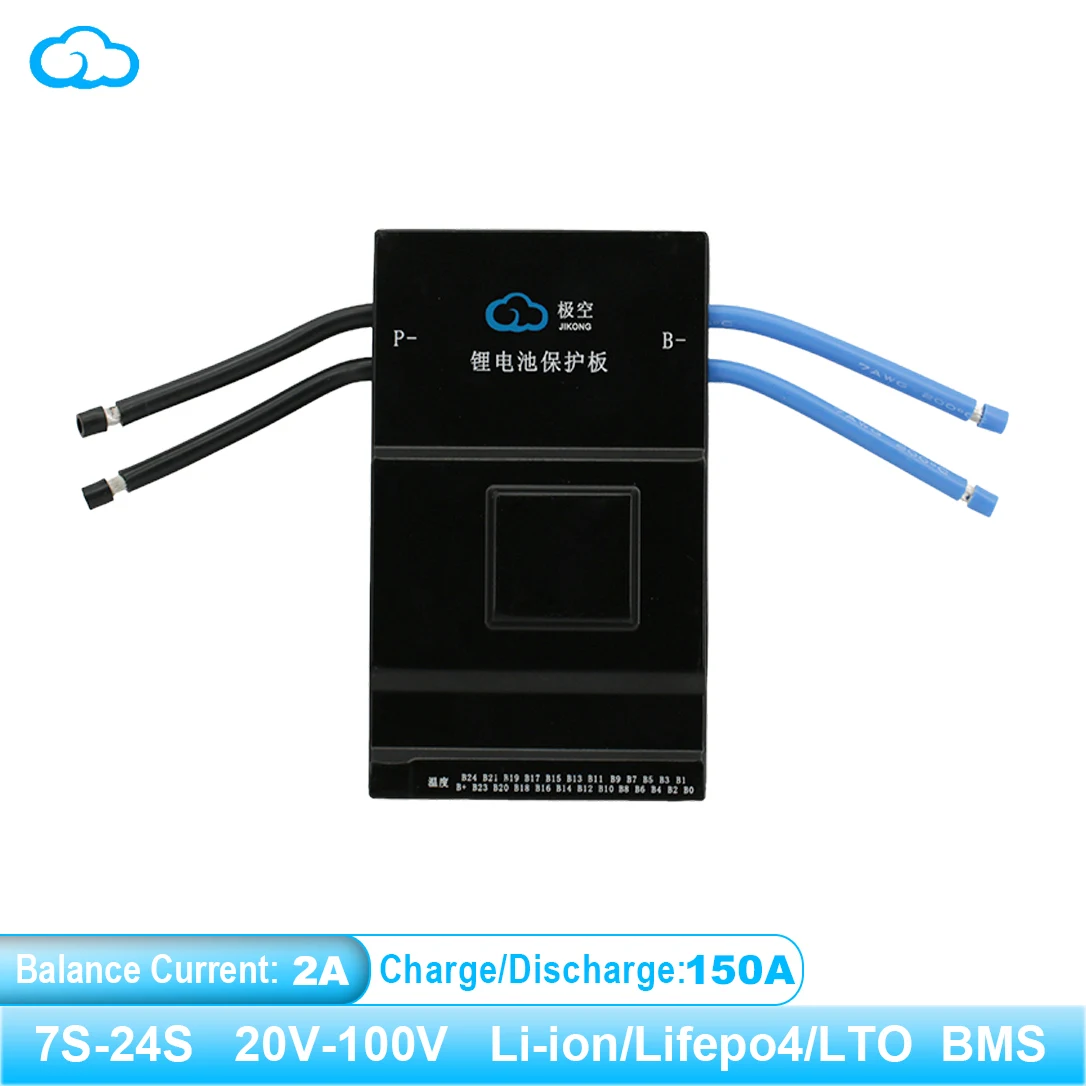

Активный баланс Bms 150A CANBUS Rs485 BT 36 в 48 60 литий-ионный аккумулятор 18650 хранилище

Активный баланс Bms 150A CANBUS Rs485 BT 36 в 48 60 литий-ионный аккумулятор 18650 хранилище

☆Package
BMS{Bluetooth bulit-in}
* Датчик температуры (40 см)
* Баланс проводов (75 см)
* Активный переключатель (15 см)
* Нагревательный Кабель (только для BMS с функцией нагрева)
H:BMS с функцией нагрева
C:BMS с чипом CANBUS Bulit-in

Примечание: Инструкции по нагревательным кабелям,
Зеленый 5-контактный кабель нагревательного кабеля должен быть соединен с нагревательной панелью,
И остальные черные и красные кабели связаны с умным зарядным устройством
(После того, как умное зарядное устройство свяжется с BMS,
Он определяет температуру батареи через BMS,
Который автоматически контролирует состояние зарядки аккумулятора)
Интерфейс функции нагрева
Описание функции нагрева:
Температура батареи ниже низкой температуры, защита от заряда, выключение зарядки, включение нагрева.

Криогенная защита от заряда-это параметр, который может быть установлен в приложении

Мощность нагрева зависит от напряжения батареи и значения сопротивления нагревательной пленки.

Напряжение батареи U.

Сопротивление нагреванию R.

Мощность равна U * U/R

Ток нагрева I = U/R;

Максимальный ток платы составляет 3 А.

Максимальная мощность нагрева 200 Вт (100 Вт B2A8S20P).


☆ Пожалуйста, купите аксессуар по следующей ссылке.
https:/item/3256803264785657.html


☆ Связь Bluetooth для телефона-JIKONG BMS

Ссылка для скачивания-IOS:Поиск (JIKONG BMS) В APP STORE

Ссылка для скачивания-Andriod:Поиск (JK BMS) В магазине Google









Примечание:
①:Датчик температуры
②: Интерфейс RS485 (в настоящее время все JK BMS настроены с функцией RS485 по умолчанию)
③: ЖК-интерфейс (в настоящее время все JK BMS настроены с ЖК-интерфейсом по умолчанию)
④: Интерфейс функции нагрева (в настоящее время, Функция нагрева, настроенная клиентами, может быть принята)
⑤:Интерфейс CANBUS (необходимо настроить)













Примечание:

Защита (аномалия датчика тока)

Эта проблема существует, когда инвертор используется, потому что текущее направление неизвестно,
Будильник будет отображаться. Это не влияет на нормальное использование BMS.
Этот вид сигнализации появится, когда солнце не большое или маленькое, потому что в это время,
Аккумулятор часто колеблется между зарядкой и разрядкой,
И есть неопределенные факторы, поэтому эта проблема возникает.

Инвертор чистой синусоидальной волны не использует постоянный ток. Ток от аккумулятора следует за формой синусоидальной волны.
Он переходит от нулевого тока до пикового тока в 1/4 цикла.
Пиковый ток на самом деле на 40% больше, чем средний ток.
Затем ток снизится до нуля в течение 1/2 цикла. В этот момент инвертор меняет полярность,
И поднимает ток снова, ударяя по пику в течение 3/4 цикла. Ток батареи снова положительный,
И инверсия происходит в инверторной цепи. Ток переходит обратно к нулю снова в конце цикла.
Процесс их повторяет для каждого цикла.

Если вы измеряете с помощью усредняющего счетчика, вы увидите достаточно устойчивый ток, который должен быть близок к истинному току RMS.
Я использую истинный RMS Fluke метр, и он может дать очень точное чтение на этой нечетной формы волны.
Текущее считывание в BMS просто измеряет напряжение через шунтирующий резистор. Данные показания принимаются только периодически,
И он не синхронизируется с изменяющимся током от инвертора. Это может занять чтение при нулевом токе или при пиковом токе,
Но, скорее всего, он упадет где-то между ними.
Из-за формы волны, чтение имеет свойство немного подпрыгивать выше и ниже истинного тока RMS.
Он не идеален, но в долгосрочной перспективе, он «достаточно хорош» для BMS, чтобы Рассчитать часы amp, заряженные или разряженные из батареи.
Это работает, потому что если вы усредняете показания в течение полного часа, высокие и низкие показания будут в среднем.
