Цифровой электронный микроскоп 1080P HDMI VGA 60Fps промышленный 130X зум-объектив

Цифровой электронный микроскоп 1080P HDMI VGA 60Fps промышленный 130X зум-объектив

Упаковочный лист продукта:

Полный:

1 * HDMI и VGA 13MP 1080P 60FPS камера набор
1*1-130 раз зум-объектив (C mount)
1*56 светодиодный кольцевой светильник (белый)

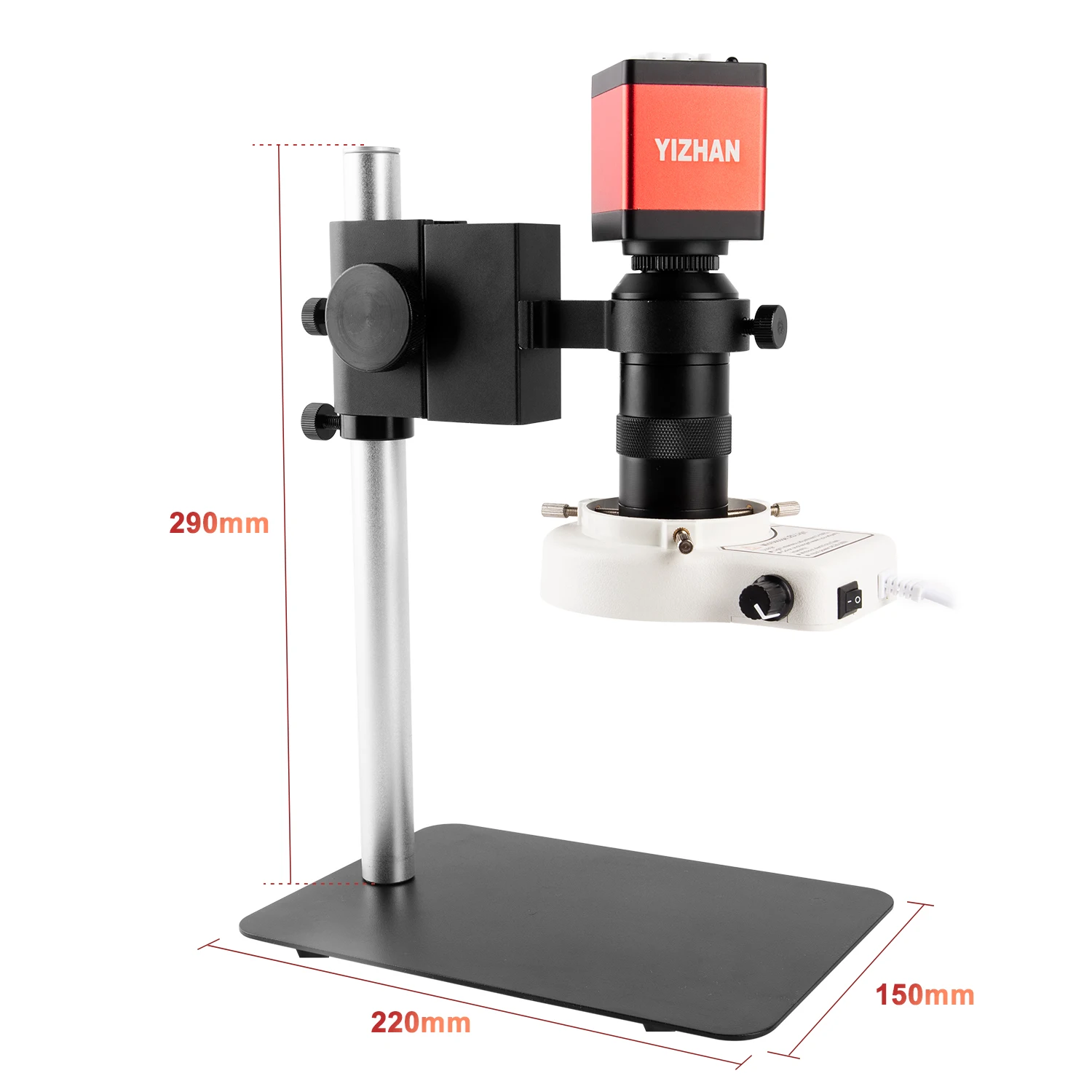

1 * Металлический кронштейн (29 см * 22 см * 15 см/установочный Диаметр Пряжки объектива 40 см)

Камера-объектив-светильник:

1 * HDMI и VGA 13MP 1080P камера набор
1*1-130 раз зум-объектив (C mount)
1*56 светодиодный кольцевой светильник (черный)

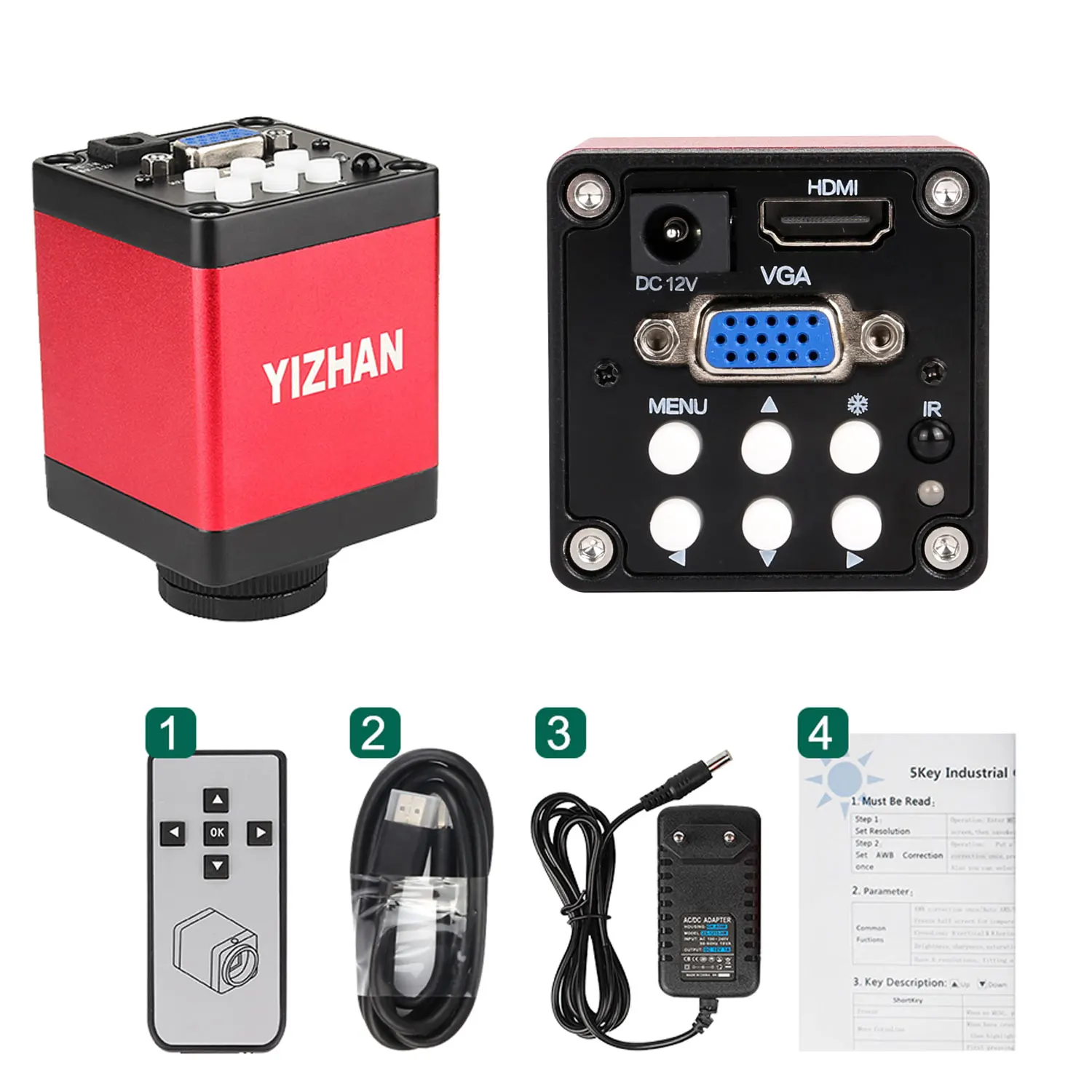

Камера

1 * HDMI и VGA 13MP 1080P 60FPS камера набор
1*100V-240V источника питания (EU / UK / AU адаптер бесплатно)
1 * пульт дистанционного управления камерой
1 * HDMI кабель
1 * Инструкция

Параметры камеры

Пиксельный Массив: 13 МП
Видео Интерфейс: HDMI VGA

Максимальное изображение FPS: 60 кадров в секунду
Датчик: gc2053
Объектив: CS
Рабочее напряжение: 12 В
Рабочий ток: 150 мА
Оптический формат: 1/3"
Размер пикселя: 2,8 мкм * 2,8 мкм
ТВ-линии: 1200 ТВ-линия
Режим СКАНИРОВАНИЯ: прогрессивный
Режим затвора: электронный затвор
Динамический диапазон: 65 дБ
S/N радио: 45 дБ
Язык OSD: английский/китайский
Режим AWB: одноразовый баланс белого/ручной/автоматический
HDR: Регулируемый
Перекрестная линия: Поддержка 8 цветов/ширина линии регулируется
B/W: возможно
Минус: возможно
Зеркальный флип: Поддержка влево/вправо/вверх/вниз
Замораживание: возможно
Сравнение: возможно
Ручной набор ярких, контрастных, острых, насыщенных: Позвольте
Выход разрешения дисплея: HDMI:16:9, 4:3 VGA:1920*1080/1600*900/1440*900/1366*768/1280*1024/1280*720/1024*768/800*600 (поддерживает различные дисплеи на рынке)

130X тип C Монтажный объектив

1X-130X зум C-mount Объектив:
Рабочее расстояние: 40 мм-400 мм
Коэффициент масштабирования: 1:17
Увеличение мощности на 0,1-1.3X (около 1 - 130X на дисплее)
Поле зрения Макс несколько: 8 мм * 4,5 мм
Поле обзора мин несколько: 40 мм * 33 мм
Размер: 115 мм (L) * 40 мм (DIA)
Вес: 210 г

Светодиодный светильник (черный/белый)

Вход напряжение: AC100-240V 50/60Hz
Выходное напряжение: 12 В постоянного тока
Выходная мощность: 5 Вт
Степень защиты: IP40
Рабочее расстояние: 40-160 мм
Максимальное освещение: 50000-60000Lux
Светильник с цветовой температурой: 6500-7000K
Регулировка яркости: 1-100%
Материал корпуса: инженерный пластик (экологически чистый материал)
Размер установки: максимум 62 мм, минимум 33 мм
Количество светодиодов: 56 частиц ярких светодиодов

Инструкции для камеры 13MP 1080P 60FPS HDMI и VGA.

Рекомендации по безопасности:
1. В процессе установки оборудования Обязательно внимательно прочитайте это руководство по безопасности, действуйте в строгом соответствии с инструкциями по установке и использованию и держите это руководство должным образом для справки.
2. Напряжение источника питания этого адаптера питания камеры составляет AC100V-240V @ 50-60 Гц, пожалуйста, подтвердите, находится ли источник питания в пределах этого диапазона перед использованием.
3. Стандартный источник питания камеры 5 В-12 в 1 А. Рекомендуется использовать его с собственным адаптером питания камеры.
4. Камера находится при 0 °C до 50 °C, а влажность составляет менее 90%. Он используется в окружающей среде внутри помещений, чтобы предотвратить попадание посторонних предметов в машину и не брызгать жидкость на машину, чтобы предотвратить опасность.
5. Предотвращает сильную вибрацию и погружение во время транспортировки, хранения и установки, чтобы не повредить продукт.
6. Пожалуйста, не разбирайте камеру без разрешения. В камере нет запасных частей.
7. При очистке корпуса камеры протрите его сухой мягкой тканью. Если грязь серьезная, аккуратно протрите ее нейтральным моющим средством.
8. Если изображение имеет серые тени, пожалуйста, используйте воздуходувку, чтобы выдуть пыль на фильтре, и не протирайте его моющим средством.

Подготовка к использованию:
1. Отвинтите крышку объектива и установите объектив!
2. Подключите кабель HDMI и источник питания постоянного тока, и светодиодный светильник в это время будет оранжевым, что указывает на включение камеры;
Примечание: после того, как все настройки в следующих меню завершены, вам нужно нажать кнопку «Меню», чтобы выйти из меню, прежде чем они будут сохранены, В противном случае значения по умолчанию будут восстановлены после отключения питания и перезапуска.

Выбор языка:
Нажмите кнопку меню, чтобы войти в главное меню, нажмите кнопку вверх, чтобы двигаться вверх, нажмите кнопку, чтобы двигаться вниз, выбор языка выделен, затем нажмите правую кнопку, чтобы подтвердить переключение языков.

Настройки линии:
1. В главном меню выберите Настройки линии, нажмите правую кнопку, чтобы подтвердить и войти в меню настройки линии.
2. Вы можете использовать кнопки вниз и вверх, чтобы выбрать параметры, которые необходимо установить.
3. Когда перекрестие подсвечивается, нажмите правую кнопку, чтобы включить и выключить центральный перекрестий.
4. При выделении номера линии нажмите левую и правую клавиши, чтобы выбрать номер линии, в общей сложности 16 линий.
5. Когда направление линии подсвечивается, нажмите правую и левую клавиши, чтобы выбрать, является ли направление линии горизонтальным, вертикальным или закрытым.
6. Когда позиция линии подсвечивается, нажмите левую клавишу и правую клавишу для перемещения линии. Нажмите и удерживайте линию, чтобы быстро перемещать линию.
7. При выделении цвета линии нажмите левую и правую клавиши, чтобы изменить цвет линии, включая красный, зеленый, синий, черный, белый и желтый. 5 цветов на выбор.
8. При выделении толщины линии нажмите левую и правую клавиши, чтобы изменить толщину линии. Есть 4 толщины на выбор.

Настройки экспозиции:
Включение: устройство автоматически настраивает светильник на лучшее значение в режиме реального времени.
Выключение: необходимо вручную отрегулировать яркость светильник.
1. Нажмите меню, чтобы открыть главное меню, нажмите клавишу, чтобы перейти к опции экспозиции, а затем нажмите правую кнопку ОК, чтобы войти в настройки экспозиции, вы можете настроить экспозицию вкл/выкл и корректировку значения экспозиции через меню, войдите в меню экспозиции, Используйте кнопки «вверх» и «вниз», чтобы выбрать автоматический вариант подсветки и Используйте правую кнопку для подтверждения ввода опции экспозиции.
2. Введите меню экспозиции, как показано на рисунке ниже. Используйте клавишу вверх и вниз для выбора экспозиции одной кнопкой, используйте кнопку OK для подтверждения экспозиции одной кнопкой и закройте автоматическое воздействие одновременно.

Устранение настроек отражения:
1. Нажмите меню, чтобы открыть главное меню, нажмите клавишу, чтобы перейти к опции Антибликовой настройки, а затем нажмите правую или левую кнопку для настройки. Есть в общей сложности тринадцать вариантов от 1 до 13, Просто настройте в соответствии с вашими потребностями.

Баланс белого:
Функция баланса белого: используется для регулировки цвета изображения, с белым, как цвет калибровки.
Порядок использования: Поместите кусок белой бумаги под объектив камеры, чтобы покрыть весь экран, и нажмите один ключ баланса белого для калибровки цвета устройства.
1. Нажмите меню, чтобы открыть главное меню, нажмите клавишу, чтобы перейти к опции баланса белого, затем нажмите правую клавишу, чтобы войти в меню баланса белого, И используйте правильную клавишу, чтобы подтвердить выбор включения баланса белого или выключения баланса белого.
2. Нажмите меню, чтобы открыть главное меню, нажмите клавишу, чтобы перейти к опции баланса белого, затем нажмите правую кнопку, чтобы подтвердить, чтобы войти в меню баланса белого, кнопка вниз для перехода к опции баланса белого с одной кнопкой, Используйте правую кнопку для подтверждения, вы можете использовать Баланс белого с одной клавишей, Баланс белого в одно нажатие, баланс белого будет выключен.
3. Введите меню настройки баланса белого, как показано на рисунке ниже. После выключения автоматического баланса белого значения красного, зеленого и синего цвета можно отрегулировать. Используйте кнопки «вверх» и «вниз» для выбора элемента, который нужно отрегулировать, Используйте правую клавишу для увеличения значения, а левую-для уменьшения значения.

Настройки цвета:
1. Нажмите меню, чтобы открыть главное меню, нажмите кнопку, чтобы перейти к цвету, а затем нажмите правую кнопку, чтобы подтвердить, что он может быть установлен в черный и белый, И нажмите его снова, чтобы изменить цвет.

Оптическая настройка частоты:
1. Нажмите меню, чтобы открыть главное меню, нажмите клавишу, чтобы перейти к опции оптической частоты, а затем нажмите правую клавишу, чтобы подтвердить, что она изменит частоту. Есть два варианта: 50 Гц и 60 Гц.

Настройки зеркала:
1. Нажмите меню, чтобы открыть главное меню, нажмите клавишу, чтобы перейти к опции зеркального отображения, и нажмите правую кнопку, чтобы подтвердить, что он изменит зеркальное отображение.

Настройки дисплея:
1. Нажмите меню, чтобы открыть главное меню, и нажмите клавишу, чтобы перейти к настройкам дисплея. Есть три варианта: 16:9, 16:10, 4:3 и по умолчанию 16:9. Нажмите левую или правую кнопку и она изменит соотношение дисплея.

Настройка яркости:
1. Нажмите меню, чтобы открыть главное меню, нажмите клавишу, чтобы перейти к опции яркости, а затем нажмите правую кнопку, чтобы увеличить яркость (Длительное нажатие, чтобы увеличить 10), И нажмите левую клавишу, чтобы уменьшить яркость (Длительное нажатие, чтобы уменьшить 10).

Контраст:
Функция: используется для регулировки разницы в цвете на изображении.
1. Нажмите меню, чтобы открыть главное меню, нажмите клавишу, чтобы перейти к опции яркости, затем нажмите правую клавишу, чтобы увеличить, и нажмите левую клавишу, чтобы уменьшить. Чем выше контрастность, тем выше разница в цвете. Есть несколько вариантов от 1-5. Выбирайте в соответствии с тем эффектом, который вам нужен.

Насыщенность:
Функция: используется для регулировки плотности цвета на изображении.
1. Нажмите меню, чтобы открыть главное меню, нажмите клавишу, чтобы перейти к опции насыщенности, нажмите правую клавишу, чтобы увеличить, и нажмите левую клавишу, чтобы уменьшить. Чем выше насыщенность, тем сильнее цвет. Выбирайте в соответствии с тем эффектом, который вам нужен.

Четкость:
Функция: используется для регулировки плотности цвета на изображении.
1. Нажмите меню, чтобы открыть главное меню, нажмите клавишу, чтобы перейти к опции определения, нажмите правую клавишу, чтобы увеличить, и нажмите левую клавишу, чтобы уменьшить. Чем выше определение, тем четче изображение. Выбирайте в соответствии с тем эффектом, который вам нужен.

О:
1. Нажмите меню, чтобы открыть главное меню, нажмите клавишу, чтобы перейти к опции about, и нажмите правую кнопку, чтобы подтвердить, чтобы ввести информацию о.
2. Щелкните правой кнопкой, чтобы подтвердить, что Заводская информация может быть заводской. По умолчанию он находится в отмененном состоянии. Нажмите правую кнопку, чтобы подтвердить, и вы можете вернуться в меню. Если вам нужна Заводская операция, нажмите кнопку для подтверждения, а затем нажмите правую кнопку для подтверждения инициализации
3. Информация о версии должна отображать информацию о текущей версии.

После того, как все настройки в меню будут завершены, вам нужно нажать кнопку меню, чтобы выйти из меню, чтобы сохранить, в противном случае отключение питания и перезагрузка потерпят неудачу.

Горячий ключ:
Электронный зум и уменьшение зума:
1. Нажмите кнопку вверх и изображение будет электронным образом увеличено, и электронное увеличение будет отображаться на правой стороне изображения.
2. После электронного увеличения изображение будет в электронном виде уменьшено нажатием кнопки, И текущее электронное увеличение будет отображаться на левой стороне изображения до тех пор, пока оно не будет восстановлено до исходного размера изображения.
Экспозиция одной кнопкой/Баланс Белого одной кнопкой: удерживайте нажатой правую клавишу (подтвердите клавишу), баланс белого одной кнопкой, короткое нажатие одной кнопкой экспозиции.
Разрешение переключателя с помощью одной кнопки: Нажмите Левую кнопку, чтобы переключить разрешение с помощью одной кнопки.
