1. Введение продукта

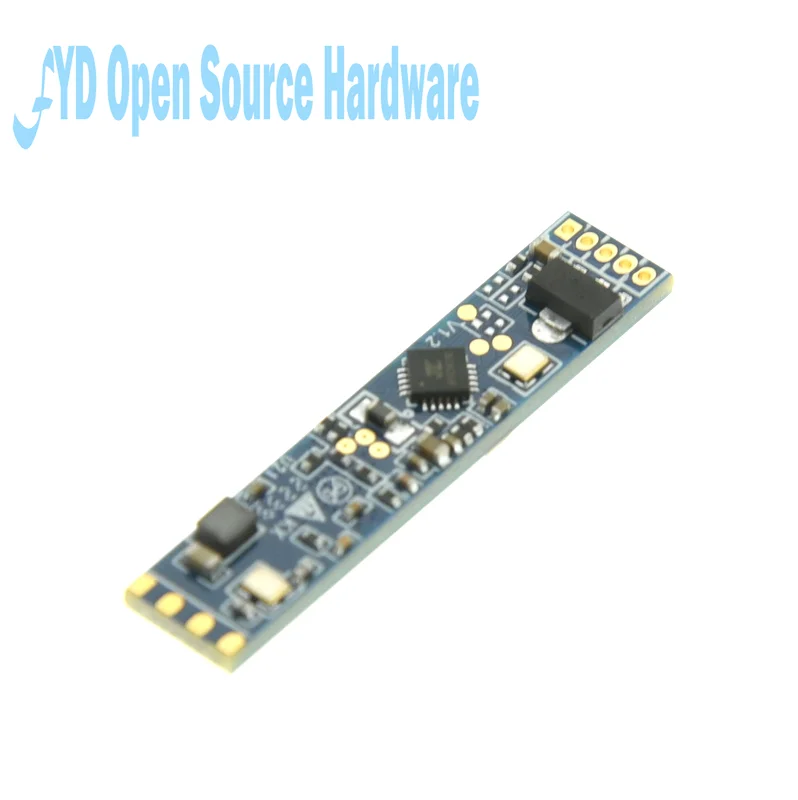

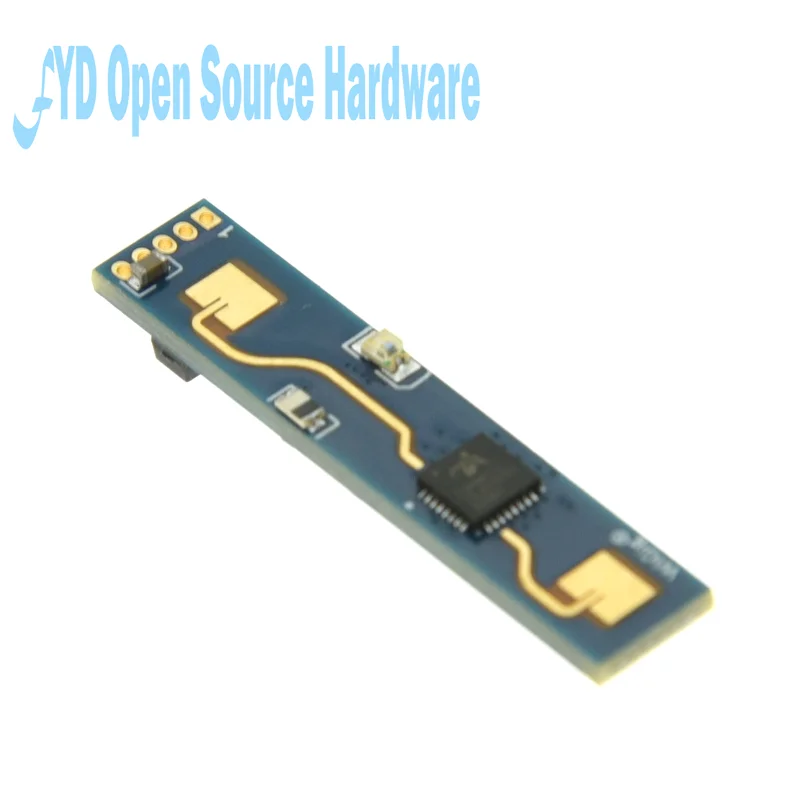

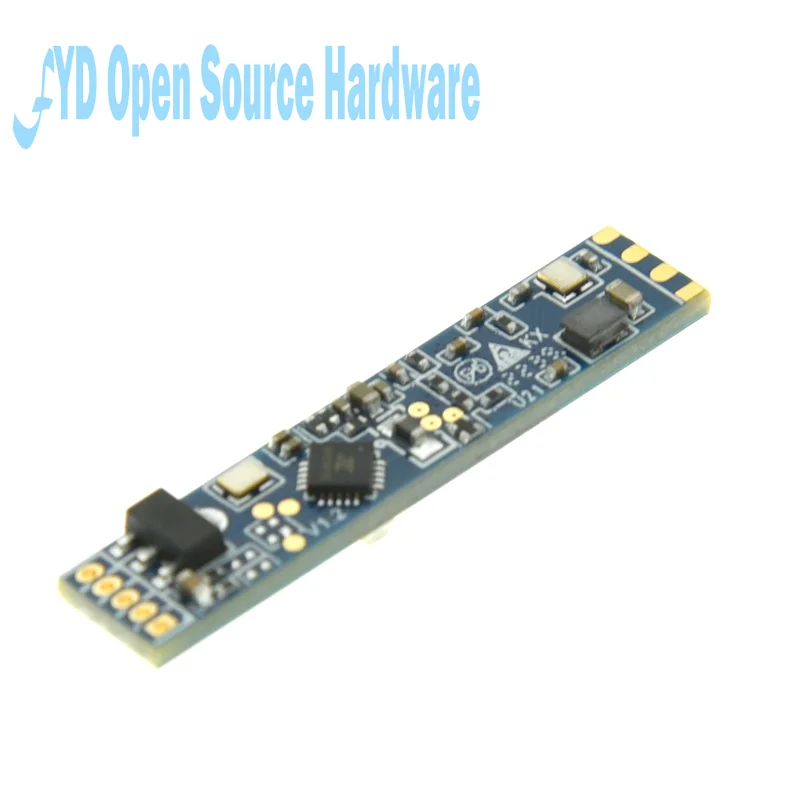

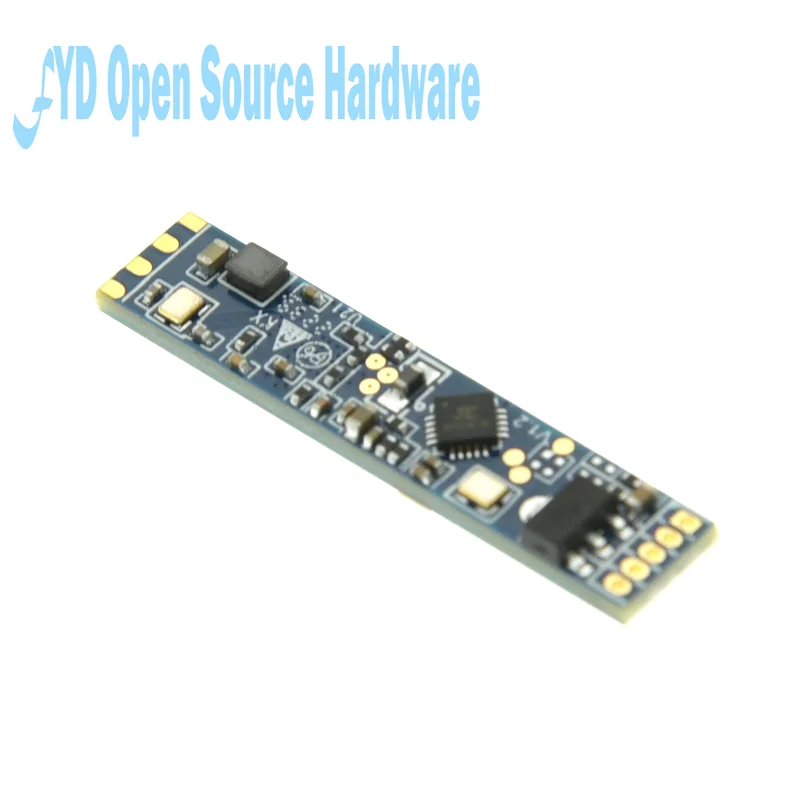

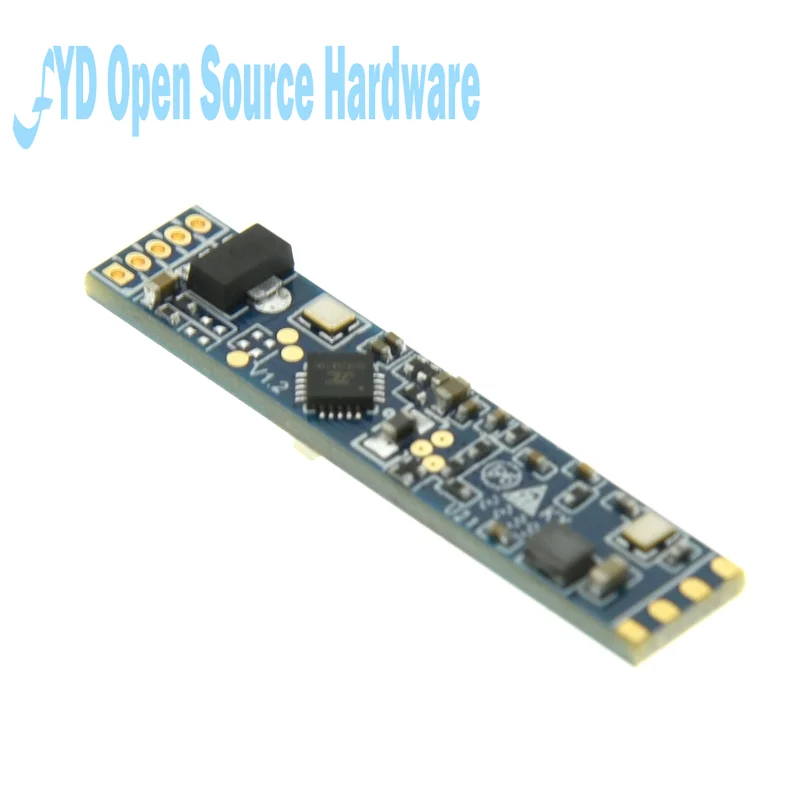

HLK-LD2410-это Высокочувствительный модуль определения состояния человеческого присутствия 24 ГГц, разработанный Hilink Electronics. Его принцип работы заключается в использовании FMCW частотно-модулированной непрерывной волны, для обнаружения человеческих целей в установленном пространстве, в сочетании с обработкой радарного сигнала, точным алгоритмом индукции человеческого тела, для достижения высокочувствительного определения состояния человеческого присутствия, которое может идентифицировать тело человека в движении и стационарном состоянии, И может рассчитать вспомогательную информацию, такую как расстояние до цели.

Этот продукт в основном используется в крытых сценах, чтобы понять, есть ли движущийся или микродвижущийся человеческий организм в области, и выводит результаты обнаружения в реальном времени. Дальний срабатывающая дистанция до 6 метров, расстояние, разрешение 0,75 м. Предоставляет инструмент визуальной конфигурации, который может легко настроить дальность срабатывания и восприятие с различными интервалами чувствительности и беспилотного времени задержки и т. д., чтобы адаптироваться к различным специфическим потребностям применения.

Поддерживает выход GPIO и UART, plug and play и может гибко применяться к различным интеллектуальным сценариям и конечным продуктам.

2. Особенности и преимущества продукта

2.1 Особенности

• Подключи и работай, простая сборка

• Самая длинная Дистанция обнаружения до 5 метров

• Большой угол обнаружения, охват до ± 60 градусов

• Точная идентификация в интервале, поддержка разделения диапазона обнаружения и защита помех за пределами интервала

• Многоуровневая интеллектуальная Регулировка параметров для удовлетворения потребностей изменения сцены

• Инструменты визуальной отладки и настройки

• Маленький и упрощенный, минимальный размер составляет всего 7 мм x 35 мм

• Поддерживает различные способы установки, такие как потолочное подвесное и Настенное подвесное

• Диапазон ISM 24 ГГц, соответствует стандартам FCC и CE

• 5 ~ 12 В Широкий источник питания напряжения

• Конечный экономически эффективный выбор

2,2 преимущества

Модуль обнаружения человеческого тела LD2410 использует технологию радиолокационного датчика с частотой 24 ГГц. По сравнению с другими решениями, он имеет очевидные преимущества в области применения человеческого тела:

1. Помимо чувствительности к движущимся человеческим телам, он также может чутко ощущать статические, микродвижущиеся, сидящие и лежащие человеческие тела, которые не могут быть идентифицированы традиционными решениями;

2. Он имеет хорошую окружающую среду, адаптивность, и обнаружения эффект не влияет на окружающую среду, такие как температура, яркость, влажности, и светильник колебаний;

3. Он имеет хорошее проникновение оболочки и может быть спрятан в оболочке, чтобы работать, не открывая отверстия на поверхности продукта, что улучшает эстетику продукта;

4. Он может гибко настроить дальнее расстояние обнаружения и чувствительность на каждой двери расстояния для достижения гибкой и тонкой персонализированной конфигурации.

3. Варианты Применения

Модуль обнаружения человеческого тела LD2410 может обнаруживать и распознавать тело человека при двигании, резкости, стоянии, сидении и Леже. Он поддерживает многоуровневые настройки параметров и может быть широко использован в различных сценариях AIoT. Общие типы следующие

• Светильник с датчиком человеческого тела

Он определяет, есть ли кто-то в пространстве, и автоматически контролирует свет, такой как осветительное оборудование в общественных местах, Различные сенсорные огни, лампы и т. д.

• Индукция человеческого тела Пробуждение экрана рекламы и другого оборудования

Автоматически включается, когда люди приходят, и автоматически спать, когда никто не приходит, чтобы сохранить мощность, доставка информации является более точной и эффективной

• Защита для безопасности жизни

Защита от ультрафиолетовых лучей, чтобы предотвратить включение УФ-ламп, когда есть люди вокруг и причиняют травмы

Автоматическое обнаружение и Оповещение об опасных местах для предотвращения попадания людей в определенные места высокого риска, такие как места высокого риска, установленные персоналом при взрыве угольных шахт

• Умная бытовая техника

Когда в комнате нет человека в течение длительного времени, телевизор, кондиционер и другие электрические приборы автоматически отключаются, экономя энергию и безопасность

• Интеллектуальная безопасность

Обнаружение и идентификация людей, вторгающихся, остающихся и т. Д. В указанном диапазоне

4. Описание оборудования

4.1 Особенности

Размер модуля: 7 мм x 35 мм, 5 контактных отверстий защищены в оборудовании (Заводская по умолчанию не соответствует контактам)

Вытащить шпильку Диаметр отверстия составляет 0,6 мм, и вытащить шпильку расстояние составляет 1,27 мм.

4,2 Pin определение
