DP20V2A постоянное напряжение постоянного тока программируемый контроль понижающий модуль питания

1. Информация о продукте

Модуль постоянного напряжения и постоянного тока с программируемым контролем питания является корпусом и деликатным, и он помещает в один набор аналоговых интеграционных и цифровых функций управления. Диапазон регулируемого выходного напряжения составляет 0-20,0 в, шаг 0,1 в.Диапазон регулируемого выходного тока составляет 0-2.00A, шаг на 0.01A. Напряжение загрузки может храниться свободно, и модель имеет две группы быстрого напряжения хранения. По сравнению с традиционным аналоговым источником питания, более удобно быстро извлекать требуемое напряжение или ток. ЖК-дисплей на модели имеет функцию цифрового вольтметра и амперметра. Вы можете просмотреть предустановленное напряжение, входное напряжение, выходное напряжение, предустановленный ток, выходной ток, выходную мощность и яркость ЖК-дисплея.

2. Технические параметры

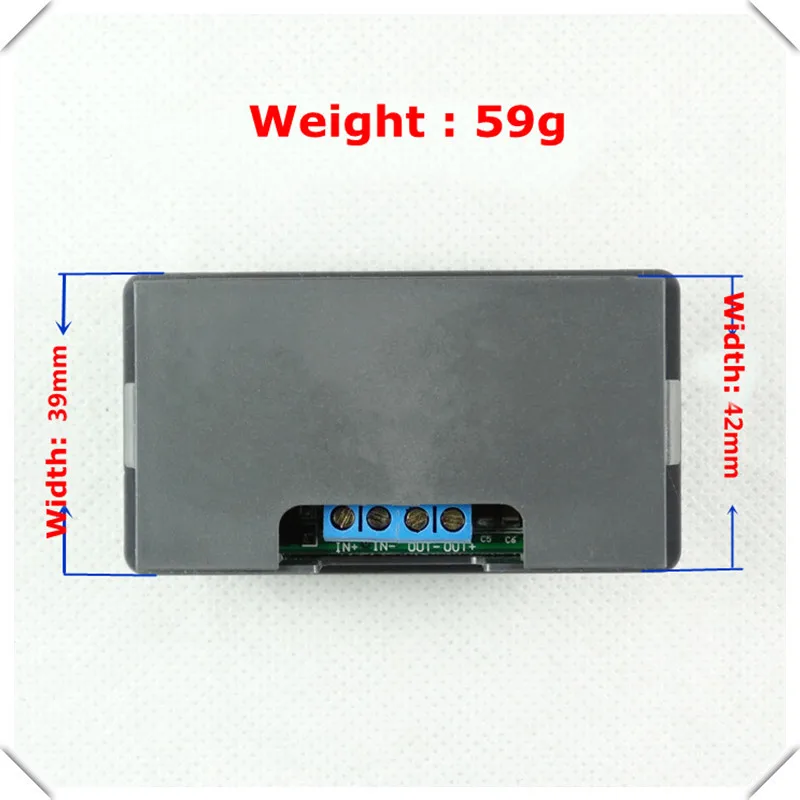

Вес: 59 г/шт.

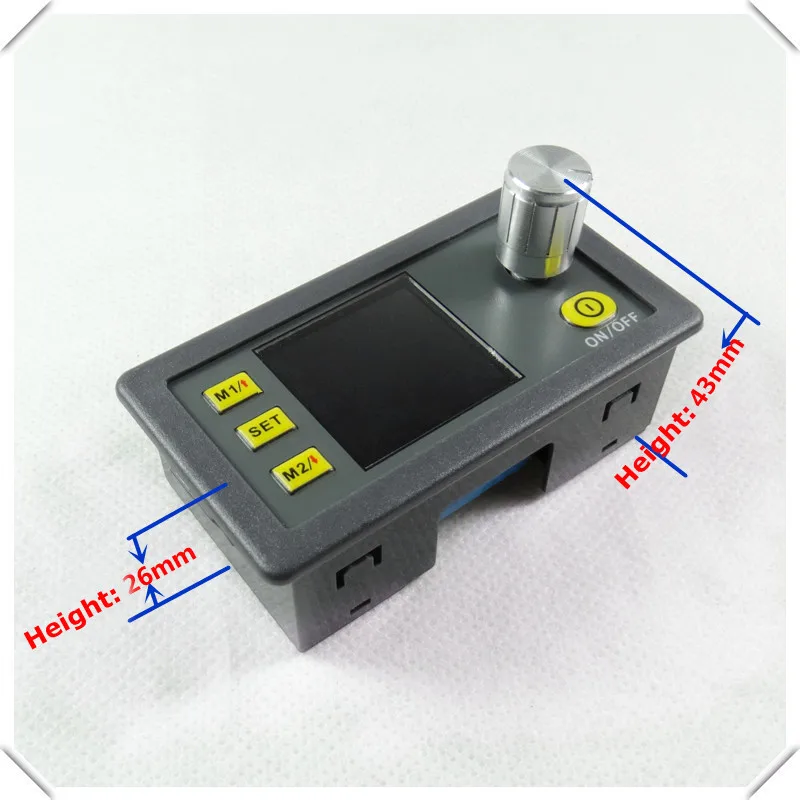

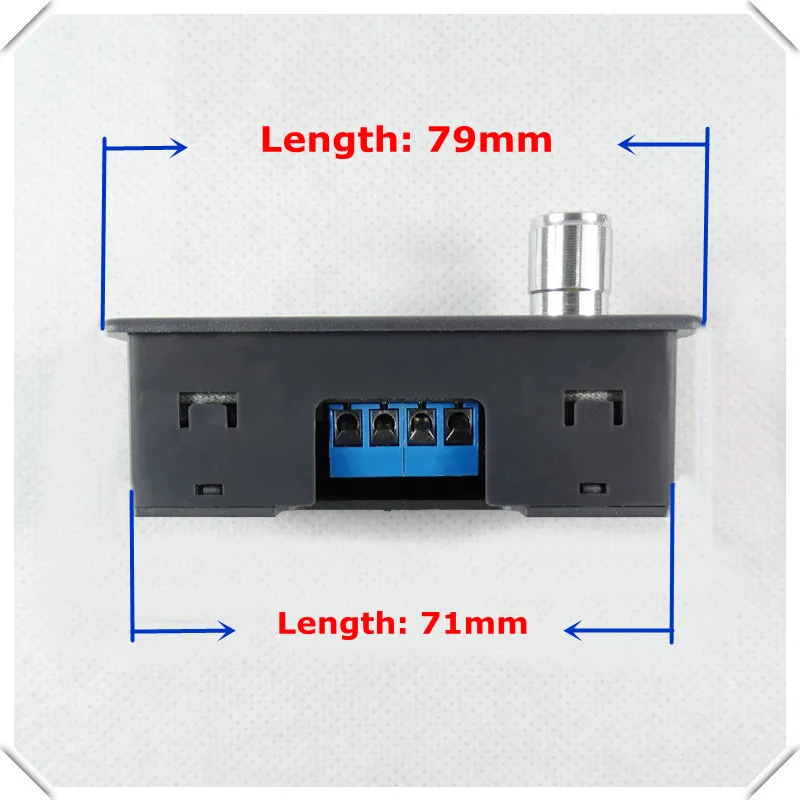

Размеры: 79 мм * 42 мм * 26 мм (Д * Ш * В)

Открытый размер:71 мм * 39 мм

Входной положительный: IN +

Входной отрицательный: IN-

Выходной ток :                              0-2.00A

Выходная мощность :                                      Максимум 40 Вт

Выход положительный: OUT +

Выход Отрицательный: Выход-

Частота пульсации: Около 330 кГц

Диапазон входного напряжения :                            4,5-23 в(23 в-это ограничение максимального напряжения. При использовании убедитесь, что входное напряжение ниже 23 в)

Диапазон выходного напряжения:                          0V-20,0 V(В режиме пониженного напряжения Входное напряжение должно быть выше 3 В),Кнопка управления может быстро нарисовать 2 набора данных.

Пульсация от пикового до пикового значения: 50 мВ (типичное значение)

От сотни наших клиентов отзывы, этот AC-DC конвертер может повредить наш блок питания. Качество плохое, продается только менее 4 долларов США в Китае. Он имеет очень нестабильное напряжение и оказывает влияние на напряжение. Так что это может повредить наши MOS. Поэтому не допускайте использования следующих конвертеров и аналогичных конвертеров.

Примечание:

DPS 3012 отзывы клиентов видео://www.youtube.com/watch?v=vcI_NJ_kcPI

DPS3012 тест мощности + чипы://www.youtube.com/watch?v=q1wy0gzXgGo

DPS 5005 срывает видео://www.youtube.com/watch?v=BklUuj5-j10

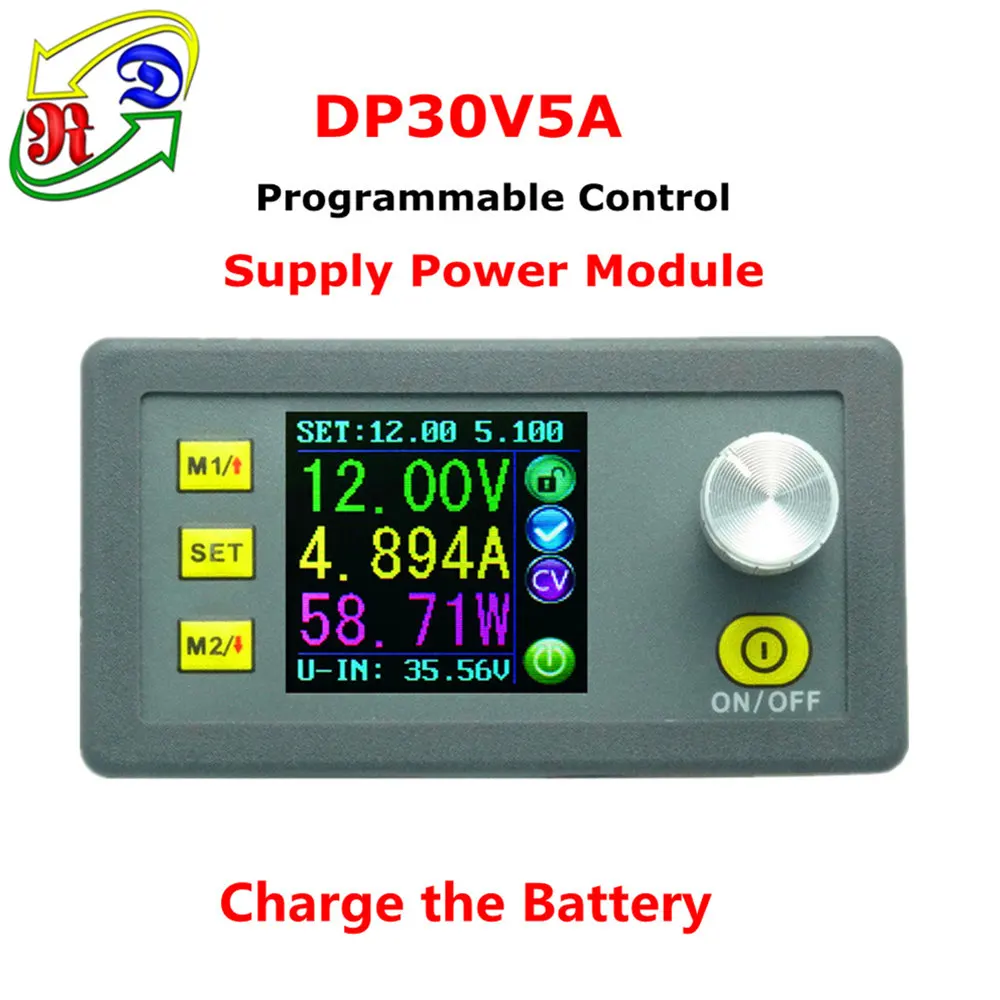

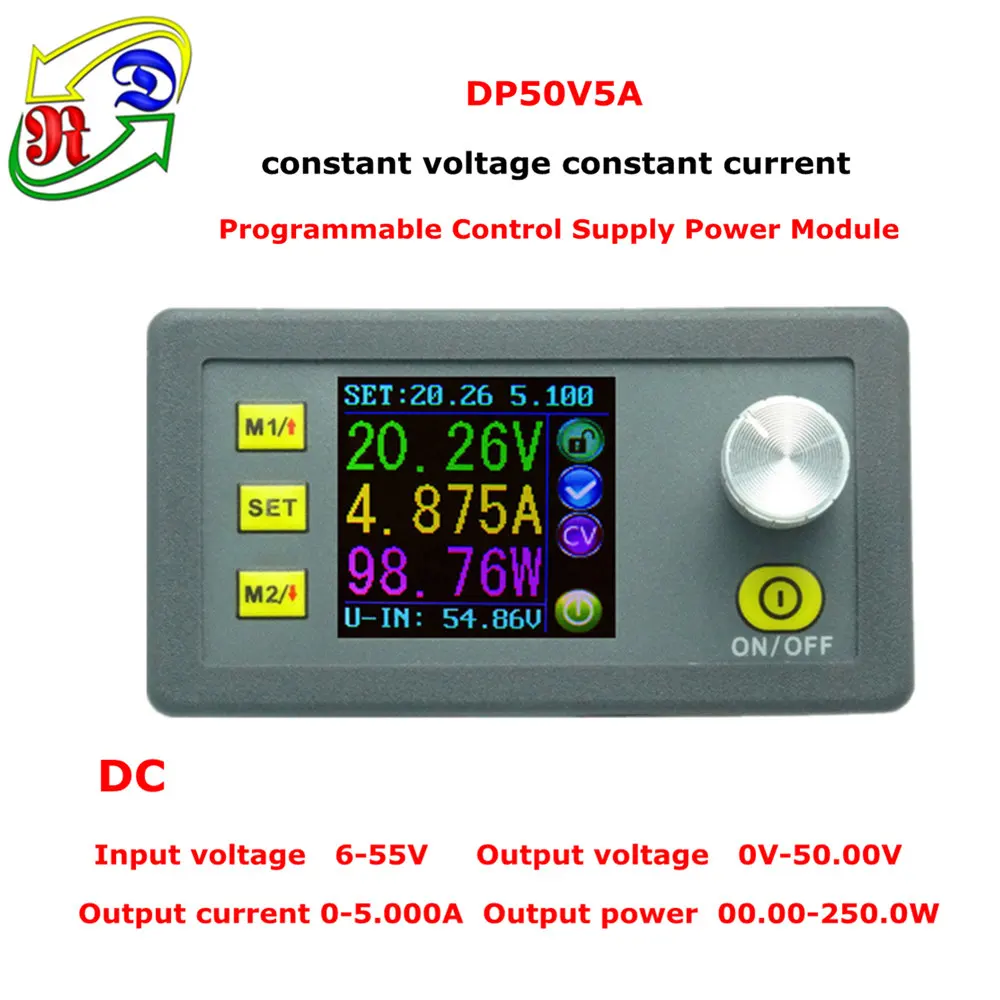

Корреляционная Таблица серии DP (DP50V5A и DP30V5A (простой светодиодный DP30V5AL));Серия DPS(DPS3003,DPS3005,DPS5005,DPS3012,DPS5015,DPS5020),DPS версия причастия(DPS3005-C ,DPS5005-C,DPS5015-C,DPS5020-C), DPH3205ИDPH5005.

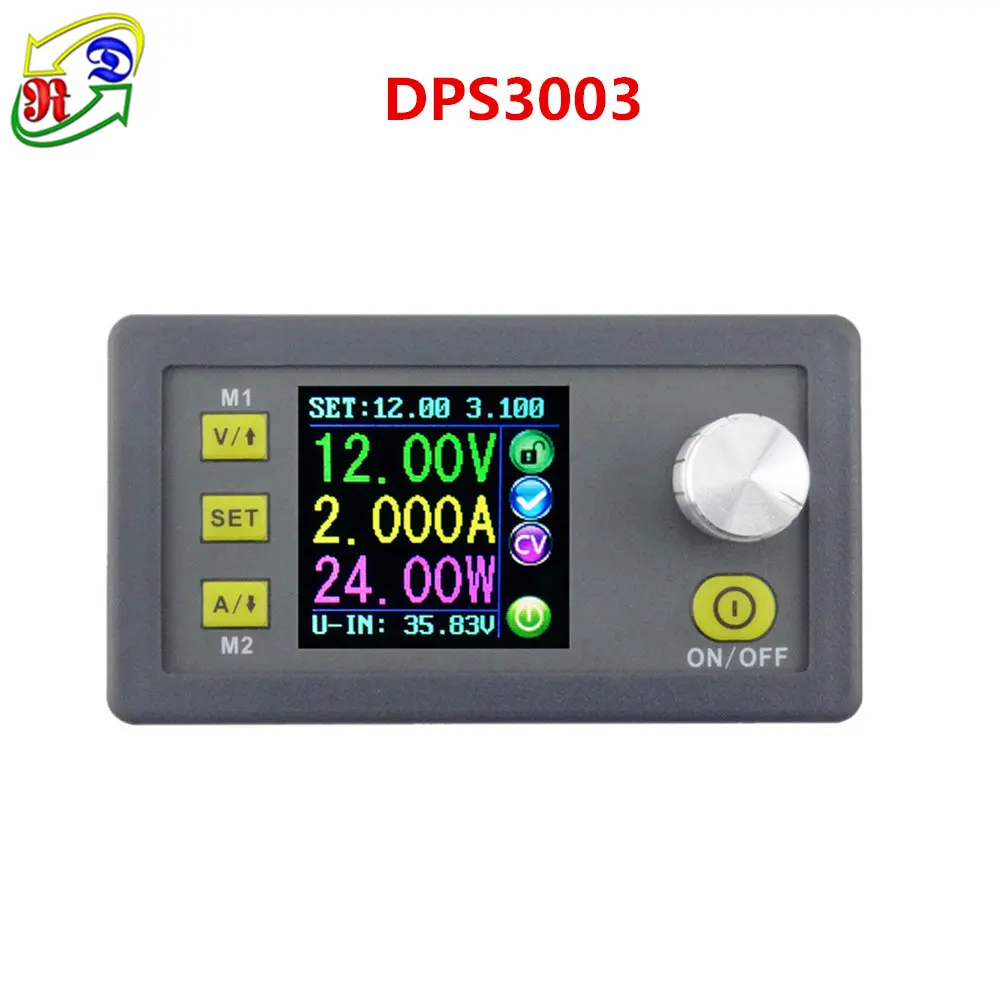

Если вы хотите увидетьDPS3003Нажмите на эту кнопкуHttp:/store/product/RD-DPS3003-Constant-Voltage-current-Step-down-Programmable-Power-Supply-module-buck-Voltage-converter-color-LCD/923042_32685187020.html

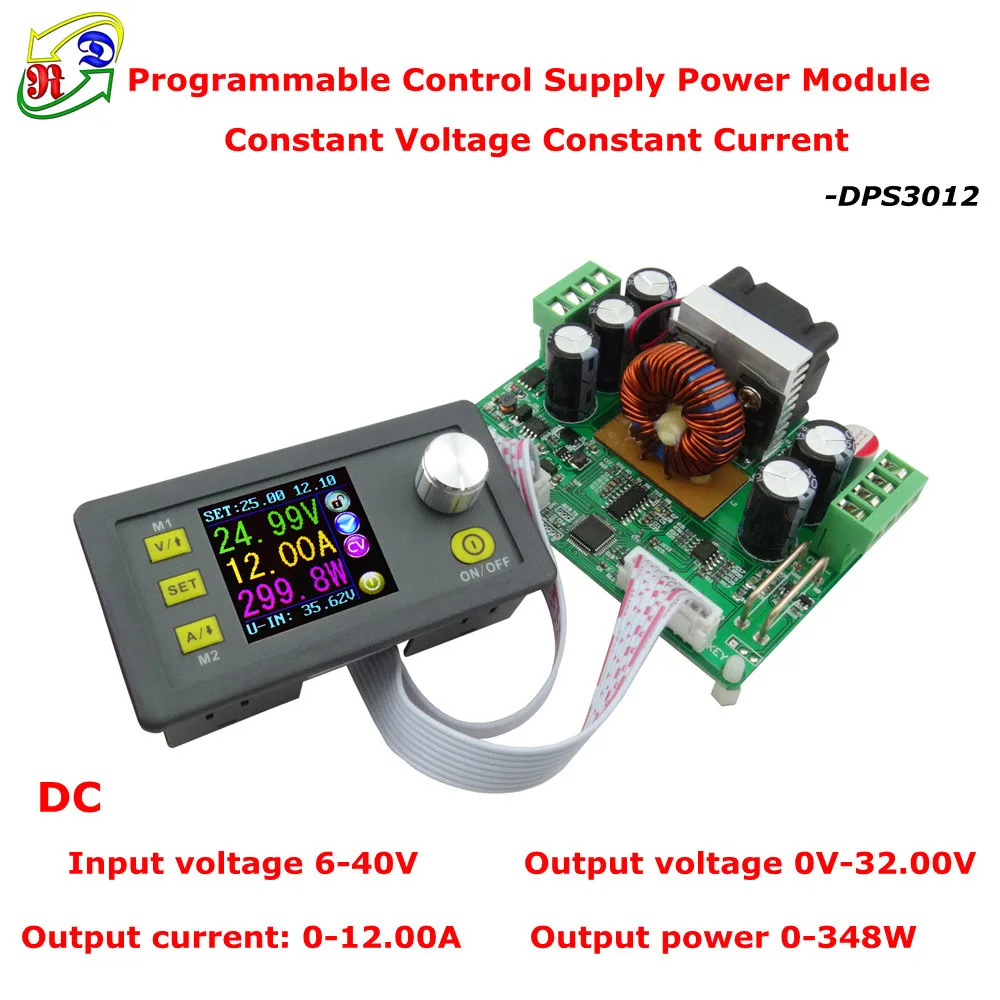

Если вы хотите увидетьDPS3012Нажмите на эту кнопку Http:/item/RD-DPS3012-Constant-Voltage-current-Step-down-Programmable-Power-Supply-module-buck-Voltage-converter-color-LCD/32685179404.html

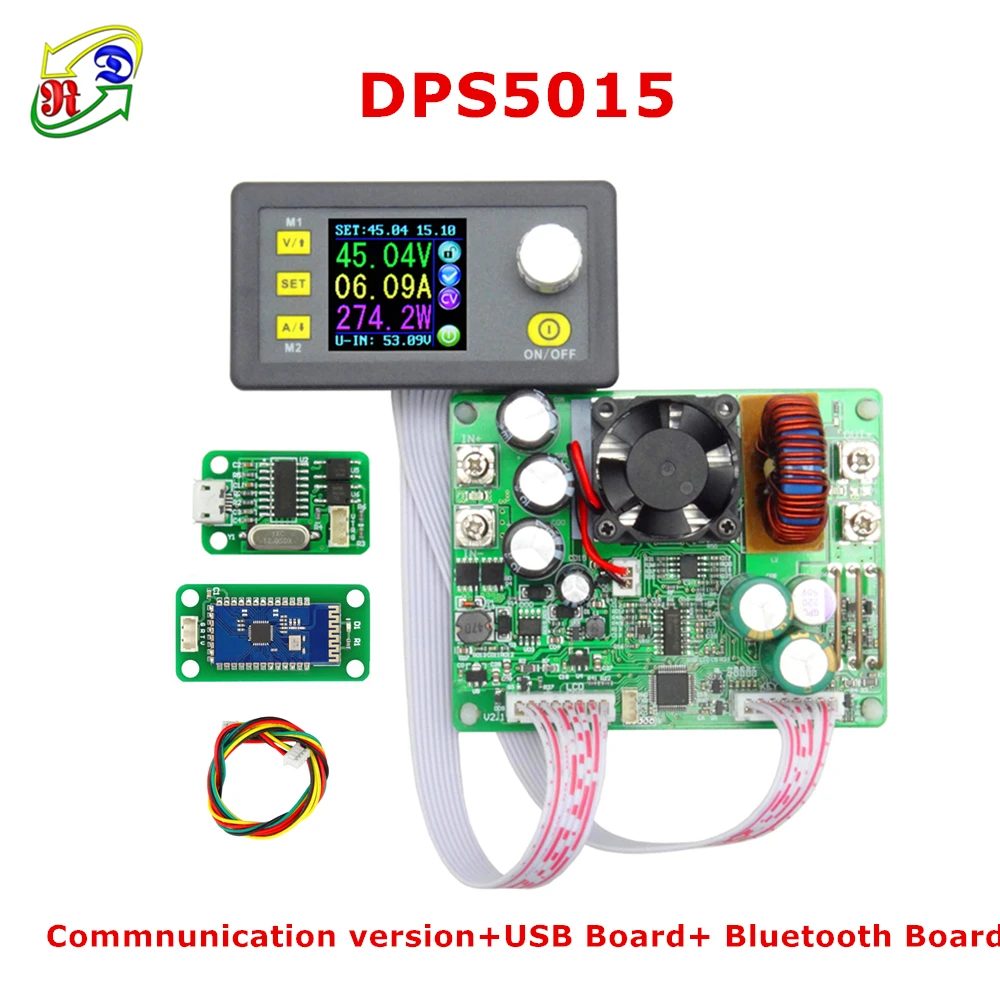

Если вы хотите увидетьDPS5015Нажмите на эту кнопку Http:/store/product/RD-DPS5015-Constant-Voltage-current-Step-down-Programmable-digital-Power-Supply-buck-Voltage-converter-color-LCD/923042_32702714880.html

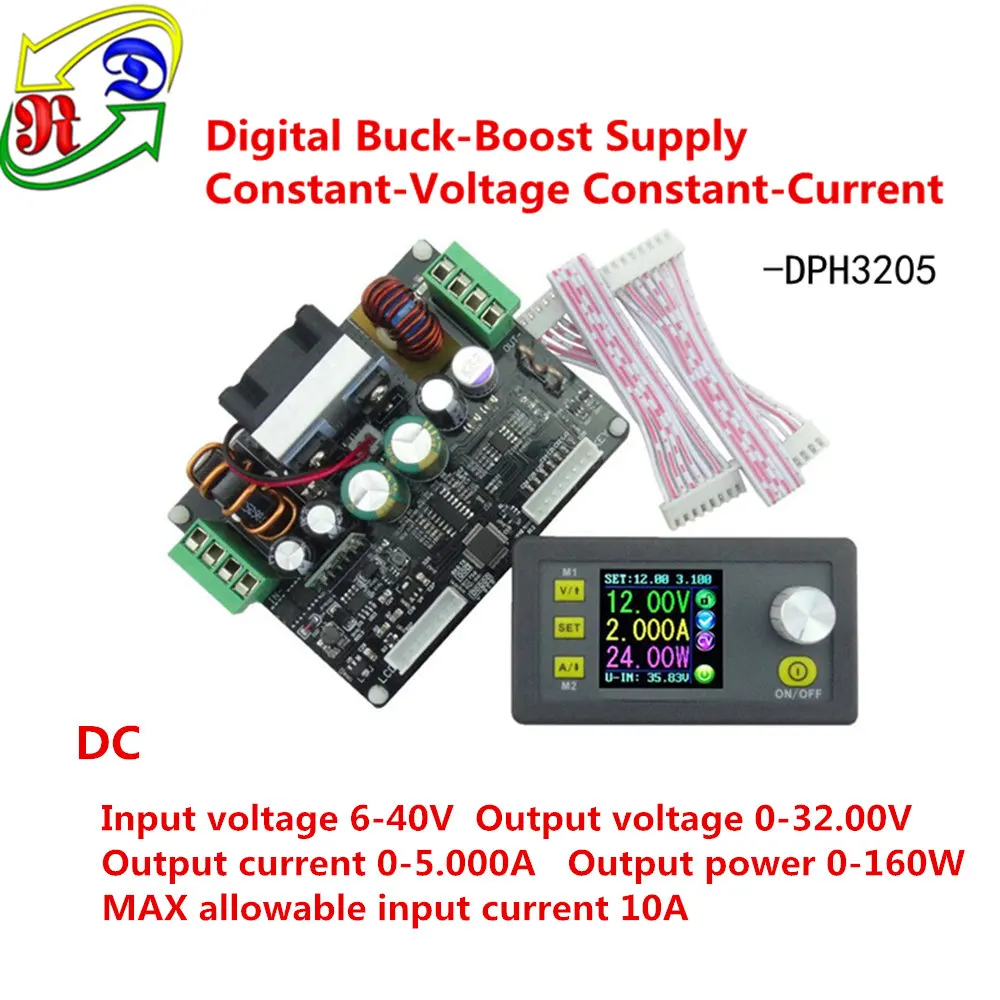

Если вы хотите увидетьDPH3205Нажмите на эту кнопку  Https:/store/product/RD-DPH32305-Constant-Voltage-current-Buck-boost-Programmable-digital-Power-Supply-buck-Voltage-converter-color-LCD/923042_32762131242.html?spm=2114.8147860.0.0.pjfOUO

Если вы хотите увидетьDPS3005 связьНажмите на эту кнопкуHttps:/store/product/RD-DPS3005-Communication-Function-Constant-Voltage-current-Step-down-Power-Supply-module-buck-Voltage-converter-LCD/923042_1000004279003.html?spm=2114.12010612.0.0.8bXpmd

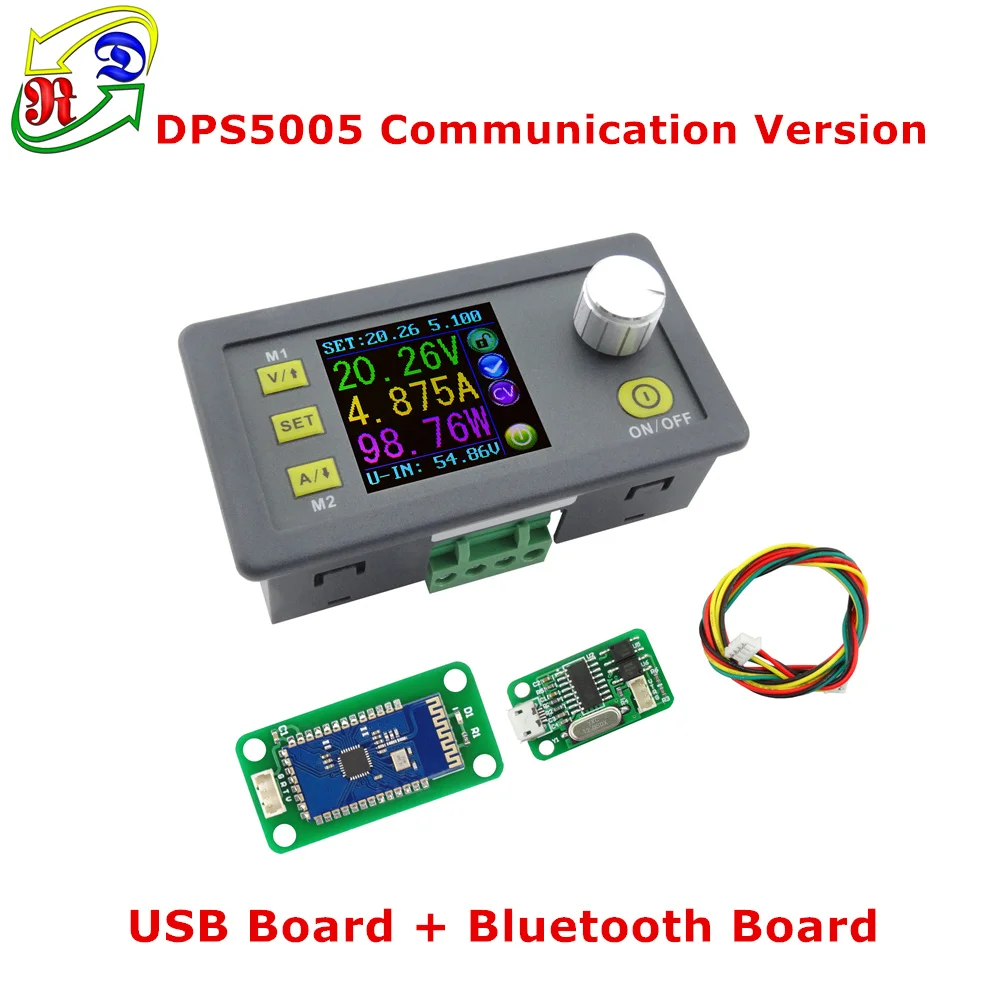

Если вы хотите увидетьDPS5005 связьНажмите на эту кнопкуHttps:/store/product/RD-DPS5005-Communication-Function-Constant-Voltage-current-Step-down-Power-Supply-module-buck-Voltage-converter-LCD/923042_1000004290003.html?spm=2114.12010612.0.0.jkcNhL

Если вы хотите увидетьDPS5020 связьНажмите на эту кнопку Https:/store/product/RD-DPS5020-Constant-Voltage-current-Step-down-communication-digital-Power-Supply-buck-Voltage-converter-LCD-voltmeter/923042_32821185351.html?spm=2114.12010612.0.0.zD8BtI

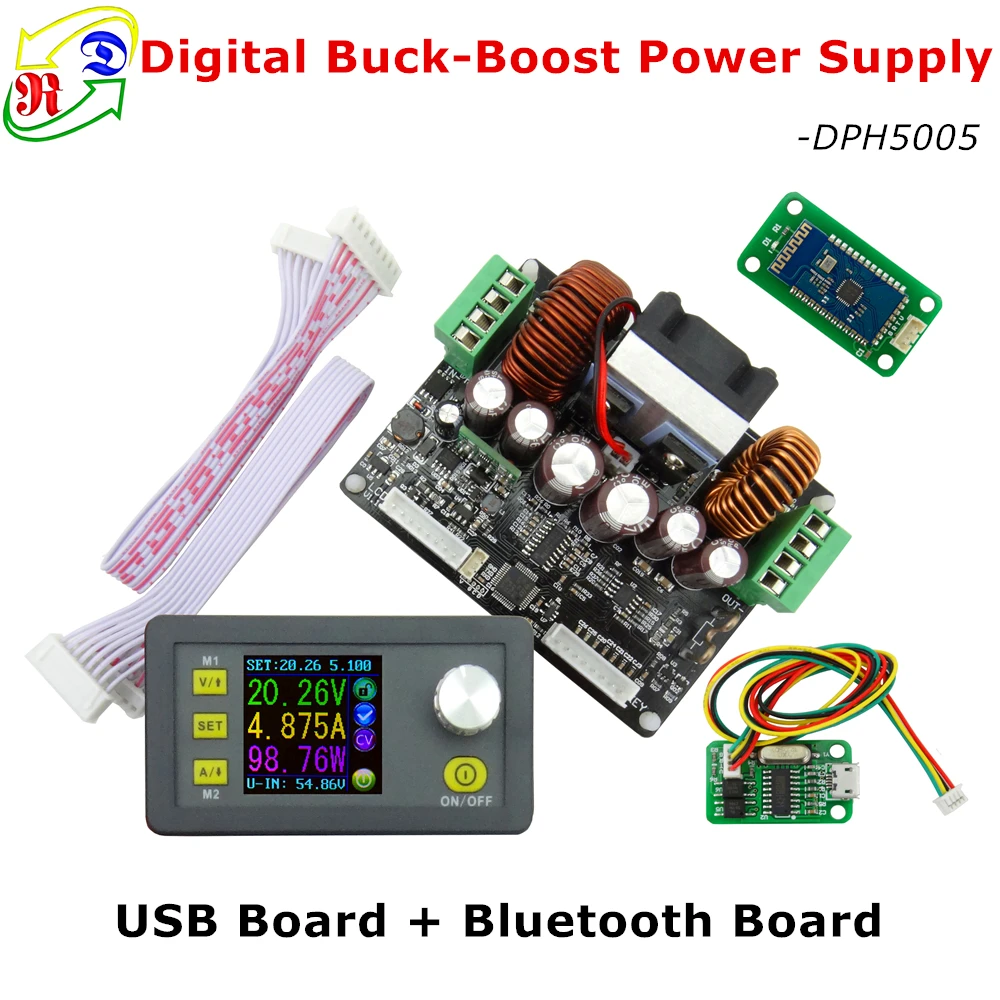

Если вы хотите увидетьDPH5005 связьНажмите Это Https:/store/product/RD-DPH5005-Buck-boost-converter-Constant-Voltage-current-Programmable-digital-control-Power-Supply-color-LCD-voltmeter/923042_32840324731.html?spm=2114.12010612.0.0.287bd1583UgSwA

3. Направление для использования

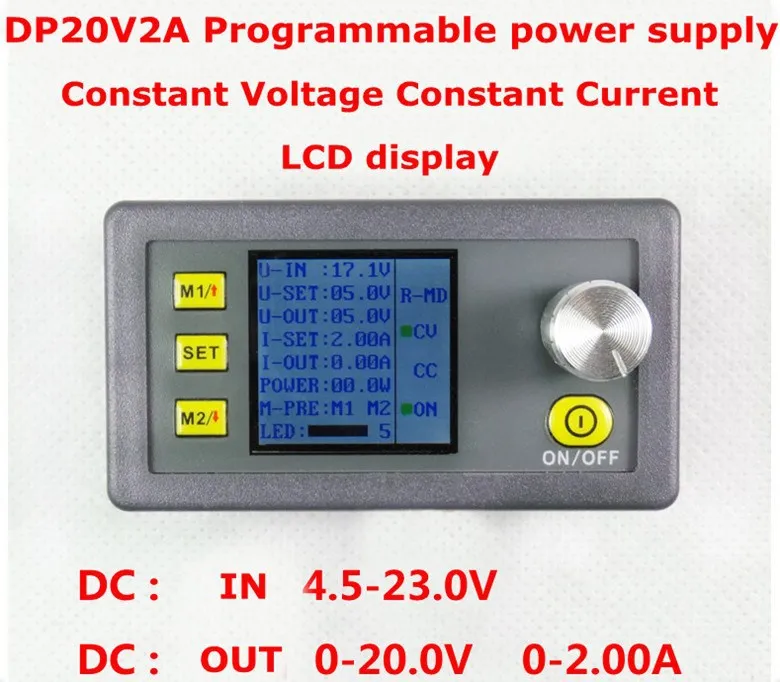

3,1:Представление дисплея:

U-IN:Входное напряжениеU-SET:Предустановленное напряжение

U-OUT:Выходное напряжениеI-SET:Предустановленный ток

I-OUT:Выходной токМощность:Выходная мощность

M-PRE:Магазин быстрого доступаСветодиодный:Яркость фона

M1:Ярлык магазина 1М2:Магазин быстрого доступа 2

S-MD:Настройка режимаR-MD:Нормальная работа

ВКЛ/ВЫКЛ:Откройте/выключите выход модуля

3,2Инструкция по ключевым функциям:

Набор: Настройка функции, подтверждение функции;

 : Быстрый извлечение M1 сохраненных данных/Upturning для выбора/быстрого хранения.

: Ярлык извлечение M2 сохраненные данные/страница вниз для выбора/быстрого хранения

Вкл/Выкл:Откройте или закройте выходное напряжение.

3,3 инструкции по эксплуатации:

(1)Настройка предустановленного напряжения: Нажмите кнопку ing SET, страница вниз, чтобы U-SET, нажмите потенциометр codding, затем введитеРегулировка Числовое значение. Нажмите codding потенциометр в свою очередь, чтобы выбрать числовое значение, которое вы хотите настроить. Поверните codding потенциометр для регулировки числового значения. Если вы хотитеВыходное Регулируемое напряжение, нажмите в ближайшее время. В процессе настройки заданного напряжения, если вы откроете режим выходного напряжения, нажав кнопку ВКЛ/ВЫКЛ, выходное напряжение будет обновляться путем увеличения или уменьшения числового значения; ЕслиВы закрываете режим выходного напряжения, нажимая кнопку ВКЛ/ВЫКЛ, выходное напряжение не будет обновляться, увеличивая или уменьшая числовое значение.

(2)Настройка предустановленного тока: Нажмите кнопку ing SET, страница вниз, чтобы I-SET, нажмите потенциометр codding, затем введитеРегулировка Числовое значение. Нажмите codding потенциометр в свою очередь, чтобы выбрать числовое значение, которое вы хотите настроить. Поверните codding потенциометр для регулировки числового значения. Если вы хотитеВыход регулировочного тока, нажмите кнопку в ближайшее время.

(3)Хранилище питания: Если вы хотите использовать Настоящее значение, включаяПредустановленное напряжение, предустановленный ток, яркость ЖК-дисплеяВ следующий раз при использовании модуля, вы должны хранить эти значения. При нормальной эксплуатации (R-MD) Удерживайте нажатие клавиши SET до тех пор, пока на ЖК-дисплее не появится кнопка «MEMO» красного цвета, а затем освободите ключ, указав, что заданное напряжение хранится. Вы можете использовать это значение в следующий раз.

(4)Извлеките значение быстрого хранения:

Когда система является режимом настройки (S-MD), удерживайте нажатиеИлиКлюч, Значение быстрого храненияМожет быть извлечен.

(5)Хранение ярлыка:

Нажмите кнопку ing SET, страница вниз до M-PRE, нажмите потенциометр codding, затем введите место хранения M1 или M2. В указанное время нажмите в ближайшее время, Значение будет храниться в месте M1;Нажмите в ближайшее время, Значение будет храниться в месте M2.Если вы хотите выйти из этого режима, нажмите в ближайшее время

(6)Регулировка яркости фона:

Нажатие кнопки SET, страница вниз до местаЯркость фонаНажмите на потенциометр codding, затем введите для настройки числового значения. Нажмите codding потенциометр в свою очередь, чтобы выбрать числовое значение, которое вы хотите настроить. Поверните codding потенциометр для регулировки числового значения. Если вы хотите выйти из этого режима, нажмите кнопку в ближайшее время.

4. Примечание

4,1 Если вы не используете модуль или не регулируете заданное напряжение или ток, выход будет закрыт в случае неправильной работы с высоким напряжением для сжигания нагрузки.

4,2 Убедитесь, что Установочное напряжение меньше, чем выходное напряжение 3 в по крайней мере, иначе будет сигнал тревоги.

4,3Входное напряжение должно быть менее 23 в, а 23 в-самое высокое напряжение. Пожалуйста, оставьте достаточный запас, иначе сожгите его.

4,4 Когда входное напряжение падает и не может удовлетворить, что входное напряжение выше заданного напряжения около 3 в, модуль автоматически отключит выход, чтобы предотвратить повреждение модуля.

4,5Если модуль используется под сильным солнечным светом, ЖК-дисплей будет поврежден. Поэтому мы не советуем вам использовать модуль под сильным солнечным светом.

4,6 Когда модуль используется на полную мощность, пожалуйста, обратите внимание, чтобы сохранить вентиляцию и тепловыделение модуля.

4,7Пожалуйста, не используйте модуль для зарядки аккумулятора. Если входной конец не обеспечивает питание, обратное напряжение батареи повредит модуль. {если вы должны использовать модуль, пожалуйста, добавьте диод на выходе}
