DC 7-40 В до 1.2-35 понижающий преобразователь индикатор Drive постоянный ток

DC 7-40 В до 1.2-35 понижающий преобразователь индикатор Drive постоянный ток

DC 7-40 В к 1.2-35 В Бак конвертер светодиодный привод постоянного тока постоянный модуль напряжения (СС резюме) модуль зарядки 24 В до 12 В

Featrure:

• Свойства модуля: неизолированный понижающий модуль (Buck) постоянный ток, модуль постоянного напряжения (CC CV) зарядный модуль
• Входное напряжение: DC 7-40 В
• Выходное напряжение: DC 1.2-35 В (регулируемый)
• Выходной ток: 8а-9а (при температуре трубки температура превышает 65 градусов, пожалуйста, добавьте Вентилятор охлаждения)
• Указатель поворота тока: Постоянное Текущее значение * (0.1), включите текущую и постоянную привязку лампы, такой, как постоянное значение тока-3A, поворот лампы тока установлен в постоянный ток-0.1 раз (0.1 * 3A = 0.3a) в наличии.
• Выходная мощность: Максимальная мощность около 300 Вт, температура мощности температуры превышает 65 градусов, пожалуйста, добавьте вентилятор.
• Эффективность преобразования: 95% (чем выше напряжение, тем выше эффективность)
• Выходная гофре: 20м-полоса пропускания 24 В выходная 12 В 5A гофре около 50мв (без учета шума)
• Рабочая температура: промышленная (-40°c до + 85°c) фактическое использование температуры мощности Note, высокая температура и, пожалуйста, укрепите тепло)
• Подъем температуры полная нагрузка: 45°c
• Без нагрузки тока: 20мА типичная (24 В до 12 В)
• Напряжение правила: ± 1%
• Регулирование нагрузки: ± 1% (постоянное напряжение)
• Динамическая скорость отклика: 5% 200US

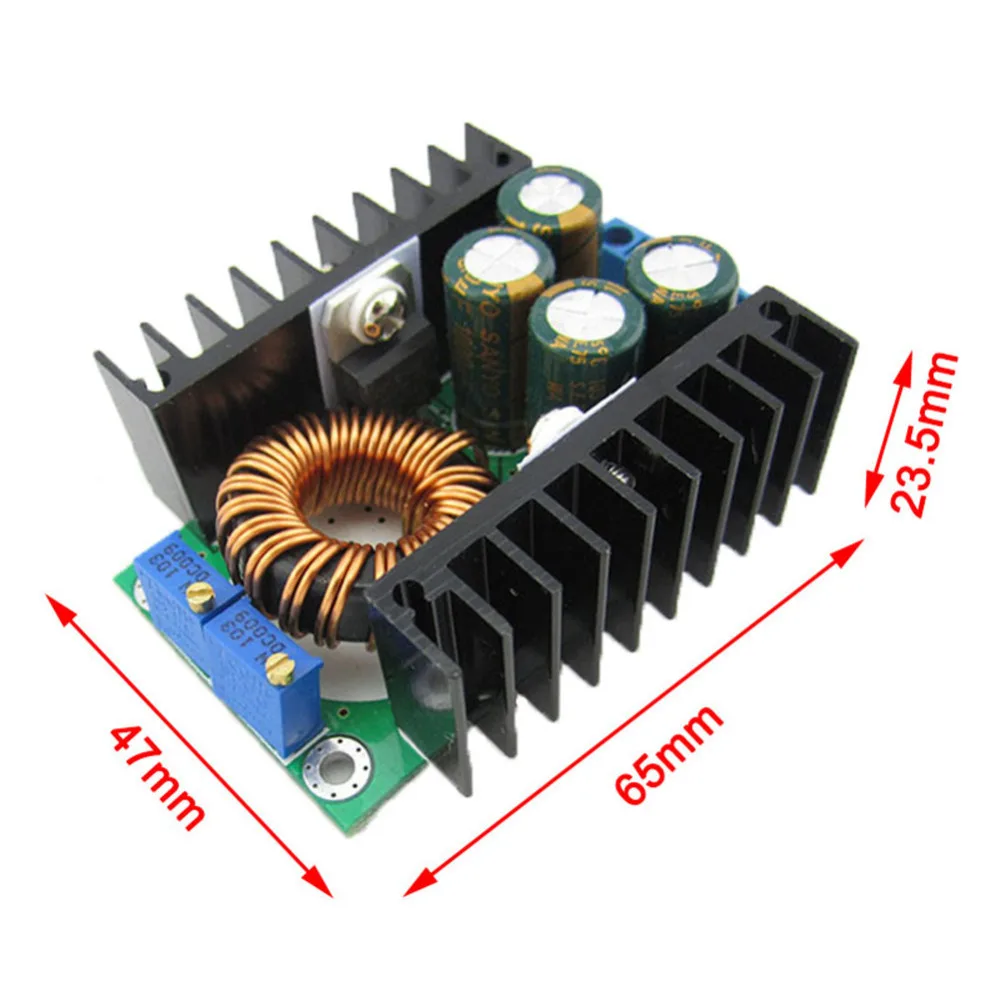

• Размеры: 65x47x23.5 мм
• Защита от короткого замыкания: Да
• Входная обратная полярность защиты: нет (пожалуйста, серия диода на входном порте.)
• Наименьшее дифференциальное давление: 1 В
• Рабочая частота: 180 кГц
• Точность постоянного тока и температуры: фактическое испытание, температура модуля с 25 градусов до 60 градусов, постоянное значение тока составляет менее 5% (Постоянное Текущее значение 5А)
• Динамическая скорость отклика: 5% 200US

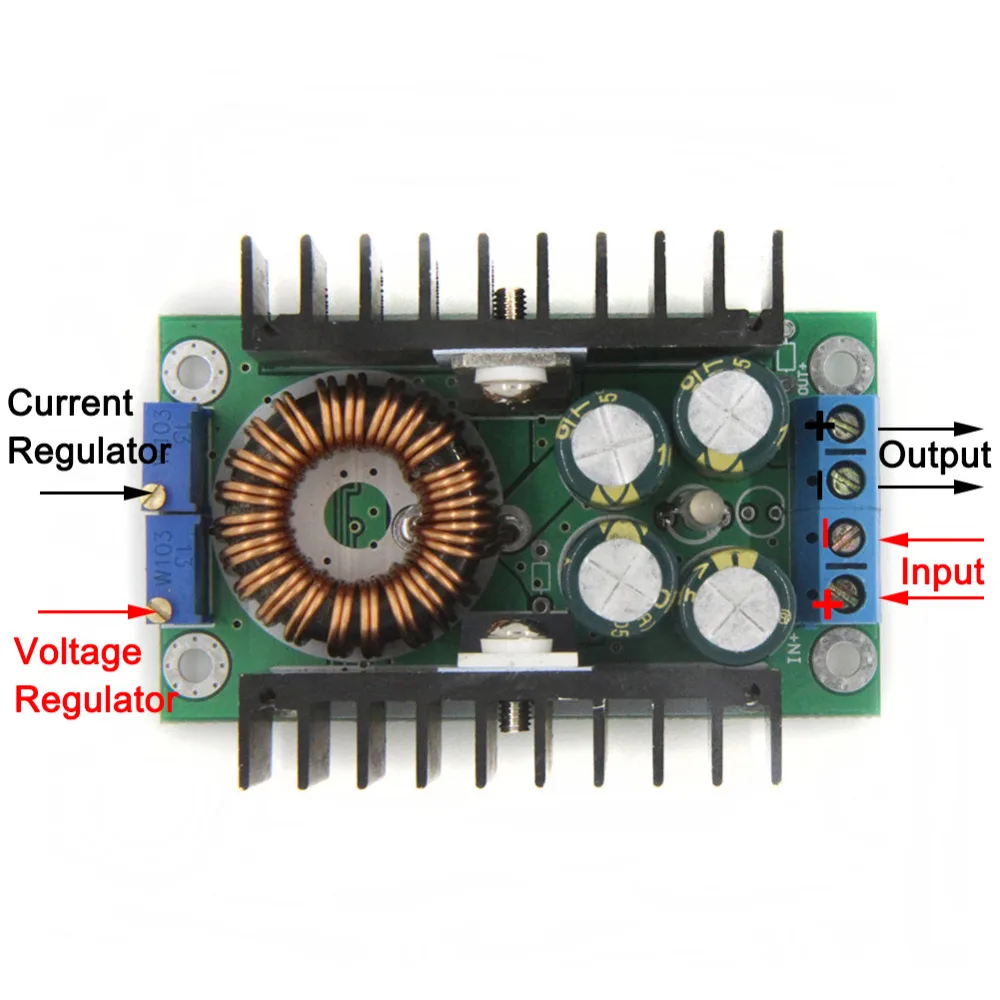

• Направление регулировки потенциометра: по часовой стрелке, против часовой стрелки (увеличено) (уменьшено) близко к входному потенциометра для регулирования напряжения (CV), близко к выходу потенциометра является текущим регулятор (cc)
• Индикатор: двойной цвет с указателем лампы, светло-красная зарядка, после зарядки индикатор зеленого цвета (без нагрузки зеленого цвета)
• Входное обратное соединение защиты: нет,
• Выход для предотвращения рефлюкса: нет.
• Подключение: Соединительный терминал

Сфера применения:

• Высокая мощность светодиода постоянного тока, аккумуляторные Литиевые Батарейки (в том числе ферроэлектрический), 4 В, 6 В, 12 В, 14 В, 24 В батарея, никель-кадмий никель-металлический гидриде (батарейный блок) Зарядка, мощность ноутбука, солнечные панели, ветровые турбины

Метод зарядки аккумулятора:

• 1. Убедитесь, что зарядное устройство подзаряжает напряжение и заряд тока, входное напряжение модуля.
• 2. регулируемый постоянный регулятор напряжения, выходное напряжение около 5 В.
• 3. С мультиметром (до 10A) измерительный выходной ток короткого замыкания, также настроить постоянная регулятор позволяет Выход ток достигает значения тока предопределило заряда;
• 4. Регулировка постоянного регулятора позволяет получить выходное напряжение, достигающее поплавкового напряжения;
• 5. подключается к аккумулятору, попробуйте зарядки.
• (1,2, 3,4 шаг входного подключения питания, выход не подключает аккумулятор.)

СВЕТОДИОДНЫЙ постоянный текущий метод вождения:

• 1. удостоверьтесь LED ток и максимальное рабочее напряжение;
• 2. Регулировка постоянного напряжения регулятора, выходное напряжение около 5 В.
• 3. С мультиметром (до 10A) измерительный выходной ток короткого замыкания, также регулировка постоянного регулятора позволяет, что Выходная сила тока достигает заранее установленного LED-значения рабочего тока;
• 4. Регулировка постоянного регулятора обеспечивает максимальное напряжение выходного напряжения, Максимальное рабочее напряжение;
• 5. соединен со светодиодом, тест.
• (1,2, 3,4 принимают шаги входного подключения питания, выход не подключен светодиод.)

В комплект поставки входят:

• 1 х Шаг внизКонвертер, конвертер
