Описание товара
Моно усилитель HiFi без предварительной регулировки класса а капот 1969
На тубе 2SC5200 2SA1943
Презентация продукта:
1.1969 небольшой усилитель, мощность была не много, но для толкания коробок все-таки звучат хорошие книги, работает в состоянии выходного тока ИПЦ, толкая большие аппетиты аппетита, все еще достаточно эффективен.
2.Выше платы совместимы с другими трубками, такими как Штатив для штатива 2SC5200 NPN транзисторный, 2N3055 1969 оригинальные трубы линии действительно выходят разные NPN-транзисторы имеют другое качество, playability, И даже сделать небольшой а оборудованный tip41, толкать 6.5 дюймов коробка вполне хороший эффект!Технические параметры:
Выход мощность:10-20 Вт; NPN труба и выбранное напряжение и нагрузка связаны, не стоит недооценивать дюжину Вт мощности, тяга эквивалентного класса AB-усилитель 60 Вт или так.Динамик сопротивление:Канал может быть 4-8 Ом.Размер печатной платы:100 мм x 66 мм.Напряжение питания:DC 12-30 В один блок питания, небольшое напряжение ИПЦ рекомендуется не выбирать слишком высоко, В целом рядом DC24V более подходящий выбор, чем 30 В напряжение понижения низкого напряжения, когда предлагаемое (например, 20 В меньше) А затем Отрегулируйте текущее напряжение на высоком напряжении.Ввод в эксплуатацию и меры предосторожности:1 выбрать 2N3055 трубочки ноги в внимание и радиатор хорошо утеплен; ИПЦ лихорадка огромный радиатор должно быть достаточно! 2. VR1 (100 К) для регулировки нейтрального регулирования напряжения (т. е. например, выбор напряжения midpoint DC24V регулируется до 12 В), напряжение midpoint выше напряжения в точке A платы. 3 передачи quiesent ток 1-2a соответствующий теплоотвод не достаточно большой предложения Tune 1A, регулировка vr2 (1 К) плата AB два напряжения-100mv, которая R9 (0.1 евро) на напряжении, quiesent Current IQ = V/r = 1A, 200mv по сравнению с 2A. 4. Ток ИПЦ, конденсаторный конденсатор лучше всего 20000 мкФ канал, при электронной фильтрации 10000 мкФ большой фильтр-конденсатор может гарантировать при большом уровне тока-шум.Материал Введение:
1.Существует 1% прецизионных резисторов металлических резисторов (кроме 1 Вт до 5 Вт 5% Точность, а также неиндуктивный резистор снаружи), использование Ph ilips Cbb CBB конденсатора.2.Два электролитические конденсаторы имеютNipponУ новера и лелона другие известные конденсаторы. Для обеспечения устойчивости цепи, а также шумоподавления очистите.3.Выбор конденсатора аудио-соединительного конденсатора 3.3 мкФAudiophiler MKPКонденсаторы импортируются из Германии, качество малого сигнала для каждого канала для обеспечения чистого и четкого. Изображения продукта:

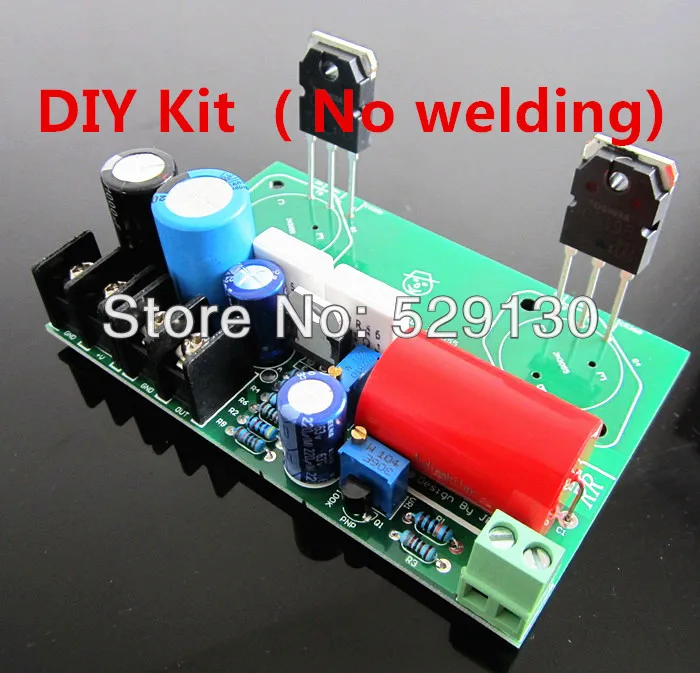

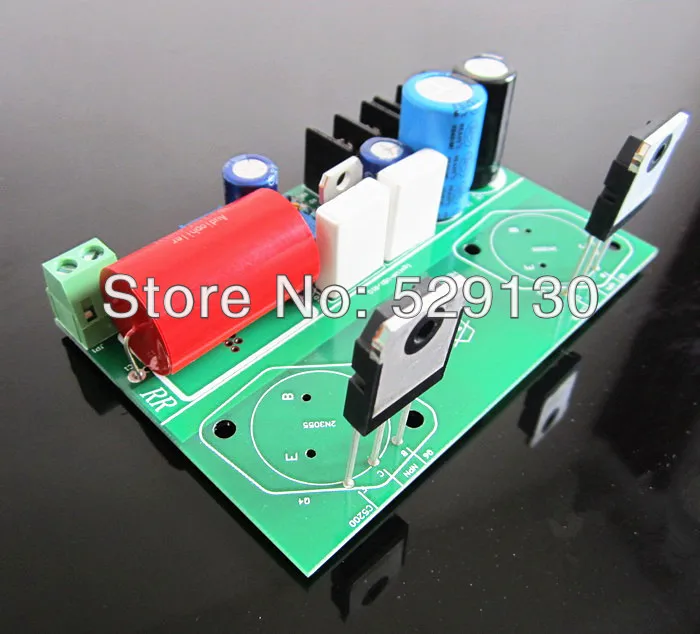

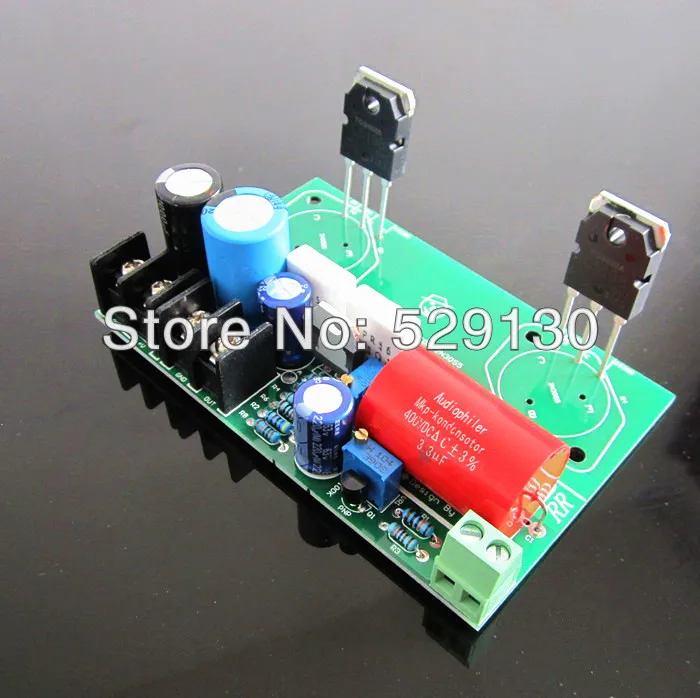

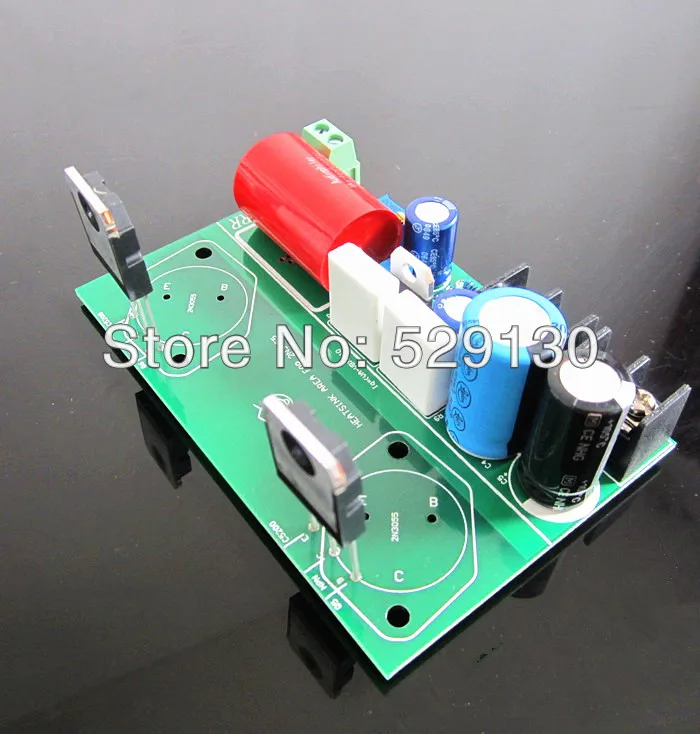

Плата платы печатной платы silkscreen с компонентными значениями очень удобно DIY

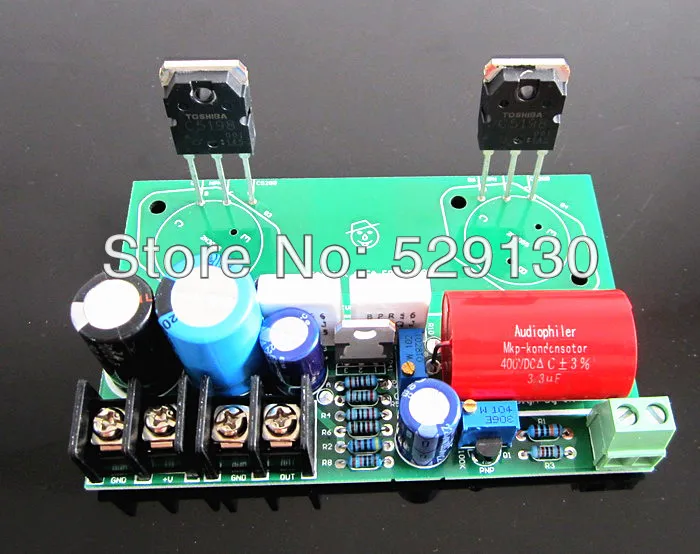

Разъемы питания постоянного тока: + V GND выберите 18-50 В напряжение постоянного тока. Черный 2Pin 8.25 мм терминал является выходным терминалом, GND (наземный сигнал), напрямую к оратору или ораторам.
Экологичность 2Pin 5 мм моно входных клемм: В GND (сигнальная земля), аудио входное соединение
Материалы используются на уровне верхнего уровня, звук точный, ровный, но не жирный, губа и вообще.
Toshiba Lord на тубе: C5200, a1943 (картинка нет, но отправляю вас), покупатели могут выбрать замену
Плата должна работать с радиатором,О, пожалуйста, помните, что ссылка не включает теплоотвод
Изображение установки для ссылки
Схемотехника для справки
