Последовательный/uart RT5350 wifi модуль со встроенной/внутренней антенной + бесплатная

Последовательный/uart RT5350 wifi модуль со встроенной/внутренней антенной + бесплатная

Добро пожаловать в мой магазин, хорошего дня!

Упаковочный лист:

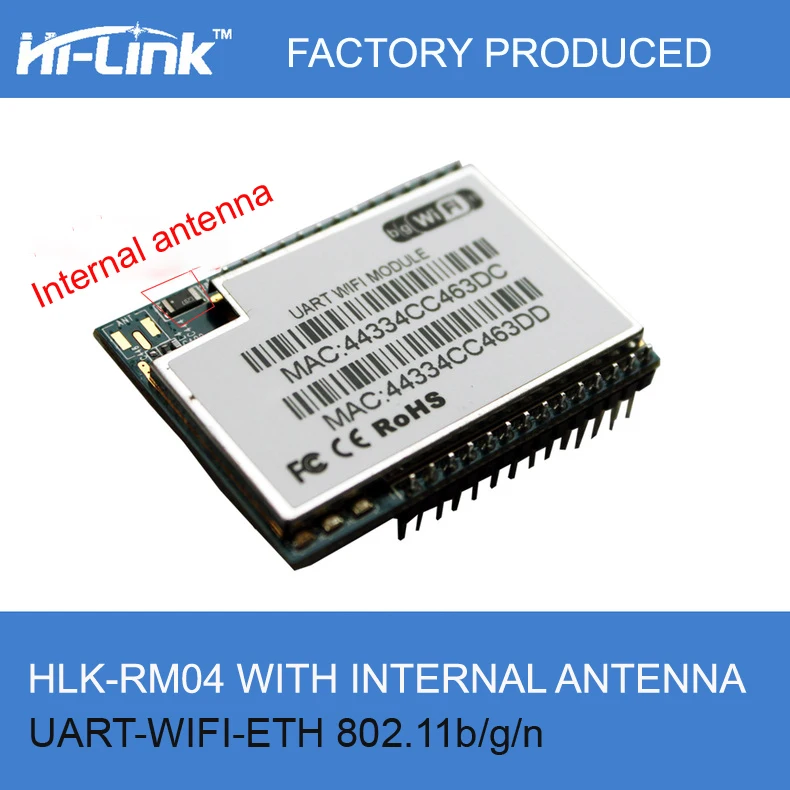

Один модуль RM04 с бортовой антенной

1 краткое введение

HLK-RM04-это новый недорогой встроенный модуль UART-ETH-WIFI (Серийный порт-Ethernet-беспроводная сеть), разработанный Shenzhen Hi-Link ElectronicTechnology co., Ltd

Этот продукт является встроенным модулем, основанным на универсальном сетевом стандарте последовательного интерфейса, встроенным стеком протоколов TCP / IP, позволяя пользователю последовательный порт, Ethernet, беспроводная сеть (wifi) интерфейс между преобразованиями.

Через модуль HLK-RM04 традиционные серийные устройства не должны менять какую-либо конфигурацию; Данные могут передаваться через Интернет-сеть. Обеспечить быстрое решение для последовательных устройств пользователей для передачи данных через Ethernet.

Оставьте мне сообщение, если вам нужна помощь

2 кратко

1. Последовательный к WIFI, последовательный к Ethernet, Ethernet к WIFI, Мультифункциональный модуль,Последовательный модуль, облегчающий доступ к сети вашего серийного устройства,Полностью прозрачная двусторонняя передача данных, Обеспечивает максимальное ограничение удобства использования и совместимости.

2. МодульВстроенный 10/100 мАдаптивный интерфейс Ethernet, скорость передачи данных до 230,4 кбит/с.

3. С лучшими в мире поставщиками микросхема сетиRalink программыСырье используется TDK/Murata крупных производителей, чтобы заложить стабильную и надежную основу.

4. Надежное системное ядро, применяется дляБезопасностьИ-БегСистема

5. Размер:40*29 (меньше чем 0ne-third кредитной карты)

6. Рабочая температура: -25 ~ 75 °C.

7. Встроенный360 мMIPS Процессор,16M Оперативная памятьИ4M FLASHИ беспроводной baseband и RF фронтальный, и различные периферийные шины.

8. Сертификация CE и FCC, Поддержка IEEE 802,11 b/g/n, поддержка прозрачного режима передачи.

9. ПоддержкаПодавляющее большинство методов и алгоритмов шифрования WIFI, WEP/WAP-PSK/WAP2-PSK/WAPI,encipher Тип: WEP64/WEP128/TKIP/AES

10. ОбеспечиваемНастройка набора инструкций AT +, Обеспечивая дружественнуюВеб конфигурацииСтраница, настроенная через Интернет.

11. Поддержка встроенныйВстроенная антеннаИВнешняя антенна.

12. Поддержка беспроводнойВозможность работы в режиме AP (как точка доступаИАвтономный режим, Реальная аппаратная точка доступа, поддержкаВсеВ WI-FI соединениеIphoneИAndroidСистемы и так далее, поддержка AP и станции онлайн одновременно.

13. ОпциональноTCP сервер/TCP клиент/UDP режим работы, Поддерживает множество сетевых протоколов: TCP/UDP/ARP/ICMP/HTTP/DNS/DHCP.

14. Поддержка DHCP для автоматического получения IP, поддержка устройства для назначения IP, когда модуль работает в режиме AP.

15. Серийная ставкаРегулируемыйМаксимальная один до230400.

Другое параметры

Индикатор состояния индикатор состояния

Экологический стандартРабочая температура:-20-70 градусов по Цельсию

РабочаяВлажность:10%-90% относительной влажности (без конденсации)

Температура хранения:-40-80 градусов по Цельсию

Влажность хранения: 5%-90% относительной влажности (без конденсации)

Дополнительные свойства Частота Полоса пропускания опционально: 20 МГц, 40 МГц, автоматическая

3. Механические Размеры

HLK-RM04 Механические Размеры (мм) показаны на следующем рисунке:

Характеристики: Полная Функция беспроводного маршрутизатора:

Поддержка5Типы режимов работы: AP, клиент, ретранслятор, мост, маршрутизатор

Возможность работы в режиме AP (как точка доступа-Рабочий режим по умолчанию. В этом режиме устройство работает как точка беспроводного доступа, поддержка plug-and-play и не требует настройки.

Режим маршрутизатора-В этом режиме устройство эквивалентно беспроводному маршрутизатору, проводные интерфейсы могут использоваться как WAN, беспроводные, используемые в качестве LAN. Несколько беспроводных клиентов могут поделиться широкополосной линией для поиска в Интернете.

 Режим ретранслятора -Используйте функцию радиосвязи устройства, добивайтесь повторения и усиления радиосигнала и формируйте новую область радиосвязи, в конечном итоге достигая цели расширения покрытия беспроводной сети.

Режим моста-С функцией соединения оборудования, во-первых, модуль RM04 устанавливает беспроводное соединение с самой передней беспроводной сетью, затем посылает беспроводной сигнал, в то же время, формирует новое беспроводное покрытие, сигнал слабый и сигнал слепой точки можно эффективно решить.

Режим клиента -AP для работы в этом режиме для основного AP-это беспроводной клиент, эквивалент карты беспроводной сети.

4. Штыри Интерфейс

Штырь этого продукта, как показано выше, определяется следующим образом:

Описание направления функции

1 VDD5V 5 Мощность вход

2 GND Power ground

3 GND G серийная отправка

4 3,3 V I 3,3 V Выходная мощность

5 LINK1 I/O Net gape 1 светодиодный индикатор

6 USB_P USB сигнала

7 USB_M USB сигнала

8 I2S_SD I2C данных/GPIO

9 I2S_CLK I2C CLK/GPIO

10 GIOP0 I/O Универсальный GPIO

11 TXOP1 I/O Net gape 1 TX-P

12 TXON1 I/O Net gape 1 TX-N

13 RXIP2 I/O Net gape 2 RX-P

14 RXIN2 I/O Net gape 2 RX-N

15 RXIN1 I/O Net gape 1 RX-P

16 RXIP1 I/O Net gape 1 RX-P

17 TXON2 I/O Net gape 2 TX-N

18 TXOP2 I/O Net gape 2 TX-P

19 RTS_N I все функциональные серийные RTS

20 UART_RX I простой серийный RX

21 UART_TX O простой серийный TX

22 RXD I все функциональные серийные RX

23 LINK2 I/O Net gape 2 светодиодный индикатор I/O

24 CTS_N O все функциональные серийные CTS

25 RIN я GPIO

26 TXD O все функциональные серийные TX

27 1,8 в Выходная сеть gape 1,8 в

28 VDD5V мощность в 5V вход

Конфигурация последовательных параметров сети

Откройте brower:192.168.16.254, доступ к Странице конфигурации, конфигурируйте параметры через Интернет в соответствии с вашими потребностями. Информация (ser2net.asp) выглядит следующим образом:

Предоставьте схему схемы и схему pcb

Применение

1. Последовательный в Eternet (режим по умолчанию)

2. Серийный до WIFI(AP)

3. Последовательный WIFI клиент

С сертификацией FCC,CE, Сертификация
