D-SUN инфракрасный датчик человеческого тела PIR-это автоматический контрольный продукт, основанный на инфракрасной технологии. Высокая чувствительность, высокая надежность, сверхнизкое энергопотребление, сверхнизкое напряжение в режиме работы. Широко используется во всех видах автоматического индукционного электрического оборудования, особенно сухих продуктов автоматического управления на батарейках

Описание товара:
Модель продукта: D-SUN модуль обнаружения человеческого тела
Диапазон рабочего напряжения: напряжение постоянного тока 4,8 ~ 20 в
Ток покоя: <50uA
Выход уровня: 3,3 В Высокий/Низкий 0 В
Режим запуска: L невоспроизводимый триггер/H повторный триггер (по умолчанию триггер повторения)
Время задержки: 0,5-200 с (регулируется) может быть сделано в диапазоне нескольких секунд-десятки минут
Время блокировки: 2. 5S (по умолчанию) может быть сделано в течение нескольких секунд-десятков секунд
Размеры платы: 32 мм * 24 мм
Угол индукции: <100 градусов угол конуса
Рабочая температура:-15-+ 70 градусов
Размер индукционного объектива: диаметр: 23 мм (по умолчанию)

Особенности:
1. Полностью автоматическая индукция: когда человек входит в диапазон обнаружения, он выводит на высокий уровень. Когда человек покидает диапазон обнаружения, автоматическая задержка выключает высокий уровень и выводит низкий уровень.
2. Фоточувствительное управление (опционально): модуль предназначен для положения, и может быть установлен Фоточувствительный контроль. Он не ощущается в течение дня или когда свет сильный. Фоточувствительное управление является дополнительной функцией, и фоторезистор не устанавливается на фабрике.
3. компенсация температуры (опционально, не устанавливается на заводе): когда температура окружающей среды поднимается до 30 ~ 32 °C летом, расстояние обнаружения немного короче, и компенсация температуры может компенсировать определенную производительность.
4. Два режима запуска: (можно перемешать)
A. Невоспроизводимый режим запуска: после того, как индукционный выход высок, выход автоматически изменится от высокого уровня до низкого уровня, когда срок задержки истекает;
B. повторяющийся режим запуска: после высокого уровня восприятия, в течение периода задержки, если человеческий организм активен в своем чувствительном диапазоне, его выход будет оставаться высоким до тех пор, пока человек не уйдет, и задержка будет высокой. Уровень изменяется на низкий (чувствительный модуль автоматически задерживает период задержки после обнаружения каждой активности человеческого организма, И время последнего действия является отправной точкой времени задержки).
5. с индукционной блокировкой времени (настройка по умолчанию: 2. 5S время блокировки): после каждого чувствительного выхода (высокий уровень становится низким), за модулем зондирования можно установить время блокировки в течение этого периода времени. Датчик не принимает никаких чувствительных сигналов.
Эта функция может реализовывать интервал между «Индукционным временем вывода» и «временем блокировки», который может быть применен к продуктам интервального обнаружения; в то же время, эта функция может эффективно подавлять различные помехи, генерируемые во время переключения нагрузки. (На этот раз можно установить на несколько десятых секунд-десятки секунд).
6. Широкий диапазон рабочего напряжения: Рабочее напряжение по умолчанию DC3.6V ~ 30В.
7. Потребление микро энергии: тихий ток <50 Микроампер, особенно подходит для сухих продуктов с автоматическим управлением на батарейках.
8. Выходной сигнал высокого уровня: он может быть легко подключен к различным схемам.

Размеры и настройки:

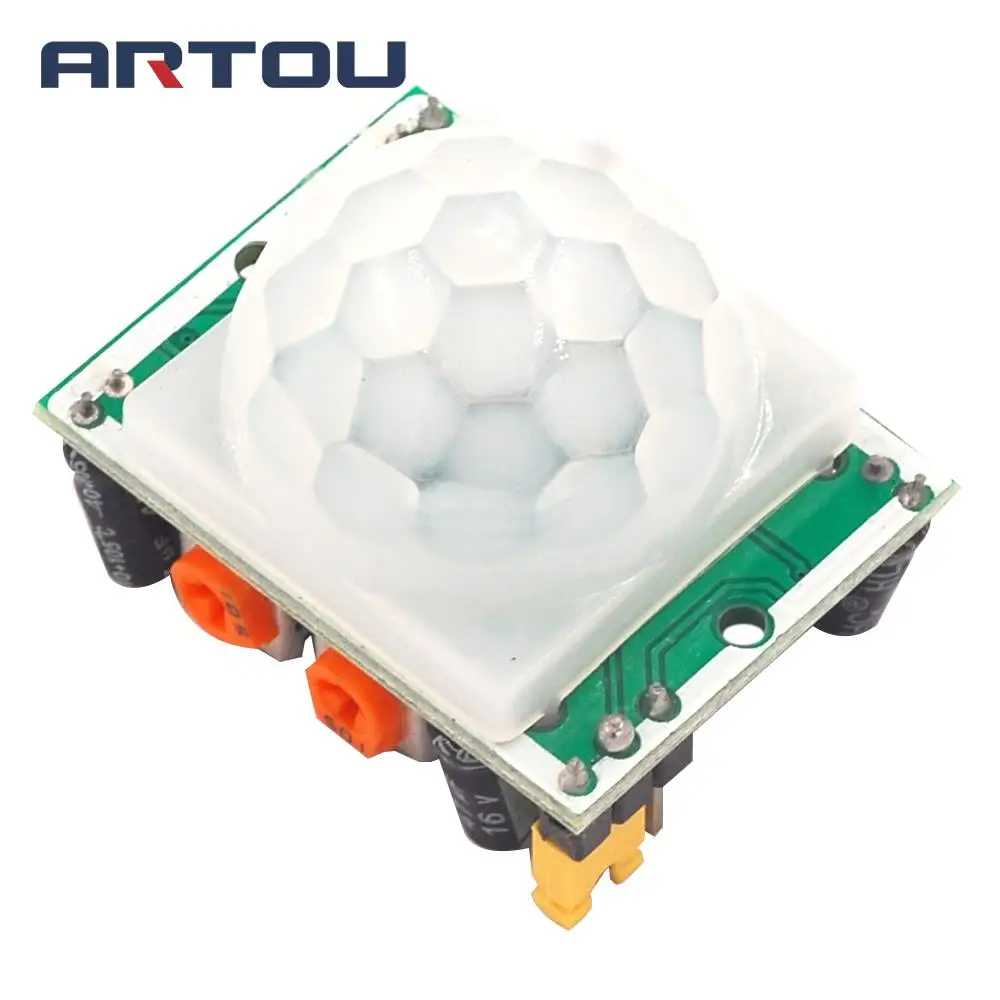

Примечание: регулировка расстояния потенциометра вращается по часовой стрелке, расстояние срабатывания увеличивается (около 7 метров), и, напротив, расстояние срабатывания уменьшается (около 3 метров).
Отрегулируйте потенциометр задержки для вращения по часовой стрелке, Индукционная задержка длиннее (около 300 S), и, напротив, Индукционная задержка укорочена (около 5S).

Инструкции по использованию:
1. Индукционный модуль имеет время инициализации около одной минуты после включения питания. В течение этого периода модуль будет выводить 0-3 раза с интервалом, и войти в режим ожидания через одну минуту.
2. старайтесь избегать помех источника света и других источников непосредственно на поверхности модуля, чтобы избежать введения помех, вызывающих сбои; использование окружающей среды, чтобы избежать потока ветра, ветер также вызовет помехи сенсору.

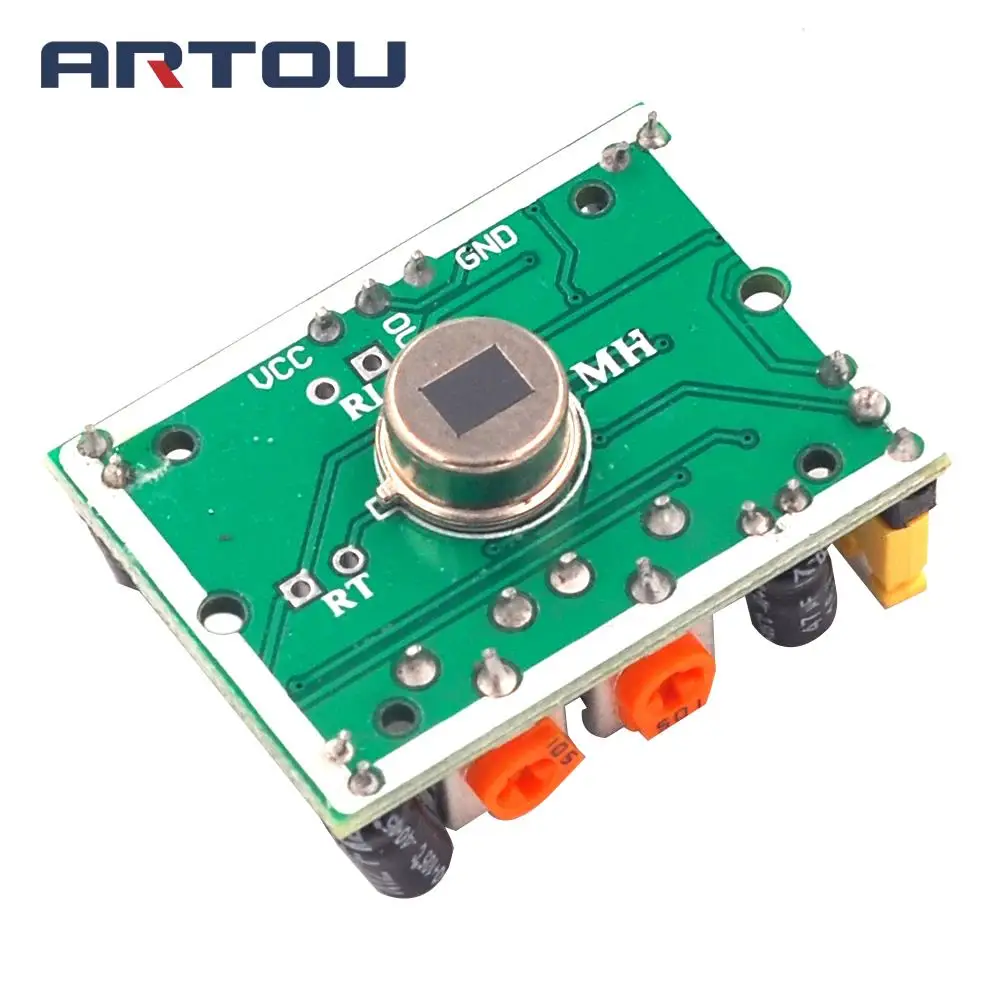

3. Модуль зондирования использует Двухэлементный зонд. Окно зонда прямоугольное, и двойной элемент (A-B элемент) расположен на обоих концах более длинного направления. Когда тело человека идет слева направо или справа налево, инфракрасный спектр достигает двойного элемента. Есть разница во времени и расстоянии. Чем больше разница, тем чувствительнее индукция. Когда тело человека переходит от передней части к зонду или от верхней части к нижней части или от нижней к верхней части, бинарный не может обнаружить изменение инфракрасного спектрального расстояния, нет разницы. Значение, поэтому индукция не чувствительна или не работает; таким образом, датчик должен быть установлен так, чтобы направление двойного элемента зонда было как можно параллельнее направлению деятельности человеческого тела, обеспечение индуктивного обнаружения человеческого тела зондом. Для увеличения диапазона углов зондирования в этом модуле используется круглая линза, которая также делает зонды со всех четырех сторон, но левая и правая стороны все еще имеют больший диапазон чувствительности, чем Верхняя и нижняя стороны, и чувствительность сильна. Требования к установке должны быть указаны выше.

Он может автоматически открывать все виды ламп накаливания, люминесцентных ламп, гудков, автоматических дверей, электрических вентиляторов, сушилок и автоматических стиральных машин и т. Д. Это высокотехнологичный продукт. Он особенно подходит для чувствительных зон, таких как проходы, коридоры и т. д. на предприятиях, гостиницах, торговых центрах, складах и домах или автоматическом освещении, системах освещения и сигнализации для безопасных зон.
