NKG3 (Подсчитывает Время восхода и захода солнца на основе широты)

Реле времени-это элемент управления со временем как блок управления и может автоматически включать и выключать источника питания различных потребителей оборудования согласно заданное время съемки в реальном времени. Контролируемыми предметами являются контурное оборудование и бытовые приборы, такие как уличные лампы, неоновые лампы, рекламные лампы, оборудование для производства, оборудование для вещания и телевидения и т. д., что требует включения и выключения в определенном времени.

(Переключатель времени может быть автоматически отрегулирован в зависимости от широты и долготы времени переключения.)

1. Функция и объем

NKG-3 реле времени (здесь и далее упоминается как реле времени) применяется для регулярно контролировать включение и выключение уличных фонарей, рекламный светильник коробки и другое оборудование в автоматическая система управления с частоты переменного тока 50 Гц, номинальное с использованием передвижного электропитания напряжения 220V в большинстве случаев и номинальный рабочий ток 3A на самом деле. Продукт может использоваться для регулировки времени включения и выключения в зависимости от широты.

Продукт соответствует требованиям стандарта GB 14048,5 и IEC 60947-5-1.

2. Модель и ее значение

3. Нормальное рабочее состояние и условия установки

3,1 влажность окружающего воздуха: -5 ~ + 40, и средняя температура не больше чем + 35 в течение 24 часов.

3,2 Высота: не более 2000 м.

3,3 Влажность: относительной влажности воздуха места установки должна быть не более 50% в тех случаях, когда максимальная температура + 40, при этом она может быть выше при низкой температуре. Специальные меры должны быть приняты для конденсации, иногда образованной из-за изменения температуры.

3,4 уровень загрязнения: 3.

3,5 в среде с взрывоопасности и не газ, который является достаточно к коррозии металла и разрушают изоляцию и не должны иметь строгую проводной пыли.

3,6 в том месте, где предоставляется с защитой от снега и анти-дождь туристическое снаряжение, но не может быть полностью водяного пара.

3,7 в месте без существенного встряхните, ударов и вибрации.

3,8 Установка класс II.

3,9 Условия транспортировки и хранения: от-25 до + 55.

Диапазон изменения напряжения 3,10: 85% ~ 110% Номинальное рабочее напряжение.

Класс защиты 3,11: IP20.

4 Основные технические параметры

4,1 Номинальное напряжение управления: 50 Гц, 220 В перем. Тока

4,2 традиционный тепловой ток: Ith 16A.

4,3 категория системы управления: AC-15.

4,4 Номинальный рабочий ток (I_E): AC-15 220 В, 3 А

4,5 сроки ошибка: ≤ 1s/d.

4,6 область контроля времени: 1 мин ~ 168 ч.

4,7 Размер диапазон регулировки: N/S -60 ° ~ + 60 °.

4,8 срок службы: ≥ 30000 раз.

4,9 Электрический выносливость: ≥ 10000 раз.

4,10 Способ установки: установленное устройство, направляющая отслежена.

Допуск против помех 4,11 см. Таблицу 1.

Таблица 1, не допускающие помех

5 контуров, размеры установки и способ подключения

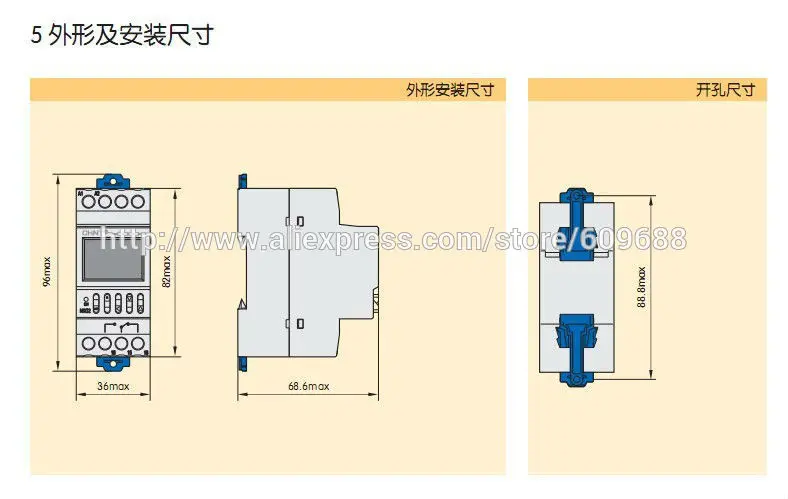

5,1 Внешние размеры и размеры установки см. На рис. 1.

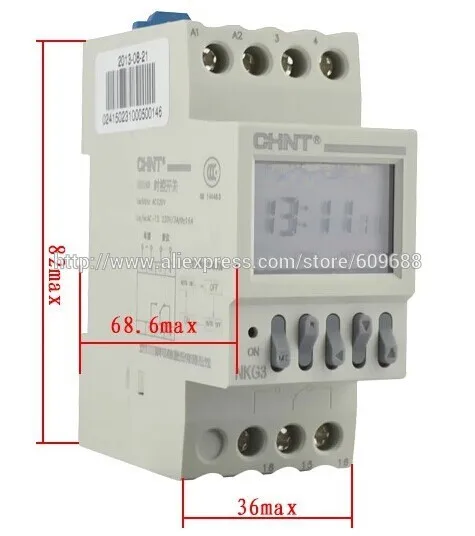

A) NKG-3 Внешние параметры b) NKG-3 Установка размер

Рисунок 1 Внешние размеры и размеры установки NKG-3

5,2 метод подключения

5.2.1 метод прямого управления

Мощность регулируемых Прибор поставляется в однофазных, которого рабочий ток не больше, чем у номинальное значение этого ключа. Метод прямого управления может быть использован, метод проводки см. Рис. 2; Для нагрузки на светильник с большим исходным током, пожалуйста, выберите метод контроля расширения контактора переменного тока.

5.2.2 однофазный метод расширения

Регулируемых прибор питание в однофазных, которого рабочий ток превышает номинальное значение этого ключа. Пожалуйста, выберите способ контроля расширения контактора переменного тока, см. Рис. 3.

5.2.3 трехфазный выбрать режим работы

Питание управляемого прибора находится в трехфазном режиме, поэтому в этом случае требуется внешний контактор переменного тока.

А) напряжение катушки контролируемого контактора-220 в перем. Тока, 50 Гц, поэтому его способ проводки определяет

Иллюстрация 4;

B) напряжение катушки контролируемого контактора-380 в перем. Тока, 50 Гц, таким образом, его способ проводки определяет

Рисунок 5.

Рис. 2 схема проводки с прямым однофазным управлением на рис. 3 схема однофазного расширения

Схема проводки с трехфазным управлением на рис. 4 (220 В для контактной катушки), Рисунок 5, Трехфазная схема управления проводкой (3800 в для контактной катушки)

6 настроек и использования

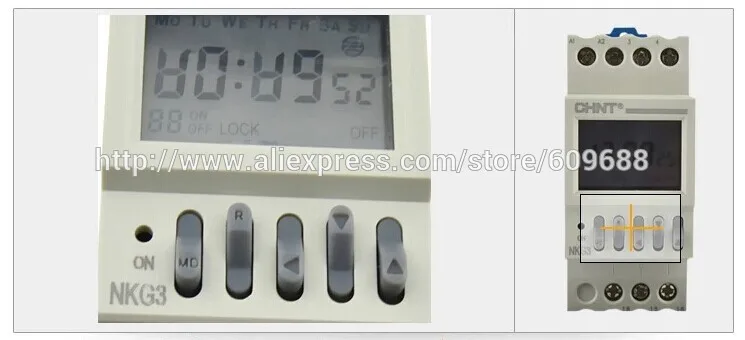

Эта панель продукта имеет пять кнопок, а именно MD (режим), R (отзыв), (сдвиг), (-) и (+), таким образом, он может регулировать соответствующий час (h), минуты (мин) и дату; Если есть какая-то рабочая индикация, переключатель времени может управляться вручную или автоматически.

6 настроек и использования

Этот продукт панель устанавливается с пятью кнопками, а именно MD (режим), R (отзыва), (переключения)» (-) и для крупного плана (+), таким образом, он может регулировать соответствующую дату (d), широту ( ), час (h) и минуту (min), а также может задать второй (sec) В режиме часов.

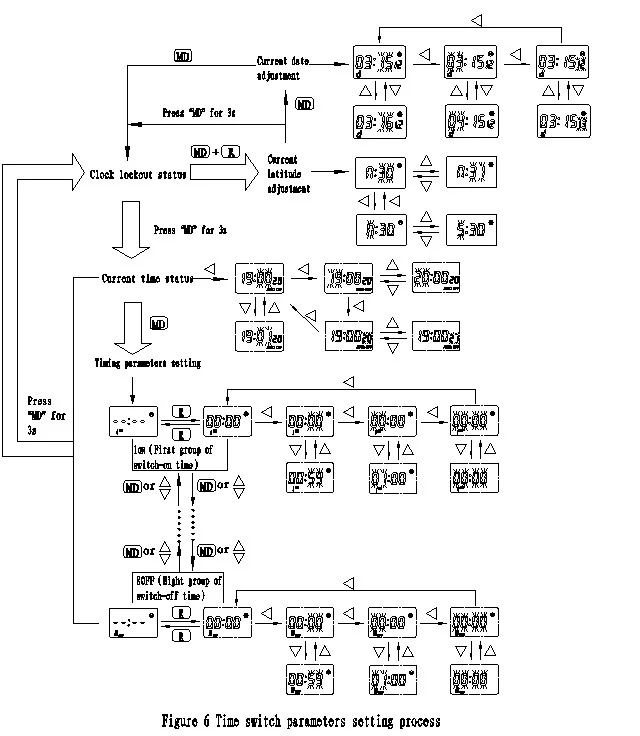

6,1 процесс установки параметров переключателя времени (см. Рис. 6).

6,2 Настройка процессов заключаются в следующем:

6.2.1 во-первых повторного включения или нажмите кнопку MD + R для того, чтобы ввести latitude интерфейс настройки

6.2.1.1 Регулировка широты и даты

6.2.1.2 нажмите, чтобы отрегулировать длину, например, местная широта 30 ° N должна быть отрегулирована на N: 30; В то время как местная широта 15 ° S отрегулирована на S: 15, см. Рис. 7.

Рисунок 7

6.2.1.3 нажмите MD, чтобы установить текущее состояние регулировки даты, нажмите, чтобы выбрать регулируемое положение, нажмите «и» на plus и minus, отрегулируйте дату отображения продукта на актуальную дату, как настоящие 15 марта должна быть установлена таким образом, чтобы 03: 15d, смотрите Рисунок 8. После установки, Нажмите MD для выхода.

Рисунок 8

6.2.2 Настройка текущего времени

6.2.2.1 нажмите кнопку MD для 3s, чтобы отменить блокировку клавиатуры, так что замок может исчезнуть, Мигает текущее положение min, вы можете нажать «», чтобы выбрать настраиваемое положение и нажмите «» и «до плюс и минус, чтобы отрегулировать время отображения до текущего времени, см.

Рисунок 9.

Рисунок 9

Параметры синхронизации 6.2.3 (время включения/выключения), Настройка

6.2.3.1 после того, как закончите работу в 6.2.2, нажмите MD, чтобы установить параметры времени, и соответствующие положение мигает, см. Рис. 10.

Рисунок 10

6.2.3.2-1 шт._На(Первого включения) настройка времени: Нажмите кнопку "", "" и "соответственно для установки-1 шт._НаВремя, широту следов широты функция регулировки; После установки час, нажмите, чтобы ввести latitude mark Установка Модель, если вы не выберете цвет, экран не мигает, И нажмите, и чтобы включить/выключить функцию регулировки широты; После этого нажмите MD для входа 1_OFF(Первый выключатель) настройка времени, см. Рис. 11.

Иллюстрация 11

6.2.3.3 1OFF (первый отключения) настройка времени: набор 1OFF время согласно шаги, указанные в 6.2.3.2.

6.2.3.4 нажмите на MD, в течение длительного периода времени, пожалуйста, нажмите "R", чтобы удалить время других групп, так что жидкокристаллический дисплей будет отображаться ", см. Рис. 12, И затем нажмите «R», чтобы вспомнить.

Иллюстрация 12

6.2.4 после установки, нажмите кнопку "MD» в течение 3 секунд изменение языка, введите в рабочем состоянии, выключатель с часовым механизмом блокировки автоматически, «Блокировка» показывает, и на рисунке 13.

Цифра 13

6,3 после блокировки переключатель, нажмите кнопку "MD” и “» в одно и то же время, чтобы Переключить ручной/автоматический статус. Непрерывно нажмите одновременно, на экране появится "выключено", "автоматического выключения”, “ON" и "на авто» последовательно, смотрите Рисунок 14. В тех случаях, когда цепь должна быть включения и выключения временно в процессе эксплуатации, комбинация кнопок может использоваться для регулировки переключатель для включения и выключения; если переключатель времени будет работать автоматически в соответствии с установленным временем, кнопка комбинации должна использоваться для регулировки переключателя на «ON AUTO» или «ON AUTO» Автоматическое выключение, затем переключатель времени может работать как установленное время, чтобы обеспечить автоматическое управление, см. Рис. 14.

Рис. 14 ручная/автоматическая настройка времени

7 нот

7,1 пожалуйста, нажмите синюю ограничительную деталь в нижней части продукта перед использованием.

7,2 переключатель в линию может быть подключен только к блоку питания ac220в, не подключайте к другому источнику питания.

7,3 если вы не можете достичь функции автоматического управления, проверьте, правильно ли отображается нижний правый угол экрана (Авто)?

7,4 внутренний аккумулятор может обеспечить только ЖК-дисплей экран дисплея и настройки, как, например, A1, A2 терминал вспомогательный источник питания, не в состоянии для того чтобы управлять релейный выход ..

7,5 Если пользователь обнаружит ошибки в продуктах, через короткое 3, 4 сброса терминал, после процедуры сброса необходимо установить снова.

7,6 если широта функция какой-то группы время схватывания открыт, установленного времени может быть автоматически регулировать путем изменения настоящие широту и даты, поэтому, пожалуйста, проверьте еще раз установленное время после изменения широты и даты.

7,7 если срок службы изделия закончился, пожалуйста, переработайте рабочий продукт или его компоненты, для не рециркулированных деталей, пожалуйста, утилизируйте, для защиты нашей окружающей среды.
