Описание товара

Waveshare плата разработки # FPGA для ALTERA Cyclone III серии CoreEP3C16 DVK600 материнская + 12 модулей |Waveshare плата разработки # FPGA для ALTERA Cyclone III серии CoreEP3C16 DVK600 материнская + 12 модулей |Waveshare плата разработки # FPGA для ALTERA Cyclone III серии CoreEP3C16 DVK600 материнская + 12 модулей |Waveshare плата разработки # FPGA для ALTERA Cyclone III серии CoreEP3C16 DVK600 материнская + 12 модулей |Waveshare плата разработки # FPGA для ALTERA Cyclone III серии CoreEP3C16 DVK600 материнская + 12 модулей |Waveshare плата разработки # FPGA для ALTERA Cyclone III серии CoreEP3C16 DVK600 материнская + 12 модулей |

Плата разработки FPGA предназначена для серии ALTERA Cyclone III, имеет встроенную систему EP3C16 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

Обзор

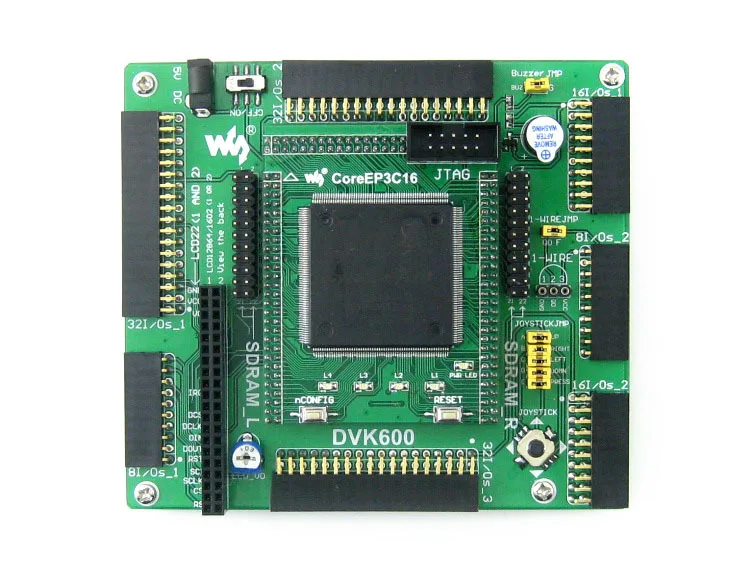

OpenEP3C16-CЭто Плата развития FPGA, которая состоит из материнской платыDVK600И основная плата FPGACoreEP3C16.

OpenEP3C16-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с устройствами ALTERA Cyclone III series FPGA. OpenEP3C16-C позволяет легко и быстро начать дизайн с процессором Nios II.

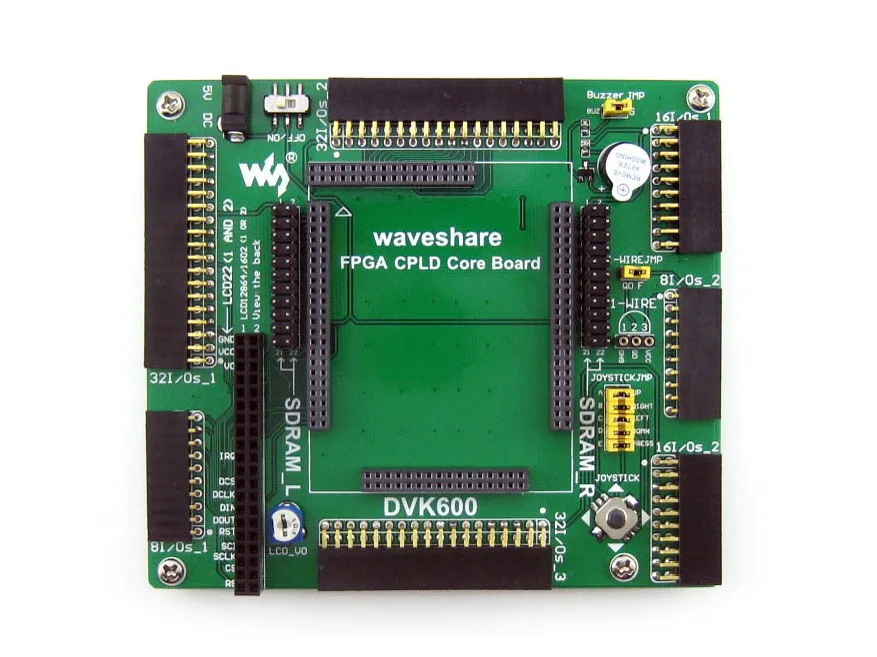

What's на Материнская плата печатная плата

  1. FPGA CPLD разъем основной платы:Для легкого подключения основных плат, которые интегрируют чип FPGA CPLD на борту
  2. Интерфейс 8I/Os_1,Для подключения комплектующих досок/модулей
  3. Интерфейс 8I/Os_2,Для подключения комплектующих досок/модулей
  4. Интерфейс 16I/Os_1,Для подключения комплектующих досок/модулей
  5. Интерфейс 16I/Os_2,Для подключения комплектующих досок/модулей
  6. Интерфейс 32I/Os_1,Для подключения комплектующих досок/модулей
  7. Интерфейс 32I/Os_2,Для подключения комплектующих досок/модулей
  8. Интерфейс 32I/Os_3,Для подключения комплектующих досок/модулей

Все интерфейсы ввода/вывода выше:

  • Способен моделироваться как USART, I2C, SPI, PS/2 и т. Д.
  • Способен управлять устройствами, такими как FRAM, FLASH, USB, Ethernet и т. д.
  1. SDRAM (синхронное динамическое ОЗУ) интерфейс
    • Для подключения платы аксессуаров SDRAM
    • Также работает как FPGA CPLD разъемы расширения
  2. ЖК-дисплей интерфейс,Для подключения LCD22, LCD12864, LCD1602
  3. Один провод (дюймы):Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
  4. 5V DC jack
  5. Джойстик:Пять положений
  6. Зуммер
  7. Потенциометр:Для регулировки подсветки LCD22 или LCD12864, LCD1602 регулировка контрастности
  8. Мощность переключатель
  9. Зуммер джемпер
  10. Перемычка с одним проводом
  11. Джойстик джемпер

Для джемперов 17-19:

  • Короткая перемычка для подключения к I/Os, используемая в коде примера
  • Откройте перемычку для подключения к другим пользовательским контактам через перемычки

DVK600 поддерживает широкий спектр различных основных плат, поэтому некоторые интерфейсы могут быть не подключены и бесполезны при подключении к определенной основной плате.

What's на CoreEP3C16

  1. EP3C16Q240C8N:Устройство ALTERA Cyclone III FPGA с функциями:
    • Рабочая частота:50 МГц
    • Операционной Напряжение:1,15 в ~ 3,465 в
    • Посылка:QFP240
    • I/Os:136
    • LEs:15408
    • Оперативная память:504kb
    • PLLs: 4
    • Отладка/программирование:Поддержка JTAG
  2. AMS1117-3.3,3,3 V регулятор напряжения
  3. AMS1117-2.5,2,5 V регулятор напряжения
  4. AMS1117-1.2,1,2 V регулятор напряжения
  5. EPCS16,Встроенная последовательная флэш-память, для хранения кода
  6. Мощность индикатор
  7. Светодиоды
  8. Кнопка сброса
  9. Nconfig кнопки:Может быть использован для настройки чип FPGA, эквивалент мощности сброс
  10. 50 м активный кристаллический осциллятор
  11. JTAG интерфейс:Для отладки/программирования
  12. Расширитель FPGA pins,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения

Фото

Примечание: OpenEP3C16-C не интегрирует любые функции программирования/отладки, требуется программист/отладчик.

Примеры

OpenEP3C16-C FPGA development board поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.

Периферийное устройство Описание продукта: Интерфейс Verilog VHDL NIOS II C
S29GL128P NorFLASH 32I/Os     Y
AT24CXX EEPROM I2C √ √ √
FM24CXX Фрам I2C √ √ √
AT45DBXX DATAFLASH SPI     √
SD карта Флэш-память SPI     √
H57V1262GTR SDRAM (синхронное динамическое ОЗУ) Параллельный     √
PCF8563 РТК I2C     √
DS18B20 Температура датчик 1-проводной √ √ √
SP3232 Последовательной связи UART √ √ √
SP3485 Последовательной связи UART √ √ √
PL2303 USB UART UART √ √ √
FT245 Usb-fifo Параллельный     √
CY7C68013A USB устройство Ввода/вывода   √
ENC28J60 Ethernet controller SPI     √
Зуммер Звуковое устройство 1I/O (ШИМ) √ √ √
Клавиатура PS/2 Вход устройства PS/2 √   √
Одной кнопки Вход устройства ---- √ √ √
4x4 клавиатуры Вход устройства 8I/Os √ √ √
Джойстик Вход устройства 5I/Os √ √ √
Светодиодный Дисплей устройства ---- √ √ √
8 SEG светодиодный Дисплей устройства 13I/Os √ √ √
Монитор с видеографической матрицей Дисплей устройства VGA √ √
Персонаж ЖК-дисплей Дисплей устройства 11I/Os √ √
Графический ЖК-дисплей Дисплей устройства 11I/Os √
3,2 дюймовый Мульти-Цвет ЖК-дисплей + сенсорный экран Устройство отображения + устройство ввода 32I/Os     √

Интерфейс отладки/программирования

Плата разработки OpenEP3C16-C FPGA интегрирует интерфейс JTAG для программирования/отладки.

JTAG названия и описание сигнала

Pin-код Название сигнала Описание продукта:
1 TCK Часы сигнала
2 GND Заземления сигнала
3 TDO Данных от устройства
4 VCC(TRGT) Цель источника питания
5 TMS JTAG state machine control
6 NC Без подключения
7 NC Без подключения
8 NC Без подключения
9 TDI Данные устройства
10 GND Заземления сигнала

Джтаг заголовок

Развития ресурсы

Руководство пользователя CD включает следующие ресурсы разработки:

  • Сопутствующее программное обеспечение (Quaters II, NIOS II и т. Д.)
  • Демонстрационный код (Verilog, VHDL и NIOS II C)
  • Схема (PDF)
  • FPGA разработка документов (спецификации и т. Д.)

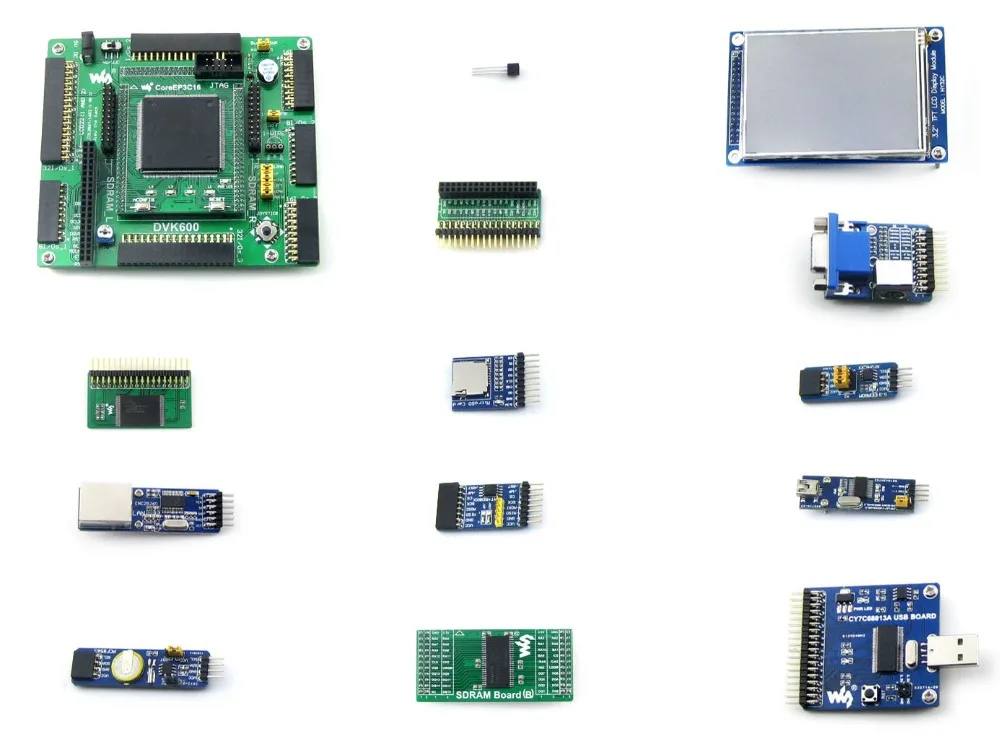

Посылка содержит

В"Стандартная посылка"И"Комплектующие для досок посылка"Ниже включены.

Стандартный посылка

  1. OpenEP3C16-C макетная плата x 1
  2. 4-контактный провод х 2
  3. 2-контактный провод х 2
  4. Кабель питания USB x 1
  5. Руководство пользователя CD x 1
-1 шт. 2 3 4 5

Аксессуар Панели посылка

  1. 3,2 дюймов 320x240 сенсорный ЖК-дисплей x 1
  2. 3,2 дюймов ЖК-дисплей адаптер (B)-1 шт.
  3. Плата VGA PS2 x 1
  4. PL2303 USB UART Board (mini) x 1
  5. NorFlash Board (B) x 1
  6. SDRAM доска (B) x 1
  7. Плата для хранения Micro SD x 1
  8. AT45DBXX DataFlash Board x 1
  9. FM24CLXX Фрам доска x 1
  10. CY7C68013A USB плата (мини) x 1
  11. ENC28J60 плата Ethernet x 1
  12. PCF8563 RTC плата x 1
  13. DS18B20 x 1
  14. Usb-разъем типа A для мини-кабеля типа B x 1
-1 шт. 2 3 4 5 6 7 8 9 10 11 12 13 14
