Этот продукт предназначен для соответствия соответствующим национальным стандартам и правилам электрической безопасности, с промышленной надежностью,Выбор оригинальных аутентичных чипов и компонентов, реле питания Acer licensing, PCB военного класса, технология SMT chip,Высокая стоимость, высокое качество многофункциональные модели контрольная панель реле, что позволяет контролировать самую низкую стоимость для удовлетворения различных потребностей.

Электронная версия ручной загрузки:(Скопируйте url-адрес в браузер, чтобы открыть)

Pan.baidu.com/s/1mTlDy

EAZY-RL контроллер V2.3 Руководство пользователя: pan.baidu.com/s/1spyh

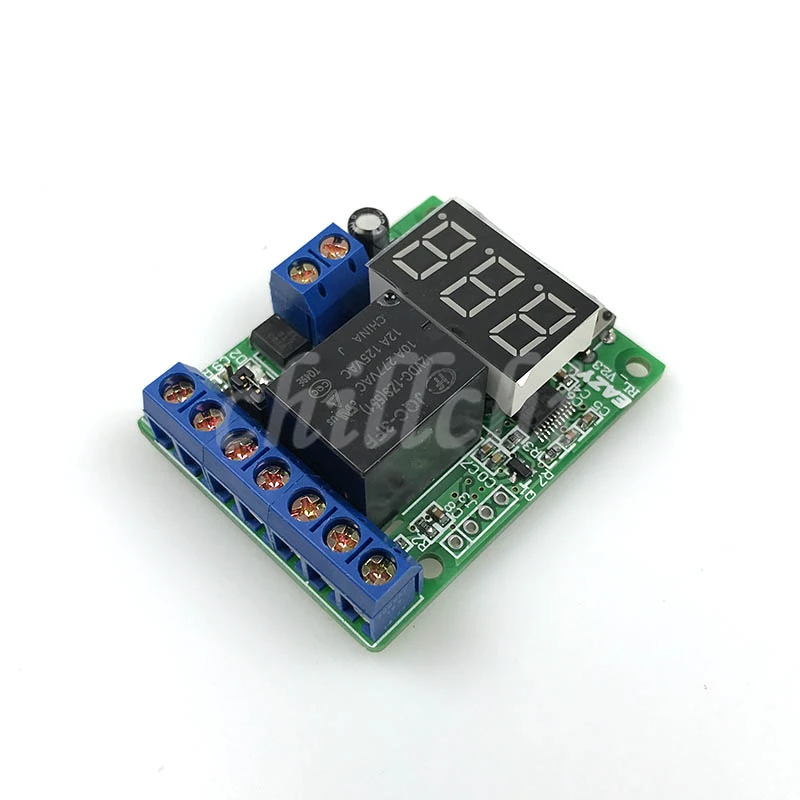

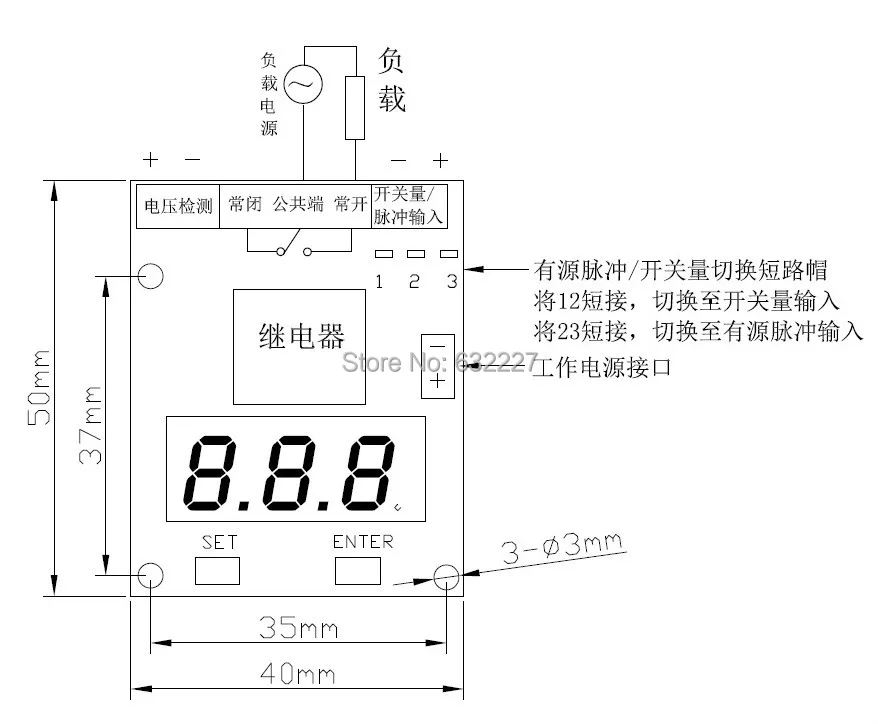

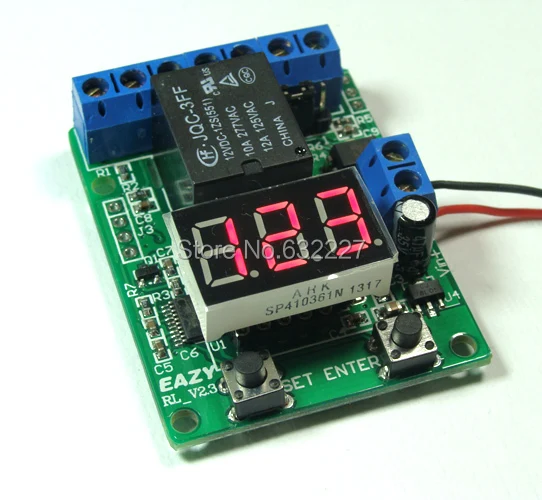

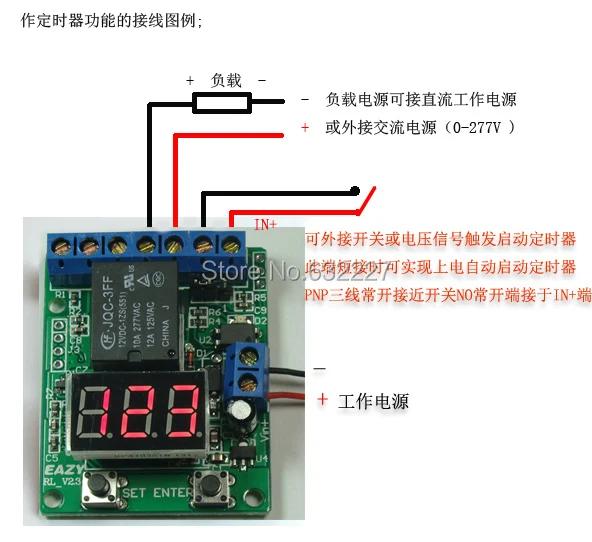

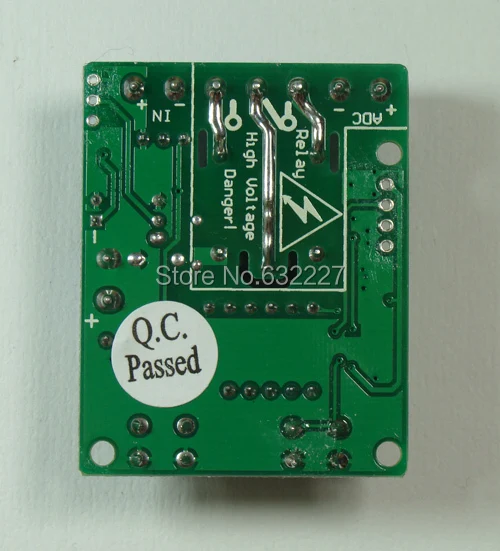

Пожалуйста, следуйте инструкциям по проводке и эксплуатации! Эта плата 12 В блок питания с диапазоном мощности постоянного тока 10-15 в, затем 5,08 мм соединительные клеммы, как показано ниже.

Релейные контакты нагрузки с тремя контактами (преобразование): общая точка, нормально замкнутая, нормально открытая, когда реле не заряжено, релейный выход, общая точка и нормально закрытый включаться, когда катушка реле заряжена, реле выбирает, общие и нормально открытые точки будут подключены.

Релейный контакт эквивалентен переключателю, проводка должна быть в серии с цепью питания нагрузки,Мощность не должна быть короткой, свяжитесь с максимальной нагрузкой тока 10A.

Несколько режимов для пользователей, чтобы свободно переключаться, многофункциональная машина, премиум-приложение!

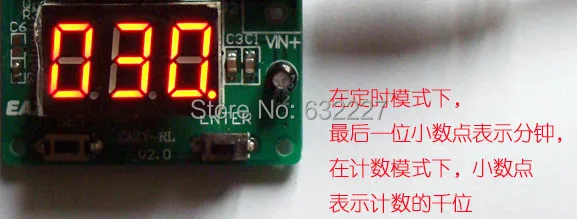

Режим отображения:

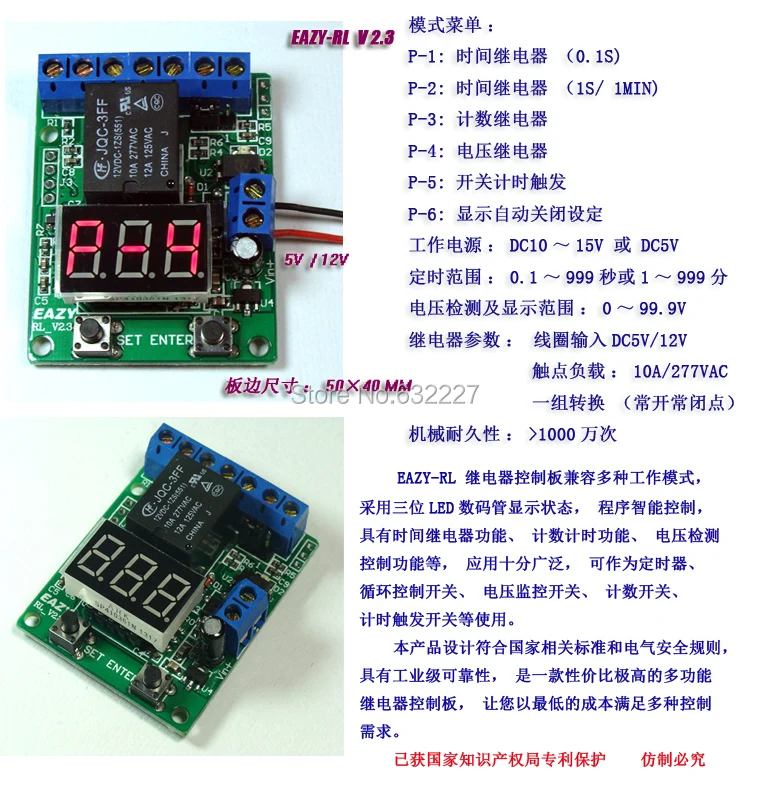

P-1: реле времени (0,1 секунд до 99,9 секунд)

P-2: реле времени (от 1 секунды до 999 секунд, от 1 минуты до 999 минут)

P-3: счетное реле (установленное значение может считать для запуска реле, опто-изолированные входы)

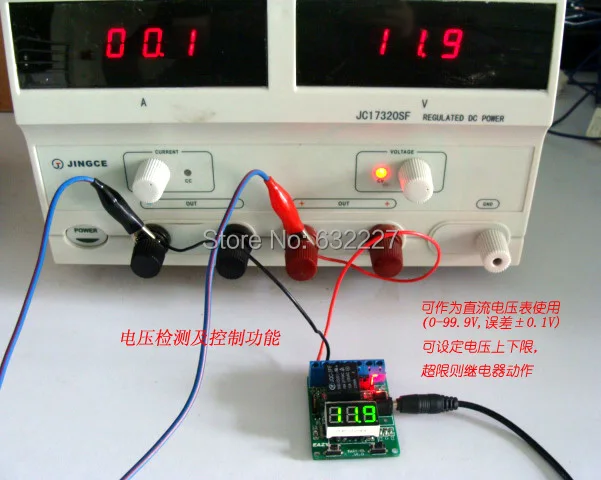

P-4: реле напряжения (может быть установлен более низкий предел напряжения, реле перегрузки)

P-5: переключатель триггера синхронизации (когда переключатель уровня ввода или таймер для установки значения триггера)

P-6: цифровой дисплей автоматически отключается в наборе (Минимальный рабочий ток 6mA / 12V)

Напряжение обнаружения и Диапазон отображения: по умолчанию DC 0-99,9 V (точность 0,1 V) или DC 0-9,99 V (Точность 0,01 V), две версии аппаратного обеспечения;

Если сбой питания в любом режиме работы, питание снова после последнего состояния системы будет продолжать работать, настройка параметров может быть отключена, чтобы сохранить, в любом режиме, нажмите клавишу ENTER три секунды, чтобы вернуться в выбранный режим.

Электрические свойстваПараметры:

• Рабочий Источник питания: DC10 ~ 15 в
• Набор конвертации (обычно открытый нормально закрытый)
• Контактная нагрузка:10A / 277VAC 10A / 30 В постоянного тока
• Контактное сопротивление: 100 мΩ(1A-6VDC)
• Механическая прочность: > 10 миллионов раз
• Электрическая прочность:> 100000 раз (10A-250VAC)
• Рабочая температура: -40 ℃ ~ 85 ℃
• Ток холостого хода: 16 мА/12 ВМинимальный, цифровой закрытый6mA / 12VИ реле своевременно45mA / 12V
• Вход внешнего сигнала: напряжение (5 ~ 12 В); Пассивный переключатель (может быть установлен до девяти, чтобы встряхнуть время задержки)
• Внешний сигнал или переключатель могут вызвать пусковое реле
• Вы можете установить время тяги T1 и время выпуска T2, также может быть одиночное выполнение цикла выполнения, установленное значение может быть приведено в действие, чтобы сохранить
• Параметры настройки режима можно выключить, чтобы сохранить на электрическом режиме выполнение продолжается после последнего отключения питания
• Модуль цифрового управления использует гнездо, дисплей может быть выключен автоматически.

Плата EAZT-RL-V версии, с EAZY-RL-VT ресторана (36 долларов) версия отличается в следующей таблице:

P-1 модели от 0,1 до 99,9 секунд время демо-видео:Tudou.com/programs/view/qk_nONNhXlA/

P-1, P-2, P-3 модель,Используется в качестве реле времени, реле времени, счетное реле приложения видео: контроль 220 В AC лампа:Tudou.com/programs/view/tSX091IGb3I/

Реле напряжения (управление измерителем напряжения) демонстрационное видео;Tudou.com/programs/view/yXPVSZ-X2bQ/

Режим P-5, функция переключения времени триггера демонстрационное видео:

Tudou.com/programs/view/y6PJVrgwhcg/

P-1 реле:

Диапазон времени: 0,1 до 99,9 секунд; Таймер можно настроить два значения таймера T1 (натягивающая времени), T2 (время выпуска), вы можете выполнить бесконечный цикл или один обратный отсчет до выполнения.

Демо-видео:Tudou.com/programs/view/qk_nONNhXlA/

P-2Реле времени:

Реле времени или реле для использования, диапазон времени по умолчанию: 0~999 секунд/0~999 минут можно переключить; Также можно изменить в соответствии с потребностями пользователя1 до 999 часов/0~999 секунд для переключения(Примечание сообщение снимается).

Выполнение петли:

К тому времени, когда режим реле, пользователь может установить реле pull- time T1 и время выпуска T2, T1 установлен в 3 минуты, например, T2 в течение семи секунд, затем Запуск реле сначала будет выполнять 3 минуты 7 секунд, затем вытягивать время релиза и так далее.

Когда вы установите значение времени T1 и T2, система отключится, чтобы сохранить установленное значение, следующий Запуск будет автоматически загружен T1 время, чтобы ждать начала работы. Нажмите ENTER, чтобы начать.

Одноразового выполнения синхронизации:

Если установлен только T1 (время вытягивания), T2 (время выпуска)-0, реле таймером работает после времени остановки T1, без циклической работы, на этот раз можно использовать как таймер, время синхронизации T1 завершено, реле выпущено, в этот момент нажмите клавишу ввода, Система повторяет время T1 для запуска синхронизации.

Если T1 ( pull- time) установлен в 0, реле было в высвобожденном состоянии (не запускается нормально закрытый включенный, нормально открытые точки выключены).

К тому времени, когда Режим реле, нажмите ENTER на печатной плате, или с помощью внешнего переключателя/импульсного входного интерфейса, можно управлять пуском и остановкой реле времени. При обычной эксплуатации внешний вход переключателя не влияет на регулярную работу, чтобы определить в конце, есть внешний переключательЗапустит таймер снова или вход сигнала.

Использование внешнего сигнала для запуска реле таймера запуска, требует сигнала или увеличения края внешнего импульсного сигнала (от низкого до высокого),Если уровень ввода остается неизменным (или переключатель не двигается), не запускает таймер.

Короткие Входные клеммы внешнего переключателя, мощность может быть достигается Автоматически запускать таймер.

P-3 подсчета реле:Для внешнего импульсного или коммутационного счетчика, максимальное количество 3999, и установите девять внешних значений задержки депонирования сигнала.

Режим подсчета может быть установлен на реле значения подсчета, когда внешний входной подсчет достигает установленного значения, реле параметров будет нажимать «P-2 Режим реле времени» установлен для выполнения, наименьшее устройство в течение одной секунды, например, вы устанавливаете Время в режиме реле времени через две секунды после выпуска, Затем подсчитайте установленное значение, реле будет тянуть две секунды, а затем отпустить, если параметры реле времени установлены до 0, число достигает установленного значения, состояние реле отрицается (релиз становится тянуть, вытягивание становится выпуском).

P-4 реле напряжения:

Используйте функцию контроля напряжения, можно установить более низкие ограничения на напряжение, напряжение превышает верхний предел реле под напряжением (или сброс) до тех пор, пока напряжение не упадет ниже нижнего предела, было установлено для освобождения (или вытягивания), этот режим можно использовать d для контроля и контроля напряжения, Также можно использовать в качестве DC вольтметр переменного тока, измеритель напряжения Диапазон отображения: DC 0-99,9 V или DC 0-9,99 вольт постоянного тока (с различными аппаратными варианты доставки по умолчанию является DC0-99.9V).

Этот режим может быть установлен на верхний предел стоимости контроля напряжения, при этом нижний предел напряжения значение коррекции (-0,5 ~ + 0,5 V).

Эта функция может быть использована в качестве батареи, батареи перенапряжения, защиты питания или разряда батареи, вы можете обнаружить разрядку напряжения батареи через внешнюю нагрузку (цементное сопротивление) для использования в качестве детектора разрядки аккумулятора.

Долгое Время в режиме P-4, нажмите кнопку SET в течение трех секунд после релиза, реле контроля напряжения логического состояния будет сведено на нет, вы можете использовать эту операцию для достижения напряжения, превышающего Верхнее предельное реле, или напряжение ниже нижнего пределаРеле заряжено.

Режим управления напряжением демонстрационное видео:

Tudou.com/programs/view/D7zAOiEjvZI/

Tudou.com/programs/view/yXPVSZ-X2bQ/

P-5 переключатель времени триггер

Может быть переключателем или внешним входным уровнем синхронизации(Затем переключатель/импульсный входной терминал "IN"), Запустите таймер или Реле переключения времени заданного значения. Время и режим P-2 T1, T2 для одной и той же группы, 1-999 секунд или минут регулируется.

Если внешний переключатель остается закрытым или удерживается до уровня заданного значения T1, обратный отсчет действителен, если таймер внешнего переключателя T1 меньше установленного значения потерян, обратный отсчет, чтобы остановить ожидание и начать снова. Например: вы устанавливаете в течение 5 секунд T1 , T2 в течение 2 секунд, внешний переключатель нажимается 5 секунд, реле будет тянуть две секунды, а затем отключать, в противном случае реле не тянет. Если установлен в 5 секунд T1 , T2 0, внешний переключатель нажимается 5 секунд, реле изменяется, чтобы вытянуть Внешний переключатель, нажимается 5 секунд снова, реле изменяется на релиз.

Режим P-5, функция переключения времени триггера демонстрационное видео:

Tudou.com/programs/view/y6PJVrgwhcg/

P-6 цифровое управление автоматически выключает набор

P-6 модель используется для установки цифрового автоматического выключения (0-9 минут, 0 всегда включен) для уменьшения заряда контроллера, цифровая трубка выключена, когда Минимальный ток в режиме ожидания составляет 6 мА/12 В. Каждый режим может быть выключен в цифровом трубном дисплее только закрыт, реле не влияет.

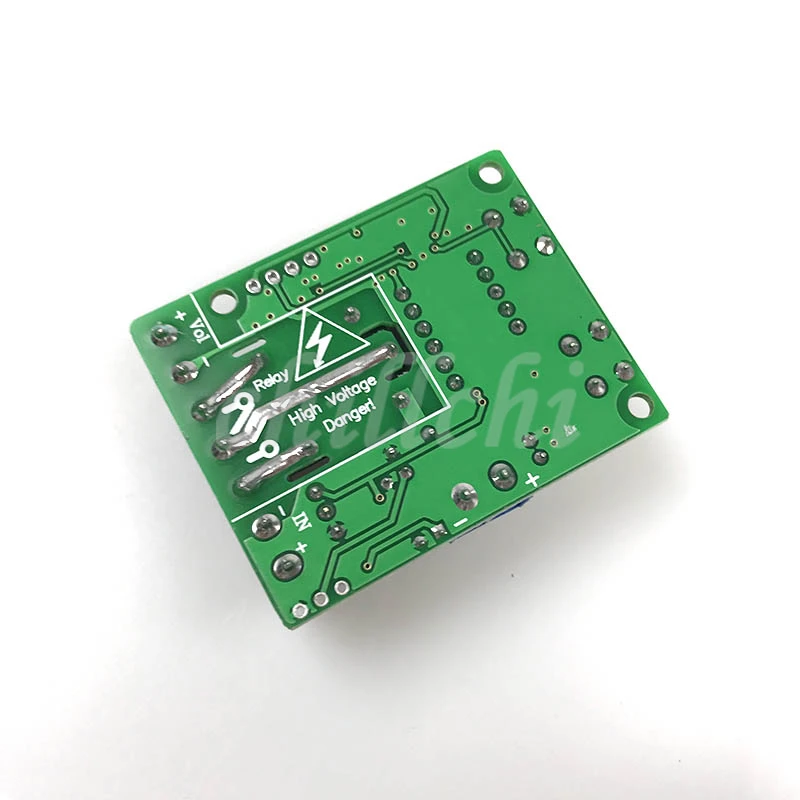

Зона проводки реле отмечена предостережениями безопасности и процессом обработки канавок для электрической изоляции, высокотоковые провода увеличивают припой.
