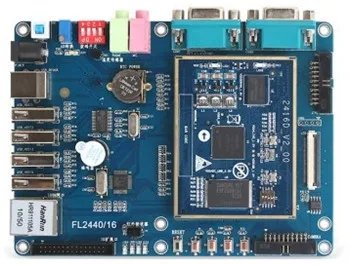

FL2416 ARM9 S3C2416 Развития Борту (Linux 3.1.8) 4.3 дюймов LCD 64 М DDR2 256 SLC NandFlash 400 МГц | Электронные

CPU Модуль Особенности

ключевым Параметром

ПРОЦЕССОР

Samsung S3C2416X процессор, ARM926EJ ядра,

65-нм КМОП-, основной частоты до 400 МГц

RAM

64 М Байт DDR2

Flash

256 М Байт SLC NandFlash

рабочая Температура

-10 ~ + 70d

размеры

730 мм × 548 мм

напряжение

5 В

Температура хранения

-40 ~ + 85

влажность

10% ~ 95%

Совместимость С ОС

WinCE6.0, Linux 3.1.8

функция

EINT/GPIO

EINT 16x GPIO; GPIO взлеты до 100

ЖК-

RGB 24

EBI АВТОБУС

16x EBI АВТОБУС

аудио

1x AC97/IIS/PCM (многоразовые)

IIC

1x IIC

SPI

1x SPI

UART

4x UART (три 3-строчный, один 5-строчный) или 3x UART (один 3-линия, два 5-линии)

USB HOST

1x USB HOST 1.1

USB Устройства

1x USB Устройства 2.0

SD/MMC

2x SD/MMC

AD

10x12 байт AD, в том числе 4-канальный резистивный сенсорный интерфейс

2D/3D

поддержка 2D графическое ускорение

ШИМ

4x ШИМ

RTC

1x RTC

загрузки

7 контакты

JTAG

1x JTAG

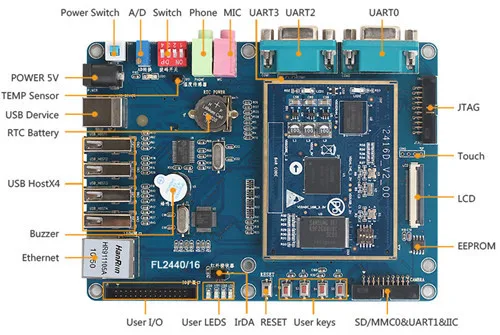

базовая Плата Особенности

ЖК-

RGB 24

A/D

10x A/D

 IIC

1x IIC EEPROM

SPI

1x SPI

 UART

4x UART (три 3-строчный, один 5-строчный) или 3x UART (один 3-линия, два 5-линии)

USB HOST

4x USB HOST

 USB Устройства

1x USB Устройства

 SD/MMC

2x SD/MMC

 Ethernet

1x10/100 М адаптивный интерфейс Ethernet

 JTAG

1x JTAG

 клавиатура

4x клавиатура

 EINT

16x EINT

 загрузки

поддержка SD карт и NAND загрузки

 аудио

интерфейс IIS

 LED

4x LED

 Датчик температуры

18B20

 IRDA

HS0038B

 сброс

1x сброс

 переключатель

выключатель питания

мощность

один интерфейс питания

 зуммер

1x Зуммер

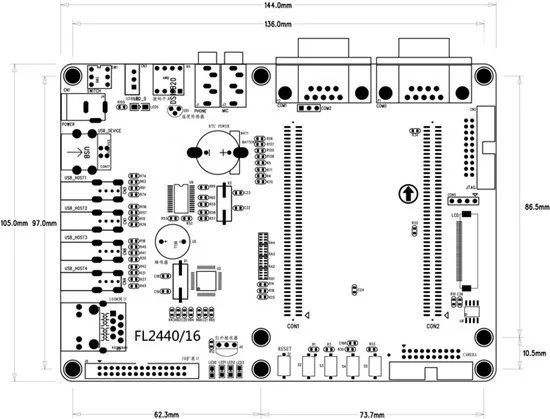

 размеры

144 мм × 105 мм

RTC

1x CR1220 батарея кнопки, чтобы сохранить время, когда сила

 кросс-компилятор

arm-linux-gcc-4.2.2

мигающий Метод

1. Flash файл изображения Usb через USB (может быть использован для вспышки некоторые файлы, легко для отладки)

2. Flash файл изображения Usb через SD карту (простым и быстрым, подходит для массового производства и системы-обновление в натуральном выражении);

3. Fully поддержка мигающий под Windows XP

 U-boot

U-Boot-1.3.4

Nand загрузки

поддержка USB OTG2.0 скачать

поддержка командной строки мигает uboot. бен, ядро zImage и yaffs2 файловая система

mmc. bin

поддержка sd-карта форума мигает

поддержка мигающий Linux с помощью sd-карты

поддержка USB OTG2.0 мигает Uboot, ядра и файловой системы

Linux Ядра

версия: Linux-3.1.8

поддержка YAFFS2 файловая система

сторожевой водитель

водитель RTC

4x СВЕТОДИОДНЫЙ драйвер

4x инструкция водитель кнопку

шим зуммер драйвер

АЦП драйвера

сенсорный экран драйвер контроллера ПРОЦЕССОРА

ЖК-драйвер (4.3 ", 5.6 ", 7 ", 8 ", 10.4 ")

драйвер USB Host, поддержка u-диск, bluetooth, USB Wi-Fi, USB 3 Г и других устройств USB

USB мыши и клавиатуры

USB камеры

SD card driver

3 Г водитель

поддержка GPS с интерфейсом драйвера

LCD vga драйвер

драйвер последовательного порта

USB драйвер WiFi

аудио драйвер (UDA1341)

Ethernet (DM9000)

USB к последовательному порту водителя

инфракрасный приемник драйвер

водитель датчик температуры

файловая Система

busybox-1.13.3

командной Строки

Программа тестирования

АЦП преобразовать процедуры тестирования

клавиатура программы тестирования

LED программа тестирования

IIC тестирование программы

SPI программы тестирования

сторожевой программа тестирования

шим зуммер тестирование программы

графический Дисплей

разрешение: 480*272, 640*480, 800*480, 800*600 пикселей

графическая Система

Qtopia-2.2.0: классический встроенный графический интерфейс системы. под Linux, она будет запускаться автоматически. как сенсорный экран

и USB мышь доступны с ним в то время как бывший один по умолчанию.

поддержка сенсорного экрана и USB мышь

Qtopia2.2.0 не является обязательным.

Qtopia2.2.0 по умолчанию, включая применение программы тестирования, которых исходные коды открыты и просто для справки. в

программа список выглядит следующим образом:

графические Приложения

тестирование Программы

тест СВЕТОДИОДОВ: для проверки ИНДИКАТОР мигает или не в соответствии с требованиями

зуммер тест: для проверки ШИМ может контролировать зуммер, изменяя частоту ШИМ

преобразование АЦП тест: для проверки значения, приведенные на изменения в интерфейсе с вращающимся.

3 Г набор: поддержка WCDMA, CDMA2000 и TD-SCDMA. после набора, мы могли бы путешествовать по Интернету через

браузер.

wi-fi: USB Wi-Fi является приемлемым. DHCP может использоваться для распределения IP, шлюз и DNS. после подключения, интернет-серфинг

доступна.

Picture viewer

Media player

календарь, часы, калькулятор и IE браузером

управление файлами

терминал

несколько игр
