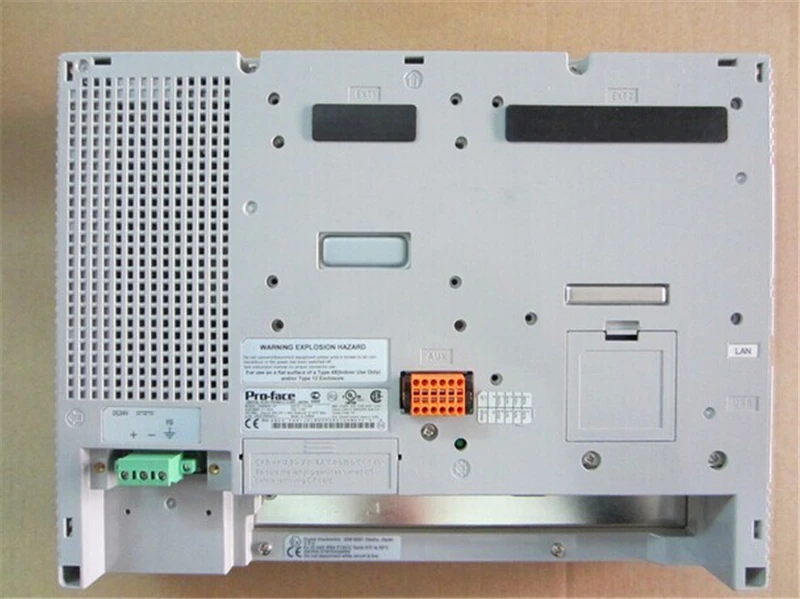

Новый и оригинальный AGP3600-T1-D24 12 1 "сенсорный экран HMI дюймов Сенсорная панель

Модель

AGP3600-T1-D24

Дисплей Тип

На тонкопленочных транзисторах на тонкоплёночных транзисторах Цвет ЖК-дисплей

Диагональ экрана

12,1"

Разрешение

800x600 пикселей (SVGA)

Зерностость

Ш 0,3075 x в 0,3075 мм [Ш 0,01 x в 0,01 дюйма]

Эффективный Дисплей зона

Ш248xв186,5 мм [ш9, 76xВ7, 34 дюйма]

Дисплей Цвета

65536 цветов (не мигает)/16384 цветов (мигает)

Подсветка

Когда GP версия 5 и более поздняя: <br> * 1

Яркость Управление

8 уровней (регулируется сенсорной панелью)

Контраст Управление

Не применимо

Подсветка Услуги жизни

50000 часов. Или более (непрерывная работа при 25 градусах Цельсия до того, как яркость подсветки уменьшается до 50% или подсветка начинает мигать)

Язык шрифтами

Японский: 6962 (стандарты JIS 1 и 2) (включая 607 символов без кандзи), ANK: 158 (корейские, упрощенный китайский и традиционный китайский шрифты загружаются.

Размеры характера

Стандартный шрифт: 8x8,8x16,16x16 и 32x32 пикселей, обводка: 6-127 пикселей, шрифт изображения: 8-72 пикселей

Размер шрифта

Стандартный шрифт: ширина может быть расширена до 8 раз., Высота может быть расширена до 8 раз.

8x16 точек

100 char. X 37 строк

16x16 точек

50 char. X 37 строк

32x32 точек

25 char. X 18 рядов

8x8 точки

100 char. Х 75 строк

Программа зона

Флэш-память EPROM 132 КБ

Количество шагов

Эквивалентно 15000 шагов

Переменным сечением

SRAM 64 Кб (используется литиевая батарея)

Применение памяти

Флэш-память EPROM 16 Мб

Резервное копирование данных

SRAM 320кб (используется литиевая батарея) * 5

Точность часов

65 сек/месяц (отклонение при комнатной температуре и отключение питания)

Сенсорный экран Тип панели

Резистивная пленка (аналоговая)

Сенсорный экран Панель Разрешение

1024X1024

Сенсорный экран Панель Услуги жизни

1000000 раз или больше

Последовательный порт (COM1)

RS-232C/422/485, асинхронная передача, длина данных: 7 или 8 бит, Четность: Нет, четный или нечетный, стоп-бит: 1 или 2 бит, скорость передачи данных: 2400 бит/с до 115,2 кбит/с, разъем: D-Sub9 (вилка)

Последовательный порт (COM2)

RS-422/485, асинхронная передача, длина данных: 7 или 8 бит, Четность: Нет, четный или нечетный, стоп-бит: 1 или 2 бит, скорость передачи данных: 2400 бит/с до 115,2 кбит/с, 187,5 кбит/с (MPI), разъем: D-Sub9 (розетка)

Ethernet (LAN)

IEEE802.3i/IEEE802.3u, 10BASE-T/100BASE-TX, разъем: модульный разъем (RJ-45) x 1

Модуль расширения-1 шт.

Блок расширения связи x 1

Модуль расширения 2

VM/DVI Входной блок расширения x 1

USB (TYPE-A)

Соответствует USB1.1 (TYPE-A) x 2, Питание Напряжение: DC 5 V ± 5%, Выход ток: 500 мА или меньше, Связь расстояние: 5 м или меньше

Расширение памяти

Функция расширения памяти x 1 (Внутренняя крышка интерфейса)

Cf-карта

Компактная вспышка слот для карт памяти cf (TYPE-II) X 1

Звук Выход

Динамик Выход, 70 мВт (Номинальная нагрузка: 8 Ом, диапазон частот: 1 кГц), разъем: комплект из 2 предметов клеммной колодки (AUX)-1 шт.

AUX Вход/Выход

Сигнализация Выход, Выход, зуммер Выход, номинальная Напряжение: DC24V, номинальный ток: 50mA, удаленный сброс Вход, Вход Напряжение: DC24V, разъем: комплект из 2 предметов клеммной колодки (AUX)-1 шт.

Модель

AGP3600-T1-D24

Номинальная Вход Напряжение

DC 24 V

Вход Напряжение предельных значений

От 19,2 до 28,8 в постоянного тока

Допустимые Напряжение падение

10 мс или меньше

Мощность потребления

50 Вт или меньше

Пускового тока

30 A или меньше

Напряжение выносливость

Переменный ток 1000 в, 20 мА в течение 1 минуты (между зарядкой и клеммами FG)

Сопротивление изоляции

DC500V 10 МОм (мин.), (между зарядкой и клеммами FG)

Окружающего воздуха Температура

От 0 до 50 градусов по Цельсию

Для хранения Температура

От-20 до 60 градусов по Цельсию

Влажность окружающего воздуха

10 до 90% относительной влажности (температура влажной лампы: 39 градусов Цельсия макс.-без конденсации.)

Влажность при хранении

10 до 90% относительной влажности (температура влажной лампы: 39 градусов Цельсия макс.-без конденсации.)

Защита от пыли

0,1 мг/м & sup; 3; или менее (непроводящие уровни)

Степень загрязнения окружающей среды

Для использования в окружающей среде степень загрязнения 2

Атмосферу

Свободной от агрессивных газов

Давление воздуха (диапазон высоты)

От 800 до 1114 ГПа (2000 м [6 561 футов] над уровнем моря или меньше)

Сопротивляемостью при колебательном движении

IEC/EN61131-2 соответствует, 5-9 Гц Одиночная амплитуда 3,5 мм [0,14 дюйма], от 9 до 150 Гц фиксированное ускорение: 9,8 м/с & sup; 2;, X, Y, Z направления в течение 10 циклов (100 минут)

Сотрясение сопротивление

Соответствие IEC/EN61131-2, 147 м/с & sup; 2; X, Y, Z направления 3 раза

Шум иммунитет

Напряжение шума: 1,000Vp-p, длительность импульса: 1 & micro; s, время подъема: 1ns, (через симулятор шума)

Электростатического разряда иммунитет

Метод контактного разряда: 6кВ (IEC/EN61000-4-2 уровень 3)

Заземления

Функциональное Заземление: Сопротивление заземления 100Ω, 2 мм & sup; 2; или более толстый провод, или Применимый стандарт вашей страны. (То же самое для FG и SG терминалов)

Структура

Эквивалент IP65f NEMA #250 Тип 4X/13 (передняя поверхность встраиваемой панели) * 7

Установка конфигурации

Встроенные панели

Метод охлаждения

Естественная циркуляция воздуха

Вес прибл.

3 кг [6,6 фунтов] или меньше (только для дисплея)

Внешние размеры

Ш 313 x в 239 x г 56 мм [Ш 12,32 x в 9,41 x г 2,2 дюйма]

Панель срез размеры

Ш301,5xв227,5 мм [ш11, 87xВ8, 96 дюймов], толщина панели: от 1,6 до 10 мм [от 0,06 до 0,39 дюймов] * 8
