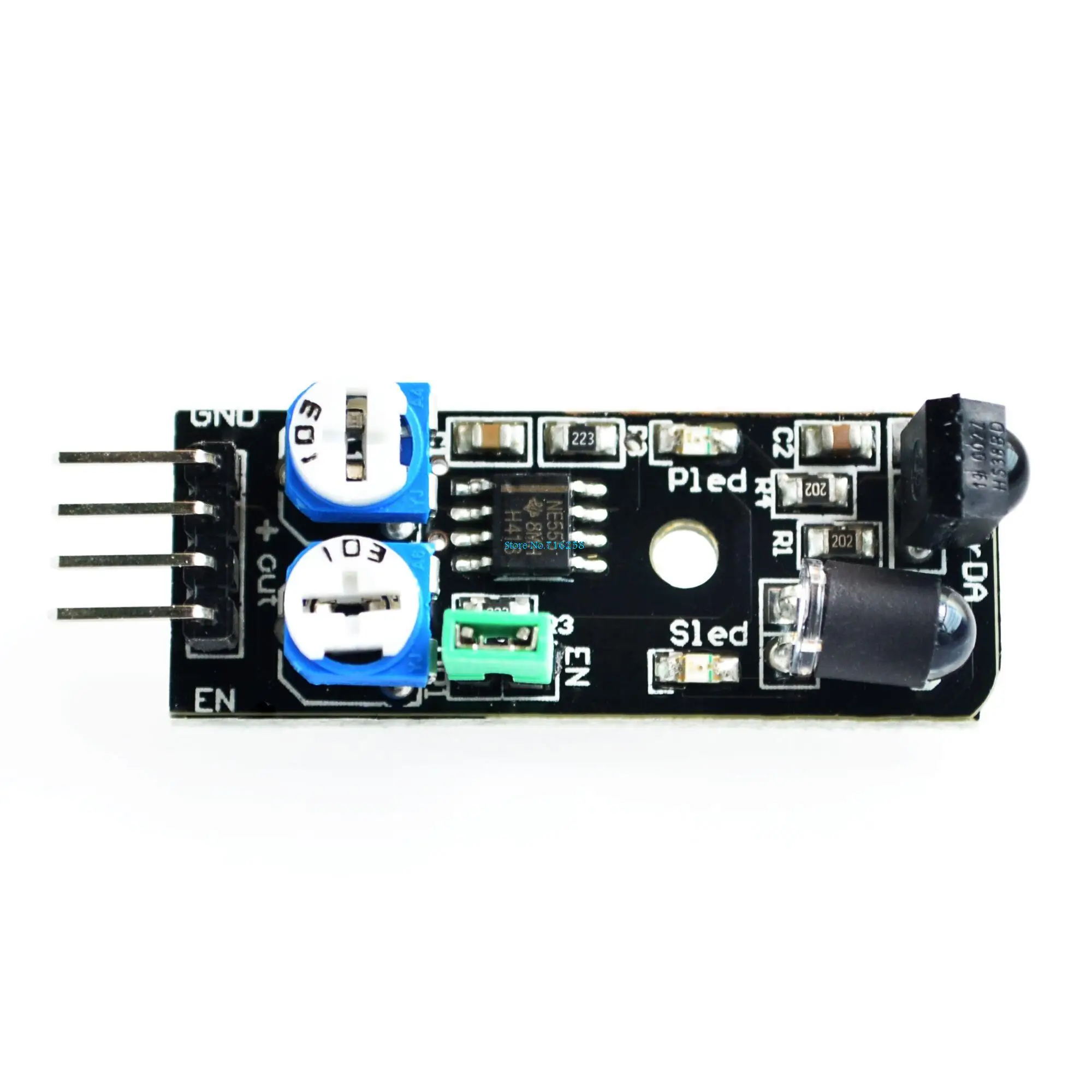

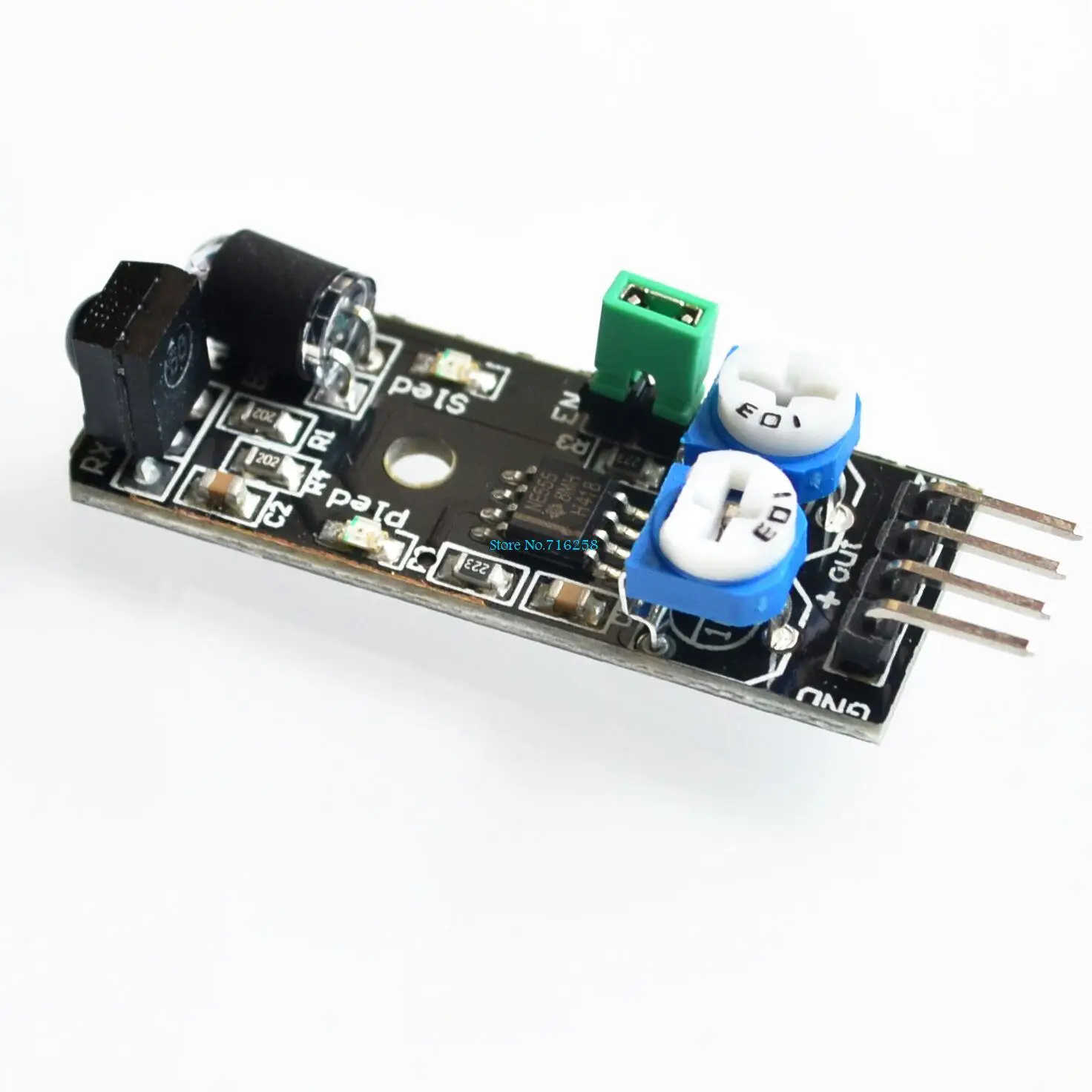

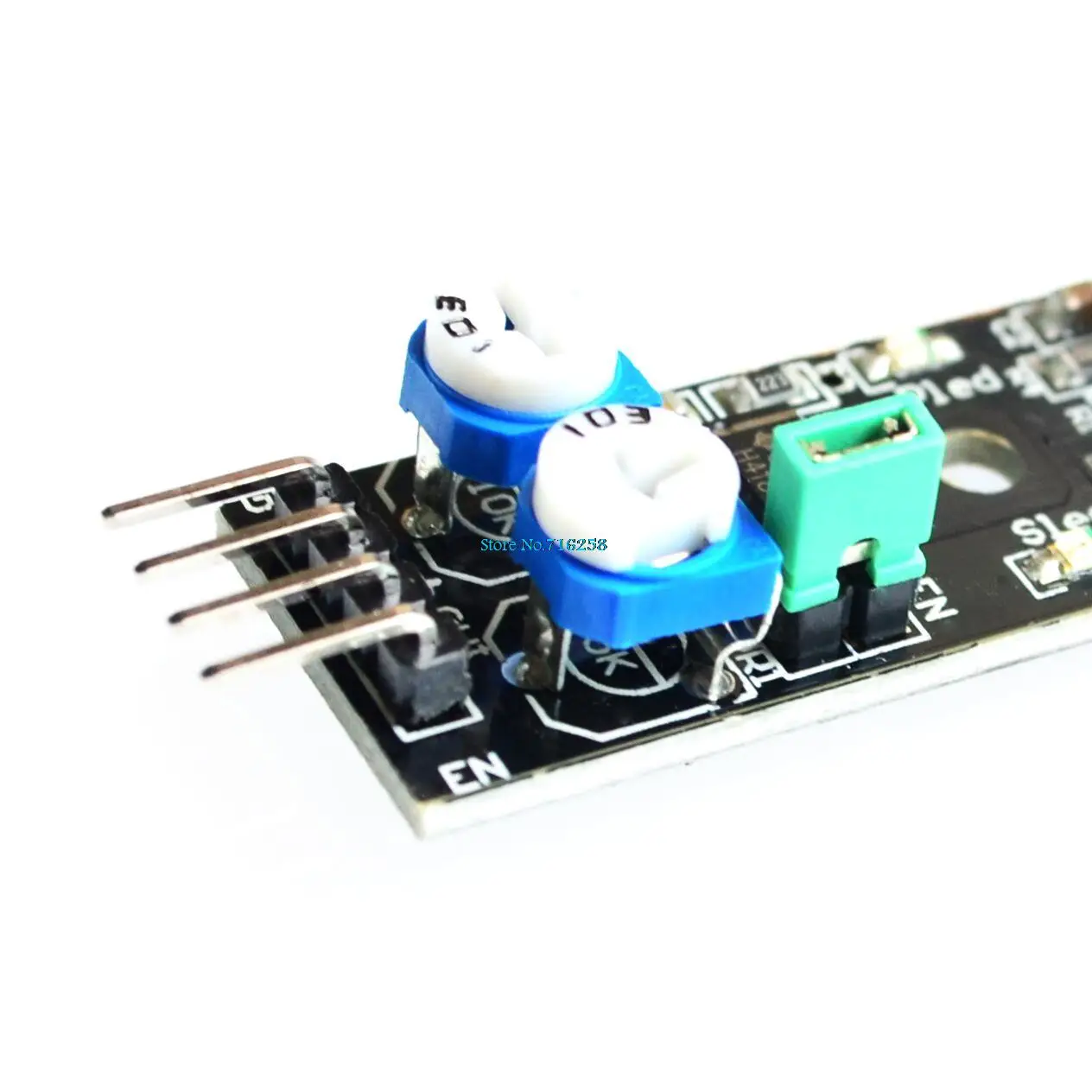

10 шт./лот KY-032 4pin ИК инфракрасный модуль датчика предотвращения препятствий Diy

10 шт./лот KY-032 4pin ИК инфракрасный модуль датчика предотвращения препятствий Diy

Описание:

• Объект чувствует выход 0, выход 1 не чувствителен к времени, напрямую с подключенным портом ввода-вывода 3 В и 5 В.
• Расстояние срабатывания 2-40 см, расстояние, хорошая защита от помех. (Примечание: инфракрасный датчик не может обнаруживать все объекты на одинаковом расстоянии, объекты разных цветов отражения света разных объектов ближе к темному черному, обнаруживается меньшее расстояние, датчик 2-40 см измеряется на белой стене)
• Скорость, подходит для предотвращения препятствий в умной машине, отслеживания черно-белых линий, защиты от падения, счетчиков продуктов, режущих линий, определения уровня жидкости.
• Этот датчик выполнен с черно-белыми линиями, прослеживающими автомобиль без черной линии на белой бумаге, доступен в конкретных сложных желтых условиях, таких как маршрут патрулирования черной линии. Если черная линия вокруг немного светлее, чем черная, это исключает традиционные ходы, так что экологическое оформление проще.
• Питание датчика от 3 до 6 В, широкий диапазон, подходит для систем MCU 3 В и 5 В.
• При включении клемма EN равно «1», когда датчик не работает, равно «0» при работе. Нажимайте на крышку датчика спустя долгое время после заземления заглушки EN (до тех пор, пока «0»). Для использования контакта EN при снятии крышки перемычки.
• Потенциометр регулировки частоты используется для регулировки несущей частоты инфракрасной эмиссионной трубки, потому что интеграционный приемник 38 кГц, в частности, когда несущая частота наиболее чувствительна. Резистор 502 по часовой стрелке передается do (то есть пусковая трубка на максимальной яркости), а затем на белой стене сопротивление 103, расстояние срабатывания до самого дальнего, так что датчик будет работать в лучшем состоянии
• Рабочее напряжение: 3,3-5 в постоянного тока
• Рабочий ток: 20 мА
• Рабочая температура: -10 + 50 градусов
• Расстояние обнаружения: 2-40 см
• Интерфейс IO: 4 линии (-/+/S/EN)
• Выходной сигнал: уровень TTL
• Режим регулировки: многофункциональное регулирование сопротивления
• Эффективный угол: 35 °
• Размер: 4,5x1,1 см (приблизительно)

Здесь мы используем интерфейс модуль обхода препятствий и digital 13 со светодиодом для построения простой схемы, создания сигнасветильник для предотвращения препятствий, доступа к датчику предотвращения к цифровому 3 интерфейсу, когда Датчик предотвращения препятствий обнаруживает сигнал, светильник, в противном случае выключен.

Код программы:

• Int Led = 13;// Определите Светодиодный интерфейс
  Int buttonpin = 3; // Определите интерфейс предотвращения препятствий
  Int val;// определение цифрового переменного val
  Установка void ()
  {
  PinMode (светодиодный, выход);// Определите светодиодный-выходной интерфейс
  PinMode (кнопочный контакт, вход);// Определите препятствие, чтобы избежать выходного интерфейса
  }
  Петля void ()
  {
  Val = digitalRead(buttonpin);// считывание значения от 3 цифровых интерфейсов до val
  If (val = HIGH)// когда Датчик предотвращения препятствий обнаруживает сигнал, светодиод мигает
  {
  Цифровая запись (светодиод, высокий);
  }
  Еще
  {
  Цифровая запись (светодиод, низкий);
  }
  }

Посылка:

• Инфракрасный ИК-датчик для предотвращения препятствий, умный автомобиль x 10
