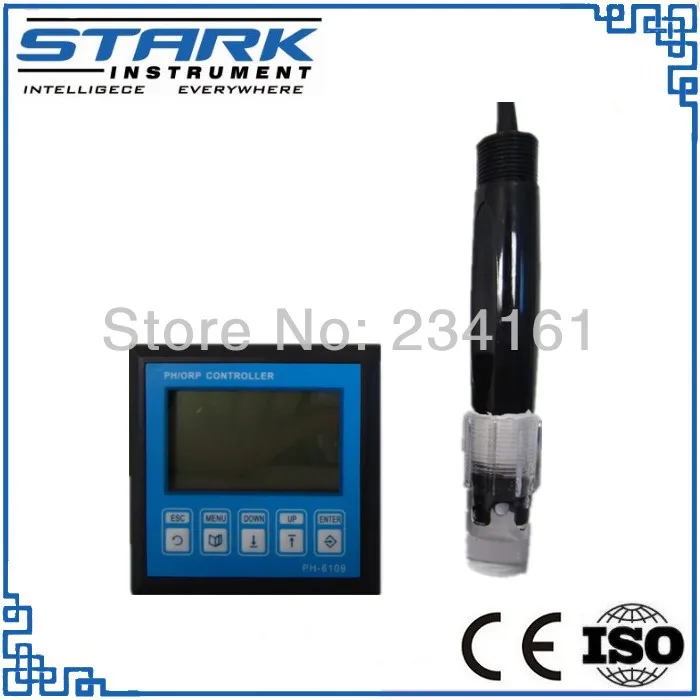

Онлайн цифровой контроллер pH

Обзор

Эта серия инструментов является своего рода используемым для тестирования и прецизионного инструмента для контроля значения PH. Встроенный микрокомпьютер для хранения, расчета и компенсации определения значения PH всех параметров, таких как PH, отображение температуры, компенсация температуры, высокий и низкий сигнал тревоги и так далее.

Скрытый в EPROM позволяет серии инструментов в источнике питания переменного тока отключать или когда неисправность линии электропитания все еще может сохранить коррекцию и значение заданной точки.

Характеристика этой серии инструментов заключается в том, что он может использовать онлайн-коррекцию контроллера.

Технические характеристики

1. Диапазон измерения: pH 0,00 ~ 14,00, температура 0 ~ 100C

2. Разрешение: 0.01pH; Класс: 0,05

3. Стабильность: ≤ 0.03pH/24 ч;

4. Регулируемый диапазон калибровки: ноль ± 1,45ph наклон 80% ~ 100%

5. pH Стандартное решение: 6,86/4,01/9,18; 4,00/7,00/10,01

6. Диапазон управления: 0 ~ 14.00pH

Основные функции

Дисплей, высокая и низкая точка выхода вкл/выкл, высокая и низкая точка тревоги, 30 дней истории запроса данных (опционально), модуль RS485.

Температура компенсация

Электрод имеет автоматическую температурную компенсацию.

Выходной сигнал

4 ~ 20 мА выходной ток, выходная нагрузка менее 500 Вт. Выходной ток I = 4ма + {(D-DL)/(DH-DL)} Долл. США × 16mA

Примечание: I-выходной ток D-протестированное значение pH; DH-значение pH, соответствующее 20 мА, установленным пользователями, а именно верхний предел выхода; DL-pH значение, соответствующее 4 мА, установленным пользователями, А именно более низкий лимит выпуска.

Ошибка = ± 0.04mA

Установка шаги

1. Откройте отверстие на любой плате, что толщина составляет 1,5 мм и 9,5 мм, размер отверстия составляет 92 × 92 мм.(Pic1, вид сзади)

2. Вставьте инструмент в отверстие, затем плотно.

Pic1

Установка инструкция

Pic2

Задняя панель из искусственной кожи Монтажная схема

1: высокий нормальный открытый(Но)9: эталонный электрод (Ref)

2: высокий общий(Comh)10: компенсация температуры 1 (TEMP1)

3: высокая нормальная близость(НЧ)11: компенсация температуры 2 (TEMP2)

4: низкий нормальный открытый(NOL)12ph: измерительный электрод (вход)

5: низкий общий(COML)13: RS485 A

6: низкая нормальная близость(NCL)14: RS485 B

7: 220 В пожарная проволока 15: 4 ~ 20 мА (+)

8: 220 В null line 16: 4 ~ 20 мА (-)

Передняя панель

1Меню: Режим циркуляции

2Вниз: Числового программного сокращения

3Вверх: Числового увеличения

4Введите: Обговорить

5ESC: Назад к основному интерфейсу

Управление

Калибровочные шаги

Очистите электрод с помощью Дистиллированного водяного блота фильтровальной бумагой, затем поместите электрод в стандартный раствор pH6.86, медленно размешайте, пока номер не будет отображаться стабильно.

Нулевой калибровки:ПрессМенюЧтобы войти в меню 2, экран отображается следующим образом:

Наклон калибровки:ПрессМенюЧтобы войти в меню 2, выньте Стандартный раствор формы электрода pH6.86, очистите и промокните фильтровальной бумагой, затем поместите электрод в стандартный раствор pH4.01 (или pH9.18), медленно размешать, до тех пор, пока число не будет отображаться стабильно. ПрессМеню, Экран отображается следующим образом:

 Отметка: при смене зонда или зонда используется в течение длительного времени, необходимо откалибровать прибор.

Набор времени: ПрессМенюЧтобы войти в меню 3, экран отображается следующим образом:

Переключение режима PH/ORP, выбор стандартного решения: Нажмите меню, чтобы войти в меню 4, отображение экрана следующим образом:

Нажмите ENTER для перемещения курсора, нажмите вниз или вверх, чтобы изменить номер. Стандартный решение для выбора:

6,86 означает (6,86/4,01/9,18) Стандартное решение.

7,00 означает (4,00/7,00/10,01) Стандартное решение.

Переместите курсор в последний столбец, затем нажмите ENTER, пока не отобразится ожидание, а затем подтвердите.

Установка сигнализации: ПрессМенюЧтобы войти в меню 5, экран отображается следующим образом:

Нажмите ENTER для перемещения курсора, Нажмите вниз и вверх, чтобы изменить номер, Пресс Введите «не отпускайте» для сохранения.Высота: высокая Настройка будильника,Низкий: низкие настройки будильника. Задержка: настройки громкости гистерезиса.

Отметка: значение задержки между 0 ~(HIGH- LOW)

Высокая РелеБудет действовать, когда фактическое измеренное значение выше, чем высокие настройки сигнализации (высокое значение); Выпустит, когда фактическое измеренное значение ниже, чем высокие настройки сигнализации (высокое значение).

Низкая релеБудет действовать, когда фактическое измеренное значение будет ниже, чем низкие настройки будильника (низкое значение); Выпустит, когда фактическое измеренное значение будет выше, чем низкие настройки будильника (низкое значение). Выгодно продлить срок службы реле или контактора. Поэтому пользователь должен установить высокий, низкий и гистерезис в соответствии с фактическими условиями.

RS485 Коммуникационный адрес и подсветка набора:ПрессМенюЧтобы войти в меню 6, экран отображается ниже:

Нажмите ENTER для перемещения курсора, нажмите вниз и вверх, чтобы изменить номер, Или для включения/выключения, Когда ЖК-светильник включен в состояние, задний светильник закрыт, когда кнопки не работают, затем нажмитеВведитеЧтобы перемещать курсор в последний столбец, нажмите и удерживайтеВведитеДо тех пор, пока экран дисплеяWatting…, А затем подтвердите.

Набор из 4 ~ 20 мА соответствующего значения pH: ПрессМеню, Чтобы войти в меню 7, дисплей экрана, как показано ниже:

4-20 мА Соответственно 0-14 pH, но пользователь может свободно настроить для удовлетворения промышленных потребностей.

ПрессВниз, ВверхДля того, чтобы изменить номер, Затем нажмите клавишуВведитеЧтобы перемещать курсор на последнюю полосу, нажмите и удерживайтеВведитеДо тех пор, пока экран дисплеяОжидания…, А затем подтвердите.

Исторический запрос данных: ПрессМеню, Чтобы войти в меню 8, дисплей экрана, как показано ниже:

Этот инструмент может записывать данные каждые 12 минут, хранить данные истории 30 дней подряд, нажмитеВнизКлючВверхНажмите кнопку «История данных за один день», когда вам нужно будет проверить один день за некоторое время,ВведитеКлючом кВведите, Затем нажмите кнопкуВнизКнопка иВверхНаведите курсор вокруг запроса. Затем нажмите кнопкуВведитеКлючом кВведитеЗадняя часть является самым высоким уровнем интерфейса, нажмитеМенюКлюч назад-это самый высокий уровеньМеню.

Использование и техническое обслуживание электрода pH

Ph-электрод при измерении должен быть в дистиллированной воде (или) в деионизированной воде, а фильтровальная бумага впитывает влагу, предотвращает попадание примесей в измеряемую жидкость, 1/3 электрода следует вставить в измеряемый раствор.

Электрод следует мыть в тех случаях, когда товар не используется, вставка с 3,5 моль, случаев калия хлорид или электрод будут добавлены с 3,5 моль, хлорид калия решение в контейнере.

Проверьте, сухие ли клеммы, такие как загрязнение, используйте безводный спирт для протирания, высушите после использования.

Следует избегать длительного погружения в дистиллированную воду или белковый раствор и предотвращать контакт с силиконовой смазкой.

Используя электрод в течение более длительного времени, он может стать прозрачной стеклянной мембраной или с осадками, на этот раз может разбавить соляную кислоту и промыть краску водой.

Электрод, используемый в течение длительного времени, погрешность измерения, должна выполнить калибровку для инструмента. Для коррекции.

При использовании вышеуказанного способа обслуживания и обслуживания электродов все еще не во время калибровки и измерения, электрод сбой, пожалуйста, замените электроды.

Стандартная таблица значений pH буфера

Инструкция пользователя

Пожалуйста, следуйте инструкциям и вопросам, требующим внимания в этом руководстве.

В процессе использования, если обнаружите, что работа ненормальная или поврежденная, пожалуйста, свяжитесь с дилером, пожалуйста, не ремонтируйте себя.

Чтобы сделать более точные измерения, калибровка инструмента должна сотрудничать с электродом; Если электроды работают почти год или есть проблемы с качеством, пожалуйста, обратите внимание на изменения.

Нагревайте 30 минут перед калибровкой прибора.

Отметка: ph-провод электрода-это специальные линии, пожалуйста, не соединяйте. Если прибор не может калибровать и другие проблемы, вызванные соединением, производитель не несет за это ответственности.

Гарантия качества

В течение одного года продажи компании предоставляют собственную гарантию после продажи, но не включают повреждения, вызванные неправильным использованием, если вам нужен ремонт или корректировка, пожалуйста, отправьте вам обратно, но перевозка должна быть оплачена, Отправка обратно к вам, когда необходимо определить хорошую упаковку, чтобы избежать повреждения при транспортировке, компания освободит техническое обслуживание устройства внутреннего повреждения.
