5 шт./лот 3-12 в 6 бит зеленый MCU расширительный Светодиодный модуль для макетной

---

Название продукта:5 шт./лот 3-12 в 6 бит зеленый MCU расширительный Светодиодный модуль для макетной платы PCB STM8 STM32 Xilinx Altera Lattice Actel Atmel FPGA CPLD PLD



Упаковочный лист(Плата UNO не входит в комплект):

  5 шт. 6 бит   Зеленый 3V-12V общий катодный светодиодный щит

Описание: 2,54 мм Булавки 6 цифровой Зеленый  Светодиодный экран (также СВЕТОДИОДНЫЙ цветной экран) идеально подходит для подключения к макетной плате MCU FPGA/CPLD (AVR STM8 STM32 ARM7 ARM9 ARM10 ARM11 PIC C8051 C51 NRF24LE1 CC2530 Zigbee STC MSP430 Xilinx Altera решетки Actel Atmel и т. д.)         1 6 цифровой Зеленый   Общие светодиоды катода ( Высокий уровень с подсветкой ). 2 7 PIN-код 2,54 мм Предельный резистор 3 1K Ом 4. Напряжение питания: 3-12 В;     5 размеров: 17,78 мм x 11,43 мм.

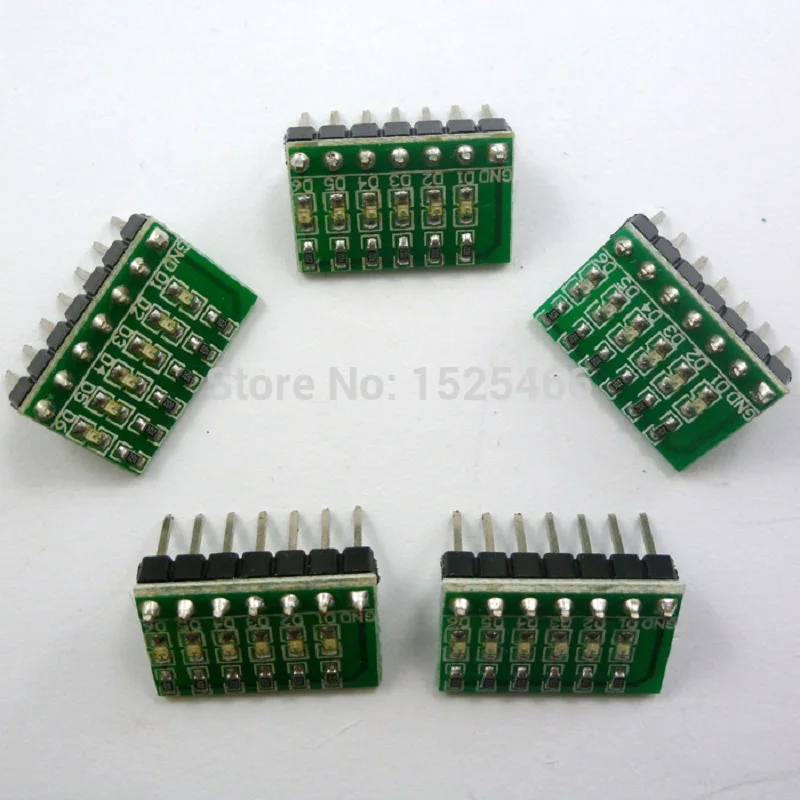

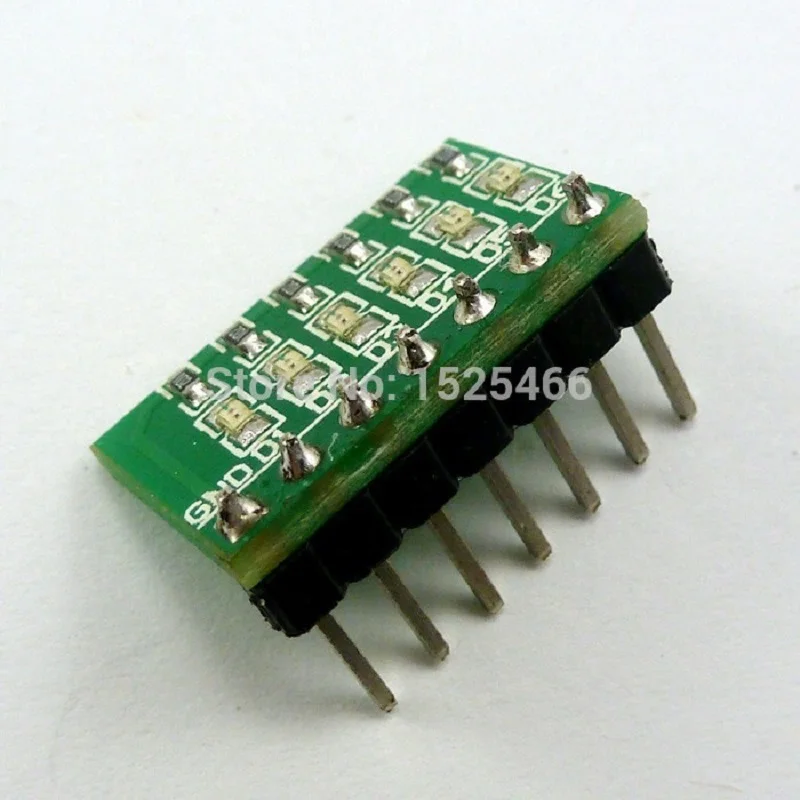

Печатная плата:

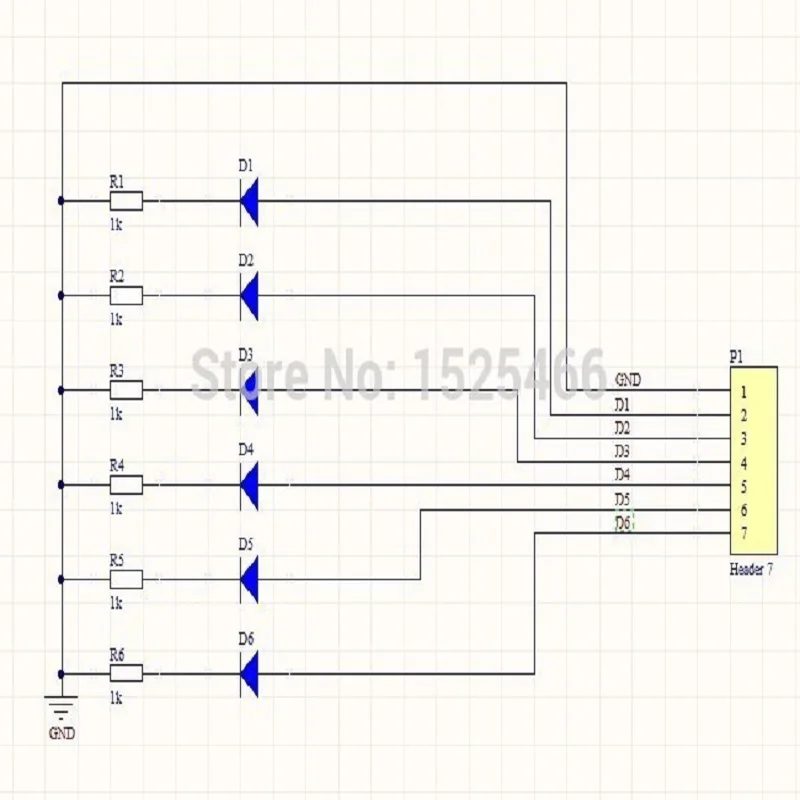

Монтажной схемы:

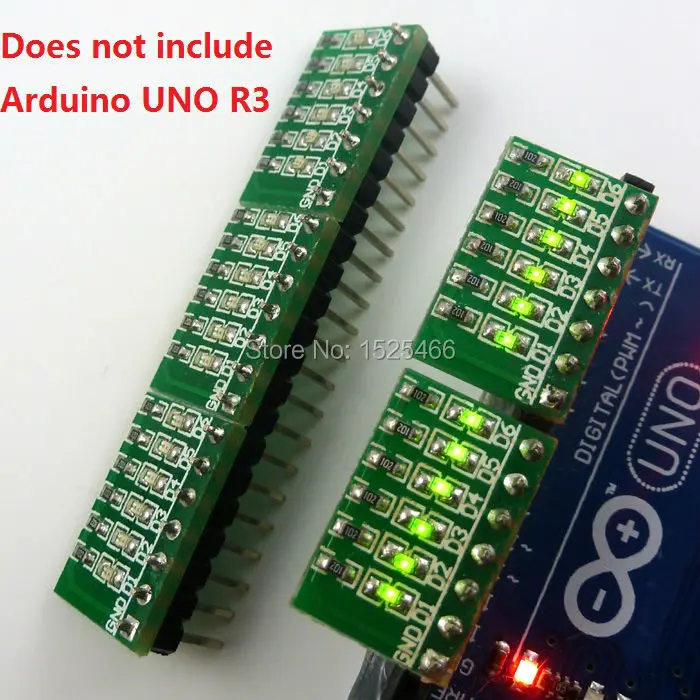

Связь с Arduiuo (Светодиодный щит, только 6 бит, не включает ARDUIUO UNO R3):

Код Arduiuo uno/mega25602015 г. 1 предмет /******************************************************/ /* Arduiuo_6led Этот код примера находится в открытом достоянии. */ /Дайте ему Название: Int D1 = 13; Int D2 = 12; Int D3 = 11; Int D4 = 10; Int D5 = 9; Int D6 = 8; /Режим настройки запускается один раз, когда вы нажимаете reset: Пустая Настройка () { /Инициализация цифрового pin в качестве выхода. PinMode (D1, выход); PinMode (D2, выход); PinMode (D3, выход); PinMode (D4, выход); PinMode (D5, выход); PinMode (D6, выход); } Долл. США /Петля длится снова и снова навсегда: Пустая петля () { Цифровой ввод (D1, высокий); /включить светодиодный (высокий уровень напряжения) Задержка (200); /подождите 200 миллисекунд Цифровой ввод (D1, низкий); /выключите светодиодный, сделав напряжение низким Цифровой ввод (D2, высокий); /включить светодиодный (высокий уровень напряжения) Задержка (200); /подождите миллисекунд Цифровой ввод (D2, низкий); /выключите светодиодный, сделав напряжение низким Цифровой ввод (D3, высокий); /включить светодиодный (высокий уровень напряжения) Задержка (200); /подождите миллисекунд Цифровой ввод (D3, низкий); /выключите светодиодный, сделав напряжение низким Цифровой ввод (D4, высокий); /включить светодиодный (высокий уровень напряжения) Задержка (200); /подождите миллисекунд Цифровой ввод (D4, низкий); /выключите светодиодный, сделав напряжение низким Цифровой ввод (D5, высокий); /включить светодиодный (высокий уровень напряжения) Задержка (200); /подождите миллисекунд Цифровой ввод (D5, низкий); /выключите светодиодный, сделав напряжение низким Цифровой ввод (D6, высокий); /включить светодиодный (высокий уровень напряжения) Задержка (200); /подождите миллисекунд Цифровой ввод (D6, низкий); /выключите светодиодный, сделав напряжение низким } Долл. США /******************************************************/  Код Arduiuo uno/mega2560 (   Вставка два светодиодный доска) /******************************************************/ /* Arduiuo_6led Этот код примера находится в открытом достоянии. */ /Светодиодный доска 1 Int D1 = 13; Int D2 = 12; Int D3 = 11; Int D4 = 10; Int D5 = 9; Int D6 = 8; /Светодиодный доска 2 Int D11 = 1; Int D12 = 2; Int D13 = 3; Int D14 = 4; Int D15 = 5; Int D16 = 6; Инт GND = 7;/общий катод /Режим настройки запускается один раз, когда вы нажимаете reset: Пустая Настройка () { /Инициализация цифрового pin в качестве выхода. PinMode (D1, выход); PinMode (D2, выход); PinMode (D3, выход); PinMode (D4, выход); PinMode (D5, выход); PinMode (D6, выход); PinMode (D11, выход); PinMode (D12, выход); PinMode (D13, выход); PinMode (D14, выход); PinMode (D15, выход); PinMode (D16, выход); PinMode (GND, выход); Цифровой ввод (GND, низкий); } Долл. США /Петля длится снова и снова навсегда: Пустая петля () { Цифровой ввод (D1, высокий); /включить светодиодный (высокий уровень напряжения) Задержка (200); /подождите 200 миллисекунд Цифровой ввод (D1, низкий); /выключите светодиодный, сделав напряжение низким Цифровой ввод (D2, высокий); /включить светодиодный (высокий уровень напряжения) Задержка (200); /подождите миллисекунд Цифровой ввод (D2, низкий); /выключите светодиодный, сделав напряжение низким Цифровой ввод (D3, высокий); /включить светодиодный (высокий уровень напряжения) Задержка (200); /подождите миллисекунд Цифровой ввод (D3, низкий); /выключите светодиодный, сделав напряжение низким Цифровой ввод (D4, высокий); /включить светодиодный (высокий уровень напряжения) Задержка (200); /подождите миллисекунд Цифровой ввод (D4, низкий); /выключите светодиодный, сделав напряжение низким Цифровой ввод (D5, высокий); /включить светодиодный (высокий уровень напряжения) Задержка (200); /подождите миллисекунд Цифровой ввод (D5, низкий); /выключите светодиодный, сделав напряжение низким Цифровой ввод (D6, высокий); /включить светодиодный (высокий уровень напряжения) Задержка (200); /подождите миллисекунд Цифровой ввод (D6, низкий); /выключите светодиодный, сделав напряжение низким Цифровой ввод (D16, высокий); /включить светодиодный (высокий уровень напряжения) Задержка (200); /подождите миллисекунд Цифровой ввод (D16, низкий); /выключите светодиодный, сделав напряжение низким Цифровой ввод (D15, высокий); /включить светодиодный (высокий уровень напряжения) Задержка (200); /подождите миллисекунд Цифровой ввод (D15, низкий); /выключите светодиодный, сделав напряжение низким Цифровой ввод (D14, высокий); /включить светодиодный (высокий уровень напряжения) Задержка (200); /подождите миллисекунд Цифровой ввод (D14, низкий); /выключите светодиодный, сделав напряжение низким Цифровой ввод (D13, высокий); /включить светодиодный (высокий уровень напряжения) Задержка (200); /подождите миллисекунд Цифровой ввод (D13, низкий); /выключите светодиодный, сделав напряжение низким Цифровой ввод (D12, высокий); /включить светодиодный (высокий уровень напряжения) Задержка (200); /подождите миллисекунд Цифровой ввод (D12, низкий); /выключите светодиодный, сделав напряжение низким Цифровой ввод (D11, высокий); /включить светодиодный (высокий уровень напряжения) Задержка (200); /подождите 200 миллисекунд Цифровой ввод (D11, низкий); /выключите светодиодный, сделав напряжение низким } Долл. США /******************************************************/
