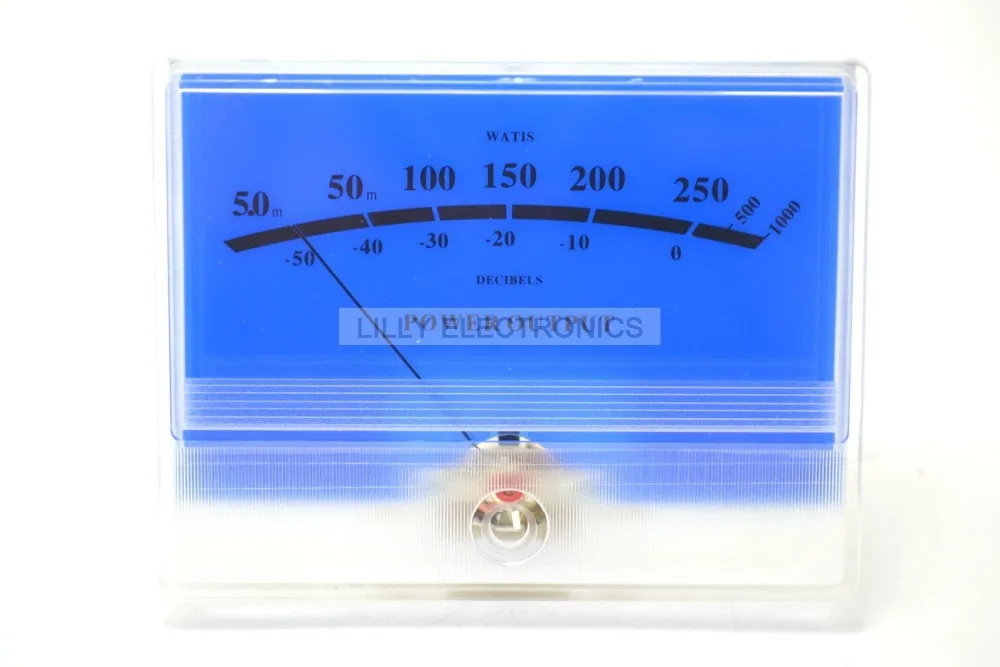

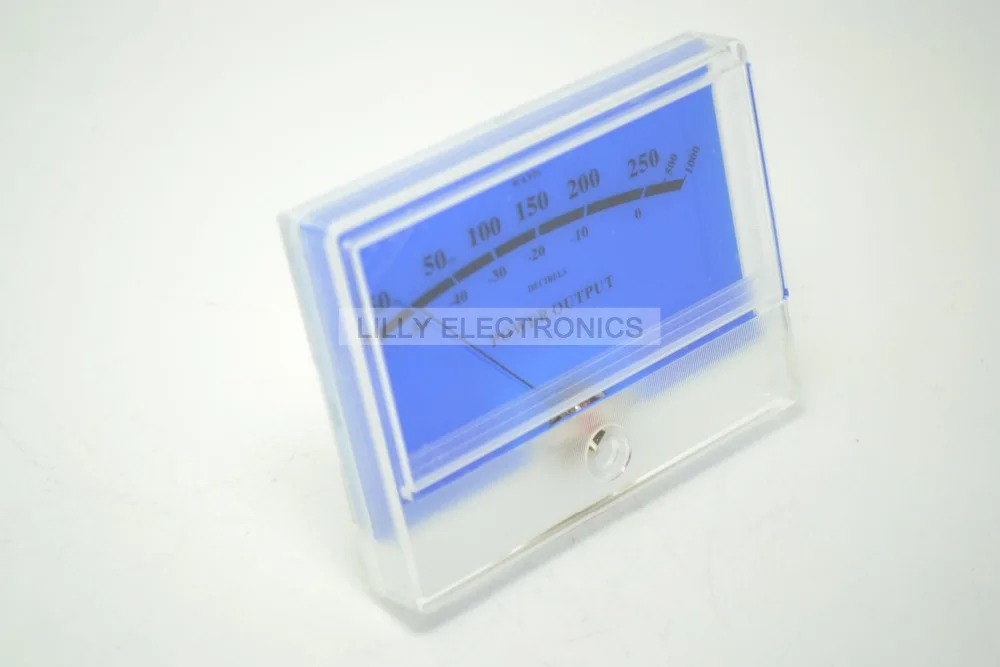

Панель VU Meter DB Level Header Blue lake усилитель шасси аудио измеритель уровня|level meter|l meter |

Панель VU метр дБ заголовок уровня Голубое озеро усилитель шасси аудио измеритель уровня

Описание продукта:

Указатели материал: Цинковый и медно-никелевый сплав

Указатель цветДля заказа цвета: черный

Направление поворота указателя: Слева направо

Указатель Длина: 44 ± 1 мм от центральной оси до конца иглы

Указатель ширина: 0,45 ± 0,05 мм

Особенности

Стандартные условия испытаний температура: 20 градусов, влажность 70%. Также может быть протестирован при нормальной температуре и влажности

Указатель степени гриппа на нулевой шкале до максимальной чувствительности шкалы 960uA ± 8% (полномасштабное положение)

Внутреннее сопротивление: 650Ω ± 10%

Измеритель сопротивления изоляции снаружи коробки плюс электрическая схема с 500 В постоянного тока плюс 50 м ом метр оболочки

Электрическая изоляция импеданса цепи составляет 500 В постоянного тока тест на напряжение значения изоляции. Указатель для перекрытия с нулевым допуском ± 1 мм сбалансированного метра с использованием стандартного положения и наклона 90 градусов, чтобы разрешить диапазон погрешности ± 1 мм

Указатель для установки тока мгновенного плюс в три раза полномасштабный ток, и медленно уменьшен до электрической степени гриппа 1/2 чтения,

Указка вернется к весовой пластине в пределах 1/3 измерителя трения в сочетании с током и медленно увеличит или уменьшит до определенного значения, что указывает на диапазон погрешности ± 1 мм,

Тормоз мгновенно плюс масштаб пластины 2/3 от текущего значения указателя указывает на расположение времени, необходимого на секунду или меньше.

Специальный тест

Тестов на каждом интервале пяти секунд в десять раз больше, чем в натуральную величину входной ток перегрузки, это действие повторяется девять раз за каждый раз, когда 0,5 секунд. После этого теста 7-14 для поддержания нормального положения.

Вибрационных испытаний метр упакованы в вибрационная платформа 1000 раз в минуту, вверх и вниз 4 мм ударов в каждом направлении в течение 10 минут. После этого теста 7-14 для поддержания нормального испытания на удар метр упакован 30 см высота падения в 3 см толстой деревянной доске, XYZ трехнаправленное испытание. После этого теста, для детей в возрасте от 7 до 14 лет, чтобы поддерживать нормальное надежность тестирования постоянный ток Входное 100000 калибровочных точек в пределах текущей чувство по-прежнему остается Стандартный влияния на окружающую среду замер температуры 50 ° C, Влажность 85%, в течение 100 часов, после этого теста 7-14 для поддержания нормального состояния.

Испытание на натяжение Клеммы: Клеммы должны выдерживать Натяжение на один килограмм, выдерживание 60 секунд не будет зависеть.

Обратите внимание

С помощью ограничения температуры: От-10 градусов до + 60 градусов RH от 35 до 85%

Температура хранения предельных значений: От-20 градусов до + 60 градусов RH от 35 до 85%

 ----- Не используйте счетчик под прямыми солнечными лучами и поместите счетчик в коробку, чтобы избежать посторонних веществ во внутренний метр.

Пайка Состояние терминал около 3 мм помещен в температуру 230 градусов Луженая листовая сталь, 3,5 секунд.

После этого теста, 7-14 для поддержания нормального положения,

Ручной паяльник пистолет для пайки температура 350 градусов, терминал связаться с нами для получения 3,5 секунд, терминал фронтальный около 3 мм свяжитесь с паяльный пистолет.

После этого теста, 7-14 для поддержания нормального положения,

Антистатическое испытание в одном направлении три раза, чтобы характеризовать разницу между указателем длины шкалы в прозрачной поверхности покрытия, чтобы высушить нейлон 1/3 обратно в нулевое положение.

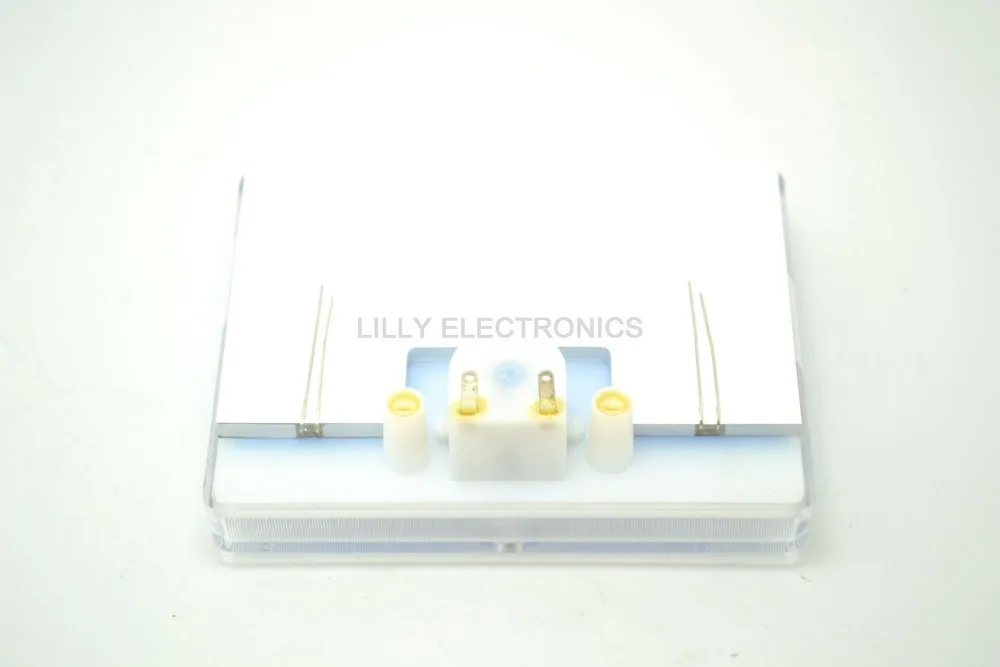

Лампы: 2 Белая светодиодная подсветка, параллельный на печатную плату (2,8-3,0 V)

Пакет

1 шт. панель VU метр дБ заголовок уровня Голубое озеро усилитель шасси аудио измеритель уровня
