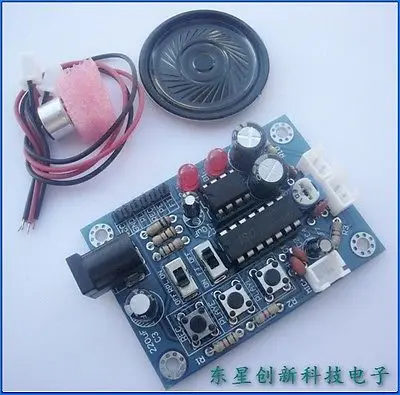

Плата звукозаписи ISD1820 диктофон голосовой модуль с чипом усилителя LM386 |

ISD1820 Голосовая плата звукозапись Диктофон Голосовой модуль W LM386 усилитель чип

. 100% новый и высокое качество.

Особенности:
Встроенный чип ISD1820; Также на борту есть амплитудный Чип LM386.
С микрофоном, вы можете напрямую записывать
Может составить около 8,2 секунд записи голоса
Высокое качество, естественный голос восстановлен, используется в качестве модуля громкоговорителя
С петлей, пробежкой воспроизведения, однопроходное воспроизведение
Вы можете управлять работой микроконтроллера с помощью восстановленного ПИН-кода.
Рабочее напряжение: 3V-5V
Размер платы: 41x61 мм

Например, с сопротивлением 100 k в качестве Сопротивления колебания время записи составляет 10 с.
Используйте 160 k резистор в качестве сопротивления вибрации, время записи составляет 16 s;
Для улучшения качества звука в этом модуле используется резистор 100 k, который обеспечивает виброустойчивость, таким образом, время записи составляет около 10 с.
Не нужно микроконтроллер может осуществить воспроизведение, если с помощью одночипного микрокомпьютера управления также может.

Как это работает:
Управление звукозаписью: управление или микроконтроллер, панель управления кнопки расширения порта предназначен для микроконтроллера;

REC: при нажатии REC Запись начнется; В противном случае она прекратит запись.
RLAYE: при нажатии этой кнопки, вся запись будет воспроизводиться.
PLAYL: вам может потребоваться непрерывно нажимать эту клавишу, если вы хотите воспроизвести запись. Когда вы прекратите нажимать, игра будет остановлена.
RPL: это контроллер loop play. Когда он включен, он будет воспроизводить запись в цикле.
FT: когда это включено, ваш голос будет передан непосредственно к динамику, который используется в качестве громкоговорителя.

Подключение динамика:
Модуль имеет два интерфейса динамика, SP1 и SP2
SP1-это прямой выход аудиочипа, SP2 усиливается голосом LM386.
Громкость SP2 регулируется регулируемым потенциометром с помощью синей белой платы. По часовой стрелке для увеличения объема.
SP2 в основном используется при воспроизведении записи, звукозаписи расширяются идеально, если динамик через режим при подключении к SP2, Изолируйте динамик и микрофон, например, тип, используемый банками, отделяется в середине стекла, или для расширения расстояния между динамиком и микрофоном, Или динамики из-за волнения и волнения.
Таким образом, хотя плата с аудио усилением, но этот модуль не подходит мегафон при продаже капусты. Проще говоря, SP2 интерфейс в основном используется для расширения воспроизведения записи, а не для расширения агитационного звука.

Микрофоны (регистратор) Подключение:
Микрофоны имеют два полюса, корпус которых подключен к отрицательному, вопрос часто задается покупателем.

Плата с усилителем, который может управлять большими динамиками 8 Вт, так как основная картинка показывает, качество звука и звука хорошее, конечно, также можно управлять маленькими динамиками, панельный Потенциометр регулировки громкости.

Подключение динамиков:
Есть два способа подключения к динамикам, которые отмечены SP1 и SP2 на плате.
SP1: Когда вы подключаетесь к этому разъему, голос будет непосредственно от чипа
SP2: когда вы используете этот разъем, голос будет амплитудирован чипом LM386 beofre, он будет передан динамику. И голос может быть отрегулирован бортовым potentionneter. BTW, он может управлять динамиком 8W.

Примечание: Этот модуль после записи, время воспроизведения немного шума, шум в основном происходит от самого IC. Если вам нужны схемы и другая информация, я могу отправить вам электронное письмо.

Посылка включает в себя:
1х модуль ISD1820 1 (содержащий голосовой чип ISD1820P);
1x микрофоны
1x динамик
2x 2PIN провода
