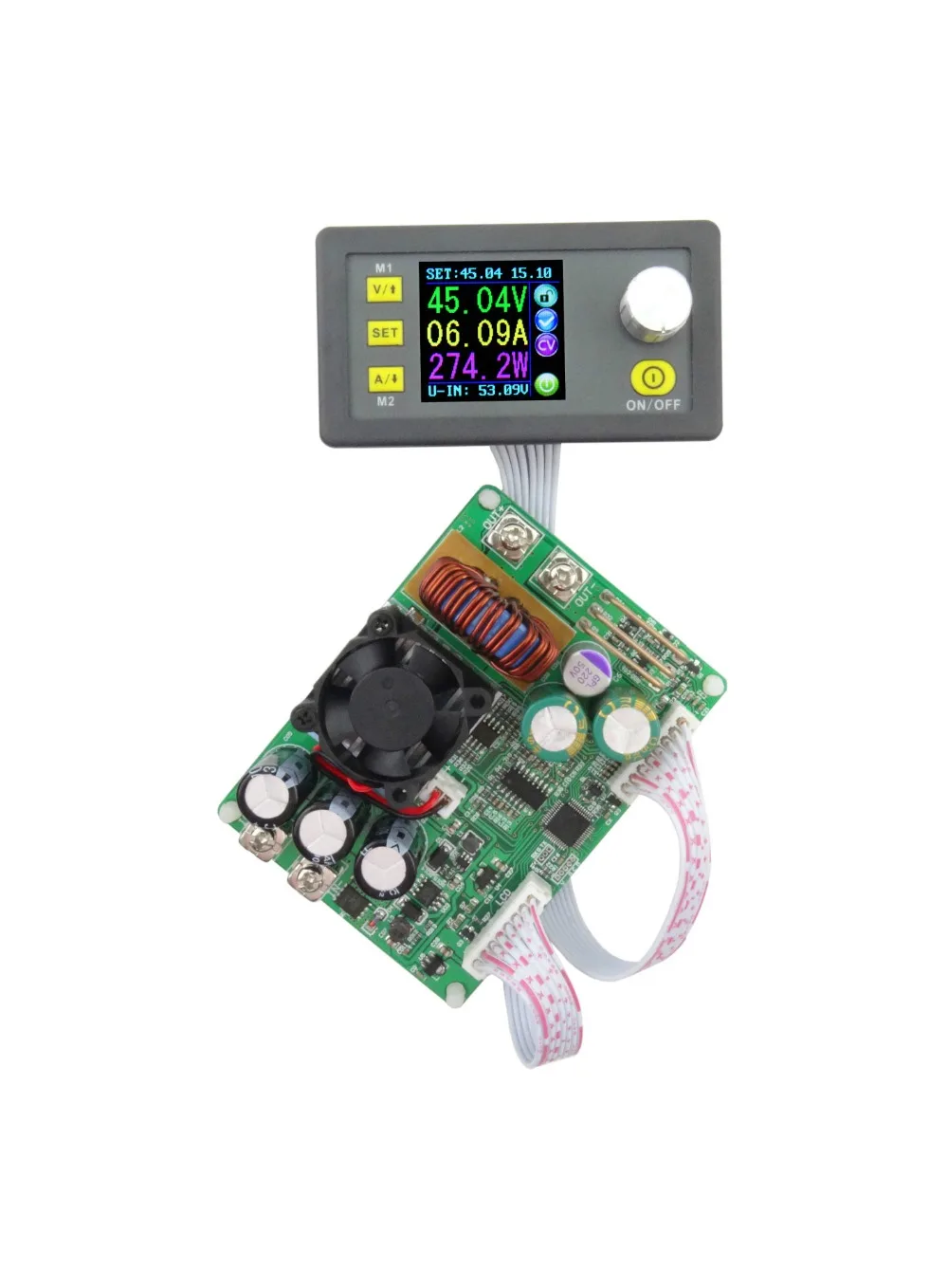

DPS5015 программируемый цифровой понижающий преобразователь напряжения

DPS5015 Постоянное Напряжение Ток понижающий программируемый цифровой источник питания понижающий преобразователь напряжения вольтметр мультиметр 50 в 15A

Общая информация

Модуль постоянного напряжения и постоянного тока с программируемым контролем питания позволяет собрать аналоговые интеграционные и цифровые функции управления. Его регулируемый диапазон выходного напряжения0-50,00 в,Шаг 0,01 в. Его регулируемый диапазон выходного тока0-15.00A,На каждом этапе изготовления обуви 0.01A. Этот модуль имеет функцию отключения питания и может хранить 10 групп предустановленных значений. И он также имеет функцию быстрого извлечения двух групп сохраненного значения. По сравнению с традиционным аналоговым источником питания, более удобно быстро извлекать требуемое напряжение или ток. ЖК-дисплей на модуле имеет функцию цифрового вольтметра и амперметра. Вы можете просмотреть предустановленное напряжение, входное напряжение, выходное напряжение, предустановленный ток, выходной ток, выходная мощность и т. д. на выходном состоянии напоминают область, вы можете видеть, что выход открывается или нет, состояние постоянного напряжения и постоянного тока, выход нормальный или нет, Ключ заблокирован или нет, и используются текущие группы данных. На интерфейсе настройки данных вы можете настроить значение перенапряжения, значение перегрузки по току, значение сверхмощности, набор данных и яркость ЖК-дисплея. Этот модуль имеет много преимуществ, малый размер, передовую функцию, хороший визуальный эффект, высокую работоспособность, высокую точность, используется независимо, вставляется в устройство и широко применяется.

Технические параметры

Диапазон входного напряжения: 6,00-60,00 в диапазон выходного напряжения: 0-50,00 в

Выходной ток: 0-15.00A Диапазон выходной мощности: 0-750 Вт

Вес изделия: около 222 г Размер модуля дисплея: 79*43*41 (мм) (Д * Ш * В)

Открытый размер: 71 мм * 39 мм размер модуля питания: 93*71*41 (мм) (Д * Ш * В)

Длина соединительной линии: 200 мм расстояние фиксированного отверстия: 86 мм, 64 мм

Выход разрешение напряжения: 0,01 V Выход текущее Разрешение: 0.01A

Точность выходного напряжения: ± (0.5% + 1 цифра) точность выходного тока: ± (0.5% + 2 цифры)

Не совместим, вызовет сбой:

От сотни наших клиентов отзывы, этот AC-DC конвертер может повредить наш блок питания. Качество плохое, продается только менее 4 долларов США в Китае. Он имеет очень нестабильное напряжение и оказывает влияние на напряжение. Так что это может повредить наши MOS. Поэтому не допускайте использования следующих конвертеров и аналогичных конвертеров.

Примечание:

1,Когда вы получите продукт в первый раз, пожалуйста, не используйте руки, чтобы прикоснуться к компонентам, потому что статическое электричество человека может повредить некоторые чипы.

2. Вы должны убедиться в том, что входное напряжение составляет 1,1 раз выше, чем выходное напряжение. При больших текущих обстоятельствах обратите внимание на устранение тепла.

3. Когда ток более 10 А или температура более 45 °C, вентилятор начнет работать. Когда температура более 65 ° c, модуль перестанет работать

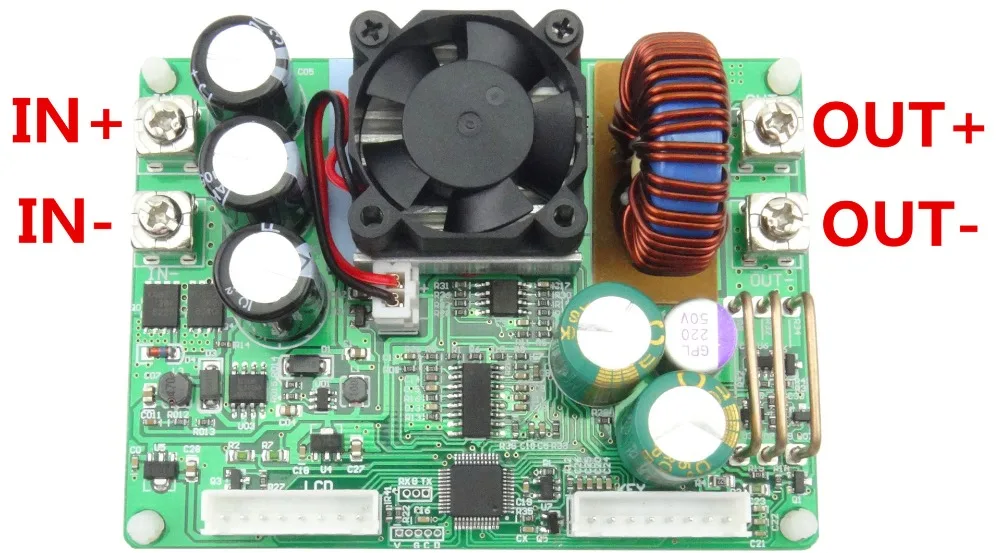

4,    Если вы используете AC-DC конвертера или трансформаторной катушки, добавьте выпрямитель (мост выпрямителя) и фильтр (более 4700 мкФ фильтрующий конденсатор). Если входной источник питания нестабильный, добавьте LC, L более 47 мкФ, C более 2200 мкФ.

Тестовое видео от отзывы клиентов YouTube:

Это самыеКомплексный анализ, DPS5015: Http://lygte-info.dk/review/Power%20DPS5015%20UK.html

Мой канал YouTube: //www.youtube.com/channel/UCy73jJ5-ZqhPzT7wJ6KTIaw

DPS5015: Пульсация тест: //www.youtube.com/watch?v=WpbkxL0p7u8&list=PLNcr2Rj_07PFN3rZPebHUgwKpb1nQWcIC&index=1

Демонтаж: //www.youtube.com/watch?v=-QSWB4H6QM8

1. //www.youtube.com/watch?v=ddbyVrk4P2Q&list=PLNcr2Rj_07PFN3rZPebHUgwKpb1nQWcIC&index=3

2. //www.youtube.com/watch?v=oAh8OXT84-M&index=32&list=PLNcr2Rj_07PFRQ4IYJ8KiJizYQOArnisi

3.//www.youtube.com/watch?v=wmsEhOntXdw&index=40&list=PLNcr2Rj_07PFRQ4IYJ8KiJizYQOArnisi

4.//www.youtube.com/watch?v=zLQyFf0iGjU&index=43&list=PLNcr2Rj_07PFRQ4IYJ8KiJizYQOArnisi

5. //www.youtube.com/watch?v=VIlgnA9ysFY&index=44&list=PLNcr2Rj_07PFRQ4IYJ8KiJizYQOArnisi

6.//www.youtube.com/watch?v=ckt1JL2xWn4
