4 оси Mach3 CNC USB Гладкий Степпер контроллер движения карта 200 кГц Для CNC шаговый двигатель Драйвер БЕСПЛАТНАЯ ДОСТАВКА

Посылка:

• 1x4 Axis Mach3 USB карта управления движением.
• 1 х высококачественный USB кабель с двумя кольца с магнитами.
• 1 x ручка регулировки соотношения.
• 1 x CD включает руководство и программное обеспечение MACH3

Особенности

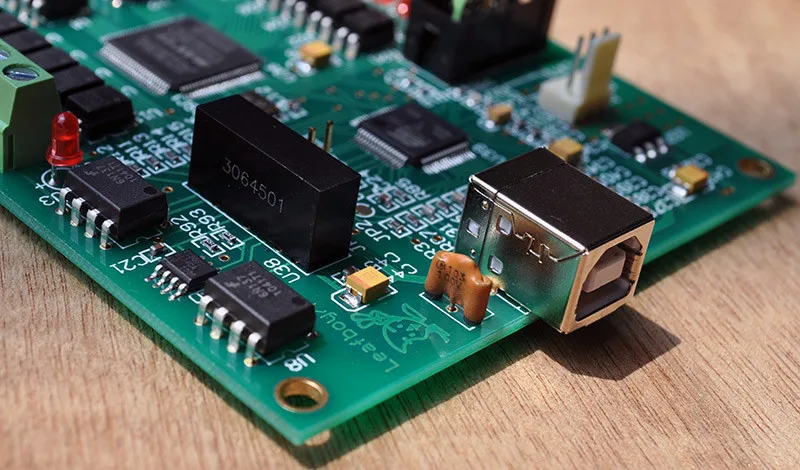

Интерфейс связи USB 2,0, передача в режиме реального времени. Нет необходимости устанавливать usb-драйверы и поддерживать горячую замену. Plug-and-Play как флэш-диск USB. Эта карта совместима со всеми системами Windows, включая 32 бит и 64 бит Windows 2000/XP/Vista/Windows 7.

Оптико-изоляция сцепного устройства все 16 входных сигналов/8 выходов/4 оси мотор выходы/Скорость вращения шпинделя/тест скорости сигналов. Безопасность и надежный. Выходная частота импульса 200 кГц и использование высокоскоростной оптической связи 10 МГц электрической изоляции.

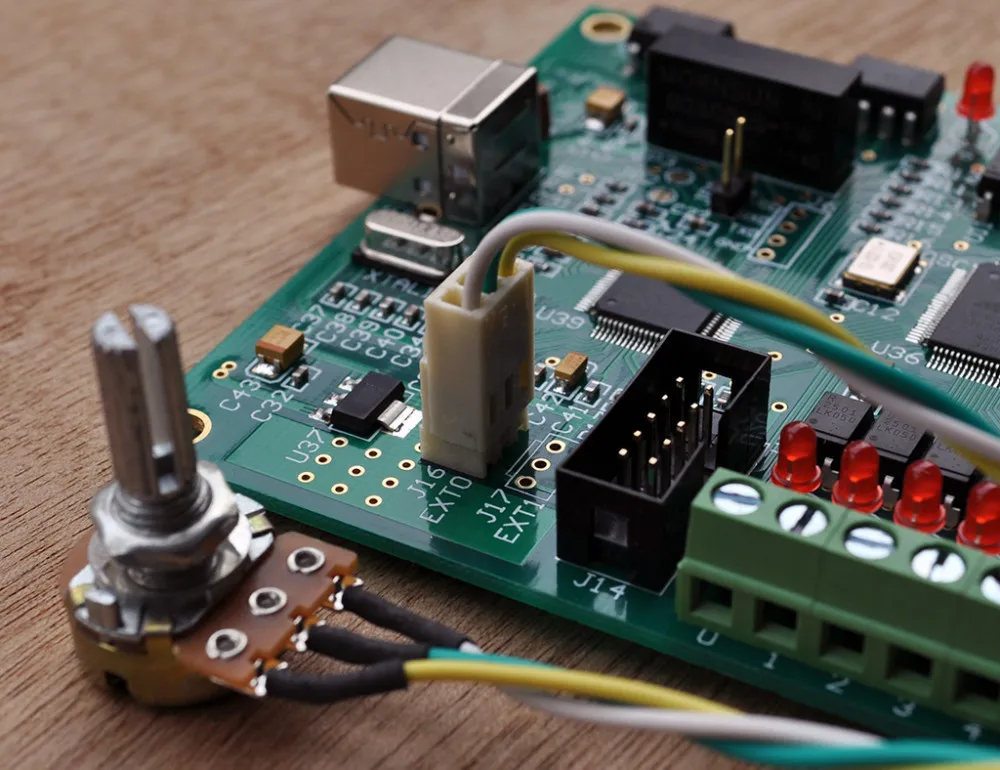

Эта плата имеет оригинальную внешнюю регулировочную ручку. Очень удобно использовать ручку для регулировки скорости подачи (F), скорости вращения шпинделя (S) и скорости пробежки (jog).

Эта карта движения может выводить точный аналог скорости шпинделя: 0-5 В или 0-10 В. Вы можете подключить преобразователь частоты для управления скоростью вращения шпинделя. Кроме того, карта имеет вход сигнала скорости шпинделя (не поддерживается резьба в замкнутом цикле). Mach3 будет отображать скорость pindle vaue в режиме реального времени. И обеспечивает скорость в реальном времени, чтобы сделать скорость четкой и живой.

Более Особенности

• Поддержка всех версий Mach3, включая последнюю версию: Mach3 R3.042.040.
• Нет необходимости устанавливать драйверы USB. Подключи и работай во всех системах Windows, включая 32 бит и 64 бит Windows 2000/XP/Vista/Windows 7.
• Поддержка горячей замены USB. Для мониторинга состояния подключения USB в любое время. В то время как Mach3 работает, если вы удалите usb-кабель, затем подключите его также может сделать его работать сразу.
• Поддержка 4 оси связи. Включая вставку, а также 4 вала.
• Максимальная выходная частота импульса 200 кГц. Подходит для сервопривода и шагового привода.
• Есть бортовой изолированный источник питания, нет внешнего источника питания. Упростите требования к электропитанию. Это удобно для подключения внешнего источника питания также может быть использован, так что вы можете иметь любой выбор, который вам нравится.
• Поддержка следующих функций: автоматическая настройка инструмента, электронное ручное колесо, ограничение программного обеспечения, обратная связь программного обеспечения.
• Скорость: 48 м, входной сигнал в реальном времени без вмешательства ПК, сигнал самостоятельно обрабатывается картами управления движением. Убедитесь, что вы получаете действительно информацию в реальном времени и надежность.
• Есть индикатор состояния, чтобы указать приложение Mach3 и подключение USB. Все виды состояния ясны для вас с первого взгляда.
• Есть 16 входных индикаторов. Это четко указывает на состояние входного сигнала.
• Есть функция измерения скорости, фактическая скорость шпинделя отображается на интерфейсе Mach3 в режиме реального времени. И предоставить график скорости в реальном времени, чтобы сделать вариации скорости четкими и живыми

Схема подключения

Технические характеристики

Что входит в комплект?

• 1x4 Axis Mach3 USB карта управления движением.
• 1 х высококачественный USB кабель с двумя кольца с магнитами.
• 1 x ручка регулировки соотношения.
• 1 CD включает в себя руководство и программное обеспечение MACH3.
