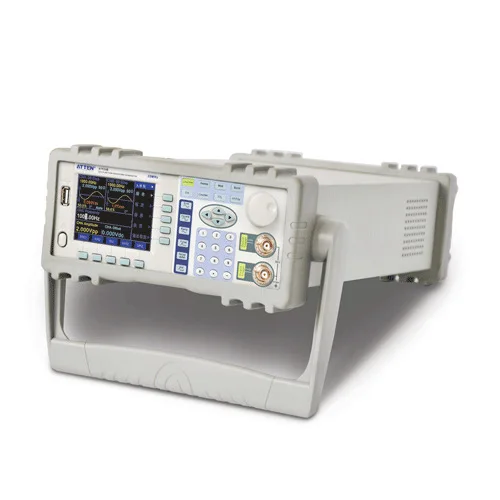

ATTEN ATF20B Цифровой ЖК-генератор сигналов Dds Функция Генератор Сигналов 20 МГЦ 100MSa/с

ATTEN ATF20B Цифровой ЖК-генератор сигналов Dds Функция Генератор Сигналов 20 МГЦ 100MSa/с

20 МГЦ 100MSa/s 110 В-220 В Atten ATF20B Dds Генератор Функций

обзор:

ATF20B DDS функции генератора с использованием цифровых технологий синтеза, с быстрым завершением целевых показателей, необходимых для измерения и многочисленные возможности. простой, но четкий дизайн и передняя панель/Английский ЖК-интерфейс позволяет вам больше простоту управления и наблюдения, масштабируемая функция опция позволяет получить расширенные возможности системы.

ОСОБЕННОСТИ:

• прямой Цифровой Синтез (DDS) технологии, 2 независимых выходных каналов

• 3.5-дюймовый TFT ЖК-дисплей

• высокая Частота Разрешение: разрешение во всем диапазоне 40 МГц

• храните 40 компл. параметров пользователя и вспомнить

• 32 видов стандартных или строить-в фиксированных сигналов

• минимальная стабильного выходного сигнала: 1mV (50)

• многочисленные функции модуляции: FM, ФСК, СПРОСИТЕ, PSK

• частота развертки, амплитуда развертки и взрыв функции

• подсчитайте частоту, период, значение амплитуды RMS или пика до пика значение

• перенапряжения, перегрузки по току, выход защита от короткого замыкания и обратной защит от перенапряжений

• высокая надежность: использование СБИС компоненты и технологии поверхностного монтажа

• Усилитель мощности: необязательная часть, максимальная выходная мощность до 7 Вт

• дополнительные конфигурации: интерфейс RS232, Счетчик частоты, Усилитель мощности

выход Характеристики:

VEFORM

тип формы напряжения 32 видов, таких как Синус, площадь, треугольник, пульс и т. д.

длина волны 1024 очков

частота дискретизации 100 мвыб/с

вертикальное разрешение 8 бит

гармоник отказ (синус) 40dBc (< 1 МГц), 35dBc (1 МГц ~ 20 МГц)

всего искажения (синус) 1% (20 ~ 200 кГц Гц)

время нарастания/спада квадратных 35ns

выброс 10%

площадь цикл 1% ~ 99%

ЧАСТОТА

диапазон частот 40 мГц ~ макс. частота (синус), 40 мГц ~ 1 МГц (другие сигналы)

Разрешение по частоте 40 мГц

частота Точность ± (50ppm + 40 мГц)

АМПЛИТУДА

амплитудный диапазон: 2 мв ~ 20Vpp 40 мГц ~ 10 МГц (высокое сопротивление)

2 мв ~ 15Vpp 10 МГц ~ 15 МГц (высокое сопротивление)

2 мв ~ 8Vpp 15 МГц ~ 20 МГц (высокое сопротивление)

амплитуда Разрешение: 20 мв (амплитуда > около 2 Vpp),

2 мв (амплитуда < о 2Vpp)

Точность амплитуды ± (1% + 2 мв эфф) (высокий импеданс, 1 кГц, синус)

амплитуда Плоскостности ± 5% (< 10 МГц), ± 10% (> 10 МГц)

амплитуда стабильность ± 0.5%/3 часов

выходное сопротивление 50

СМЕЩЕНИЕ

Диапазон смещения ± 10 В (высокое сопротивление, затухание дб)

смещение Разрешение 20 мв

смещение точность ± (1% + 20 мв)

РАЗВЕРТКИ

развертки Типа Линейной развертки или частоты или амплитуды

диапазон развертки свободно устанавливать начальные и конечные точки

развертки шаг больше, чем любой фигуры резолюции

скорость развертки 10 мс ~ 60 s/шаг

режим развертки Вверх, вниз, вверх-Вниз, одноместный

МАНИПУЛЯЦИЯ

ФСК свободно устанавливать носитель и частоте хоп

СПРОСИТЕ свободно устанавливать носитель и хмеля амплитуду

PSK Хоп Фаза: 0 ~ 360 °, Max. resolution: 1 °

альтернативный курс 10 мс ~ 60 s

ВЗРЫВ

взрыв количество 1 ~ 65000 циклов

режим серийной съемки внутренний, внешний, одноместный

TTL Выход Характеристики:

TTL

сигнал повышение/время падения 20ns (квадрат)

частота 40 мГц ~ 1 МГц

амплитуда TTL, CMOS совместимый, низкий уровень < 0.3 В, высокий уровень > 4 В

ОБЩИЕ ХАРАКТЕРИСТИКИ:

• Питание: 220В (1±10%)/AC110V (1±10%) (обратите внимание на выбор напряжения на задней панели)

• частота: 50 Гц (1±5%)

• Потребляемая мощность: < 45VA

• рабочая Температура: От 0 ° C до + 40 ° C

• рабочая Влажность: 80% ОТНОСИТЕЛЬНОЙ ВЛАЖНОСТИ

• эксплуатационные Характеристики: работа с Клавиатурой и поворотный операция ручка

• размеры: 415 мм х 295 мм х 195 мм

• дисплей: tft-дисплей, 320*240

упаковочный лист:

1 х Генератор Сигналов

1 х USB провод

1 x поу шнур

1 х Руководство
