2015 Новый DIY DS1302 вращающийся светодиодный набор электронных часов 51 SCM обучающая

2015 Новый DIY DS1302 вращающийся светодиодный набор электронных часов 51 SCM обучающая

Описание:

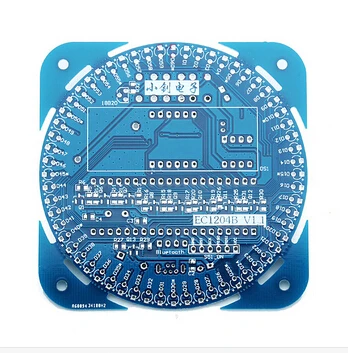

Размер: 81x81x1,6 мм
Толщина печатной платы: 1,6 мм
Материалы: FR4 военный уровень
PCB Цвет: синий
Digitaltube Дисплей: красный
Напряжение питания: miniUSB, Внешнее подключение 5 В, кнопочный аккумулятор 3 в для чипа часов на плате блока питания в режиме ожидания

Функция:

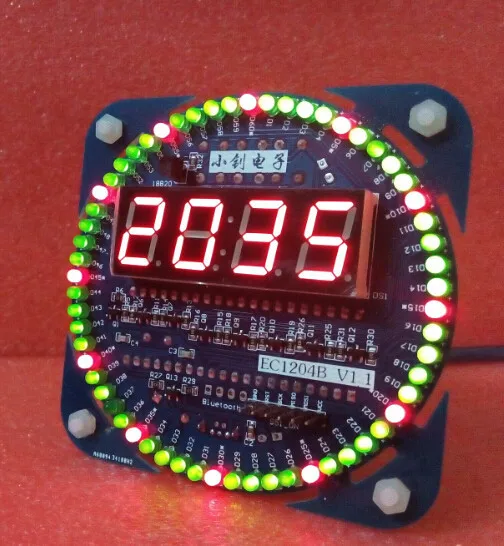

А. Функция электронных часов. Функция отображения времени с четырьмя цифровыми трубками. Каждую секунду, цифровая трубка, две точки на мигание, в то же время, светодиодный корпус за пределами часов поворачивается, чтобы светильник по очереди светлая отделка круг представляет часы через минуту
B. Отображение даты. Через кнопочный переключатель вы можете увидеть дату по умолчанию. Посмотрите на описание функций следующих клавиш
C. Функция сигнализации. Через кнопочный переключатель можно установить функцию будильника. Когда установить время будильника, звуковой сигнал, если нет, вручную выключить зуммер будет продолжать звенеть в течение 10 минут. Посмотрите на описание функций следующих клавиш
D. Функция горения. Резервный интерфейс буферной программы, может быть изменен на печатную плату для выполнения процедуры, прост в эксплуатации
Е. Функция часов в режиме реального времени. Тон после заданного времени, даже если мощность потеряна, снова после включения, нет необходимости устанавливать время

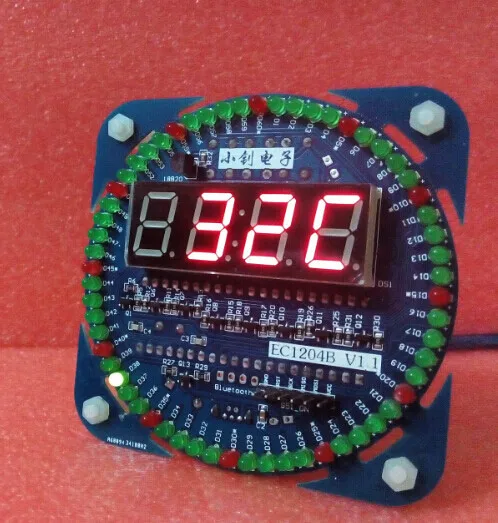

F. Функция отображения температуры. В режиме отображения времени нажмите PLUS, может отображать текущую температуру
G. Функция отображения множества режимов. Внешний светодиодный дисплей имеет четыре режима, может сотрудничать для добавления ключа, через модель ключа
Режим 0: также является режимом отображения по умолчанию, все 1-12 часов красный цифровой ламповый светильник, когда часы через секунду, зеленая цифровая трубка поворачивается, чтобы светильник a.
Режим 1: как часы через секунду, внешнее кольцо светодиодный горит один за другим, то есть 60 секунд, внешнее кольцо весь светодиодный светильник. В следующую минуту все светодиоды светильник, и через часы на секунду, потушите один за другим. И в следующую минуту, светодиодный светильник снова один за другим, поэтому чередуется.
Режим 2: когда часы проходят через секунду, внешнее кольцо поворачивается, чтобы светильник светодиодный. Первые секунды, только первый светодиодный светильник, 2 секунды только второй светодиодный светильник.
Режим 3: когда часы проходят через секунду, наружный светодиодный выключает a. Первые секунды выключается только первый светодиодный, только второй светодиодный выключается за 2 секунды

Ключ Функция:

Плюс ключ, для лет, месяцев, дней, часов, минут, секунд добавить работу. В соответствии с числовой суммой 1 за раз
Ключ режима, может быть в дисплее часов, переключаться на год, месяц, день, часы, минуты, будильник, регулировка внешнего кольца светодиодный дисплей. Добавить ключ к году, месяцу, дню, часам, минутам, секундам и режиму отображения для настройки
Ключ RST, нажмите кнопку reset, затем MCU reset

Некоторые детали здесь:

Технические данные

Схема

Обратите внимание:

Версия обновляется до V1.2, просто Логотип изменяется, все функции не изменяются.

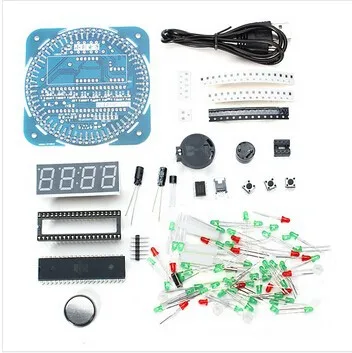

Посылка включает в себя:

1 х Вращающийся светодиодный комплект электронных часов
