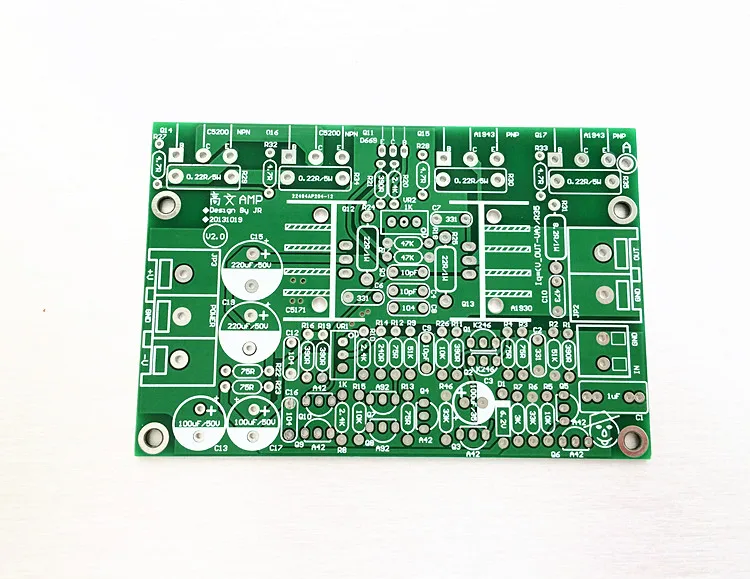

Печатная плата моно усилителя трубка goldmund 2saболее 2scC5200 регулируемый выход

---



Goldmund труба выход моно усилитель плата

Регулируемый дискретный задний усилитель goldmund

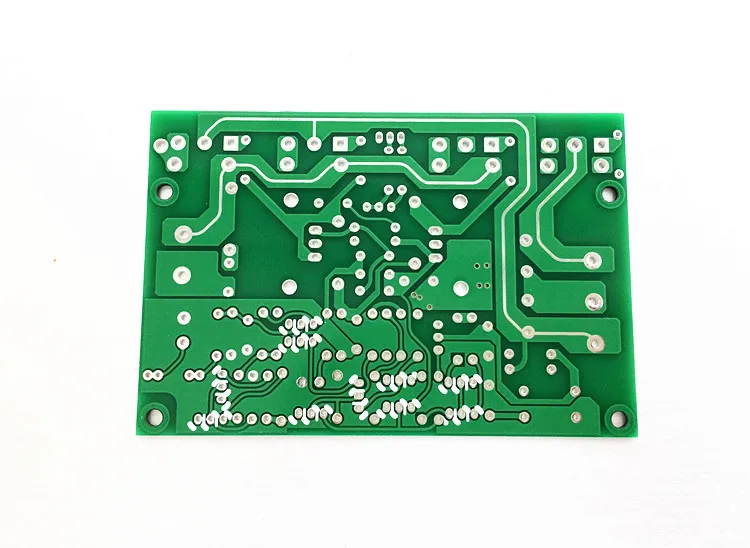

Печатная плата только в том случае,



Технические параметры:   Выход мощность: Нагрузка 150 Вт/4 Ом;(Общее гармоническое искажение THD + N <0.2%), DC +-50 в, измерение нагрузки 4 Ом.   Динамик сопротивление: Доступно 4-8 Ом.   Размер печатной платы:100*67 мм.   Мощность питания:DC Dual 18-50 в Трансформатор 200 Вт или более, необходимо заменить выдерживает более высокое напряжение, более высокую емкость.   Введение:   Задний контур goldmund, в соответствии с схемой цепи можно увидеть перед этим разделом линейной структуры и магазин немного lIkeСзади имитация М arantz, Может управлять низкочастотным звуком и иметь хорошую производительность, FET (2SK170 FET do different input) может хорошо подавлять дрейф, общее качество звука очень хорошее, производительность более четкая, окунь очень глубокий (Мощность должна быть достаточно), чтобы способствовать управлению импортом T oshaba C5171 + A1930, небольшая трубка MPSA42 + MPSA92 (на Anson America), 2SK170 T oshaba оригинал.Низкочастотная производительность интенсивности звука, две пары на трубке нажимают обычные базовые напольные коробки более чем достаточно, более тонкий вокал!.   1.Есть 1% прецизионные резисторы, Металлические пленочные резисторы (кроме 1 Вт до 5 Вт 5% точности, а также неиндуктивный резистор снаружи), используя P hilips Cbb конденсатор CBB емкость. 2.Небольшие электролитические конденсаторы имеют Nippon имеют NOVER и LELON другие известные конденсаторы. Для обеспечения стабильности цепи и очистки от шумов. 3.2SC5171, 2SA1930 T oshaba биполярные транзисторы, роль заключается в продвижении управления. 2SD669 импортированная H itachi NPN силиконовая трубка, 2SD669 работает в режиме однократного класса, только с положительным и отрицательным полуволновым сигналом 2SD669, поэтому нет искажения кроссовера, И даже гармоническое богатство тембра есть некоторые влажные роли, и таким образом увеличенная доска очень устойчива, Но 2SD669 работает в большом токе 50 мА (нормальный op amp, усиление интегрировано всего несколько миллиампер), чтобы справиться с большим динамическим музыкальным сигналом, легко получить наиболее реалистичную звуковую производительность! Играйте в ultimate effect! .   Детали для самостоятельного ввода в эксплуатацию Примечания: 1) после завершения установки сварочного теплоотвода (Примечание трубы и ребра должны быть хорошо изолированы), отрегулируйте VR2 (1K точные регулируемые резисторы) делает тихий ток 50 мА вокруг, VR2 ток по часовой стрелке становится большим, против часовой стрелки уменьшается! А именно: выход-это напряжение поперечной точки А около 11 мВ (напряжение R35 через выходное сопротивление 0,22 Ом Значение резистора делится на этот тихий ток), точка является испытательным отверстием, печатная плата маркируется, на выходе (снаружи) сбоку. 2) нулевое значение средней точки, регулировка VR1 (500R близко Регулируемое сопротивление), так что выход (выход) на землю (т. Е. Через клеммы выхода усилителя)Ноль мВ; Обычно десять в пределах нескольких милливольт в порядке,     Изображения товара: Обратите внимание, что этот усилитель мощности выпрямлен и фильтруется DC источник питания после двойного, не непосредственно подключен к трансформатору Рекомендуем магазин выпрямленный и фильтрованный с трубой-защищенной прокладкой питания:





Печатная платаДоска шелкография со значениями компонентов очень удобная сделай сам Эта ссылка только плата PCB,Ссылка на доску: http:/store/product/goldmund-tube-2SA1943-2SC5200-output-mono-amplifier-board-adjustable-A-discrete-goldmund-rear-amplifier-Free-Shipping/1123215_2045124859.htmlDiy доска ссылка:TОн устанавливает изображение для справкиСхема конструкции для справкиДрузья интересуются схемой для обучения и общения!
