Модернизированная плата управления DFRobot W5500 Ethernet с ATmega32u4 и POE v2.0 совместима Arduino

Модернизированная плата управления DFRobot W5500 Ethernet с ATmega32u4 и POE v2.0 совместима Arduino

DFRobot Модернизированный W5500 Ethernet с ATmega32u4 и POE плата управления v2.0 совместима с Arduino для IOT intel вещей

Введение

W5500 Ethernet с материнской платой POE является новым членом нашей семьи Ethernet. Он основан на ATmega32u4 и W5500 чип Ethernet, который весьма полезен для большинства проектов IOT. Чип W5500-это встроенный чип Ethernet с жестким проводом TCP/IP, который обеспечивает более легкое подключение к Интернету со встроенными системами. Это позволяет пользователям иметь подключение к Интернету в своих приложениях только с помощью платы, в которой TCP/IP стек, 10/100 Ethernet MAC и PHY встроены. Плата Ethernet W5500 использует высокоэффективный протокол SPI, который поддерживает скорость 80 МГц для высокоскоростной сетевой связи. Чтобы уменьшить потребление энергии, он также обеспечивает режим WOL (Wake on LAN) и отключение питания. Посылка имеет одинаковый размер с Arduino Leonardo и совместима с большинством экранов и датчиков Arduino. С более безопасным и профессиональным чипом регулирования мощности, система может работать в гораздо более сложных условиях. И забудьте о проблемах с источником питания, так как он работает с источником питания POE. Удобно? Обновление версии: V2.0 модернизировал свою цепь регулирования мощности POE. Что делает мощность POE более надежной.

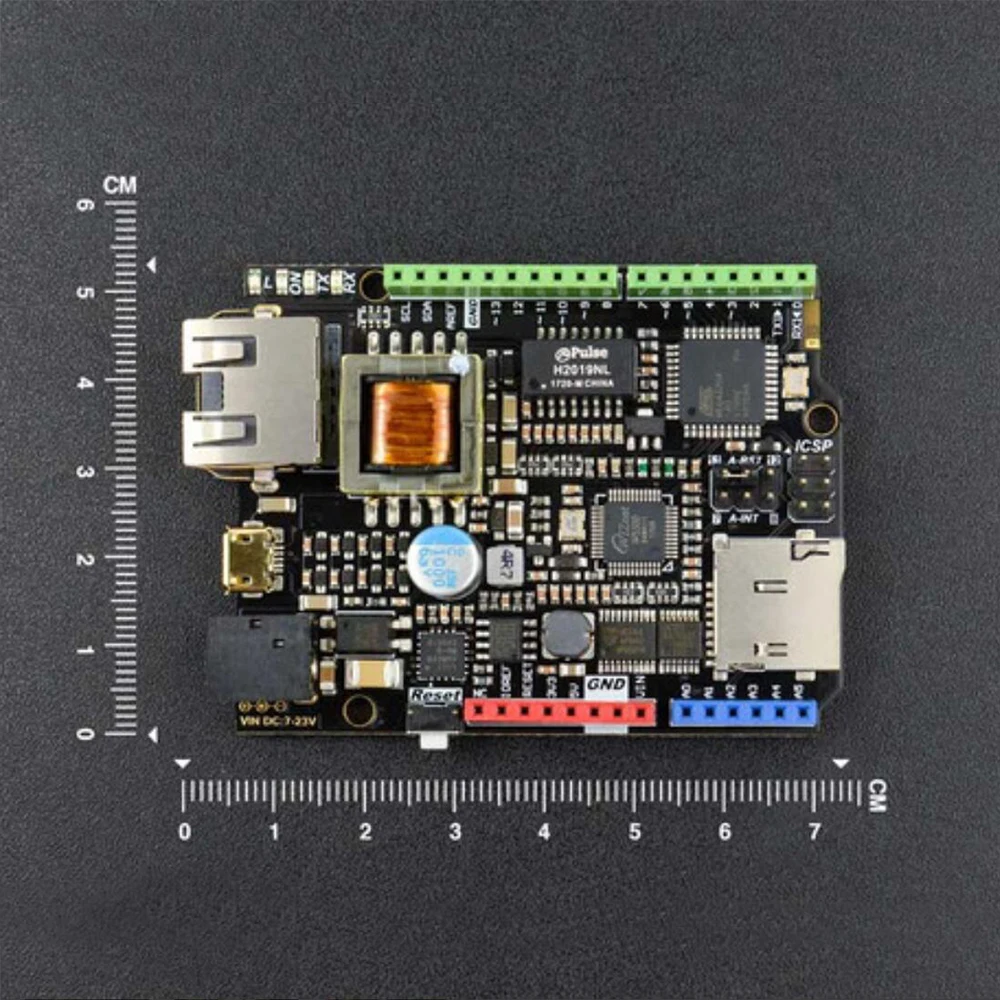

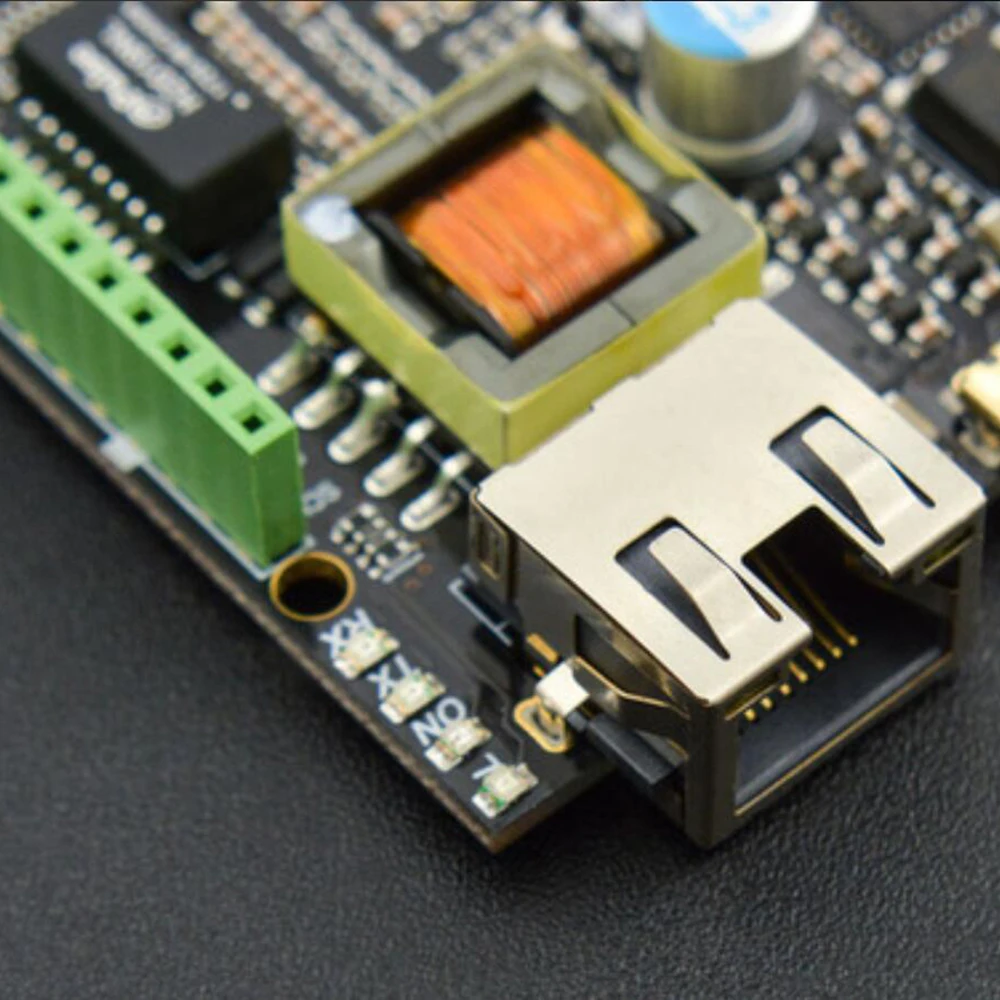

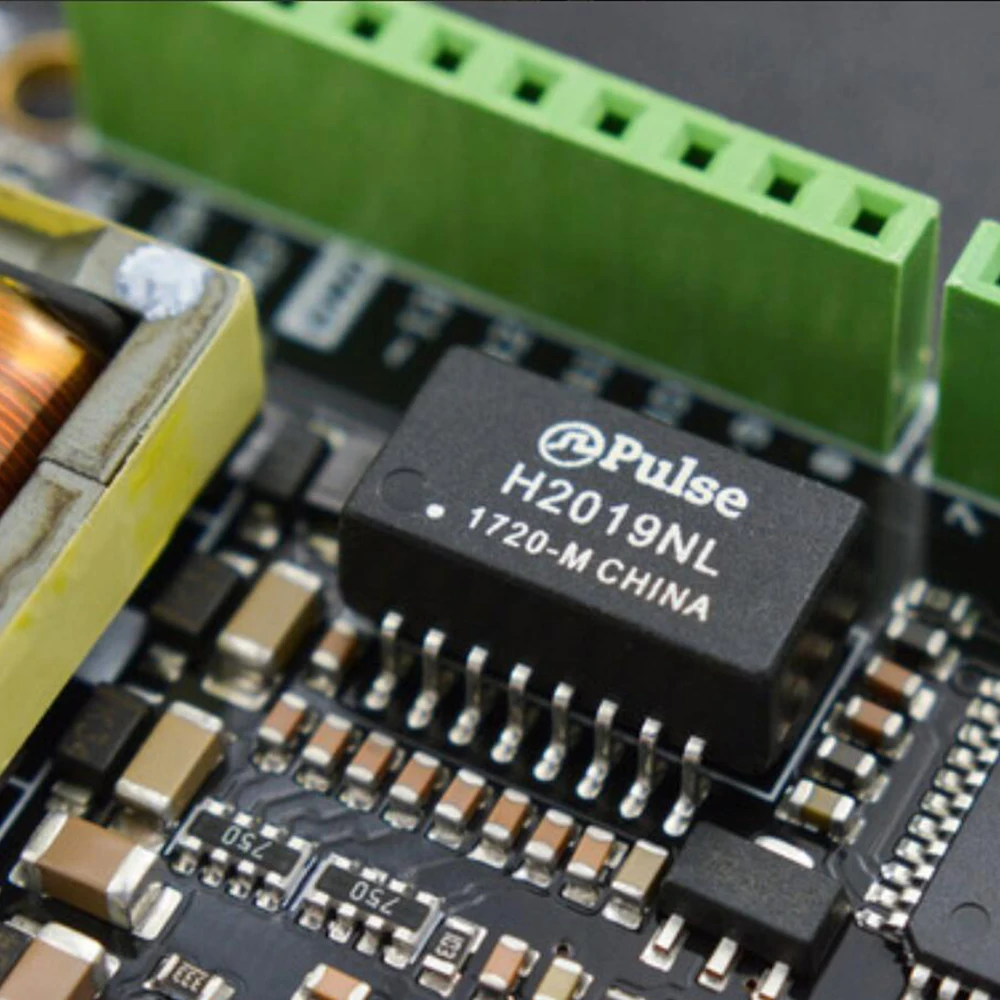

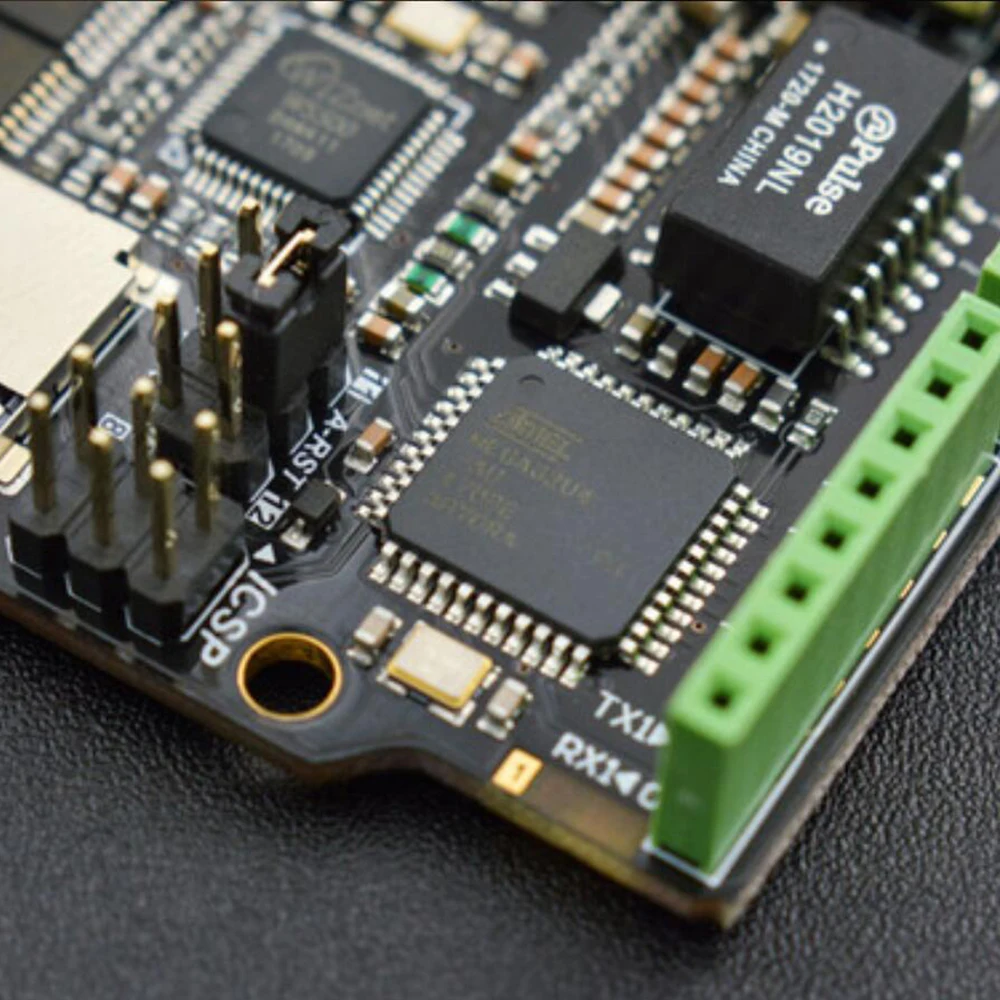

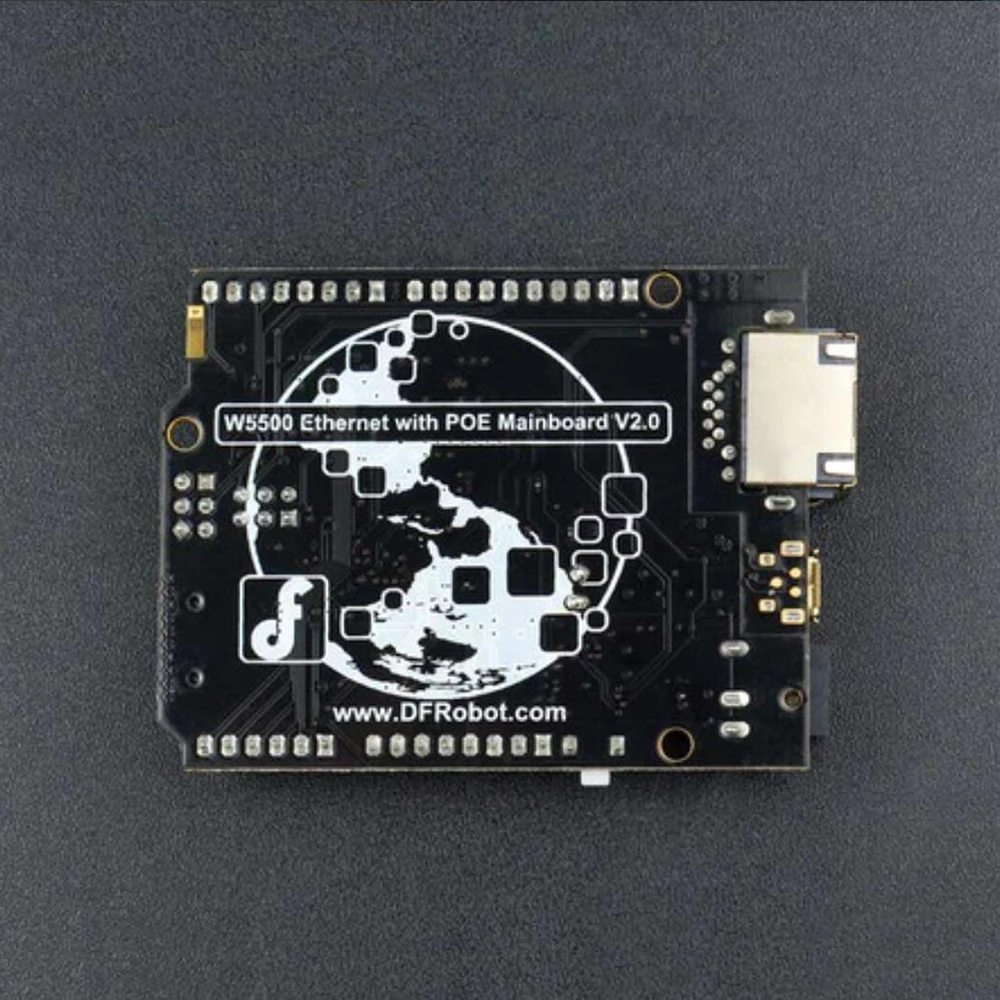

Фото

Параметры

Микроконтроллер: Atmel Atmega32u4 (Arduino Leonardo) Штепсельная Вилка внешнего входного напряжения (рекомендуется): 7 В ~ 20 В постоянного тока Разъем внешнего входного напряжения (лимиты): 6-23 в Входное напряжение POE: 48 В AC/DC (стандарт 802.3af PD устройство) Цифровые контакты ввода/вывода: 20 Аналоговые контакты ввода/вывода: 6 Ток постоянного тока на I/O Pin: 40 мА Флэш-Память: 32 Кб (ATmega32u4) из которых 4 КБ используется загрузчиком SRAM: 2 Кб (ATmega32u4) EEPROM: 1 Кб (ATmega32u4) Частота часов: 16 МГц PHY: WIZnet W5500 PHY частота часов: 25 МГц Размеры: 73,5x53,5x15 мм (2,89x2,11x0,59 ")

Документы

Вики продукта:/Wechat W5500 Ethernet Библиотека:/W5500 Схема W5500:/W5500 W5500 техническое описание:/W5500

Отгрузочная ведомость

W5500 Ethernet с материнской платой POE x1 Зеленый акриловая доска x1 Винты x1
