Многофункциональный тестер напряжения SUNYIMA LCD измеритель емкости для литий

Описание:

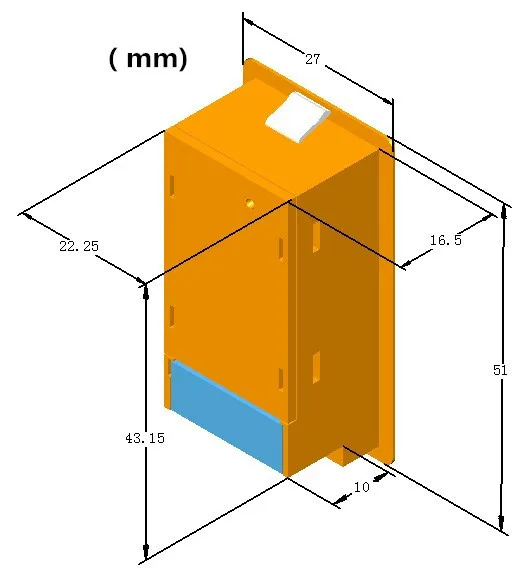

1. Контур

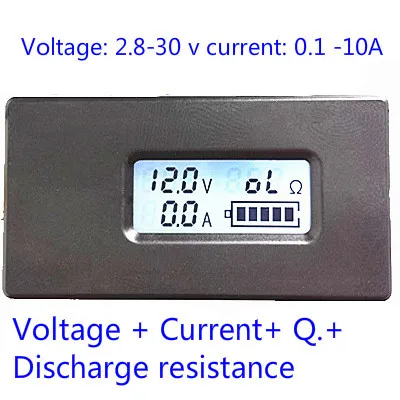

Этот документ описывает спецификацию многофункционального тестера PZEM-005, этот тестер в основном используется для отображения напряжения батареи, уровня заряда батареи, тока нагрузки и сопротивления нагрузки.

2. Функция

2,1 измерение напряжения батареи

Диапазон измерения: 2,8 ~ 30,0 в.

Разрешение: 0,1 В.

Точность измерения: 2%.

2,2 Измерение уровня заряда батареи

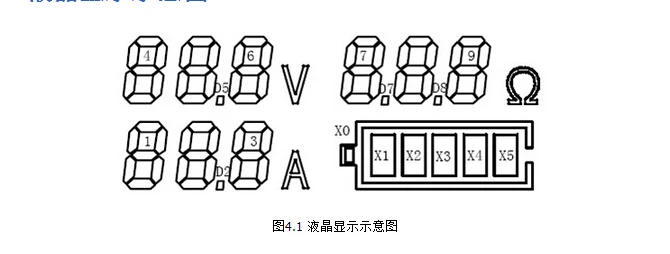

2.2.1 уровень заряда батареи отображается через сетку уровня заряда батареи на ЖК-экране и имеет в общей сложности пять уровней. Уровень заряда батареи отличается от напряжения батареи.

2.2.2 на полном уровне он отображает 5 сеток, на 4/5 уровне он отображает 4 сетки, на 3/5 уровне он отображает 3 сетки, на 2/5 уровне он отображает 2 сетки, на уровне 1/5 он отображает 1 сетку, когда приходит напряжение отключения батареи, он будет отображать формат 0 (только дисплей батарейного отсека).

2.2.3 напряжение отключения батареи может быть установлено, диапазон 2,8 ~ 30,0 в, но не более, чем полномасштабное напряжение.

2.2.4 может быть установлено полномасштабное напряжение батареи, диапазон составляет 2,8 В ~ 30,0 в, но не меньше, чем напряжение отключения.

2,3 Измерение тока нагрузки

Диапазон измерения: 0,0 ~ 10.0A

Разрешение: 0.1A.

Точность измерения: 2%

2,4 измерение сопротивления нагрузки

Диапазон измерения: 0 ~ 999Ом, Дисплей oL ", когда он больше 999Ом

Разрешение: когда сопротивление меньше 10Ом, Разрешение 0,01Ом, КогдаСопротивление больше или равно 10ОмНо менее 100Ом, Терезолуция 0,1Ом, Когда сопротивление больше или равно 100ОмНо менее 1000Ом, Разрешение 1Ом

Измерение: 2%

2,5 Управление Подсветкой

Подсветка автоматически выключается при включении, вы можете включить или выключить ее ключом

3.Инструкция по эксплуатации

3,1 отключенное напряжение батареи и полноразмерные настройки напряжения

Шаг 1: удерживайте клавишу в течение 3 секунд, чтобы ввести напряжение отключения батареи и полномасштабное напряжение

Состояние настройки;

Шаг 2: после входа в состояние площадь напряжения мигает, чтобы отобразить текущее напряжение отключения батареи и использовать символ нулевого уровня заряда батареи, чтобы указать, что это состояние настройки напряжения отключения; затем вы можете нажать кнопку, чтобы добавить одну, нажмите кнопку, чтобы добавить ее быстро;

Шаг 3: когда нет ключа более 3 P секунд, он автоматически входит в

Полномасштабное состояние настройки напряжения;

Шаг 4: после входа в это состояние площадь напряжения мигает, чтобы отобразить текущее полное напряжение заряда батареи, и используйте символ полного уровня заряда батареи, чтобы указать, что это полномасштабное состояние настроек напряжения; метод настройки такой же, как и напряжение отключения;

Шаг 5: когда нет ключа более 3 секунд, он автоматически сохранит, еслиОшибка отсутствует после того, как сохранение будет прекращено автоматически, если значение неправильное или сохранить

Неправильно, он будет отображать Err SAu в течение 1 секунды и выходить.

4.Прочие Примечания

Литиевая батарея работает через LDO, напряжение источника питания должно превышать 2,8 В.

Рабочая температура

-10'C ~ + 40'C

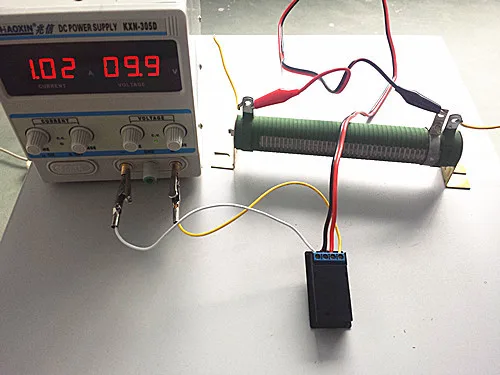

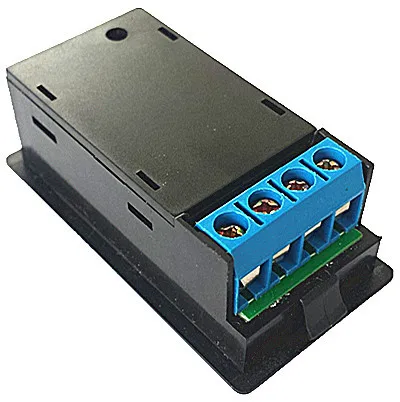

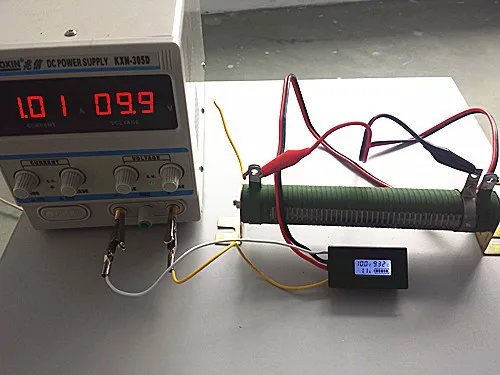

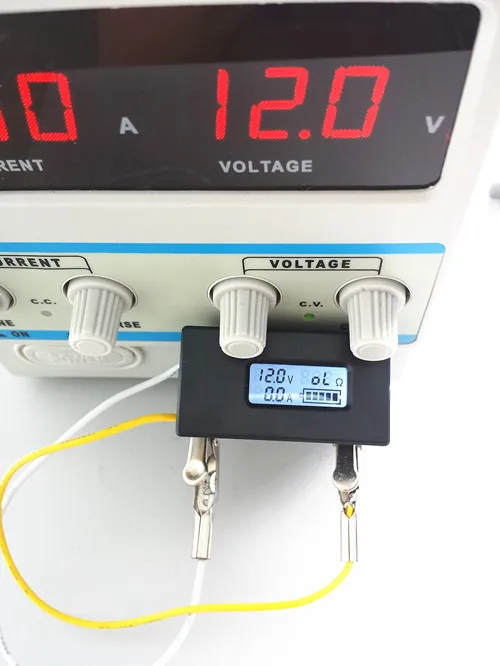

5. Схема подключения

Упаковка

1 шт. * LCD Многофункциональный измеритель сопротивления тока напряжения
