2 шт SV652 TTL 868 + антенна двунаправленный беспроводной приемопередатчик данных

2 шт SV652 TTL 868 + антенна двунаправленный беспроводной приемопередатчик данных

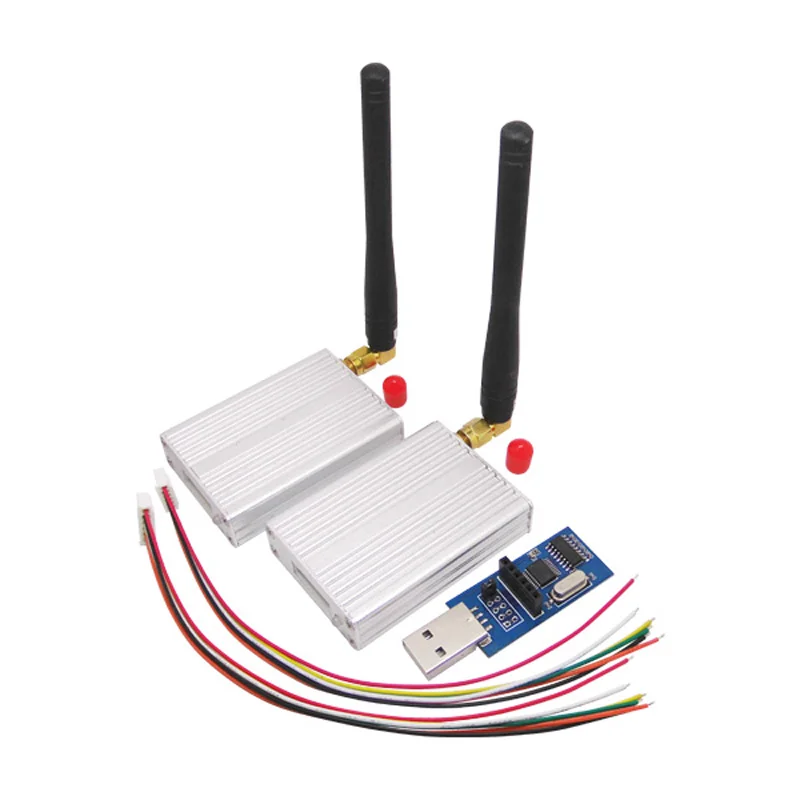

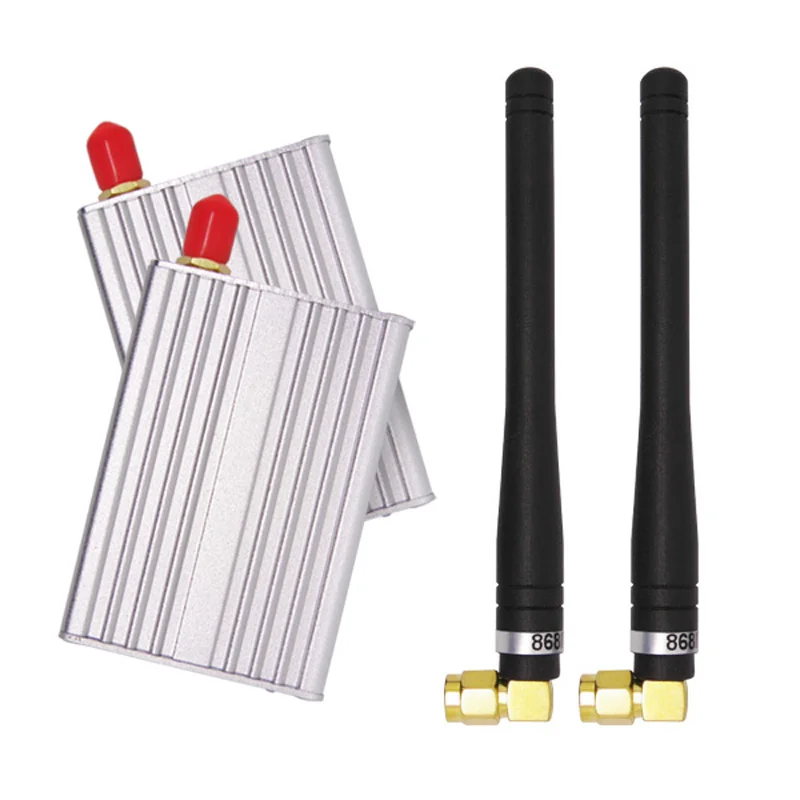

2 шт. SV652-TTL-868 + антенна двунаправленный беспроводной трансивер для передачи данных TTL интерфейс 868 МГц 27dBm радиочастотный передатчик и приемник

2 шт. SV652-TTL-868(Беспроводной радиочастотный модуль приемопередатчика в 868 МГц, TTL интерфейс)

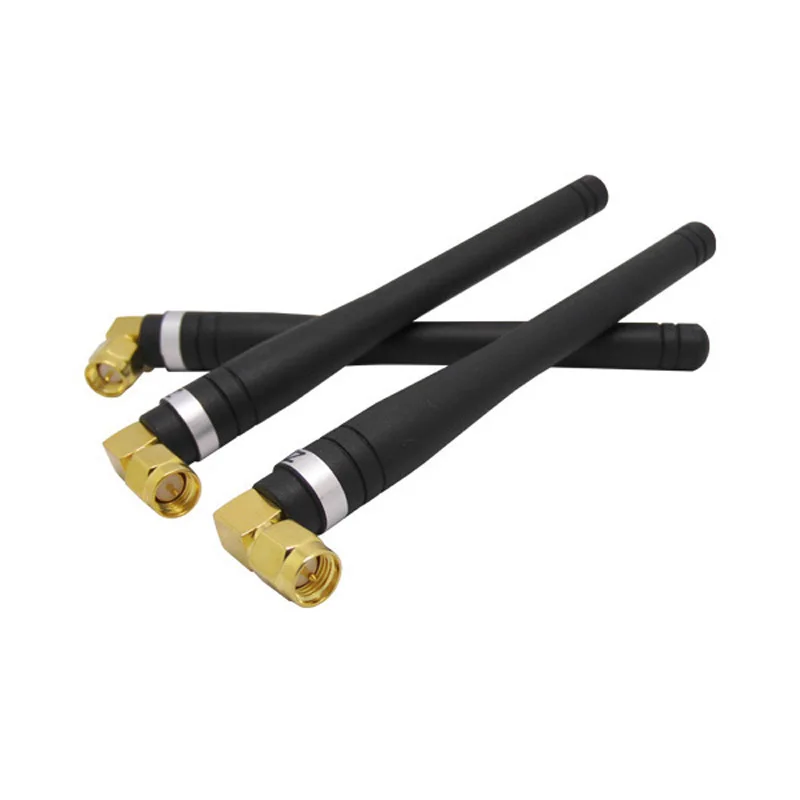

2 шт. SW868-WT100(Беспроводная RF антенна в 868 МГц)

2 шт. контура провода

1 шт. SU108-TTL usb-мост с кабелем

SV652Является промышленным классом и высокоинтегрированным радиочастотным трансивером, который принимает высокопроизводительный Si4432 из силиконовых лабораторий и промышленных микроконтроллеров. TTL / 232 /485 может быть выбран в соответствии с SV652-TTL / SV652-232 / SV652-485. SV652 имеет хорошую чувствительность и выходную мощность 500 мВт для достижения долгосрочного диапазона RF и надежной связи RF. Чтобы избежать помех, SV652 обеспечивает 40 частотных каналов и настраиваемый идентификатор сети. SV652 является гибким, но простым в использовании, он поставляется со многими параметрами, такими как: частота, скорость передачи данных, выходная мощность, идентификатор сети, Идентификатор узла. Пользователи могут настроить параметры с помощью ПК или собственного устройства заказчика.

Особенности

• 868 МГц
• Промышленный Класс
• 40 каналов
• 4 байта идентификатора сети и 2 байта идентификатора узла
• Скорость передачи данных: 1200 ~ 115200 bps
• Скорость передачи данных о воздухе: 1200 ~ 115200 bps
• GFSK модуляции
• RSSI
• Интерфейс: TTL
• Антенна соответствия автоматически
• Двунаправленный и полудуплекс
• Чувствительность: -121 дБм
• Максимальная выходная мощность: 500 мВт (+ 27 дБм)
• Рабочее напряжение: 3,3 ~ 6,5 V
• Рабочая температура: -40 ~ + 85 °C
• Параметры экономят в автоматическом режиме

• Пульт дистанционного управления телеметрии
• Система безопасности
• Промышленная система сбора и обработки данных
• Домашней автоматизации
• Беспроводной передачи данных
• Система контроля доступа
• Для системы управления роботом
• Беспроводной периферийные устройства

Электронный характеристики

Примечание: высокое качество 3,3 V LDO интегрировано и Pin CS/набор 3,3 V интерфейсом. TXD/RXD также 3,3 V для SV652-TTL

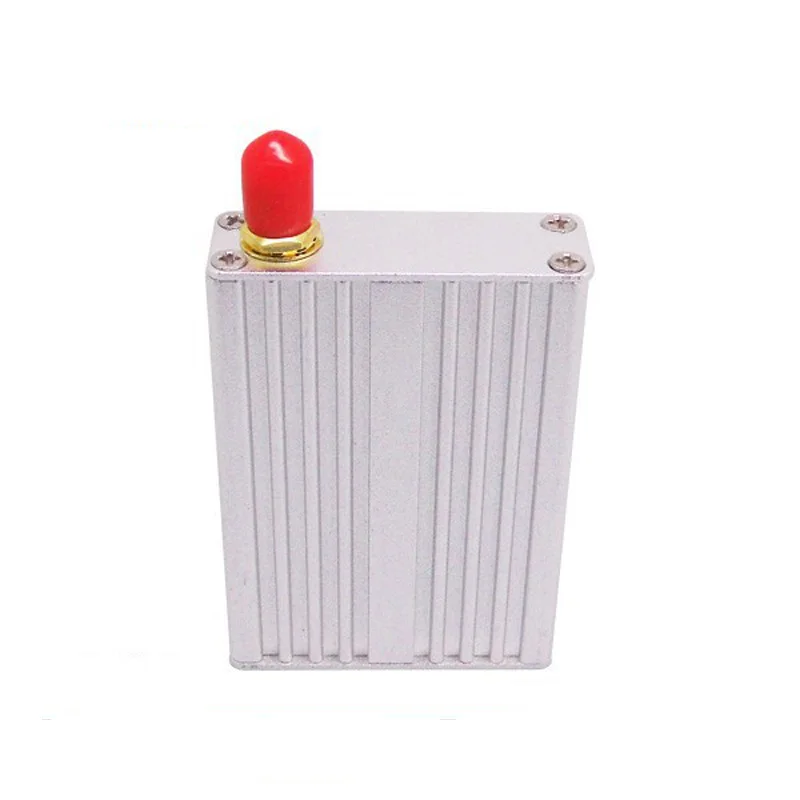

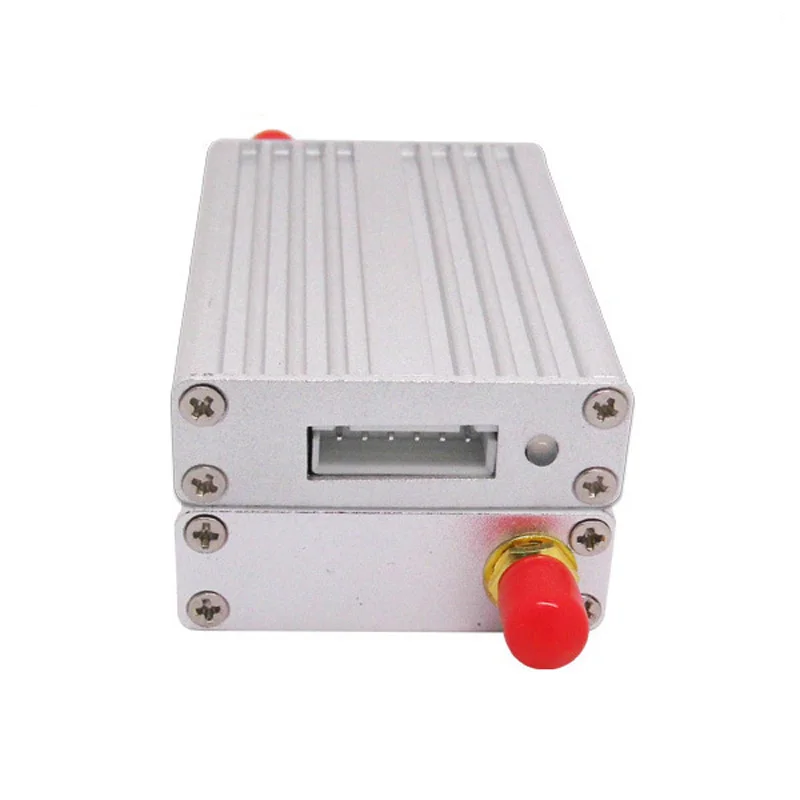

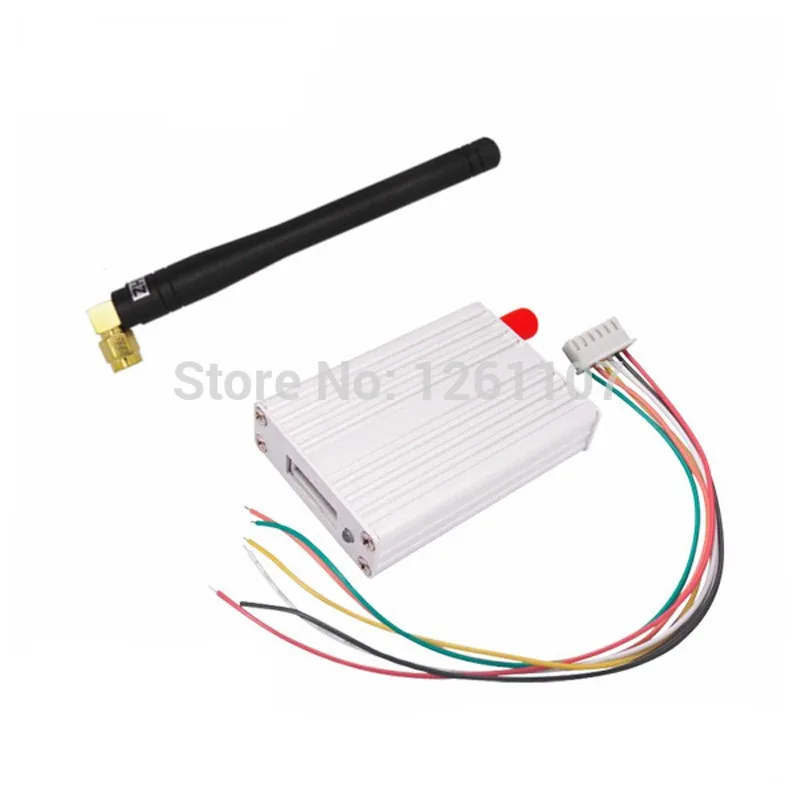

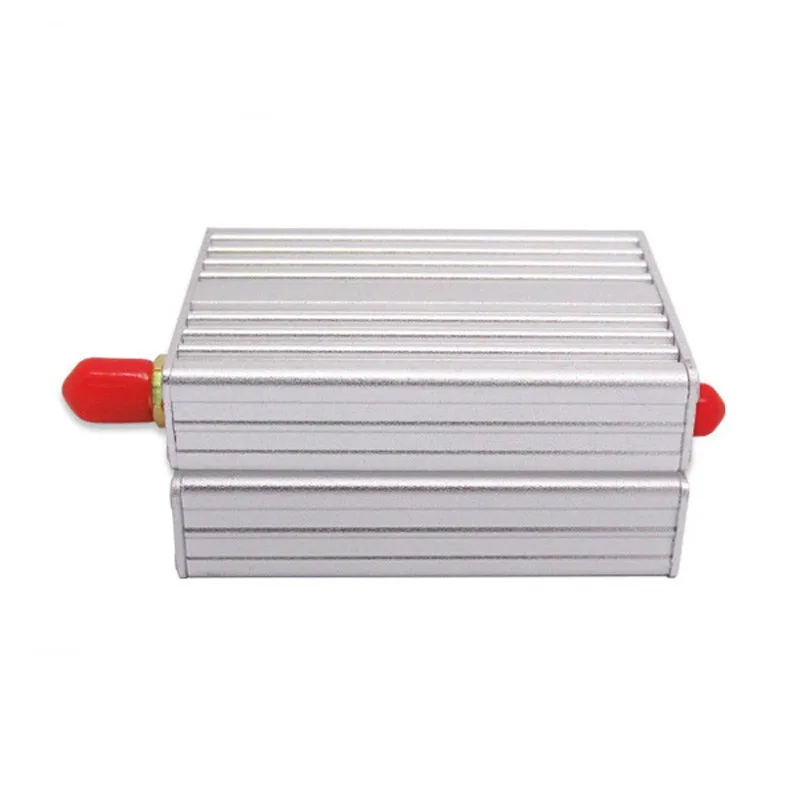

Демонстрация товара

Применение цепи

Типичная схема приведена ниже

Примечание: заземляющий штырь модуля и устройства должен быть соединен вместе.

Типичное применение:

Pindifinition

Аксессуары

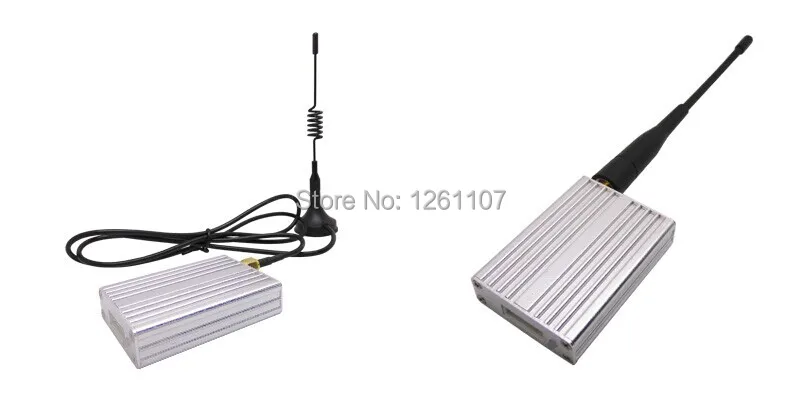

1) Как использовать антенну

Антенна очень важна для радиочастотной связи. У нас есть много видов антенн для клиента на выбор, пожалуйста, свяжитесь с соответствующим инженером по продажам для помощи.

Советы для антенны:

* Не открывайте спорИ prime;Т близко к земле, металл, магнит, большой ток;

* Если вы пользуетесь присоской антенной, потяните провод как можно ровнее, присоска основа должна прилипать к металлу

2) Как использовать usb-плату

Есть 3 типа usb-моста, который SU108-TTL/ SU108-232 / SU108-485.SU108 -TTL для интерфейса TTL, SU108-232 для интерфейса 232, SU108-485 для интерфейса 485. Пользователь должен выбрать правильный usb-мост, соответствующий модулю RF.

Механические измерения

Наша компания занимается исследованием, разработкой, производством и продажей продуктов IOT (Интернет вещей). Мы посвятили себя поставке хороших радиочастотных модулей, модулей walkie talkie и интегрированных цифровых сенсорных модулей. Между тем, ODM и OEM проекты приветствуются. С более чем для детей 10 лет опыт разработки продукции в РФ и датчики, мы заработали хорошую репутацию среди наших клиентов.

Доставка

1. Товары будут отправлены в течение 3-5 дней после получения полной оплаты.

2. Мы не гарантируем время доставки на все международные поставки из-за различий в сроках таможенного оформления в отдельных странах, что может повлиять на то, как быстро ваш продукт проверяется.

3. Если вы не получили товар в течение 60 рабочих дней (10 недель), пожалуйста, свяжитесь с нами, чтобы изучить чехол.

4. Обратите внимание, что покупатели несут ответственность за все дополнительные таможенные сборы, брокерские сборы, пошлины и налоги на импорт в вашу страну. Эти дополнительные расходы могут быть предъявлены вам к оплате при доставке. Мы не возмещаем стоимость доставки за отклоненные поставки.

Мы можем предоставить EMS, DHL, Fedex, TNT China Register Post Air Mail и т. Д.

* Бесплатная доставка в нашем магазине в основном осуществляется авиапочтой Китая.

* Если вам нужна быстрая доставка, как DHL или другие, вам потребуется дополнительная оплата, пожалуйста, свяжитесь с продавцом, чтобы оценить цену.

С тремя защиты

* Полиэтиленовый пакет для покрытия

* Пузырчатый мешок для защиты

* Наконец, желтая коробка для доставки

1. Мы ценим ваш заказ и делаем все возможное, чтобы служить вам.

2. Мы предлагаем мгновенную политику возврата в течение 7 дней (7 дней после получения товаров).

3. Возвращенный товар должен быть в первоначальном состоянии.

4. Мы можем вернуть Ваши деньги без стоимости доставки.

2. Если у вас есть какие-либо проблемы с нашими товарами или услугами, пожалуйста, не стесняйтесь связаться с нами, прежде чем оставить отрицательный отзывы. Мы сделаем все возможное, чтобы решить любые проблемы и предоставить Вам лучшее обслуживание клиентов.

3. По любым вопросам, пожалуйста, свяжитесь с нами через emai l или через TradeManager.

D) Почему я должен использовать антенны?

Антенна важна для связи. Для этого модуля спиральный сопротивление составляет 50 Ом. У нас есть много видов антенн для выбора клиента, пожалуйста, свяжитесь с соответствующим инженером по продажам для помощи или найдите антенну на нашем веб-сайте.

Е) какой тип платы USB моста я должен использовать?

Usb-мост полезен клиентам для настройки параметров и просто для тестирования связи с ПК.
