Фонарь 30 А литий ионный 14 8 в 18650 BMS см фонарь защиты аккумулятора bms для применения

Фонарь 30 А литий ионный 14 8 в 18650 BMS см фонарь защиты аккумулятора bms для применения

1) без остатка

2) с балансом/сигнальными кабелями;

3) без температурного выключателя

4) Зарядка BMS с разрядным портом отличается;

5) схема обнаружения (переразрядка, перегрузки по току и короткого замыкания)

6) рады работать по OEM

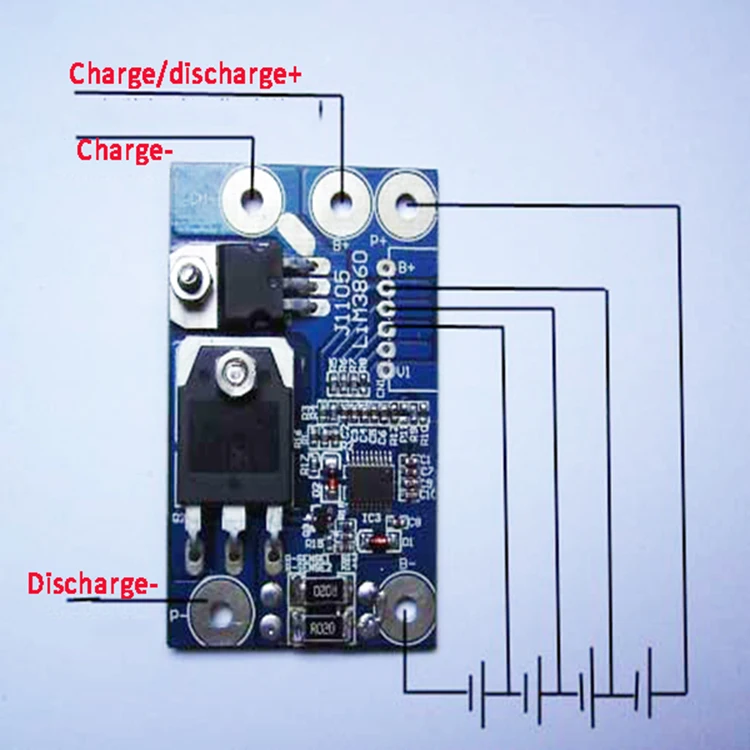

4s литий-ионная проводка Инструкция:

Зарядка: CH- & B +Подключите второй большой провод к CH- & B + для зарядки.

Разряд: P- & B +Подключите большие провода к P- & B + для разрядки (нагрузки)

(P + = B +)

B-Подключите черный большой провод к аккумулятору general negatie end

Баланс провода B1 подключение к первой ячейке положительное

Баланс провода B2 подключение к второй ячейке положительный

Баланс провода B3 подключение к третьей ячейке положительное

P + Подключите к красному большому проводу к аккумулятору с общим положительным концом

После завершения подключения, пожалуйста, проверьте каждыйСоседних напряжение если 3,7 V, и

B- to B1 должна быть 3,7 V * 1

B- to B2 должна быть 3,7 V * 2

B- to B3 должна быть 3,7 V * 3

И P-и P +/B + equels3,7 V * 4 общая, если напряжение выше над литий-ионная Напряжение, подключении неправильно.

Обратите внимание:

1) обратите внимание, что входное и выходное напряжение, а также условия нагрузки для платы защиты питания не превышают электрические параметры допустимого энергопотребления;

2) особое внимание к току нагрузки не может работать долгое время между максимальным непрерывным рабочим током и током защиты;

3) при подключении аккумулятора он может не разрядиться. В этот чехол, Подключите зарядное устройство может быть восстановлена до обычные рабочие условия;

4) хотя встроенный блок электростатической защиты BMS, пожалуйста, не трогайте руки, когда BMS в рабочем состоянии, чтобы избежать повреждения от статического электричества.
