Карманный цифровой осциллограф E-learning/Competition DIY Kit запчасти DSO 068 аналоговый

Карманный цифровой осциллограф E-learning/Competition DIY Kit запчасти DSO 068 аналоговый

Особенности:
DSO 068 DIY kit использует компоненты с отверстиями, насколько это возможно. Это делает область применения уникальной среди сверстников. С помощью компонентов с отверстиями, набор облегчает потребность в сборе навыков и в то же время позволяет более глубокого вовлечения пользователя. Самое главное, это обеспечивает свободу для пользователей, чтобы проверить, модифицировать, экспериментировать и даже создавать свои собственные проекты. И это означает больше удовольствия!
Более того, DSO 068-это не просто набор для тренировок, но и практичный инструмент для повседневного использования. Он был разработан на базе набора DSO 062 и включает в себя много улучшений в аппаратной и прошивке. Основные улучшения, включая:

• Повышенная чувствительность (10 мВ/див против 100 мВ/див)
• Более широкая аналоговая полоса пропускания (3 МГц против 1 МГц)
• Большой буфер захвата (1024 точки против 256 точек)
• Переменное положение триггера (1% - 100%) с индикатором
• Генератор тестового сигнала с переменной частотой и амплитудой
• Подключение через USB
• Загрузка записанных необработанных данных в CSV-файл
• Работает как USB-приставка и регистратор данных *
• Более высокая чувствительность (0.2Vpp vs 3Vpp), встроенный частотомер
• Питание от аккумулятора/USB
• Полностью enclosured
  (*: Функция не полностью выполнена по прошивке 113-06801-040)

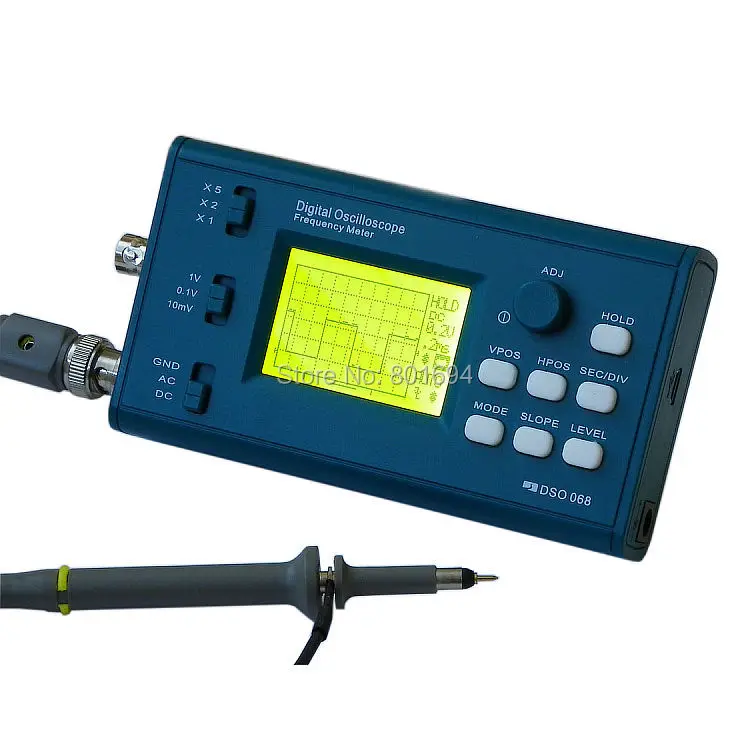

Работа DSO 068 еще легче благодаря силиконовым кнопкам и вращающимся кодировщикам. Настройка параметров простая, простая и быстрая. Переключатель режимов и утилиты управляются меню. Абсолютно не создает проблем с навигацией.

Этот набор особенно подходит для образовательных целей. Это отличный инструмент для студентов колледжа.

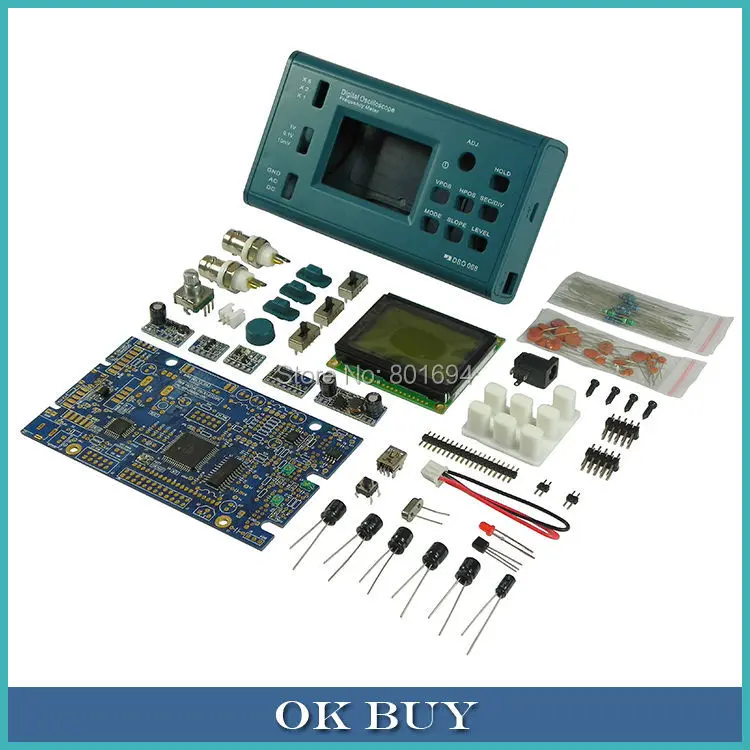

Комплект DSO 068 состоит из следующих основных частей:

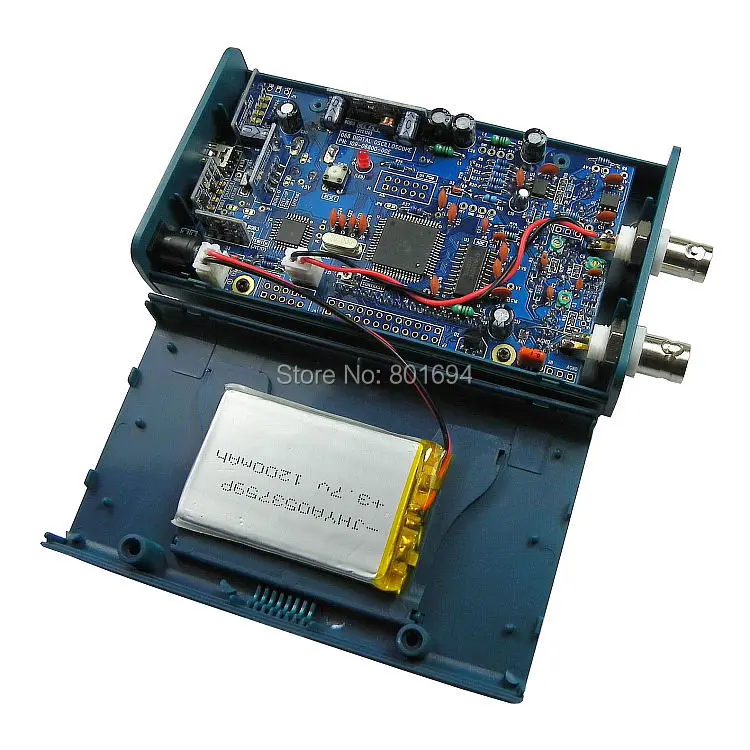

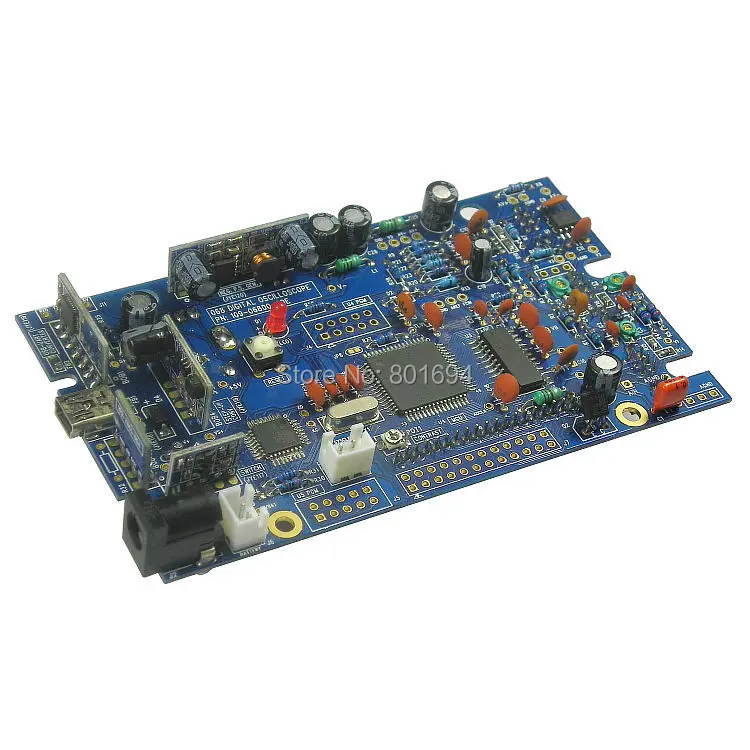

• (1) Основная печатная плата с предварительно припаянной ICs и несколькими частями SMD. Плата предварительно протестирована, а макус на плате предварительно запрограммирован.

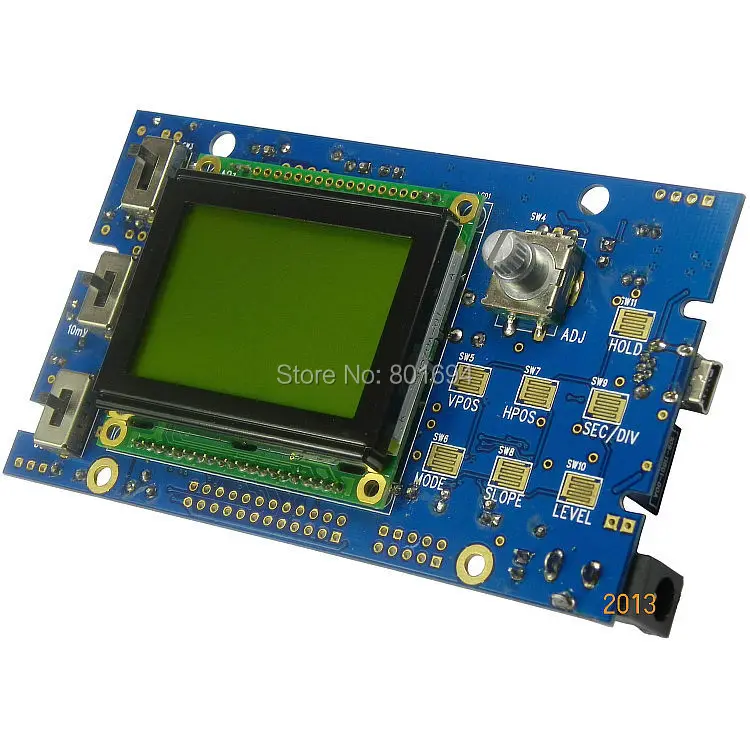

• (1) ЖК-модуль с графической матрицей 128X64.
• (1) плата преобразователя напряжения (JYE116). Это повышает напряжение батареи до 5 В, начиная с 2 в.
• (1) плата инвертора напряжения (JYE120). Генерирует-5 в форму + 5 В с токовой мощностью до 200 мА.
• (1) плата включения/выключения (JYE117). Это выключатель питания инструмента. [опционально]
• (1) плата зарядного устройства литий-ионного аккумулятора (JYE118). В комплект входит выключатель питания USB/аккумулятор. [опционально]
• (1) плата преобразователя USB-Uart (JYE119). Это соединяет область действия с хостом USB. [опционально]
• (1) Профессиональный зонд 20 МГц с выбором затухания 1X/10X.
• (1) набор корпусов, включая подставку, колпачки выключателей и т. Д.
• Все компоненты сквозных отверстий, механические детали и аксессуары.

Параметры
Вертикальный

• Количество каналов: 1
• Аналоговая полоса пропускания: 0 - 3 МГц
• Чувствительность: 10 мВ/див-5 В/Див
• Разрешение: 8 бит
• Входное сопротивление: 1 м ом
• Максимальное входное напряжение: 50Vpk (для 1X probe) и 400Vpk (для 10X probe)
• Муфта: постоянный ток, переменный ток, GND

По горизонтали

• Максимальная частота дискретизации в реальном времени: 2 мс/с
• Максимальная частота дискретизации: 20 мс/с
• Развертки: 0.5us/дел-10 м (минута)/Div
• Длина записи: 256, 512 и 1024 переменных
• Режимы работы/удержания: Переключение одной кнопкой

Триггер

• Режимы запуска: автоматический, нормальный, одиночный
• Тип триггера: поднимающийся/опускающийся край
• Положение триггера: 0% - 100% Регулируемый буфер захвата
• Индикатор Trig Point: Да

Тесты генератор сигналов

• Частота, регулируемая от 1 Гц-100 кГц (41 частота)
• Амплитуда среди 0,3 V, 1 В, 3 в и 5 В

Другое Особенности

• Сохранение записанной формы сигнала до EEPROM и возврат после отключения электропитания
• Загрузка экрана, как bitmap файл
• Загрузка сигнала как CSV файл
• Usb-подключение для передачи данных и обновления прошивки
• Поворотный датчик для быстрой настройки параметров

Дисплей

• 2-дюймовый 128X64 черно-белый точечно-матричный ЖК-дисплей
• Включение/выключение подсветки
• Регулируемая контрастность

Питание

• 3,7 V ионно-литиевая батарея/USB
• Потребляемый ток: 300mA @ 3,7 V (ЖК-дисплей переключатель подсветки ВКЛ, в обычном режиме).
• Встроенное зарядное устройство

Примечание:Аккумулятор в комплект не входитВ стандартной комплектации продукта, и необходимо приобретать отдельно. Доставка, содержащая аккумулятор, может повлекать более высокие расходы на доставку и более длительную задержку из-за ограничений перевозчиков.

Посылка включает в себя:

• 1 комплект для творчества DSO 068 (AdvancedПолная версия) (аккумулятор в комплект не входит)
• Зонд BNC (20 МГц, 1x и 10x Переключаемый)-1 шт.
• 1 x USB кабель
• Othe информация (руководство пользователя на английском языке, руководство по сборке на английском языке, схема, демонстрация, загрузка и формат файлов Waveform) будет отправлена по электронной почте, если вам нужно
