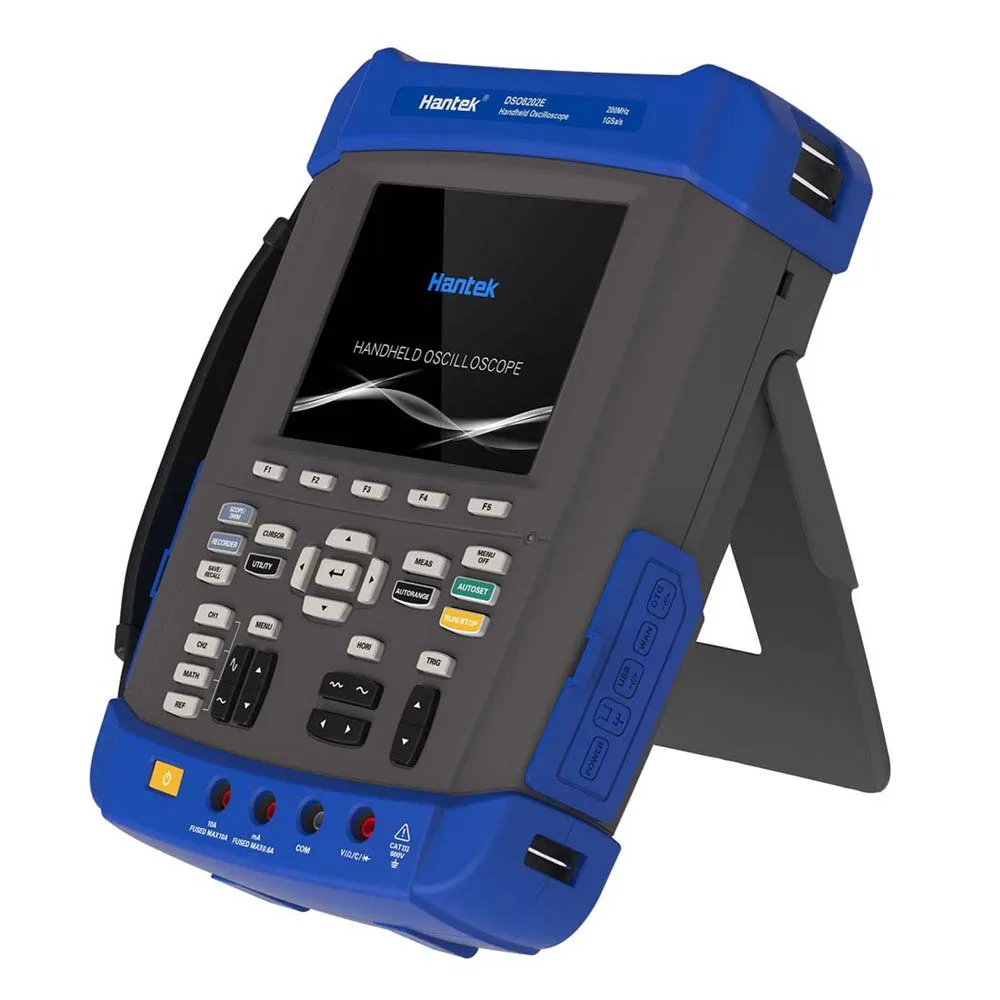

| Особенности:
- Шесть в одном: осциллограф/рекордер/DMM/анализатор спектра/счетчик частоты/генератор сигналов произвольной формы.
- IP-51 защита от пыли, капель и тряски, выдерживает суровые условия окружающей среды.
- Большой предохранитель соответствует европейским стандартам безопасности.
- Индикатор заряда батареи с легко меняемыми точками подключения. Выбираемый батарейный блок 18650 для подбора аккумулятора 18650 самостоятельно.
- Отверстие для противоугонного замка, фиксированное отверстие для штатива, веревка для подвешивания, вспышка, которую можно использовать в темноте.
- Сменные предохранительные соединения BNC и дополнительный один комплект соединений.
- Осциллограф с высокой пропускной способностью 70-200 МГц, частота дискретизации 1 ГСА/с, глубина памяти 2 м.
- 25Mz Arb. Генератор сигналов, 200 Меса/с DDS, 12-битное вертикальное разрешение, легкий для имитации датчика
- 6000 отсчетов DMM, напряжение переменного/постоянного тока, переменного/постоянного тока, сопротивления, разрыва, емкости и функции диодов.
- Спектральный анализ БПФ; Математика формы волны: добавление, вычитание, умножение и деление; Режим X-Y; Более 20 автоматических измерений; Функция проверки прохождения/сбоя, применяется для инженерного применения.
- Обильная функция запуска, двойная Выборка по тайм-базе, легкое наблюдение за двумя волновыми формами на разной частоте.
- Запись и воспроизведение более 1000 волновых форм.
- Большой цветной ЖК-дисплей TFT 5,6 дюйма; Высокое разрешение (640*480)
- Полноскоростной интерфейс USB-хост/устройство 2,0; Поддержка съемного диска; Опция Wi-Fi/LAN, простота управления ПК или на больших расстояниях.
- Данные волны могут выводить в WORD, EXCEL, BMP, JPG по времени и напряжению.
Характеристика:
| Модель |
DSO8072E |
DSO8102E |
DSO8152E |
DSO8202E |
| Приобретение |
| Образцы режимов |
Образец в реальном времени |
| Режимы сбора |
|
| Нормальный |
Только обычные данные |
| Пиковое Обнаружение |
Высокочастотный и Рандон glith захват |
| Средний |
Wavefom Средний, на выбор 4,8,16,32, 64128 |
| Входы |
| Входная муфта |
AC, DC, GND |
| Импеданс входов |
1 мΩ ± 2% ii20пФ ± 3пф |
| Затухание зонда |
1X, 10X |
| Поддерживаемый коэффициент затухания зонда |
1X, 10X, 100X, 1000X |
| Максимальное входное напряжение |
CAT I и CAT II: 300VRMS (10 ×), категория установки;
CAT III: 150VRMS (1 ×) |
| Горизонтальная система |
| Диапазон выборки |
1GS/s |
| Интерполяция формы волны |
(Sin x)/x |
| Длина записи |
2 м |
| Диапазон SEC/DIV |
4ns/div ~ 2000s/div, in a2, 4, 8 последовательность |
2ns/div ~ 2000s/div, в a2, 4, 8 последовательность |
Частота выборки и
Точность времени задержки |
± 50ppm по любому≥Временной интервал 1 мс |
| Диапазон скорости сканирования |
От 4ns/div до 8ns/div; (-8div x s/div) до 40 мс;
20 нс/дел до 80 мкс/дел;(-8div ×s/div) до 40 мс;
200 μs/div до 40s/div;(-8div ×s/div) до 400s; |
2ns/div to10ns/div;(-4div ×s/div) до 20 мс; |
Точность измерения времени Дельта
(Полная полоса пропускания) |
Одиночный снимок, нормальный режим: ± (1 интервал выборки + 100ppm × Чтение + 0.6ns);
> 16 средних значений: ± (1 интервал выборки + 100ppm × считывание + 0,4 нс);
Интервал выборки = s/div ≤ 200 |
| Вертикальная система |
| Вертикальное разрешение |
8-битное разрешение, все каналы отображаются одновременно |
| Диапазон вольт |
От 2 мВ/дел до 100 В/дел на входе BNC |
| Полоса пропускания |
70 МГц |
100 МГц |
150 МГц |
200 МГц |
| Время нарастания в BNC (стандартное) |
5нс |
3,5 нс |
НС |
1.8нс |
Аналоговая полоса пропускания
Нормальный и средний
Режимы на BNC или с зондом,
Соединение DC |
± 400 В (100 в/div-20V/дел);
± 50 в (10 В/div-5V/дел);
± 40 В (2 в/div-500mV/дел);
± 2 в (200мВ/div-50mV/дел);
± 400 мВ (20 мВ/div-2mV/дел); |
| Математика |
+, -, *, /, БПФ |
| БПФ |
Окна:Hanning, Flatop, Rectamgular, Bartlett, Blackman; 1024 точка выборки |
| Предел полосы пропускания |
20 МГц |
| Низкочастотный отклик (-3 дБ) |
≤ 10 Гц при BNC |
| Точность усиления постоянного тока |
± 3% для обычного или среднего режима приема, 100 в/дел до 10 мВ/дел.
± 4% для обычного или среднего режима сбора, 5 мВ/дел до 2 мВ/дел. |
Точность измерения постоянного тока,
Средний режим сбора |
Тип измерения: Средний≥16 волноводов с вертикальным положением при нуле
Точность: ± (3% × Чтение + 0.1div + 1mV) при выборе 10мв/дел или больше.
Тип измерения: Средний≥16 волноводов с вертикальным положением не на нуле
Точность: ± [3% × (Чтение + вертикальное положение) + 1% вертикального положения + дел]. |
Воспроизводимость измерения вольт,
Средний режим сбора |
Дельта вольт между любыми двумя средними значениями ≥ 16 волновых форм, приобретенных при одинаковой настройке и условиях окружающей среды |
| Система запуска |
| Типы триггеров |
Край, видео, импульс, наклон, со временем, альтернатива |
| Источник триггера |
CH1, CH2, линия переменного тока |
| Режимы запуска |
Авто, обычный, одиночный |
| Тип соединения |
DC, AC, HF отклонение, LF отклонение, шум отклонение |
Чувствительность триггера
(Тип триггера края) |
DC(CH1,CH2):
1div от постоянного тока до 10 МГц; 1.5div от 10 МГц до 100 МГц; 2div от 100 МГц до полного;
AC: Ослабление сигналов ниже 10 Гц;
Отклонение ВЧ: Ослабление сигналов выше 80 кГц;
Отклонение НЧ: такие же, как пределы связи с постоянным током для частот выше 150 кГц; Ослабление сигналов ниже 150 кгц. |
| Диапазон уровня запуска |
CH1/CH2: ± 8 делений от центра экрана; |
| Точность уровня запуска (типичная) для сигналов с увеличением и падением ≥ 20 нс |
CH1/CH2: 0.2div × Вольт/дел в пределах ± 4 делений от центра экрана; |
| Установите уровень до 50% (стандартный) |
Работает с входными сигналами ≥ 50 Гц |
| Триггер видео |
|
| Тип видеозапуска |
CH1, CH2: амплитуда от пика до пика 2 деления; |
| Форматы сигналов и скорость полей |
Поддерживает Системы вещания NTSC, PAL и SECAM для любого поля или любой линии |
| Диапазон Holdoff |
100 нс ~ 10 с |
| Широкоимпульсный триггер |
|
| Режим триггера ширины импульса |
Срабатывает когда (< , >, =, или ✮); Положительный или отрицательный импульс |
| ТРИГГЕРНАЯ точка ширины импульса |
Равно: осциллограф запускается, когда задней кромки импульса пересекает уровень триггера.
Не равно: Если импульс уже указанной ширины, триггерной точкой является задней кромкой. В противном случае осциллограф запускается, когда импульс продолжается дольше времени, указанного в качестве ширины импульса.
Меньше: ТРИГГЕРНАЯ точка-это задний край.
Больше, чем (также называется сверхурочным триггером): осциллограф запускается, когда импульс продолжается дольше времени, указанного в качестве ширины импульса |
| Диапазон ширины импульса |
20нс ~ 10 с |
| Спуск наклона |
|
| Режим запуска наклона |
Срабатывает когда (< , > , = или ✮); Положительный или отрицательный уклон |
| Пусковая точка наклона |
Равно: осциллограф запускается, когда уклон формы волны равен заданному уклону.
Не равно: осциллограф запускается, когда уклон формы волны не равен заданному уклону.
Меньше: осциллограф запускается, когда уклон формы волны меньше заданного уклона.
Больше, чем: осциллограф запускается, когда уклон формы волны больше заданного уклона. |
| Временной диапазон |
20нс ~ 10 с |
| Сверхурочный триггер |
|
| Со временем режим |
Подъем или падающий край |
| Временной диапазон |
20нс ~ 10 с |
| Альтернативный триггер |
|
| Триггер на CH1 |
Внутренний триггер: край, ширина импульса, видео, наклон |
| Триггер на CH2 |
Внутренний триггер: край, ширина импульса, видео, наклон |
| Счетчик частоты запуска |
|
| Разрешение считывания |
6 цифр |
| Точность (стандартная) |
± 30ppm (включая все ошибки частоты и ± 1 ошибки подсчета) |
| Диапазон частот |
Подключение переменного тока, от 4 Гц минимум до номинальной полосы пропускания |
| Источник сигнала |
Ширина импульса или режимы триггера края: все доступные источники триггера
Счетчик частоты измеряет источник запуска всегда, в том числе когда приостанавливается захват осциллографа из-за изменений в статусе запуска или завершение захвата одного снимка.
Режим триггера ширины импульса: осциллограф считает импульсы значительной величины внутри окна измерения 1s, которые квалифицируются как вызываемые события, например, узкие импульсы в импульсном шлейфе ШИМ, если установлено в <режим, а ширина установлена на относительно небольшое время.
Режим триггера края: осциллограф считает все края достаточной величины и правильной полярности.
Режим триггера видео: счетчик частоты не работает. |
| Мерка |
| Измерение курсора |
Руководство: разница напряжения между курсорами:V
Разница во времени между курсорами:Т
ВзаимныйT в герцах (1/T);
Отслеживание: напряжение и время в точке формы волны; |
| Автоматическое измерение |
Частота, период, среднее значение, Pk-Pk, Cycli RMS, минимум, максимум, Время нарастания, время падения, + ширина импульса,-ширина импульса, Delay1-2Rise, Delay1-2Fall, + долг, -Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, |
| Режим генератора сигналов |
| Диапазон частот |
1 Гц (DC)~ 25 МГц |
| Часы DAC |
2K ~ 200 МГц Регулируемый |
| Глубина памяти |
4KSa |
| Вертикальное разрешение |
12 бит |
| Стабильность |
<30ppm |
| Амплитуда |
± 3,5 в макс. |
| Выходное сопротивление |
50 Ω |
| Выходной ток |
50 мА Ipeak = 50 мА |
| Пропускная способность системы |
25 м |
| Гармоническое искажение волны |
-50dBc(1 кГц), -40dBc(10 кГц) |
| Общие характеристики |
| Разрешение дисплея |
640 по горизонтали на 480 по вертикали |
| Контрастность дисплея |
Регулируемая (16 передач) с индикатором хода |
| Выход компенсатора зонда |
|
| Выходное напряжение (стандартное) |
Около 2Vpp в≥1 МОм нагрузка |
| Частота (стандартная) |
1 кГц |
| Питание |
|
| Напряжение питания |
Вход переменного тока: 100-240VACRMS,0.6A Макс, 50Гц ~ 60Гц; DC Выход: 9В, 2а |
| Потребляемая мощность |
<30 Вт |
|
|

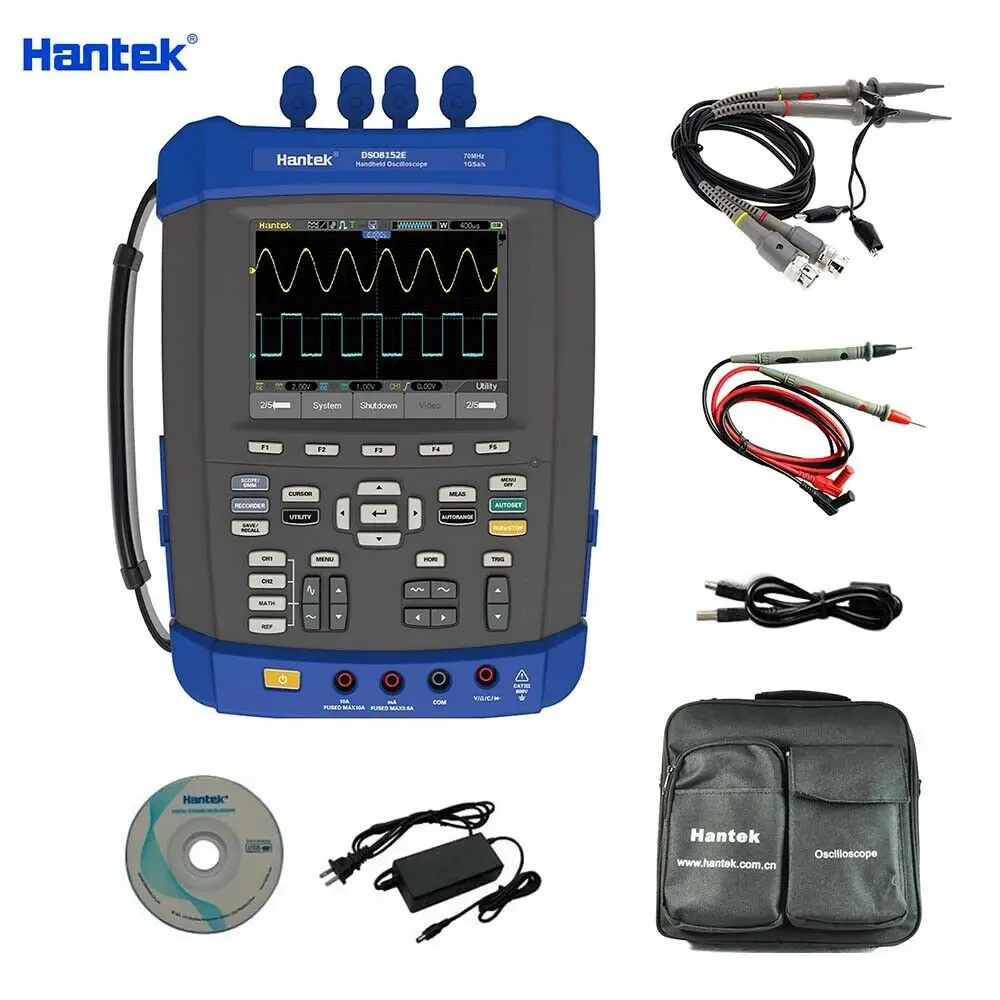

![8000 characteristic DMM]() ![8072E-4]() Посылка (подарочная коробка):
-
1 осциллограф 8152E
-
2 зонда осциллографа
- 1 х USB кабель
- 2 x тестовый зонд
- 1 x Кабель Питания
-
1 CD (руководство и т. д.)
-
|
