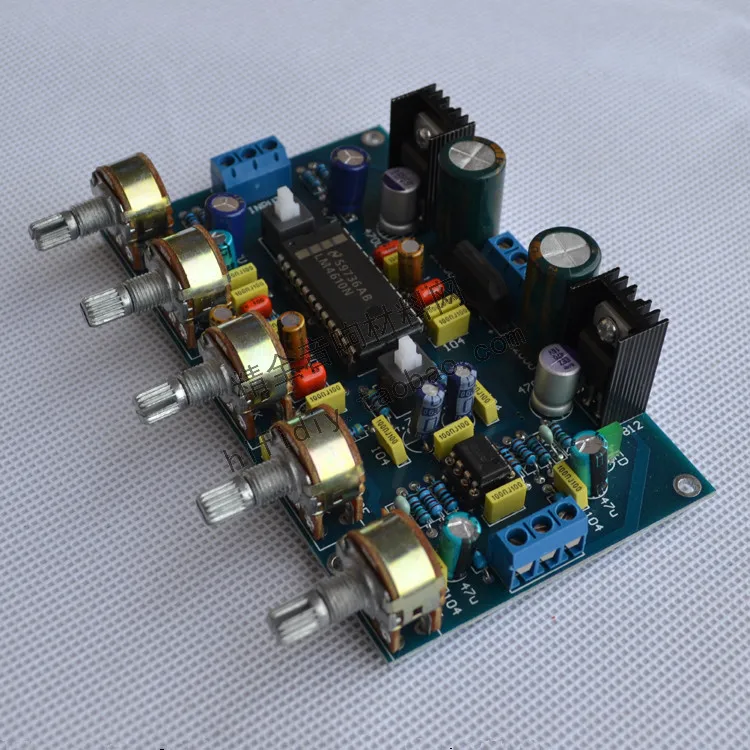

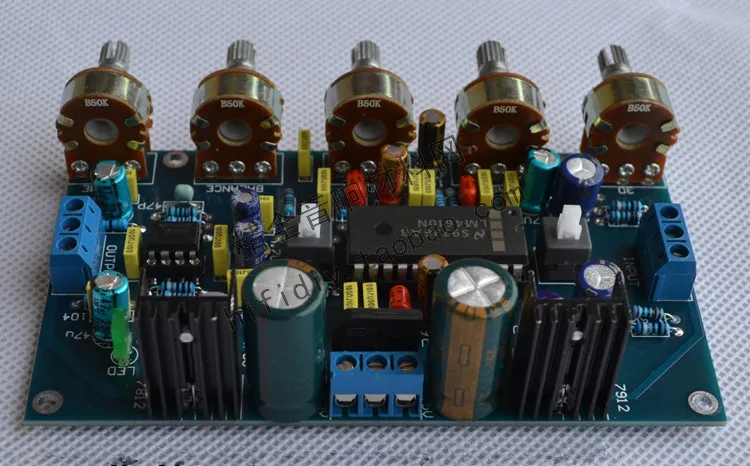

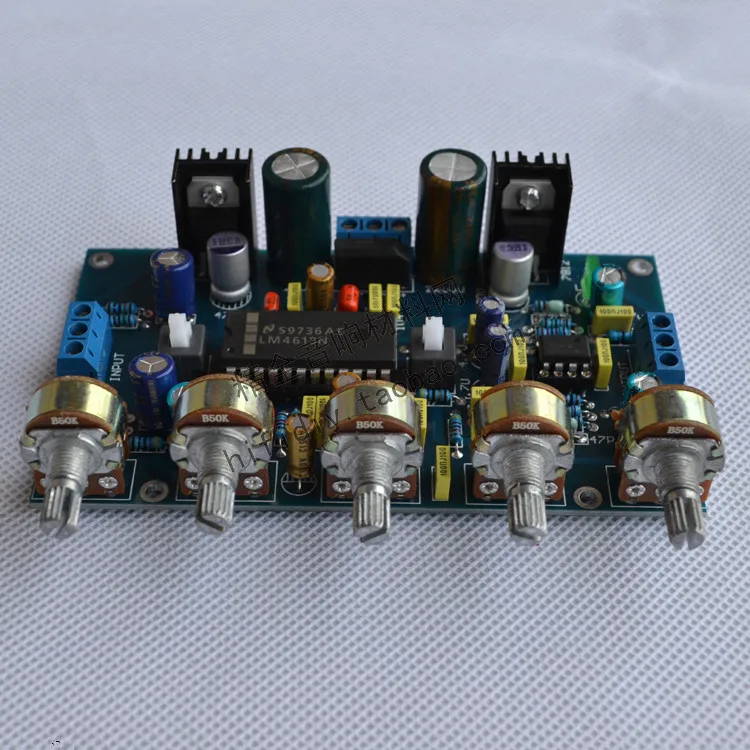

Hi Fi аудио усилитель тональности LM4610 tone + плата предварительного усилителя

Hi Fi аудио усилитель тональности LM4610 tone + плата предварительного усилителя

[ДЕТАЛИ] длина 117 мм-ширина 70 мм-27 мм Глубина-; Потенциометр расстояние центра 25 мм

Напряжение: двойное AC15V-18V Примечание: на нем будет низкое напряжение, высокое и 15 В.

Метод снижения уровня шума-с помощью максимально короткой (попытайтесь защитить) толстой линии, подключенной к входной поверхности, затем приводит к шасси или теплоотводу или большой площади проводника;

Размер платы: 117x68мм (без потенциометра)

Характеристики потенциометра: 3D, бас, высокие частоты, баланс, громкость

Расстояние между потенциометром: 25 мм

Две функции переключения: слева-3D переключатель, справа-равная громкость

(LM4610 широко известен заменяемыми аудиофильмами LM1036, который является гладким и естественным звуковым чипом, периферийная цепь проста, функциональна, наряду с отличной производительностью двухканального напряжения постоянного тока для регулировки громкости, басов и высоких частот, баланса и других функций, Но также с одинаковой громкостью и возможностями 3D объемного звучания, и может основываться на предпочтениях пользователя, стерео трехмерное (3D) звуковое поле настраивается на идеальное состояние. LM4610 основные параметры:

Входное сопротивление 30kΩ, низкое выходное сопротивление 20Ω;

Диапазон регулировки громкости-75 дБ; Диапазон регулировки баланса-1 ~ 20 дБ;

Регулировка басов (при 40 Гц) ± 15 дБ, регулировка высоких частот (16 кГц) ± 15 дБ;

Общее гармоническое искажение составляет всего 0,0003;

SNR до 80 дБ;

Ширина частоты 250 кГц;

Максимальный входной сигнал, выходное напряжение зарядного устройства 1,5 В;

Двухканальная ошибка баланса менее 1,5 дБ;

Мощность CMRR 60 дБ.

Из приведенных выше доводов, головки которых составляют производительность усилителя достигли очень высокого стандарта. Конечно, использование дискретных компонентов или высококлассных ОП усилителей также может улучшить преамп, но такая проводка с усилением является сложной, требовательной и требует использования подходящих компонентов, особенно высоких частот, басов, регулятор громкости три требования полюс высокий двойной потенциометр цена до десятков долларов или даже сто долларов, Поэтому цена предварительного усилителя очень дорогая. Если вы Уменьшите какие-либо из предыдущих претензий, цепь преампа, изготовленная с технологической схемой, меньше, чем LM4610, составляет немного больше, потенциал будет зависеть от пыли, химическое газовое загрязнение или окисление ржавчины, что приводит к плохим контактам, удобство имеет огромный шум при регулировке, Или влияет на баланс и Перекрестие между каналами. LM4610 регулятор напряжения постоянного тока, звуковой сигнал не проходит через потенциометр, и, таким образом, вышеуказанные проблемы не существуют. Поэтому использование звука в средней и низкой цепи LM4610 является идеальным выбором.

2 pin функции и типичные приложения

LM4610 двойная Встроенная посылка, в общей сложности 24 контакта,

Расположение штифта, показанное на рисунке 1, и каждое действие штифта. Левый и правый каналы сигнала, соответственно, 2 фута и 23 фута от входа, через соответствующую регулировку басов и высоких частот, регулировку громкости, регулировку баланса левого и правого каналов и стерео усиление (обработка объемного звукового поля 3D) И другой пост-обработки, а затем были от 10 футов, 15 pin выход. 1 фут вне макияж отделения фильтр конденсатор с алюминиевой крышкой, для того, чтобы снизить мощность шум, 19-контактный выход внутренне Регулируемое напряжение, используется для того, чтобы предоставить каждой из постоянного источника питания регулировки потенциометр, отрегулировать для обеспечения стабильности.

Цепь аудио-преампа, созданная LM4610, показанная на рис. 2. SW1-это переключатель контроля громкости. Поскольку у человеческого уха разная громкость (громкость), чувствительность к звуковым сигналам разных частот не такая, как при уменьшении громкости человеческого уха чувствительность к тройнику, басовые сигналы также уменьшались, поэтому громкость мала, потребность в высоком и низком для правильного продвижения, Для того, чтобы ухо слышно при любой плоской громкости, хорошо сбалансированный ответ. SW1 используется для контроля того, компенсировать ли, когда SW1 включен, 9 футов соединен с 14 футов, с 14 футов изменение напряжения (изменение громкости), внутренний контроль громкости компенсации цепи, чтобы дать L, сигнал R channel в самый раз высокий, усиление басов; Когда SW1 выключен, 9 футов и 19 футов подключены, компенсация громкости не функционирует.

SW2-это 2D переключатель управления объемным звуком при включении SW2, 3D система обработки объемного звука, которая является стерео схемой улучшения, работает для производства и SRS аналогичного трехмерного чувства и ощущения осады и других объемных эффектов. Отрегулируйте W5, вы можете изменить интенсивность окружающего звука. SW2 выключен, 3D система обработки объемного звука не будет работать.
