HDMI матрица 4X2 с двойной дуги четырьмя входами и двумя выходами поддержка RS232

HDMI матрица 4X2 с двойной дуги четырьмя входами и двумя выходами поддержка RS232

Новый 4X2 HDMI матричный с двойной дуги RS232 HDMI V1.4 правильная матрица поддержка 4 K * 2 K 3D HDMI коммутатор, переключатель усилитель с ИК

Обратите внимание: пульт дистанционного управления в комплект не входит батарея!

4 на 2 HDMI Матрицы с двойной дугой



Управление руководство


1. Введение
Это высокопроизводительная Матрица HDMI с четырьмя входами HDMI и двумя выходами, она позволяет любому источнику (проигрыватель Blue-Ray, HD, dvd-плеер, спутниковый ресивер, игровая система и т. д.) для того, чтобы быть показано на любой из двух дисплеев одновременно, а также поддерживает 4 K × 2 K, 3D, 12-разрядный глубокий Цвет. С его 3 Гбит/с, а также дополнительные функции Последние HDMI стандартов, вы можете быть уверены в том, что отлично HDMI распределение. Он поддерживает двойную дугу и широкий диапазон IR удлиняет fuciton также.

2. Особенности
Совместимость с HDMI 1,4 HDCP 1,4
Поддерживает мультиплексирование HDMI 4-вход и 2 выходами
Поддерживает формат видео до 4k2k @ 30 Гц с 24bit RGB/YcbCR 4:4:4/YCBCR 4:2:2 и до 4k2k @ 60 Гц с 12bit YCBCR 4:2:0.
Глубокий Цвет поддержка 48/36/30/24 бит
Поддерживает прием любых аудио данных, соответствующих спецификации HDMI, таких как PCM до 192 кГц, сжатое аудио (IEC 61937), DSD, DST, DTS и HBR.
Поддержка двух Портов контроль дуги
Супер широкополосная ИК-система управления, ИК-транспортный канал может быть вперед или назад.
Поддерживает кнопка, ИК, RS232 и т. д. различные контролируемые пути

3. посылка содержание

4x2 HDMI матрица 1 шт.
5 V/1A адаптер постоянного тока 1 шт.
Пульт дистанционного управления Управление 1 шт.
Управление руководство-1 шт.
Широкополосный ИК Tx 4 шт
Широкополосный ИК Rx 2 шт.
RS232 кабель 1 шт.

4. Параметры

Полоса пропускания видео 297 МГц/2,97 Гбит/с
Входные порты 4 × HDMI (женский тип)
Выходные порты 2 × HDMI (женский тип)
Выходное разрешение 480i ~ 1080p50/60, 4Kx2K @ 24/30, VGA ~ UXGA
Кабель HDMI 1080 p/12 бит (15 м)
HDMI кабель Выход 1080 p/12 бит (15 м)
Модель человеческого тела с защитой от ЭСР: ± 8 кВ
± 4 кВ (контактный разряд)
Питание 5 V/1A постоянного тока (US/EU стандартов CE/FCC/UL сертифицированный)
Размеры 113 мм (Ш) × 260 мм (Д) × 26 мм (В)
Вес 750 г
Шасси Материал металла
Шелкография Цвет черный
Рабочая температура 0 °C ~ 40 °C/32 °F ~ 104 °F
Температура хранения и минус; 20 °C ~ 60 °C/& минус; 4 °F ~ 140 °F
Относительная влажность 20 ~ 90% RH (без конденсации)
Мощность потребление 2,0 W

5. Эксплуатация и укусы

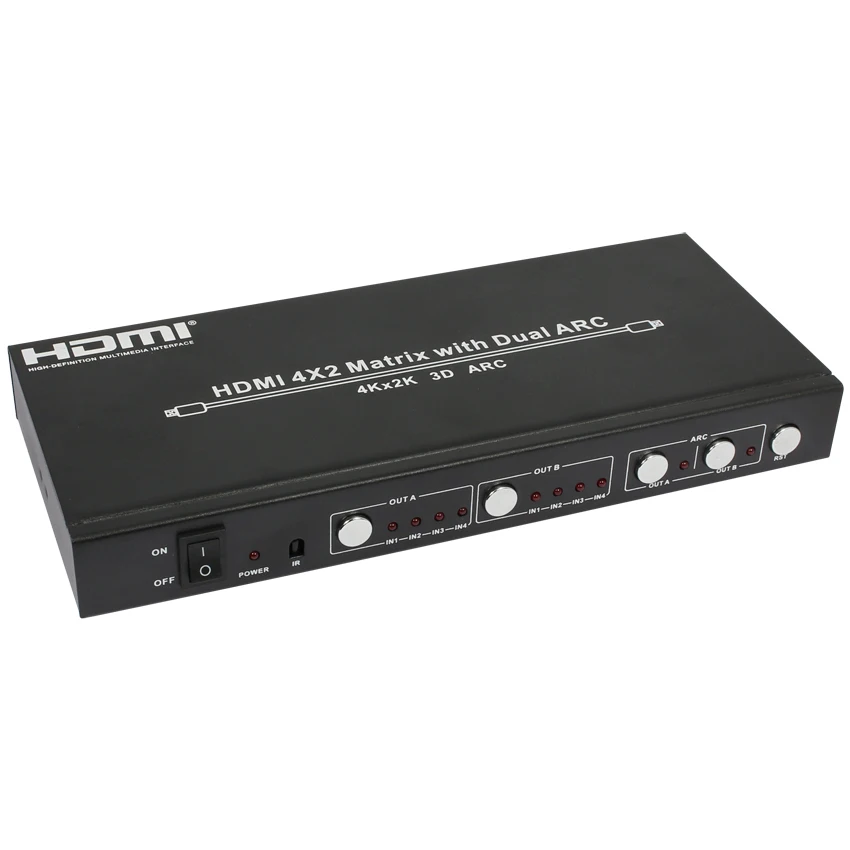

5,1 на передней панели

1. Включение/выключение: включение/выключение питания.
2. Светодиодный источник питания: этот красный светодиодный индикатор освещает, когда устройство подключено к источнику питания.
3. ИК: окно приемника дистанционного управления.
4. Выход A: этот красный светодиодный индикатор освещает, когда выход канал выбирается на соответствующий вход.
5. Выход B: Красный светодиодный индикатор освещается, когда выходной канал B выбирается на соответствующий вход.
6. ARC: Нажмите эту кнопку, чтобы выбрать A или OUT B коаксиальный аудио из источника или HDTV.
ARC fuciton: если вам нужна дуга, ваш HDTV должен поддерживать это fuction, когда вы открываете ARC fuciton, коаксиальный из matirx будет выводить HDTV Текущий Дисплей аудио. В противном случае будет выводиться на матричным входом источник звука.
7. Кнопка RST: Нажмите эту кнопку, настройка матрицы восстановится в заводском состоянии.

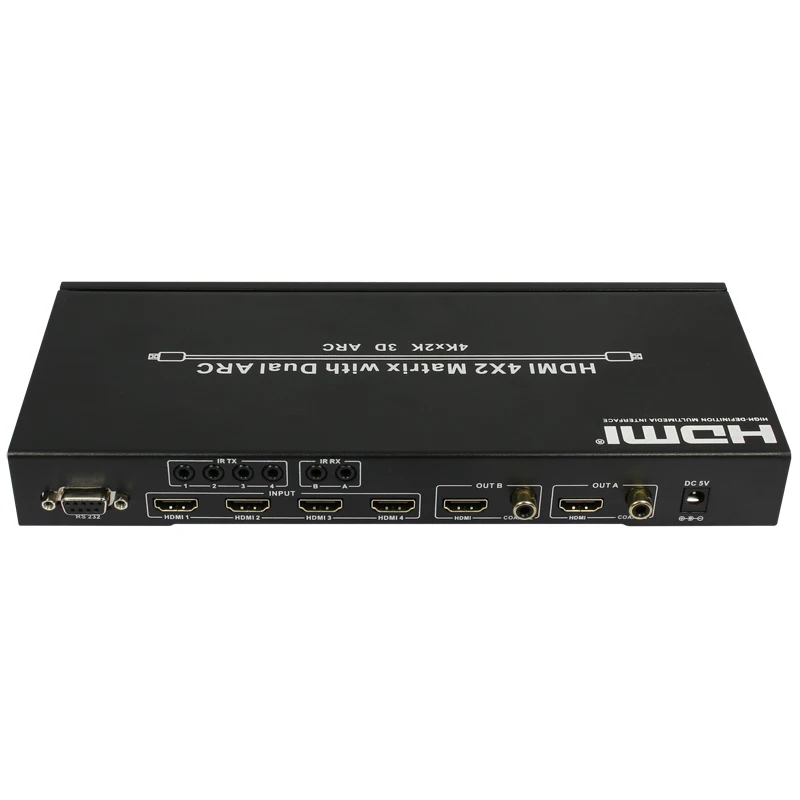

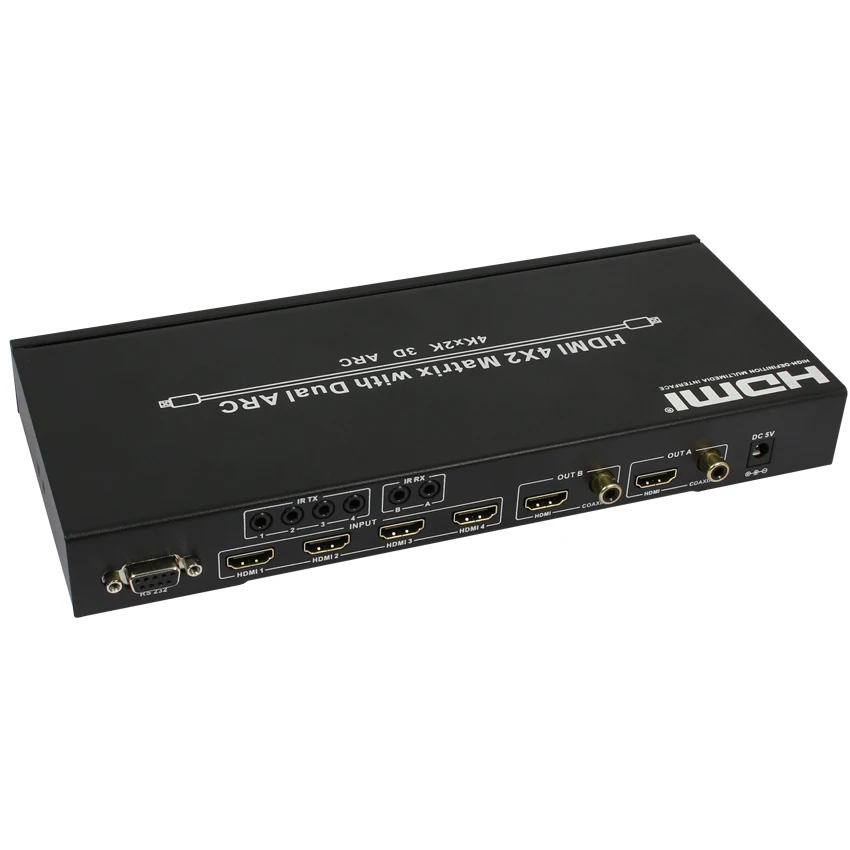

5,2 задняя панель


1. RS232: Подключите порт RS232 к ПК или ноутбуку с помощью кабеля RS232 для управления матрицей.
2. Вход: Эти слот-там, где вы подключите источник HDMI выход из DVD, PS3, компьютерной приставки к телевизору или записную книжку.
3. IR TX: Подключите кабель IR Blaster, входящий в комплект поставки для передачи ик-сигнала. Шагите ИК-бластер в прямой линии обзора оборудования, которое будет контролироваться.
4. IR RX: подключить к ИК-приемник для IR приема сигнала. Убедитесь, что пульт дистанционного управления находится в пределах прямой линии видимости ИК-приемника.
5. Выход B: HDMI-это то место, где вы подключаете HDTV или монитор с HDMI кабелем для отображения входного источника. Коаксиальный аудиовыход там, где вы подключаетесь к усилителю с коаксиальным кабелем.
6. Выход A: HDMI-это то место, где вы подключаете HDTV или монитор с HDMI кабелем для отображения входного источника. Коаксиальный аудиовыход там, где вы подключаетесь к усилителю с коаксиальным кабелем.
7. 5 в постоянного тока: подключите блок питания постоянного тока 5V1A к блоку и подключите адаптер к розетке переменного тока.
5,3 подключения и эксплуатации
1. подключите источники сигнала, такие как Blu-Ray плеер, Play Station 3, аудио/видео приемник, спутниковые приемники и компьютеры оснащены выходными интерфейсами HDMI с коротким высокоскоростным кабелем HDMI к входам матрицы HDMI.
2. Подключите hdmi-выход с матрицы HDMI к дисплею высокой четкости, например, HD-LCD, HD-DLP и HD проекторы с входными интерфейсами HDMI. Используйте высокоскоростные кабели HDMI, рекомендуемые для расстояния, которые необходимы для каждого соединения.
3. Матрица питается от внешнего источника питания, который включен. Сначала Подключите питание к источнику, затем к матрице, а затем к каждому hd-телевизору или проектору.
4. Входной источник может управляться с дисплея. Это достигается с помощью опционального ИК-приемника pigtail, указывающего вдали от дисплея (ов), который может быть подключен к опциональному HDMI IR адаптеру, и вставляется между HDMI конвертер и дисплеем с переключателем переключения в положении «IR». Затем ИК-передатчик подключается к матрице и указывает на источник (ы). Пульт дистанционного управления используется на дисплее для выбора входов и выхода переключателя. Матрица также имеет возможность управления с помощью пульта дистанционного управления.

5,4 широкополосный ИК (30 кГц --- 60 кГц) введение



ИК-бластер (TX)
Для управления источником: Подключите ИК-бластер в ИК-порт TX блока передатчика; поместите бластер перед ИК-глазом источника.
ИК-приемник (RX)
Для управления источником: Подключите ИК-приемник в ИК RX порт приемопередатчик; поместите приемник на или рядом дисплея.

6. удаленный Управление

Выход: Пресс IN1 \ IN2 \ IN3 \ IN4 Кнопка быстродействующий коммутатор для того, чтобы выбрать источник ввода в выход HDMI A, и светодиодный будет указан соответствующий источник ввода. Пресс Кнопка вывода будет цикл от входного IN1 \ IN2 \ IN3 \ IN4.

Выход B: Пресс IN1 \ IN2 \ IN3 \ IN4 Кнопка быстродействующий коммутатор, чтобы выбрать источник ввода к HDMI выход B, и светодиодный будет указан соответствующий источник ввода. Пресс кнопка выхода B будет цикл от входного IN1 \ IN2 \ IN3 \ IN4.



7. Руководство пользователя контроллера ПК

Установка

Контроллер ПК-зеленое программное обеспечение. Просто используйте кабель для подключения ПК через RS232 порт и скопируйте "4x2 HDMI матричный Controller.exe" ПК на полную установку.
Подготовка
1. Соединение с ПК и мульти-просмотр по RS232 кабель (заголовки обеих сторон кабеля должны быть женские)
2. мульти-просмотрщик питания
3. Двойной щелчок 4x2 HDMI матричный контроллер. exe значок для запуска

Общая страница

1. Выберите RS232 com-порта
2. Нажмите для подключения или отключения ПК и матрицы
3. Нажмите, чтобы обновить статус устройства: включить информацию о устройстве и параметры ввода/вывода на странице «Матрица»
4. Нажмите, чтобы очистить информацию о устройстве
5. нажмите, чтобы сбросить заводские настройки


EDID страница

Контроллер имеет 3 способа установки режима EDID. Ручной режим, режим копирования и режим открытия EDID.
1. Выберите необходимый EDID для ввода порта и нажмите кнопку set, EDID будет записывать на выбранные входные порты HDMI.
2. скопируйте выбранный выход HDMI или выход HDBT EDID и нажмите кнопку set, чтобы написать на выбранные входные порты HDMI.
3. откройте файл EDID и нажмите кнопку set, чтобы написать выбранные входные порты HDMI.
4. Нажмите кнопку status, чтобы обновить Входное состояние EDID.




Matrix страница


1. Светодиодный давления, который показывает Вход номер для соответствующих Выход
2. Нажмите, чтобы выбрать входной порт для соответствующего выходного порта
3. Нажмите, чтобы выбрать предыдущий или следующий входной порт для соответствующего выходного порта
4. Нажмите, чтобы открыть или закрыть выходную дугу fuction




Обновление прошивки страница


1. Нажмите кнопку, чтобы открыть FW файл (расширение файла fw)
2. Нажмите, чтобы обновить программное обеспечение Matrix
3. Отображение сообщения о процессе обновления программного обеспечения.



8. Схема подключения
