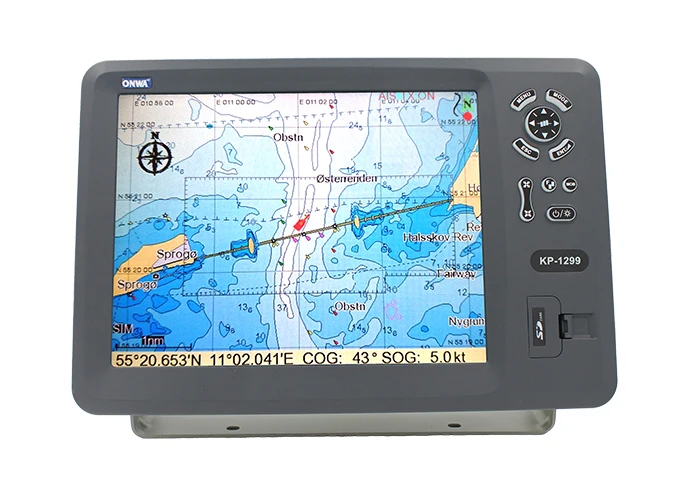

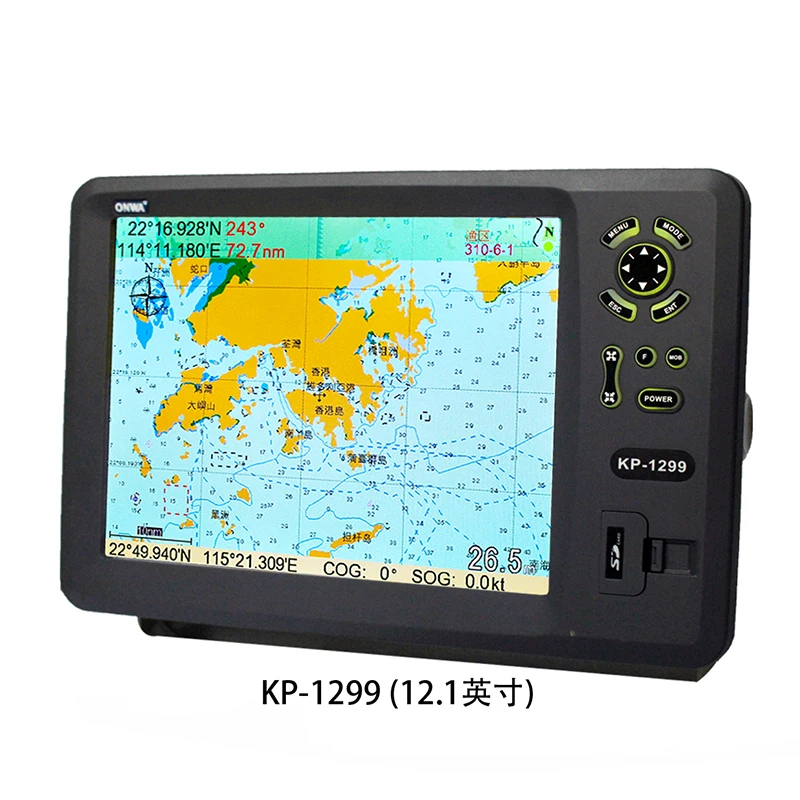

Графический Плоттер ONWA KP-1299 12 1 "GPS (расширяемые функции) | Спорт и развлечения

Графический Плоттер ONWA KP-1299 12 1 "GPS (расширяемые функции) | Спорт и развлечения

Технические характеристики

Характеристики плоттера

Путевые точки/значки

12000 пользователь
Путевые точки с именем, символом,
3 системных путевых точки: моб, старт, курсор
10 точек приближения

Маршруты

30 маршрутов
Путевая точка до 170 баллов каждый,
Плюс режимы Моб-и трек-навигации или Гото-трека

Треки

8000 баллов
Автоматический журнал учета трека;
10 сохраненных треков (до 8000 точек каждая)
Позволяет проследить свой путь в обоих направлениях

Сигнализация

XTE, якорь
Сопротивление, прибытие, скорость, напряжение, точка приближения,
Таймер и сигнализация AIS (CPA и TCPA)

Рисование

1000 рисунок
Отметки; 2000 линий рисования (по 40 точек);
1000 название места рисования; 8 цветов для рисования

Палитра

Нормальный
Дневной свет, подверженный воздействию солнечных лучей
Ночь в темноте
Цветная бумага NOAA

Приливы

Встроенный
Данные о мировом приливе

Формат положения

Лат/Лон

Basemap

По всему миру

Внешняя карта

Совместим с
K-Chart 2,0, K-Chart 3,0, C-Map Max и Navionics +

Хранение данных пользователя

Внутреннее Резервное копирование
Пользовательских настроек или внешней SD-карты

Интервал печати

От 5 до 60 минут
Или от 0,01 до 10 нм

Весы для печати

От 0,001 до 700 нм

Перспективный вид

Вкл/Выкл
(Доступно только для C-Map)

Небесный

Восход/закат
Лунный подъем/лунный набор

Характеристики GPS-приемника

Приемник

50 параллельных
Канальный приемник GNSS непрерывно отслеживает и
Использование до 50 спутников для вычислений и обновления местоположения

Время приобретения

Холодный старт: 29
Секунды
Горячий старт: 1 секунда

Скорость обновления

1 секунда или 0,1
Второй выбор

Точность

Позиция: 3
Счетчики (95%) без S/A
Скорость: 0,1 метра/сек без выхода

SBAS

Поддерживается

QZSS

Поддерживается

Спутниковая система

Выбор из 4
GNSS: GPS, Beidou, ГЛОНАСС и Галилео

Динамика

Высота: 18000
М
Скорость: 515 м/с

Баз данных

WGS 84 и
Определяется пользователем

Антенна

KA-07

Интерфейс GPS

Данные GSP

RS232
Вход/выход, NMEA 0183 V3.01 и V4.11

GPS вход Baudrate

Автоматическое сканирование (4800,
9600, 19200 и 38400)

GPS выход Baudrate

Выбор среди
4800, 9600, 19200 и 38400

Интерфейс AIS

Данные AIS

Выход RS232
VDO, VDM, GGA, GSA, GSV и VTG

АИС входной боудрат

38400 от GPS
Входной порт

Предложение NMEA поддерживается

Вход

(Автоматическое сканирование
Боудрат)
GGA, GLL, GSA, GSV, RMC, HDG, HDM, HDT
VTG, ZDA, MTW, VWR, VWT, MWD, VPW, VHW
TLL, ТТМ, VDO, VDM, GNS, MTA
RMA, DBT, DPT, MWV, BWC, XTE, ZDL, WPL, AAM,
APB, cpp, RMB, DSC, MDA, RPM, XDR

Выход

Скорость передачи:
На выбор 4800, 9600, 19200, 38400
GGA, GLL, RMC, GSA, GSV, AAM, APA
АПБ, БПК, BWC, BWR, DBT, DPT, HDT
MTW, RMB, TLL, VTG, WPL, XTE, ZDA
ZTG, ZDL, MWD, VPW, VWR, VWT

Выход для автопилота

Апа, АПБ, БПК,
XTE

Питание

От 10,5 до 30 В постоянного тока,
Ток Слива 1.0A при 12V

Физический

Размеры

267,9 мм (В) x363.8мм (Ш) x106мм (г)

Вес

2,5 кг

Дисплей

Цвет 12,1 дюйма
TFT dayview LCD, 800 × 600 пикселей

Гидроизоляция

Единица дисплея:
IP66
Антенный блок: IP66

Диапазон температур

Единица дисплея:
-15℃До + 55℃
Антенный блок: -25℃До + 70℃

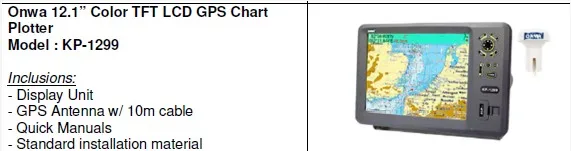

Список оборудования

Блок дисплея
Быстрое руководство
Антенна GPS (10 м)
Монтажные кронштейны
Стандартная упаковка аксессуаров
