2 осевой шаговый двигатель NEMA 23 396oz in 3.0A и драйвер PSR5042 36 В комплект питания|motor

---

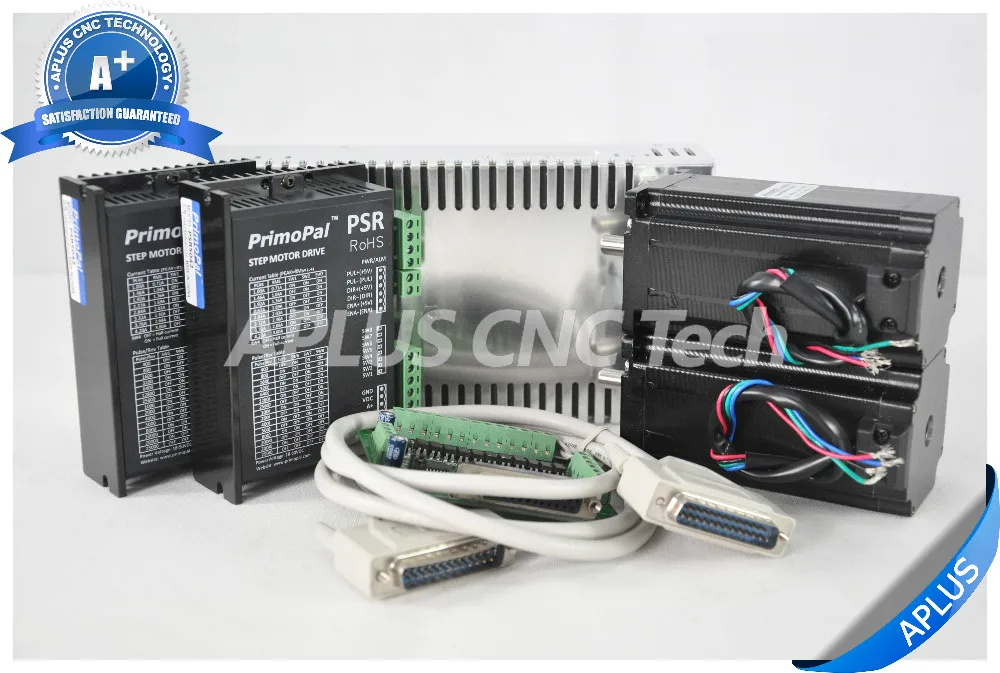

Что в коробке?

• 2 × гибридный шаговый двигатель PrimoPal NEMA 23, MPN PHB57S112-430-8D • 2 × Драйвер шагового двигателя PrimoPal, MPN PSR5042 • 1 × Средний импульсный источник питания, MPN NES-350-36• 1 × секционная плата и кабель DB25 (бесплатное предложение)     Шаговый двигательОписание продукта: Этот шаговый двигатель (MPN PHB57S112-430-8D) поставляется одним из лучших поставщиков шагового двигателя в Китае (двигатель PrimoPal). Это биполярный NEMA 23 гибридный шаговый двигатель с 1,8 ° угол поворота (200/подсчет калорий революции), из качественной формования холодногнутых профилей проката с полимерным покрытием, лист меди и анти-высокая температура магнитная сталь. Номинальный ток 3,0а на фазу, что позволяет удерживать крутящий момент 280 см (396oz-in). Этот высокопроизводительный и высоконадежный двигатель прекращается с 4 проводами с летящим концом и легко подключается к контроллеру постоянного тока или привода измельчителя.     Шаговый Мотор Спецификация • Электрические характеристики

• Физическая колес

• Монтажная схема

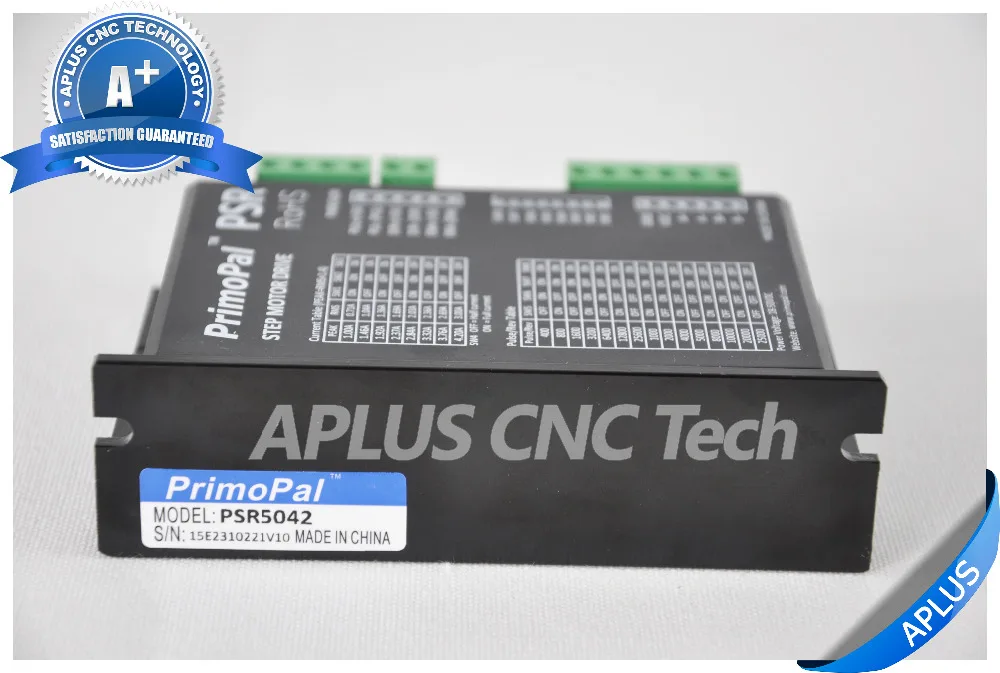

Драйвер шагового двигателя Описание Этот драйвер шагового двигателя PSR5042 поставляется одним из лучших поставщиков шагового двигателя в Китае (двигатель PrimoPal). PSR5042-высокопроизводительный микрошаговый привод, основанный на технологии управления чистым синусоидальным током. Благодаря вышеуказанной технологии и технологии саморегулировки (Параметры саморегулировки тока) в соответствии с различными двигателями, приводимые двигатели могут работать с меньшим шумом, более низким нагревом, плавное движение и имеет лучшие показатели на более высокой скорости, чем большинство дисков на рынках. Он подходит для вождения 2-фазный и 4-фазный гибрид шаговые двигатели. PSR5042 подходит для широкого спектра шаговых двигателей, от NEMA размера 17 до 24. Его можно использовать в различных видах машин, таких как столы для X-Y, гравировальные машины, маркировочные машины, лазерные резаки, устройства для выбора места и так далее. Особенно адаптируется к требуемым приложениям с низким уровнем шума, низким нагревом, высокой скоростью и высокой точностью.   Ключ Особенности:     Драйвер шагового двигателя Технические характеристики • Электрические характеристики

•Штыревая идентификация и описание

Этот привод для шагового двигателя PSR5042 имеет два разъема, Разъем P1 для подключения сигналов управления и разъем P2 для подключения питания и двигателя. Следующие таблицы содержат краткое описание двух разъемов.



Разъем P1 конфигурации

Разъем P2 конфигурации •Microstep Разрешение выбор



•Динамическая Регулировка тока



•Чертеж• Типичные применения







Питание ОписаниеЭтот импульсный источник питания (MPN NES-350-36) поставляется одним из ведущих в мире поставщиков электропитания (Mean Well).   Ключ Особенности:• Диапазон входного сигнала переменного тока выбирается переключателем
• Защита: от короткого замыкания/перегрузки/перенапряжения/перегрева
• Принудительное воздушное охлаждение встроенным вентилятором постоянного тока
• Выдерживает 300 В переменного тока импульсный вход в течение 5 секунд
• Встроенный вентилятор охлаждения ВКЛ-ВЫКЛ контроль
• Встроенная схема ограничения постоянного тока
• Светодиодный индикатор для включения питания
• 100% испытание на полную нагрузку
• Фиксированная частота переключения на 90 кГц
• Низкая стоимость, высокая надежность
• 2 года гарантии     Питание Технические характеристики • Черчение





Коммутационная плата Описание Ключ Особенности • Можно одновременно подключить 6 приводов и управлять 6 двигателями. • Встроенный разъем DB25. • Выход разъема DB25 pinout: P1 ~ P9, P14, P16, P17. • Разъем DB25 pinout: P10 ~ P13, P15. • DB25 GND pinout: P18 ~ p25. • + 5VDC источник питания может быть подключен. • Поддержка программного обеспечения MACH3. • Встроенный оптический соединитель. Выход & Вход сигналов

Выход сигналов



Вход сигналов

• P10 ~ P13, P15-может быть установлен для emergent stop и X, Y, Z концевой выключатель
