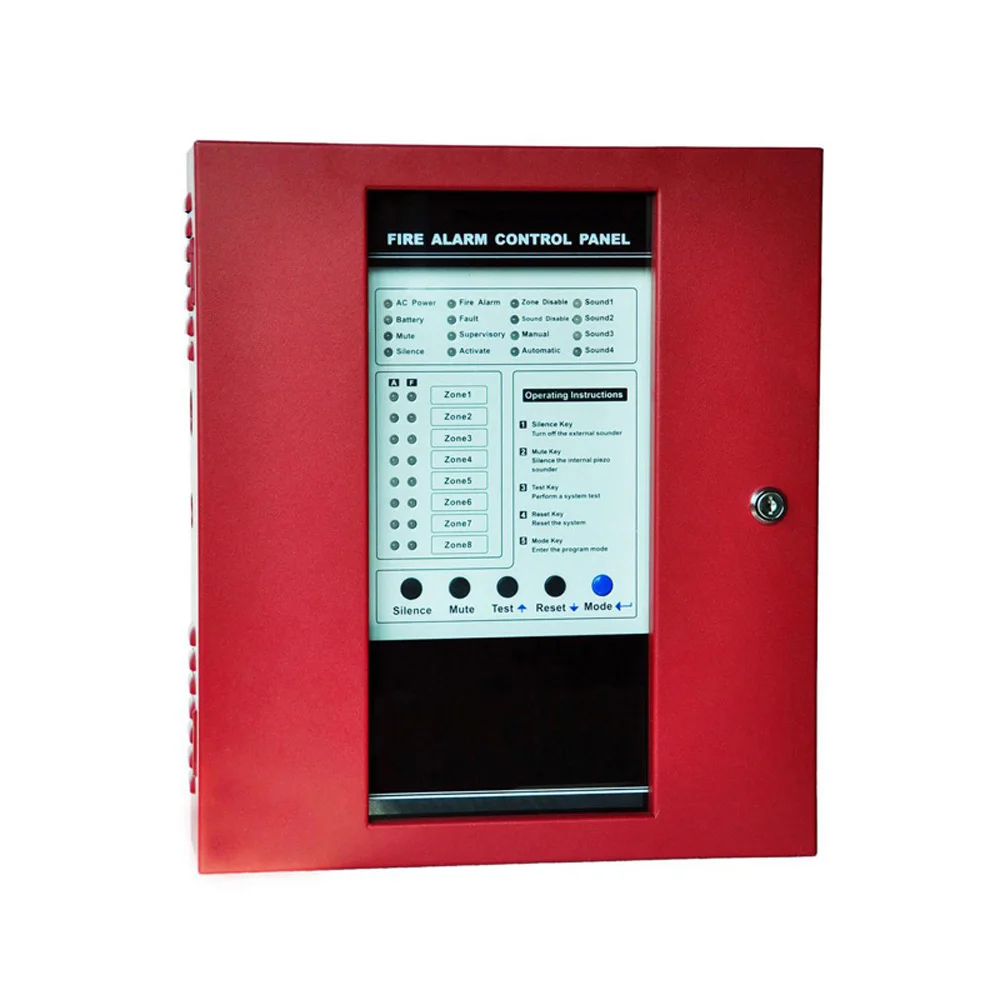

(1 комплект) Панель управления пожарной сигнализацией 8 проводных зон домашняя

(1 комплект) Панель управления пожарной сигнализацией 8 проводных зон домашняя

Особенности продукта

• 8, схемы запуска устройства класса B (IDCs)

Все зоны принимают обычные детекторы и любое нормально открытое Контактное устройство

• Четыре схемы Устройства уведомления класса B (NACs)

• Одна форма-реле сигнализации

• Одна Форма-реле неисправности

• Одна Форма-Контрольное реле

• 3,0 Ампер мощности системы

• Максимум 20 обычных детекторов в одной зоне.

• Автоматическая/Ручная настройка режима позволяет пройти тест.

• Каждая зона может быть отключена,

• Звуковой выход может быть отключен.

• Ручной активный звуковой выход включен.

• Возможность сообщать о коротком и сломанном замыкании зон обнаружения.

• Предназначен для двух герметичных свинцово-кислотных батарей с резервными батареями и запасом места.

• Тестирование и отключение функций.

• Можно подключить макс 32 репитер панелей RS485 связи por

• Технические характеристики

• Мощность переменного тока

  90-270 В переменного тока, 50 Гц, 2,3 ампер

  Размер провода: минимальный #14 AWG (2,0 mm2) с 600 в сопротивление изоляции

  Батарея (только свинцово-кислотная)

  Максимальная схема зарядки: нормальная плоская Charge-27.6V @ 0,8 ампер

  Максимальная емкость зарядного устройства: 18 Ампер

  Схемы устройства звукового выхода

  Общие зоны сигнализации 1-16

  Эксплуатация: все зоны класса B

  Нормальное рабочее напряжение: Номинальное 24 В постоянного тока (пульсация = 100 мВ максимум)

  Сигнал тревоги: порог 15 мА

  Ток короткого замыкания: максимум 42 мА

  Максимальное сопротивление петли: 100 Ом

  В конце линии резистора: 4,7 K, ½ ватт

  Циклический ток детектора достаточен для обеспечения работы двух тревожных детекторов в зоне

  Ток в режиме ожидания: 7,26 мА

  Три выхода реле

  Диапазон контакта реле: 2,0 А @ 30 В постоянного тока (резистивный), 2,0 А @ 30 В переменного тока (резистивный)

  Ненастраиваемая мощность 24 В постоянного тока

  Максимальное напряжение пульсации: 10 mVRMS рабочее напряжение Номинальное 24 вольт

  Общий ток постоянного тока, доступный от этого выхода до 500 мА

  Рекомендуемый максимальный ток в режиме ожидания составляет 150 мА

• Схемы

  Входные схемы

  Шестнадцать входных схем обеспечивают конфигурацию. Входные схемы 1-16 могут использоваться в качестве стандартных зон управления пожарной сигнализацией. Все шестнадцать схем инициирующих устройств принимают нормально открытые контактные устройства и двухпроводные детекторы дыма.

  Выходные схемы

  • Перестраиваемая выходная мощность 24 Вольт 1000 мА

  • 24 вольт Nonresettable Мощность Выход 1000 мА

  • Зарядное устройство 24 вольт (до 18 Ач батарей)

  • EIA-485 порт (интерфейсы для аннунциаторов, графические аннунциаторы и модуль дистанционного реле)

  Звуковые схемы (устройство уведомления)

  Четыре цепи устройства уведомления.

  Реле

  Три сухих реле для системы сигнализации, проблемы системы и контроля предоставляются стандартными. Контакты рассчитаны 2,0 ампер @ 30 В постоянного тока (резистивная) и 2,0 ампер @ 30 В при переменном токе (резистивная).

  EIA-485 порт

  Совместимый с EIA-485 порт поддерживает до 32 панелей повторителя.

  Зарядное устройство для аккумулятора

  Зарядное устройство будет заряжать до 18 Ач батарей. Панельный шкаф вмещает максимум 7 Ач батарей. Внешняя коробка должна держать 18 Ач батарей. Зарядное устройство рассчитано на максимальный ток 500 мА.
