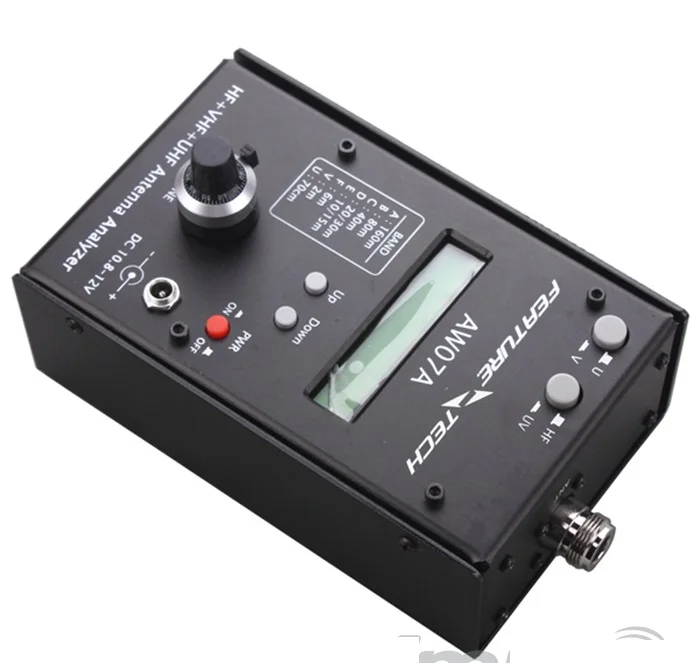

Aw07a HF/VHF/UHF 160 м Сопротивление антенны анализатор КСВ частотомер счетчик DIY Тестер

Aw07a HF/VHF/UHF 160 м Сопротивление антенны анализатор КСВ частотомер счетчик DIY Тестер

Описание:

AW07AАнализатор антенн является компактным питанием от аккумулятора РЧ импеданса анализатора. Это может проверить статус SWR вашей антенны, измерьте импеданс и reactance компонент и помогите вам решить проблемы антенны.

Этот блок сочетает в себе шесть основных частей: переменный осциллятор, счетчик частоты, независимый осциллятор, 50 Ом детектор РЧ моста, Преобразователь A-d и микроконтроллер. Этот компактный продукт был построен для того, чтобы кормить потребность в твердой конструкции и полевой тест. Диапазон рабочих частот данного устройства идет от ВЧ, а продлевает до 490 мГц. Он специально предназначен для анализа 50ом антенной системы. Он измеряет импедансы rf от нескольких Ом до нескольких сотен Ом.

Aw07a также является счетчиком l/c, измеряющим значения конденсаторов и индукторов. Кроме того, это может быть непрецизионный источник сигнала и частотный счетчик. Со встроенным ВЧ-измерителем мощности, он проверяет силу РЧ поля возле вашей антенной системы, и это очень полезно, когда вы должны знать статус помех rf вокруг вашей станции.

Особенности:

Singnal источник
Измеритель емкости
Индуктивность метр
Show реактивное значение
Show значение импеданса
Стоимость SWR от 1.1 до 9.99
Rf измеритель силы
Счетчик частоты

Параметры:

Диапазон покрытия: 160 м, 80 м, 40 м, 20/30 м, 10/15 м, 6 м, 2 м, 70 см
Уровень выходного сигнала RF: 2vpp
Диапазон КСВ: 1 ~ 9.9
Диапазон импеданса: 10 ~ 500ом
Внешняя мощность: DC 10.8 ~ 12 В
Батарея: 8 * AA щелочной батареи (в комплект не входят)
Потребляемая мощность: <150мА (ВЧ-полосы, b/f OFF), <165мА (БУ диапазоны, б/л OFF)
Вес: 0.6 кг
Размер: 155 мм (Ш) х 100 мм (d) х 55 мм (H)

Вышивка Крестом Пакет включает в себя:

1 х aw07a SWR HF УКВ антенный анализатор
2 х антенных разъема для антенн
