Arduino МЕГА Прототип Щит

Особенности:

• С 3 светодиодами в красном, синем и зеленом, этот Arduino Mega prototype shield предлагает универсальность. С помощью перемычек любой светодиодный модуль может быть подключен к любому Mega 2560 Arduino для вашего проекта.
• Этот щит прототипа Arduino оснащен кнопкой управления, которая может быть подключена к любому выходу проекта Arduino Mega Prototype.
• Используя DIP-переключатель на экране, пользователи Arduino могут выбирать между VCC и 5V внешним питанием, когда вам нужно.
• RobotDyn Arduino Mega Protoshield оснащен несколькими мощными и наземными автобусами. Это означает более легкое Размещение компонентов для ваших проектов. Отдельные автобусы могут быть настроены для различных уровней напряжения питания.
• Кроме того, вы можете сделать быстрый проект с мини-макетом.
• RobotDyn Mega Protoshield имеют одинаковый размер для платы микроконтроллера Arduino mega 2560 R3.

Используется Arduino mega prototype board projects в любое время.

Если вы в любое время использовали прототипы, вы будете знакомы с проблемой изгиба тонких, хрупких штифтов, разрыва и возникновения проблем с подключением.

Для этого proto shield подключение к плате Arduino Mega 2560 R3 проще благодаря высококачественным, сильным контактам.

В RobotDyn Arduino Mega Прототип Щит оснащен большим, легко припой колодки с шаг 0,1 ", что означает, что даже новичок может легко добавить новые компоненты для проекта.

Arduino МЕГА Прототип Щит

Подключите ваш Arduino Mega prototype shield.

Этот щит прототипа Arduino оснащен кнопкой управления, которая может быть подключена к любому входу проекта прототипа Arduino Mega 2560 R3.

Светодиоды красного, синего и зеленого цвета.

3 светодиода красного, синего и зеленого цвета. Используя перемычки, светодиодный индикатор может быть подключен к любому I/O Mega 2560 для вашего проекта.

Arduino Mega 2560 R3 И RobotDyn Mega Прототип Щит.

RobotDyn Mega Protoshield имеют одинаковый размер для платы микроконтроллера Arduino mega 2560 R3.

Описание:

Вы устали от запутанных проводов от shield до Arduino? Сделайте свой прототип проекта щит мега и подключите его к Arduino Mega.

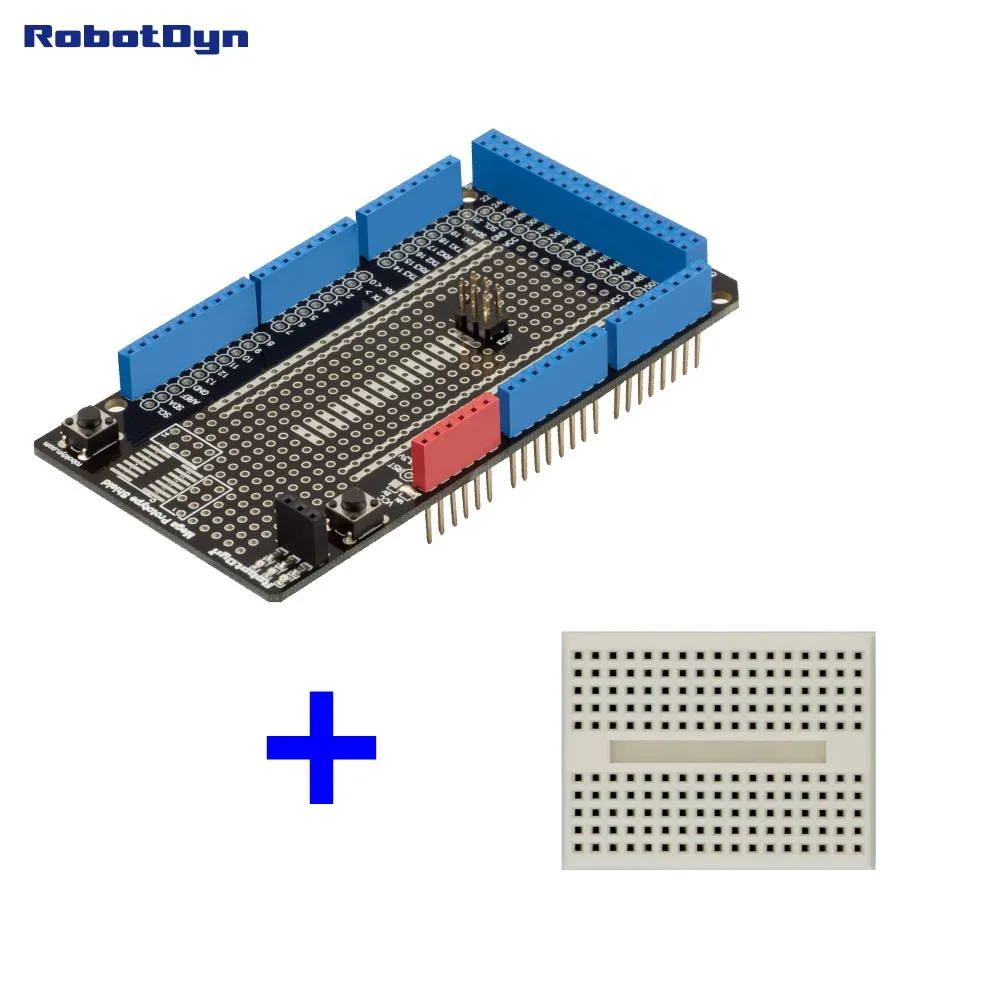

Обеспечивает быстрое и безопасное прототипирование. Прототип Щит Мега соединен с Arduino через стеки и дает возможность подключить дополнительный щит вверх. Вы можете начать расширенную разработку с установкой компонентов на небольшой безsolderless макетной доске (в комплекте) и окончательной установкой с пайкой на щитке в качестве полного проекта.

Prototyping щит включает в себя область припоя с GND и VCC линиями (обеспечивая питание 5 В или Vin Arduino), поверхность припоя для SOIC (до 14 контактов), 3 цветных светодиода (красный, зеленый, синий) с входом для пайки или женских головок, одна кнопка переключения с входом для подключения и кнопка сброса. Светодиоды и кнопки могут быть подключены к любому контакту Arduino или к установленным компонентам.

Совместим с Arduino Mega.

Технические детали:

• 3 цветной светодиодный (зеленый, синий,Красный),
• Дополнительная кнопка переключения,
• Область сборки для паяльных компонентов с VCC и GND линиями,
• Изменение мощности VCC от 5 В до вина,
• Припой для SOIC,
• Дополнительный конденсатор для стабилизации мощности.

Фото:

Официальная страница продукта:

Http://robotdyn.com/ProtoShieldMega-EN-Международный

Http://robotdyn.ru/ProtoShieldMega-RU-Русский

* Для получения подробной информации о продукте, инструкции, руководство и программное обеспечение, пожалуйста, посетите официальную страницу продукта.
