Модель: US-GB40 20-32Mpa новый тип ручного управления Пневматическим Приводом

Дешевая модель рамы типа трубопровода тестирования газа бустер блок

Ручной насос высокого давления с усилителем давления

• Система газового бустера-это полные газовые бустерные установки, готовые к подключению, которые предназначены для генерации рабочих давлений до 32 МПа. Подходит для питания среды в качестве газа.

• Поскольку давление будет генерироваться с помощью пневматического насоса. Электрическое соединение не будет необходимо.

• Чтобы управлять этой системой, газовые бустеры с воздушным приводом должны быть оснащены блоком управления воздухом для регулировки воздушного давления.

• Желаемое рабочее давление может быть достигнуто путем регулировки управляемого давления воздуха через клапан регулятора. Когда давление воздуха и выходное давление достигают баланса, насос останавливает давление наполнения и выходное давление остается на заданном значении.

• Идеально подходит для источника питания системы опрокидывания на рельсах самосвала

• Основные характеристики

       Не электродвижущая, но с пневматическим приводом-неразрывно безопасная работа и экс-защита

  Пневматическое питание от сжатия без масла и чистого воздуха. Отсутствие загрязнения можно

  Простой контроль и регулирование процессов из-за сжатого воздуха

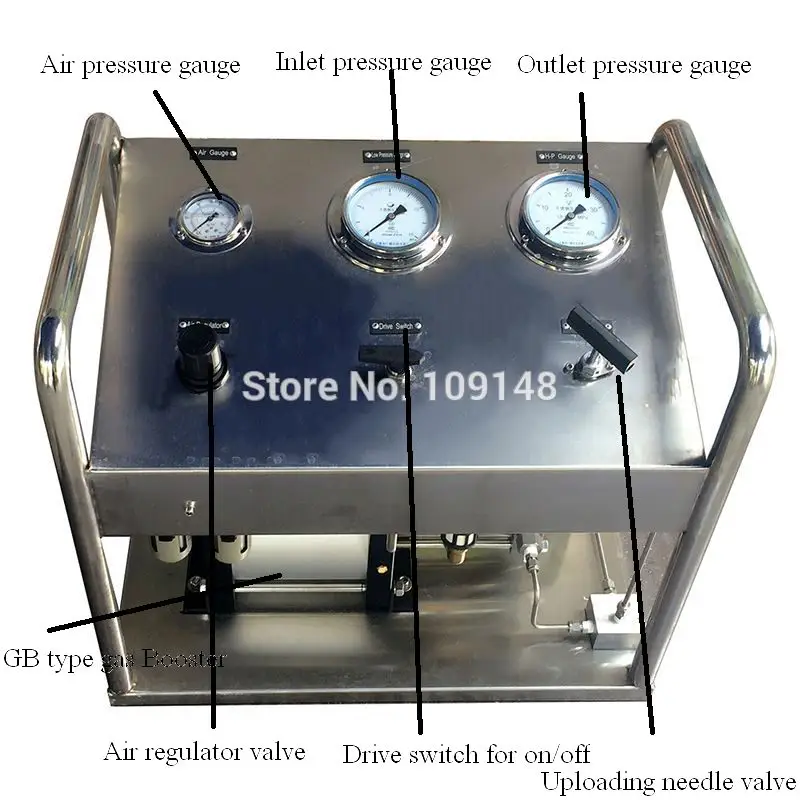

• Системы конфигурации

• Список товаров	Функция
  1) клапан воздушного регулятора	Регулируемый воздушный регулятор, используемый для регулировки давления воздуха (0-10 бар)
  2) Датчик давления воздуха	Указывает на давление воздуха
  3) датчик давления на входе газа	Указывает на подачу давления газа на входе
  4) манометр на выходе газа	Указывает на повышенное давление на выходе
  5) переключатель ручного привода	Используется для регулировки системы ВКЛ/ВЫКЛ
  6) Впускной игольчатый клапан	Используется для остановки бустера, когда давление подачи не соответствует установленной точке, может быть необязательным.
  7) Выпускной игольчатый клапан	Используется для остановки бустера, когда давление на выходе достигает регулируемой точки, может быть необязательным
  8) загрузочный игольчатый клапан	Используется для защиты бустера и других компонентов от давления и высвобождения высокого давления
  9) GB Singe stage booster	Используется для увеличения давления от низкого давления до высокого давления
  10) газовый фильтр	Наша стандартная система не включает такую часть, если вам нужно, сообщите заранее
  11) буферный бак высокого давления	Он не включает систему и должен быть уведомлен, если вам это нужно, может быть необязательным
  12) предохранительный клапан высокого давления на выходе	Он не включает стандартную систему и должен быть уведомлен, если вам нужно, может быть необязательным и не входит в эту систему

• Технические параметры (для основного элемента GB40 однодействующая газовая бустерная система) Макс. Выходное давление 320 бар (соотношение давления 40:1) Воздушный порт привода Связаться сПолиуретановый воздушный шланг Привода воздуха высокого давления 3-8bar Давление на входе 10-300bar Скорость потока 50-70 литров/мин (только для справки) Постоянное Выходное давление 0-480bar(Регулируемый) Рабочая среда Нормальный газ, такой как азот/гелий/аргон Средство привода Сжатого воздуха Впускное отверстие NPT1/4 ''или ZG1/4'' (порт с воздушным приводом G1/2 '') (опционально) Выходной порт NPT1/'4 или ZG1/4 ''(опционально) Расход воздуха 0,6-0.8M 3 л/мин Шум <75db Расход одного действия газового бустера насоса внутри шкафа

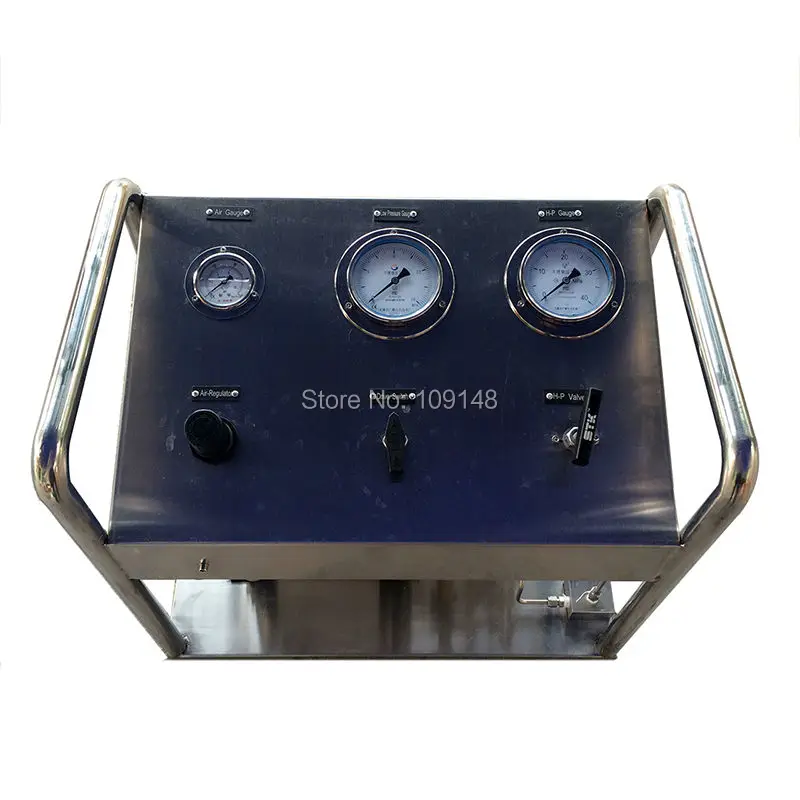

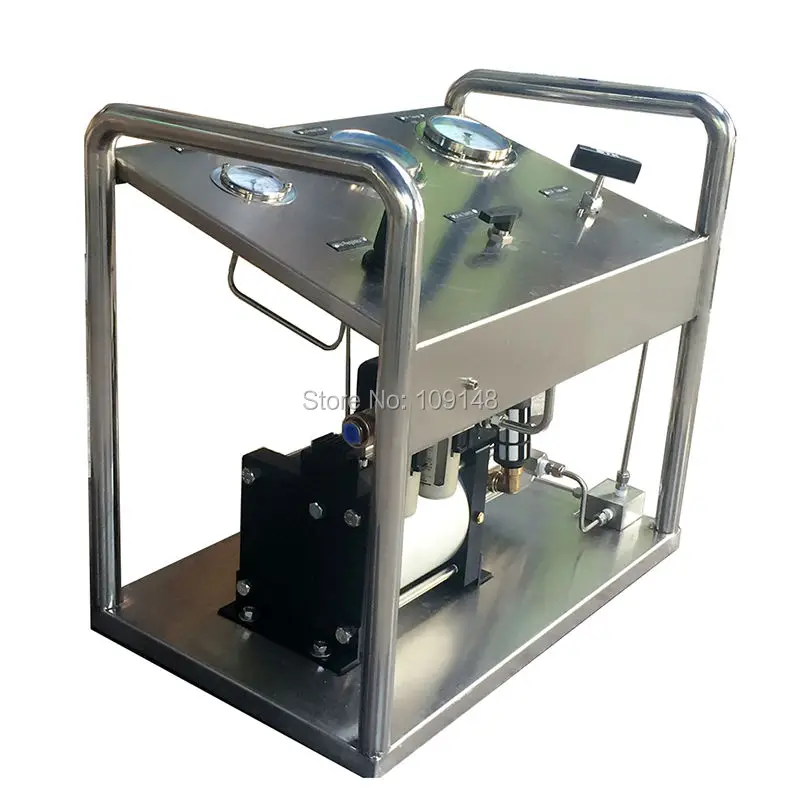

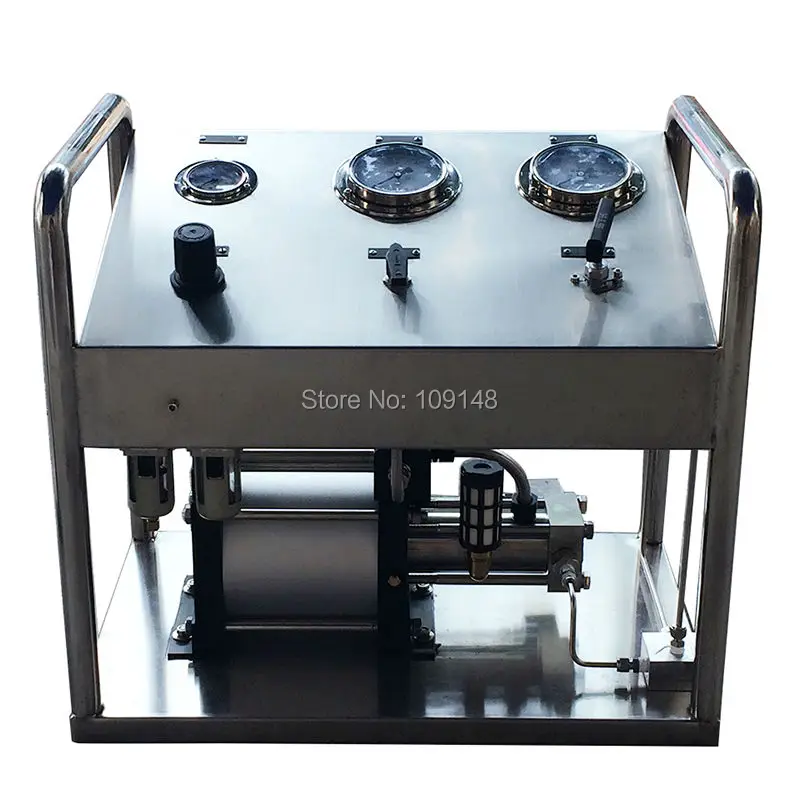

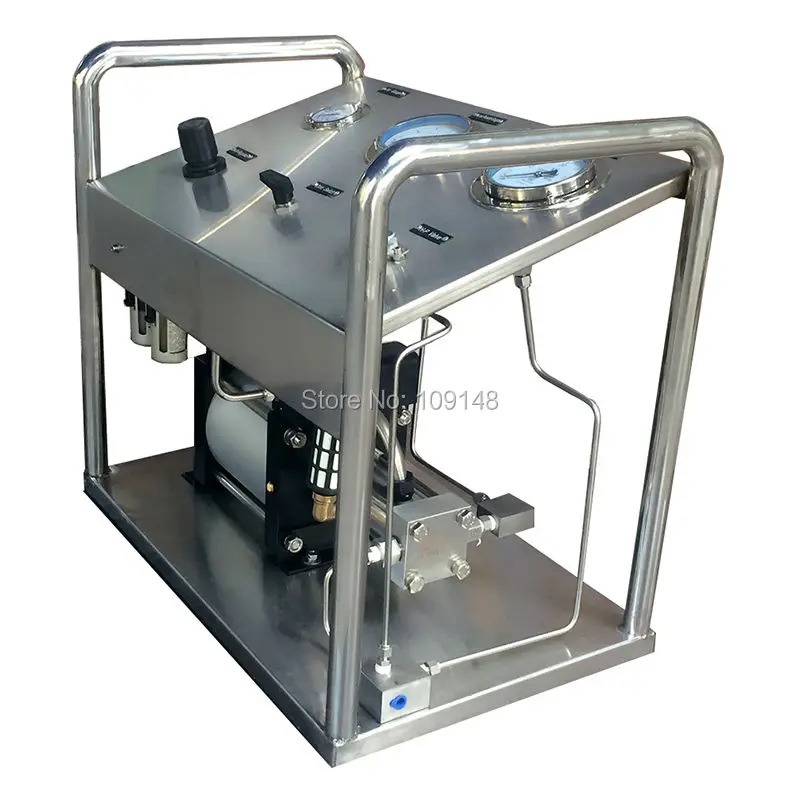

Реальные фотографии такой системы газового бустера
