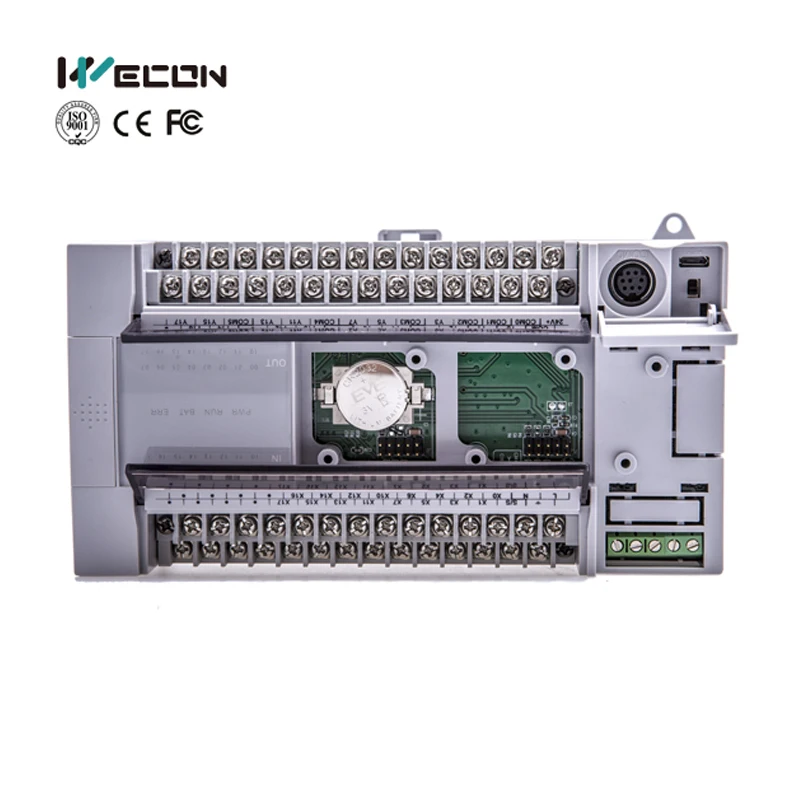

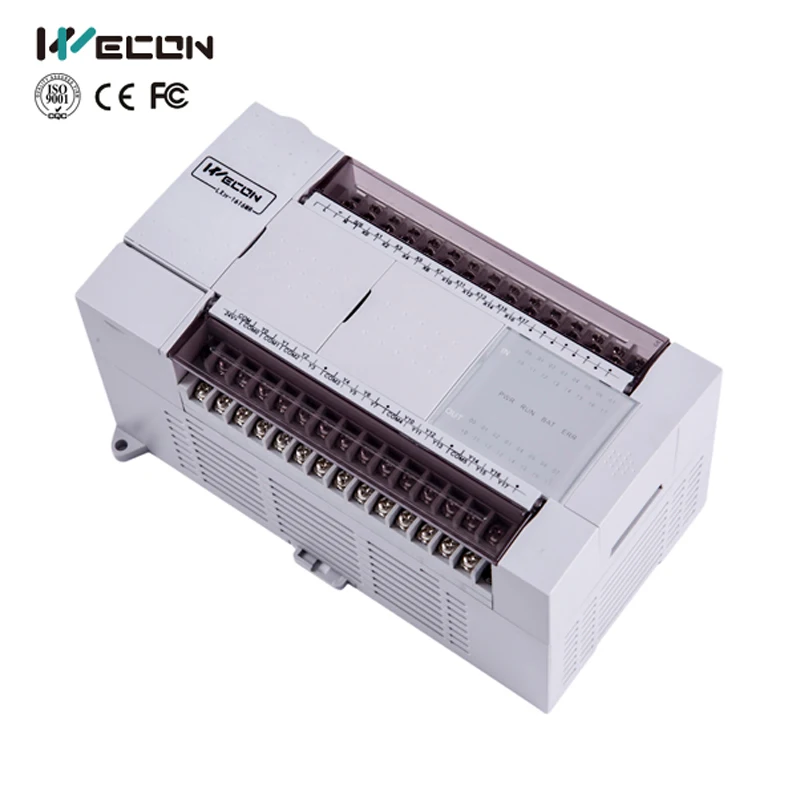

32 точки китайские контроллеры PLC Wecon для контроля HMI|controller|controller control |

Особенность

Описание

Программируемое программное обеспечение

Доступны разработчики GX и GX Works2. Полностью бесплатное программируемое программное обеспечение: редактор Wecon PLC, бессрочное бесплатное программное обеспечение и техническая поддержка

Безопасность программы

Шифрование режима ядра для скачивания, загрузки и открытия программной программы PLC

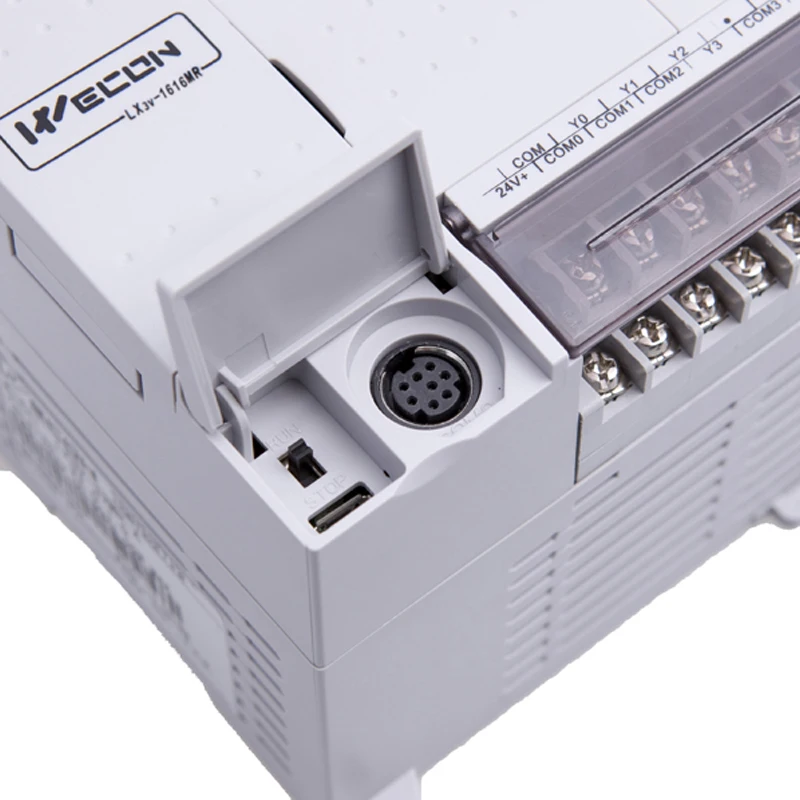

Автономный интерфейс Mini USB

Автономный интерфейс Mini USB для скачивания и загружения программного логического контроллера, а также онлайн-мониторинг. Вы можете сделать что-либо с ПЛК без отключения связи.

Языки программирования

Лестница и поддержка инструкции,

Протокол связи

Поддержка Modbus RTU и Modbus ASCII, протокол связи совместим с Mitsubishi FX1N, FX2N. Вы можете выбрать протокол Mitsubishi для связи с Wecon PLC

Модуль расширения

Разнообразие модулей расширения для расширения ФУНКЦИИ ПЛК. Например, преобразование AD/DA, измерение температуры, взвешивание и т. д.

Изделие

1410MT-A

1212MT-A

1412MT-A

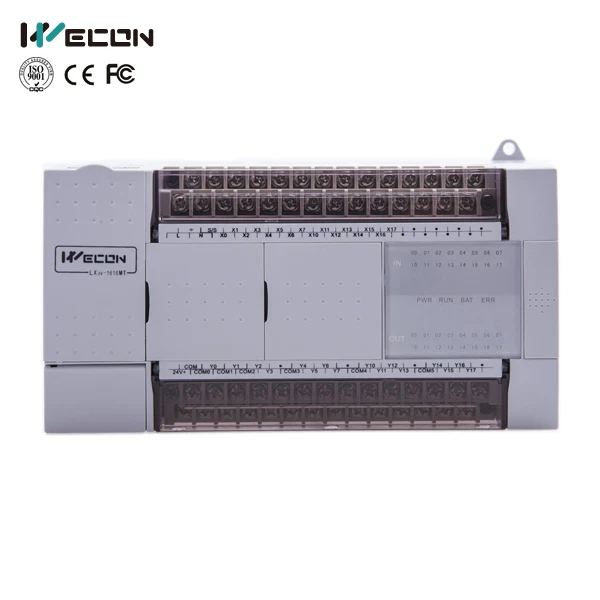

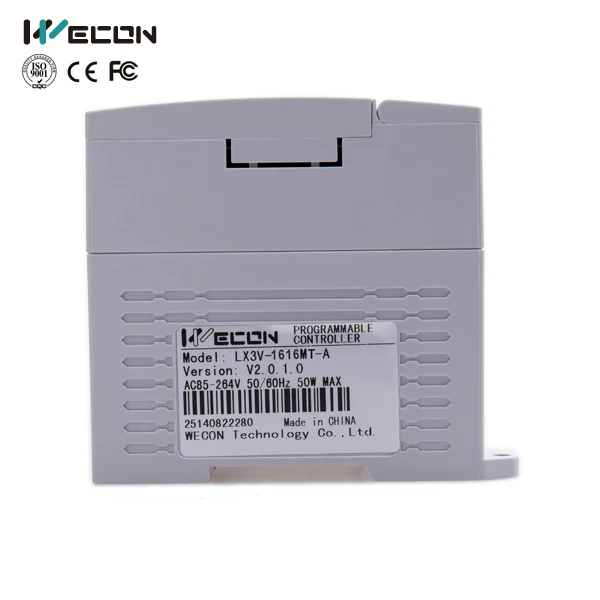

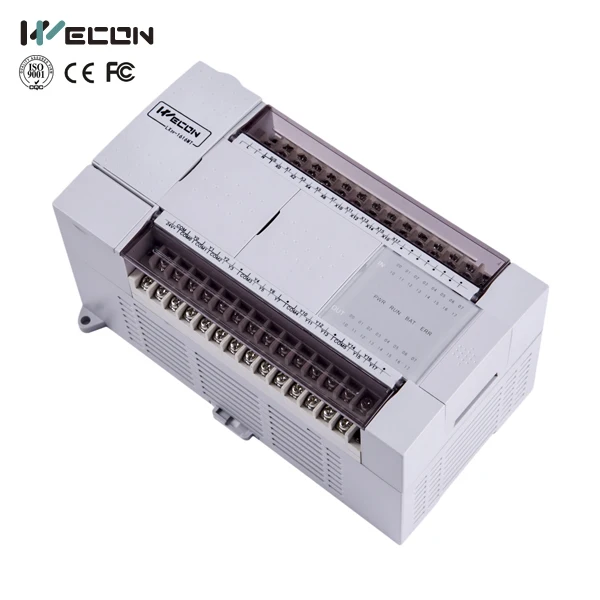

1616MT-A

2416MT-A

3624MT-A

Общие характеристики

Режим работы PLC

Круглый сканер/прерывание

Языки программирования

Инструкция по эксплуатации/лестница

Инструкции

Основные инструкции: 27

Применяемая Инструкция: 136 + 2 (2 инструкции отличаются от Mitsubishi)

Скорость работы

Основные инструкции: 0,06us

Применяемая Инструкция: 1 ~ 10 мкс

Программная память

Встроенная вспышка Rom

Объем программы

16K шагов

Программируемое программное обеспечение

Редактор Wecon PLC

Настройки безопасности

Загрузка/загрузка/пароль программы

Кабель программирования

Мини USB / USB SC09-FX USB к RS422 / Mitsubishi RS232 Кабель для программирования

Цифровая фильтрация

Да, для всех входных клемм

Часы в режиме реального времени

Да (требуется батарея)

Высокоскоростной импульсный выход

2 точки, макс. 200 кГц, Y1,Y2

Высокоскоростная Блокировка

6 точек

Прерывание таймера

3 точки

Выход источника питания

----

Протокол связи

Протокол PLC Wecon/Mitsubishi FX2N без протокола/Modbus RTU

Сертификат

CE / FCC

Индикатор действия

Светодиодный индикатор

Характеристики окружающей среды

Рабочая температура

0 ~ 55 ℃

Температура хранения

-20 ~ 70 ℃

Рабочая влажность

35 ~ 85% относительной влажности (без конденсата)

Ударопрочность

147 м/s2, 4 раза в X, Y, Z в каждой направлении

Рабочая среда

Без агрессивных газов или слишком пыли

Характеристики ввода/вывода

Количество точек ввода/вывода

14/10

12/12

14/12

16/16

26/16

36/24

Расширенные точки ввода/вывода

Макс. Вход: 256 точек, Макс. Выход: 256 точек

Номинальное входное напряжение

Постоянный ток 24 В ± 10%

Применяемый диапазон напряжения

Постоянный ток 5 ~ 30 В

Тип вывода

Транзистор

Способ изоляции

Изоляция оптической муфты

Макс. Нагрузка

0,5 А/точка, 0,8 А/COM-порт, 0,3 а/точка HSPO

Время отклика ВКЛ/ВЫКЛ

<0,2 мс/точка, <5us/ HSPO-точка

Характеристики источника питания

Потребляемая мощность

<35 Вт

<35 Вт

<35 Вт

<60 Вт

<60 Вт

<60 Вт

Номинальная мощность

Переменный ток 100 В ~ 240 В 50 Гц/60 Гц

Диапазон напряжения

AC 86V ~ 256V 50Hz / 60Hz

Время отключения питания

<10 мс

Предохранитель питания

250 В/1 А

250 В/1 А

250 В/1 А

250V/3.15A

250V/3.15A

250V/3.15A

Инкруст ток

<15а 5 мс (100 В переменного тока)

<30 А 5 мс (200 В переменного тока)

Винт клеммы

M3

Технические характеристики регистрации

Входной Регистратор (X)

X0 ~ X377 (октал)

Регистратор вывода (Y)

Y0 ~ Y377 (октал)

Промежуточный Регистратор (M)

M0 ~ M3071, M8000 ~ M8255 (система защищена)

Государственный Регистратор (ы)

S0 ~ S999

Регистрация даты (D)

D0 ~ D7999 , D8000 ~ D8255 (система защищена)

Индексированный Регистратор (V)

V0 ~ V7

Индексированный Регистратор (Z)

Z0 ~ Z7

Таймер (T)

100 мс

T0 ~ T199, T250 ~ T255 (совокупный)

10 мс

T200 ~ t245

1 мс

T246 ~ T249 (совокупный)

Счетчик (C)

16 бит плюс

C0 ~ C199

32 бит плюс-минус

C200 ~ C234

32 бит высокая скорость

C235 ~ C255

Фиксированный Регистратор

Регулируемый диапазон

Характеристики интерфейса

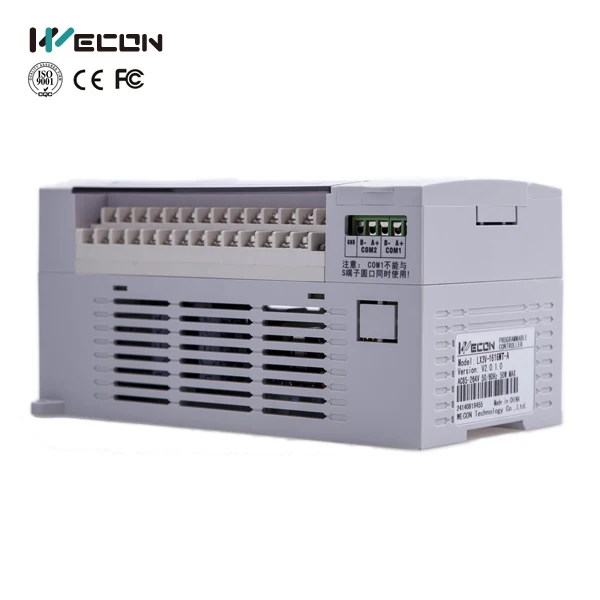

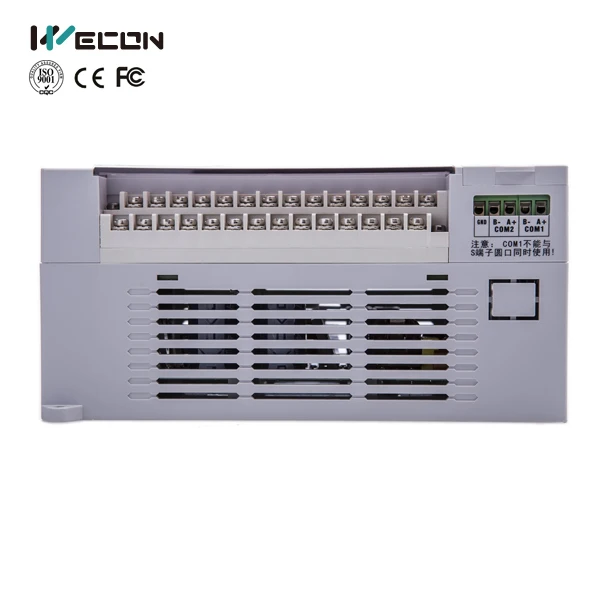

COM-порт

COM1: RS422/ RS485, COM2:RS485

USB-интерфейс

Загрузка/монитор/онлайн-Редактирование

Расширяемый интерфейс

Ethernet / RS485 / CAN

Слот для платы BD

Для плиты Wecon LX3V series BD

Слот для модуля

Для расширительного модуля Wecon LX3V

Характеристики внешнего вида

Материал корпуса

АБС-пластик

Размеры Д * Ш * В (мм)

136*107*87

136*107*87

136*107*87

175*107*87

175*107*87

221*107*87

Посылка Д * Ш * В (мм)

147*112*90

147*112*90

147*112*90

186*112*90

186*112*90

235*112*90

Вес нетто (г)

520

520

520

742

742

920

Вес брутто (г)

600

600

600

839

839

1061
