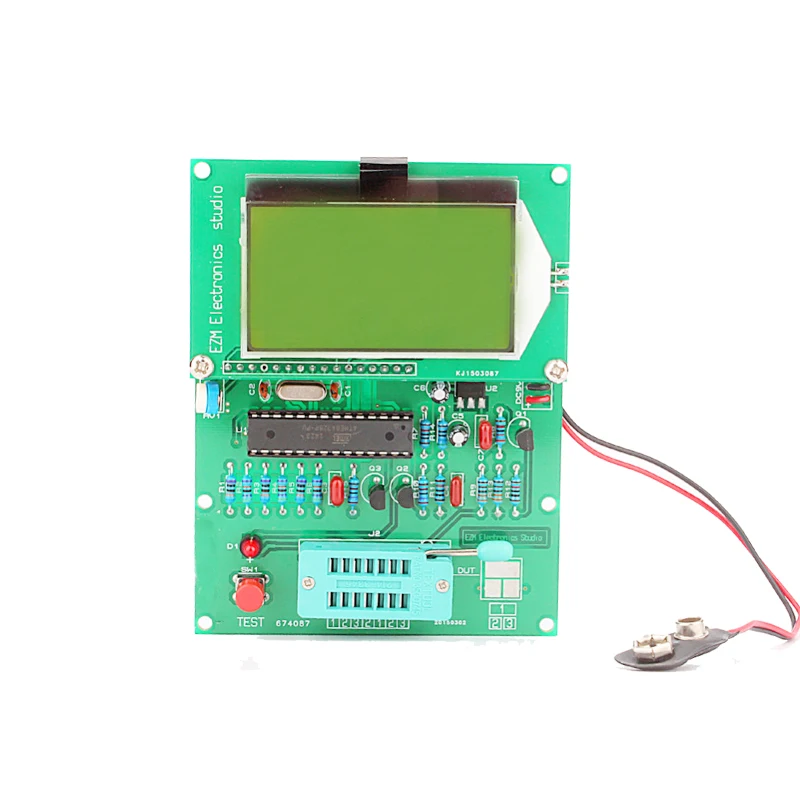

Функциональный 1 шт. GM328 тестер транзисторов ESR метр цимометр квадратный

Функциональный 1 шт. GM328 тестер транзисторов ESR метр цимометр квадратный

Функциональный 1 шт. GM328 тестер транзисторов ESR метр цимометр квадратный генератор волн

Особенности:
1 с использованием последней версии 2014 V1.11 программного обеспечения, M328 чип, больше функций, в дополнение к основным функциям, а также расширениям.
2 микроконтроллера используют внешний кристалл 8 МГц, точность измерений лучше.
3. Влияет на точность одной тысячи соответствующих резисторов с металлической пленкой, использующих остальные один процент, также используются резисторы с металлической пленкой.
4 LCD с помощью 12864 ЖК-экрана, который может отображать Измеренные данные и графику.
5 основных чипов dual in-line и с гнездом, идеально подходит для любителей электроники обновить или заменить чип.
6 использует 9V ламинированный аккумулятор.
7 все компоненты изготовлены из натуральной кожи высокого качества. ЖК-экран для низкомощного экрана с подсветкой, ток подсветки около 2 мА, поэтому время загрузки имеет подсветку для легкого использования в темноте.
8 Размеры: 80 (Ш) X 105 (высота) X22 (глубина) мм.
9 Вес: около 70 грамм.
10 ток: при напряжении 9 в Стабильный Рабочий ток около 20 мА.


Вторая Техническая Производительность:
A. Основная функция:
Одна кнопка работы, автоматическое выключение.
Ток выключения 20nA только около.
Использование кристаллов 8MH.
Может автоматически обнаруживать NPN, PNP биполярные транзисторы, N-channel и P-channel MOS FET, JFET, диоды, двойной диод, тиристорный маломощный однонаправленный и двунаправленный Тиристор.
Автоматическое идентификационное расположение компонентов.
Коэффициент усиления тока и базовый измерительный биполярный транзистор-эмиттер порогового напряжения.
Вы можете воспользоваться пороговым напряжением базового эмиттера и коэффициентом усиления высокого тока, идентификацией транзисторов Дарлингтона.
Защитные диоды могут обнаруживать биполярные транзисторы и МОП-транзисторы.
Измерение порогового напряжения и емкости ворот MOS FET.
Может одновременно измерять два резистора и отображается символ резистора. Дисплей с четырьмя десятичными значениями на правой стороне. Символ сопротивления отображается с обеих сторон контактного номера. Таким образом, вы можете измерить потенциометр. Если стеклоочиститель потенциометра не переносится в экстремальное положение, он может различать середину и оба конца штифта.
Разрешение измерения сопротивления составляет 0,1 Ом, может быть измерено до 50 м Ом.
Может измерять емкость. Символ конденсатора отображается на правом дисплее значения могут отображаться с четырьмя десятичными значениями. Может измерять емкость разрешения 30pF-100mF 1pF.
2 мкФ больше конденсаторов могут измерять значение эквивалентной серии сопротивления ESR. Два значения могут отображаться с десятичной точностью, с разрешением 0,01 Ом.
Два диода могут отображаться в правильном порядке и символе диода, и дает диодное напряжение вперед.
Светодиодный Диод обнаружен, более высокое прямое напряжение. Светодиодный комбо идентифицируется как два диода.
Напряжение обратного пробоя составляет менее 4,5 В, Диод Зенера может быть идентифицирован.
Вы можете измерить одну диодную обратную емкость. Если Соединительная база и коллектор биполярного транзистора или эмиттера штифта, то можно также измерить обратную или коллекторную емкость распределительного соединения эмиттера.
Вы можете получить только одно измерение соединений выпрямителя моста.
Хотя предел измерения емкости составляет 25pF, но вы можете измеряться измеренной емкостью с известным объемом по крайней мере 25pF конденсатора параллельно, затем результаты измерений в параллельной емкости получены путем вычитания
К результатам.

B. Расширения (с помощью выбора меню, и пользователь может захотеть добавить несколько компонентов для DIY)
1 может измерять частоту 1 Гц-2 МГц. Более 25 кГц разрешение 1 Гц, с использованием низкочастотного периодического измерения разрешение может до 0,001 MmHz.
2. Можно измерить напряжение постоянного тока ниже 50 В.
3 может производить сигнал квадратной волны 1 Гц-2 МГц.
4 может генерировать ширину импульса с фиксированной частотой, но переменную волну импульса, короткую ширину кнопки с шагом 1%, чем дольше ширина ключа с шагом 10%.
5 отдельных меню может быть активировано емкостью и функциями ESR, диапазонами 2UuF-50mF, так как амплитуда измеренного сигнала составляет всего 300 мВ, можно измерить дорогу. (Аннотация: Поскольку измерение не содержит 4 провода, измерение сопротивления свинца может привести к большим ошибкам, особенно маленьким измерениям ESR).
6 путем добавления поворотного переключателя для легкого выбора пункта меню.

В комплект входит:
Тестер транзисторов с ЖК-дисплеем GM328-1 шт.
Примечание: перед измерением емкости конденсатор должен быть разряжен, в противном случае очень вероятно повредить счетчик.
