Бесплатная доставка USB DMX512 контроллер диммер и 30 каналов легко DMX rgb светодиодные

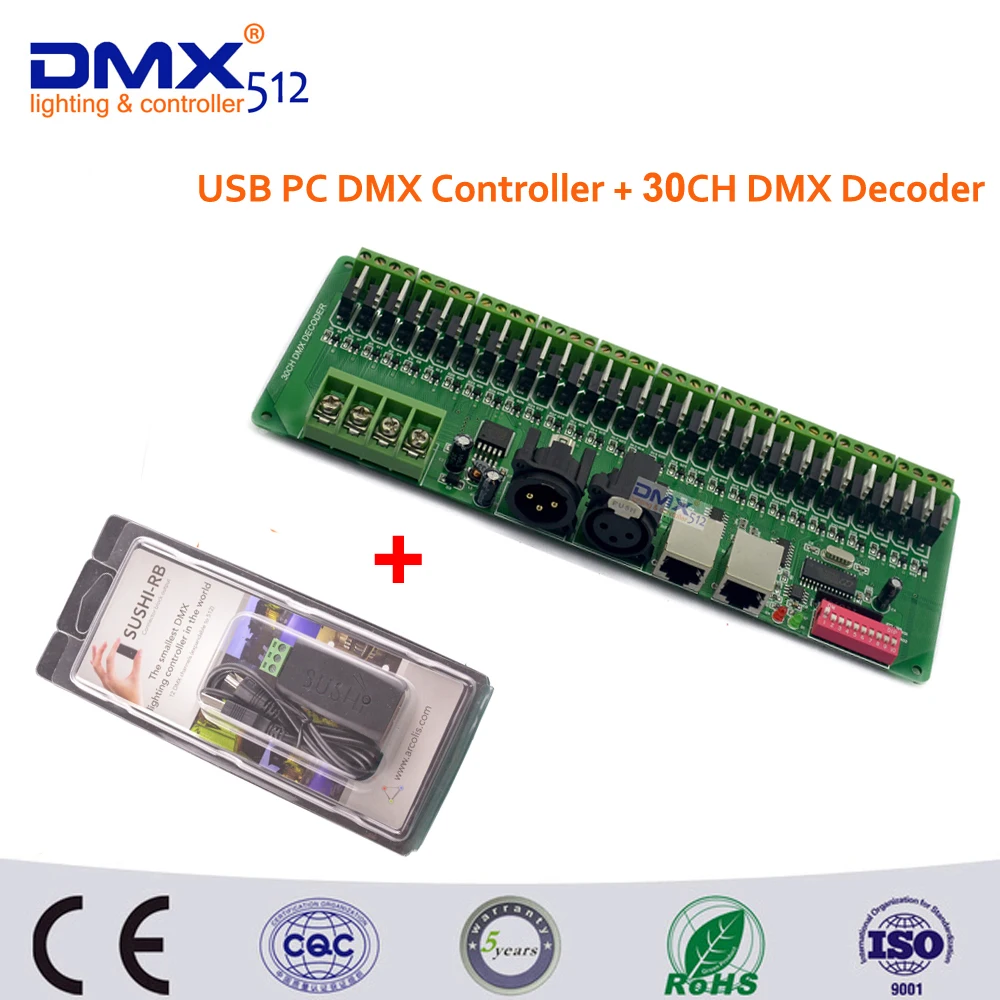

Бесплатная доставка 30 каналов легко DMX rgb светодиодные полосы контроллер декодер иUSB DMX PC контроллер

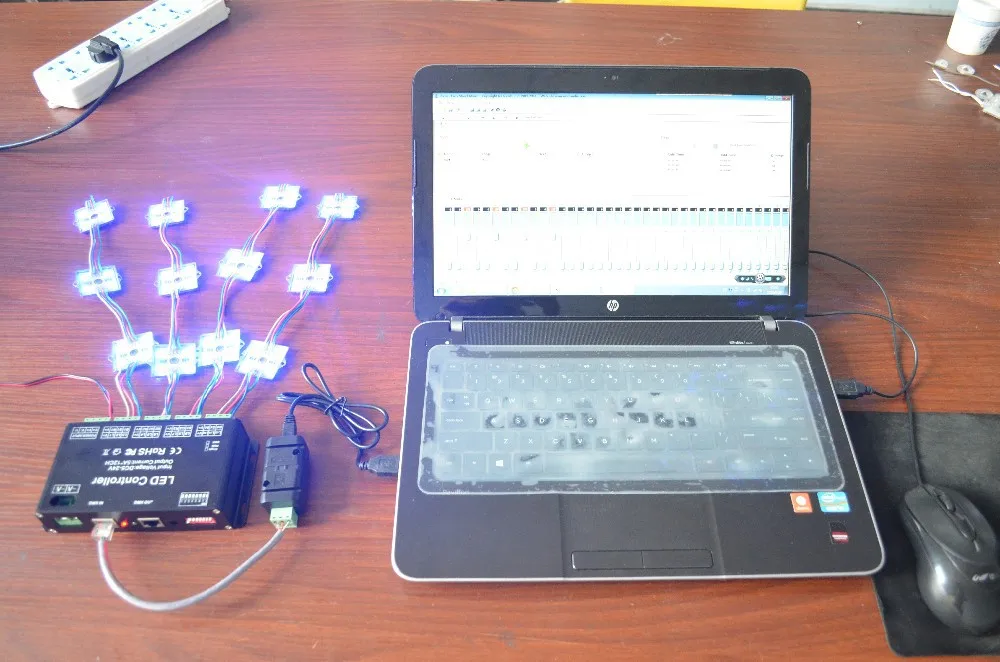

Схема для подключения системы:

ПК DMX512 консоль + USB DMX контроллер + 30CH DMX deocder

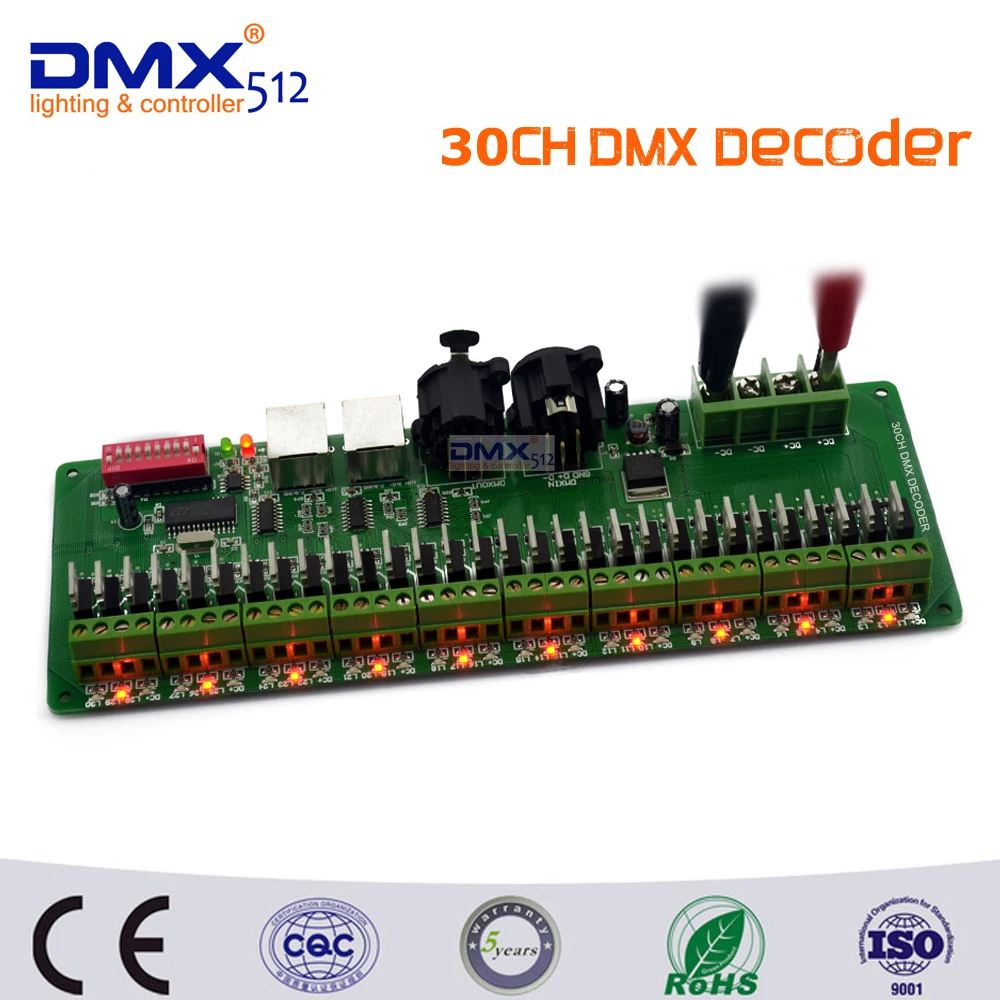

30CH DMX декодер Описание:

Входная мощность: DC9V-DC24V

Максимальный ток нагрузки: 1A/CH× 30

Максимальная нагрузка: 360 Вт (12 В) 720 Вт (24 В)

Уровень выходного серого: 256

Входной сигнал: DMX512/1990

Выходной сигнал: 30 каналов постоянного ШИМ

Выход DMX: 30 каналов

Стандартная XLR-3 штепсельная вилка caron

Размер: (L225 * W80 * H32)/шт

Вес брутто: (0,3 кг)/шт

Основные функции:

Есть 30 выходных каналов, можно подключить к одним или RGB лампам

0-100% выход затемнения, каждый канал 256 серых уровней

Международный стандарт DMX512 входной протокол, адресный код, установленный DIP переключателями;

Входное напряжение постоянного тока DC9V ~ DC24V;

Каждая занимает 30 DMX-адрес.

Декодер поставляется с 16 видами тестовых шаблонов, 16 уровнями для скорости изменения

Декодер для использования:

NПримечание: FUN = OFF (десятое переключение кода) означает принятие режима сигнала DMX512

Первая Настройка адреса DMX:
Набор декодеров адреса с помощью переключателя кодирования, из которых 1-9 предназначен для настройки Адреса начала бинарного цифрового переключателя кода DMX512, первый-самая низкая позиция,

Девятый-это высокий адрес кода, который может быть установлен на 255.

DMX512 start address code-это сумма переключателей 1-9, в то же время поверните нижнюю сторону кодового переключателя (вкл. «1»), затем можно получить значение бит; переключатель кодирования

Вверх (Установите значение "0"), значение бит равно 0.

Пример 1:

Как следующая схема 1, адрес запуска DMX512 установлен в 38, кодируя номер. 6,3, 2 позиции на циферблате переключателя на «1», другие настроены на «0», затем сумма кода переключателя 1-9

32 + 4 + 2, это адрес запуска DMX512 38

(Схема 1)

Пример 2:

Как схема 2, DMX512 start address установлен на 388, кодируя номер 2,3, 6,8 Переключить циферблат на «1», другие установлены на «0», затем сумма переключателя 1-8 кодовое значение 4 + 128 + 256 = 388,

Это адрес запуска DMX512 388.

(Схема 2)

Инструкция по эксплуатации для автоматического эффекта

Примечание: Это будет автоматический режим работы, когда переключатель No. 10 выключен.

Выбор эффекта (кнопка переключения No.1 на No.4):

1, Push No.1: Автоматическая езда на велосипеде.

2, Push No. 2: семицветный постепенное изменение цикла.

3. Push No.1 и 2: RGB выцветает и выцветает

4. Push No.3: цвет Severn jumping

5. Нажмите No.1 и 3: RGB jumping.

6. Push No.2 и 3: красный цвет.

7. Нажмите № 1 и 2 и 3: зеленый цвет.

8. Пуш-ап № 4: синий цвет.

9. Push No.1 и 4: желтый.

10: Push No.2 и 4: фиолетовый.

11. Push No.1 и 2 и 3: Cyan.

12. Push No.3 и 4: белый.

13. Push No.1 и 3 и 4: семицветный постепенное изменение цикла и прыжки.

14. Нажмите No.2 и 3 и rgb-цвет постепенно меняется и прыгает.

15. Нажмите No.1 и 2 и 3 и 4: семицветные прыжки и rgb-цветные прыжки.

Выбор скорости (кнопочный переключатель № 5 на № 8)

1. Push No.5: 0,5 секунды. 2. Push No.6: 1 секунда. 3. Push No.7: 1,5 секунды. 4. Push No.8: 2 секунды.

Схема для подключения системы:

Если используется буксировочный или более источник питания, вы можете подключиться следующим образом:

ПРИМЕЧАНИЯ по установке:

1 Этот тип контроллера работает только под DC9V-24V, который обеспечивается соответствующим контролируемым основным питанием, иначе контроллер будет поврежден.

2 провод UTP соединен вручную, чтобы сделать кабель, когда два или более контроллера подключены.

3 источник питания должен быть выключен при подключении электрических проводов, и его можно включить, пока не убедитесь, что провода правильно подключены, а индикатор основной мощности красного цвета-это освещение.

4. Контроллер должен работать в условиях хорошо проветриваемого, сухого, не коррозионного, не воспламеняющегося газа и ржавчины.

5. Пожалуйста, регулярно проверяйте проводное соединение, чтобы провода в возрасте, ржавчине и поврежденной изоляции прокладки можно было своевременно заменить

Простое Устранение неполадок и техническое обслуживание:

Флуоресцентный

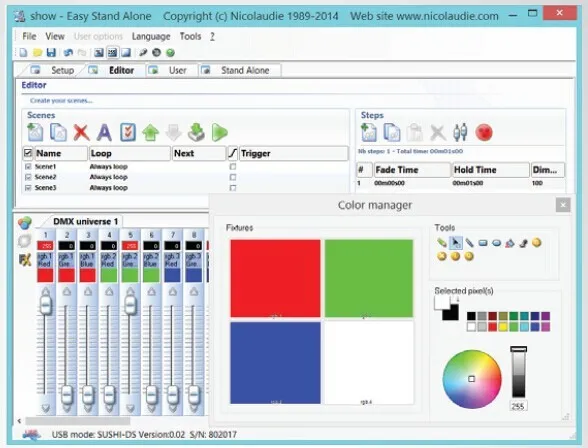

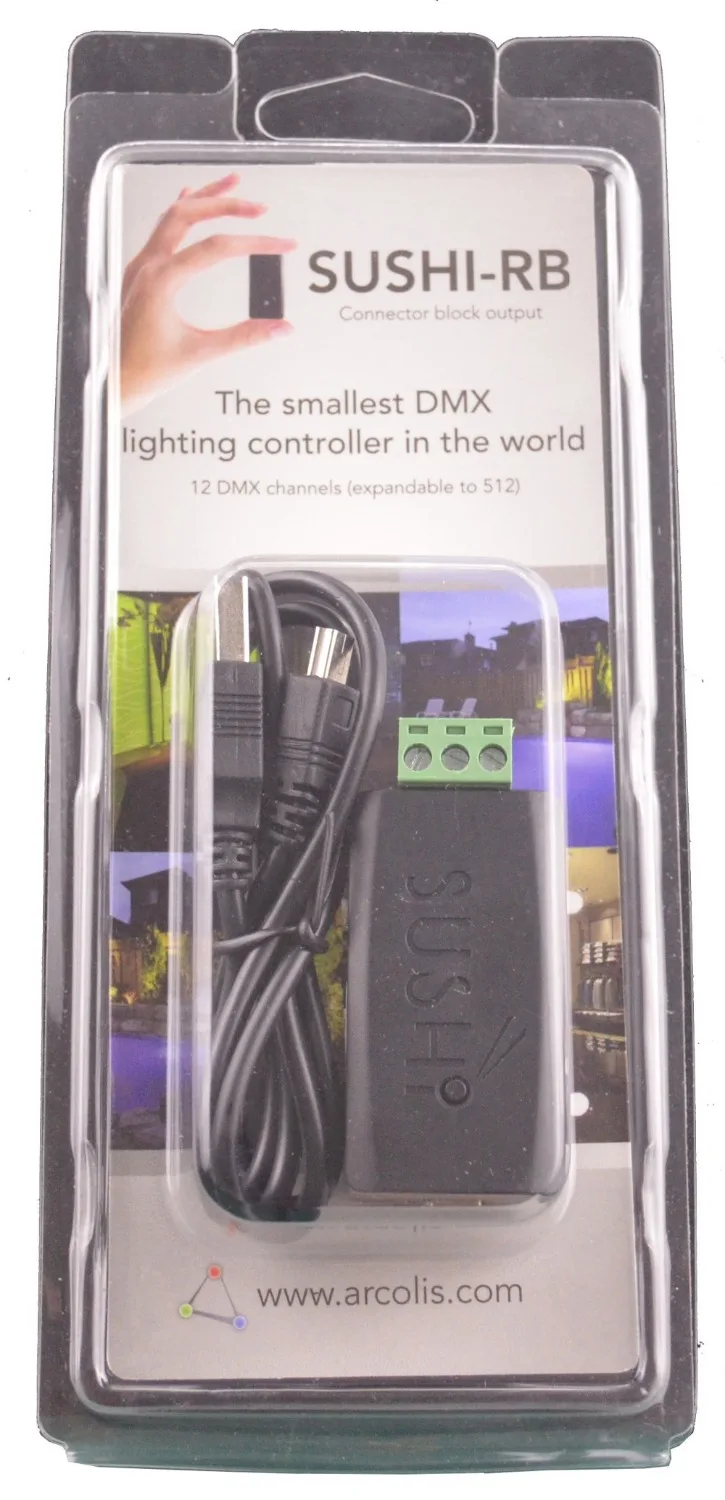

Описание контроллера USB DMX:

Поддержка O/S: Win98SE, Me, XP, NT, 2000 и WinXP, Vista 32bit, Win7 32bit.

Еще не поддерживает Win7 64bit и Win8

Упаковочный лист:

1 шт. * usb-адаптер для интерфейса DMX

1 шт. * Источник питания

1 шт. * USB кабель для передачи данных

1 шт. * 30CH DMX декодер
