Новый Тип 3210A Авто Работа 12 В 24 30A Tracer Mppt Контроллер Заряда С ЖКИ Счетчика |

новый Тип 3210A Авто Работа 12 В 24 В 30A Tracer Mppt Контроллер Заряда С ЖКИ Счетчика

пакет, включающий:

Tracer серии основана на общий положительный дизайн и передовые MPPT алгоритм управления, с ЖК-отображения рабочего состояния, этот продукт художественного, экономичный и практичный.

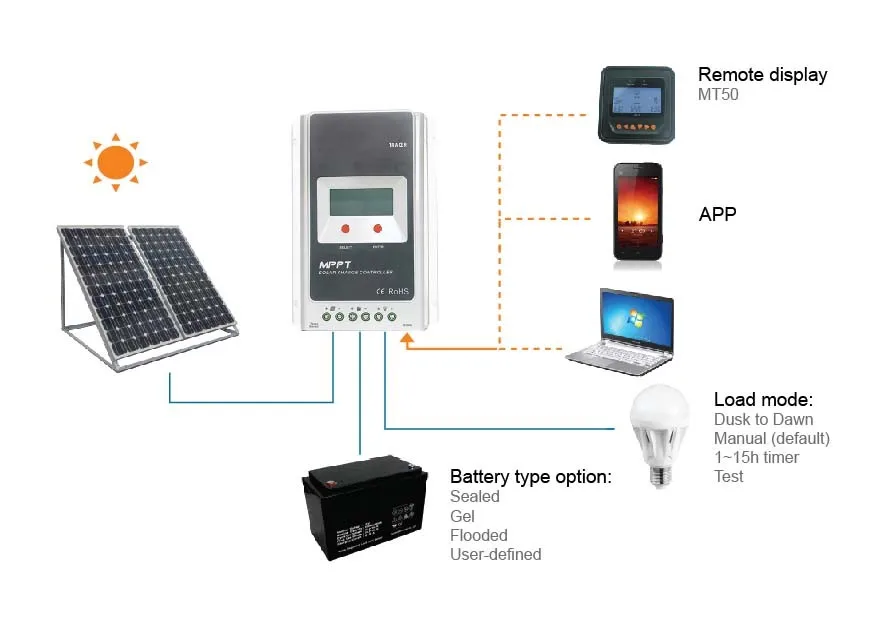

с MPPT алгоритм управления, в любой ситуации, продукты этой серии можно быстро и точно отслеживать из лучших максимальная power point (MPP) фотоэлектрических массива, в целях достижения максимальной солнечной энергии во времени, что значительно повышает энергоэффективность. есть двойной дисплей функция: местные ЖК-панели или пульт дистанционного метр (нуждается в дополнительных MT50). с Modbus протокол связи интерфейс, это удобно для клиентов, чтобы расширить приложений и монитор в различных областях, таких как телекоммуникационные базовой станции, бытовые системы, системы уличного освещения, пустыне системы мониторинга, и т. д.

все-круглый электронный отказ self-test функцию и повышают электронная функция защиты может дальше избежать повреждения компонентов системы в результате ошибки при монтаже или сбоев системы.

особенности:

расширенный Максимальная Силовая Точка Отслеживая (MPPT) технологии, с кпд не менее 99.5%

* высокое качество компонентов, совершенствование системы, с максимальная эффективность преобразования 98%.

* ультра-быстрая скорость перемещения и гарантированного отслеживания эффективности.

* точно признания и отслеживания нескольких розеток.

* надежный автоматический предел функции максимальная PV входная мощность, гарантируя отсутствие перегрузки при любых обстоятельствах.

* широкий MPP диапазон напряжения питания.

* 12/24VDC автоматического определения напряжения в системе.

* ЖК-дисплей панели дизайн, динамическое отображение инструмент оперативных данных и рабочем состоянии.

* несколько нагрузки режимы управления: ручное управление, свет ВКЛ/ВЫКЛ, свет На + Таймер и режим тестирования.

* поддержка 3 зарядки запрограммировать параметры: Герметичные, гель, затоплены.

* батарея функции температурной компенсации.

* в Режиме реального времени функция статистика энергетики.

* с rs-485 интерфейс шины и Modbus протокол связи, it is available to meet various связи требование в различных ситуациях.

* доступный для сетевой модуль (eBox-01) с протоколом TCP/UDP/SNMP, реализовать подключение к интернету.

* доступно для мониторинга ПК и внешний дисплей подключение как MT50 и так далее, реализации в режиме реального времени проверка данных и параметров настройки.

* поддержка обновления программного обеспечения.

электронная защита:

• П. В. обратной полярности защиты

• PV защита от короткого замыкания

• PV перегрузки по току защиты сигнализации

• защита от перезарядки батареи

• батарея над предохранением от разрядки

• защита от обратной полярности батареи

• защита от короткого замыкания

• нагрузка защита от перегрузки

рисунок 1-1 Tracer Серии Характеристики

1-Монтажное отверстие sizeΦ5

2-Кнопка Выбора

3-Соединение для РТС (Дистанционный Датчик Температуры) удаленно обнаружить температуры батареи.

4-Солнечный Модуль Терминалы: Подключите солнечных модулей.

5-Клеммы Аккумулятора: Подключите батареи.

6-Загрузка Терминалов: Подключение нагрузки.

7-RS-485 Порт (интерфейс RJ45): Подключить К Компьютеру или MT50 для мониторинга или обновления прошивки.

8-оболочки Продукта

9-Кнопку Enter

10-ЖК

технические Характеристики

• электрические Параметры

• Eусловия окружающей средыпараметрs

• механические Параметры (Tracer3210A)

приложение I, Эффективность Преобразования Кривых

Интенсивность освещения: 1000 Вт/m2 Температура: 25 ° C

модель: Tracer3210A

солнечный Модуль MPP Напряжение (17 В, 34 В, 68 В)/Номинальное Напряжение Системы (12 В)

солнечный Модуль MPP Напряжение (34 В, 68 В)/Номинальное Напряжение Системы (24 В)

максимальная Power Point Технологии Отслеживания

ввиду нелинейной характеристики солнечных батарей, существует максимальный выход энергии точки (Max Power Point) на кривой. традиционные контроллеры, с переключателем технологии зарядки и зарядки ШИМ технологии, не может поручить батареи на максимальной силовой точке, поэтому не может собрать максимум энергии, получаемой из PV массива, но солнечный регулятор обязанности с Максимальной Power Point Tracking (MPPT) технология может заблокировать на точку, чтобы собрать максимум энергии и доставить его к батарее.

MPPT алгоритм нашей компании постоянно сравнивает и регулирует операционной точки, чтобы попытаться найти в максимальной силовой точке массива. отслеживая процесс полностью автоматизирован и не мг нужно регулировки пользователя.

как показано на Рисунке 1-2, кривая также характеристика массива, MPPT технологии 'boost' заряда аккумулятора ток через отслеживание МПП. предполагая, 100% эффективность преобразования солнечной системы, таким образом, следующая формула создана:

как правило, Вмп всегда выше, чем VBat. в связи с принципом сохранения энергии, the IBat всегда выше, чем ИПВ. тем больше расхождений между Вмп и VBat, тем больше расхождений между ИПВ и IBat. тем больше расхождений между массива и батареи, чем больше снижение эффективности преобразования системы, таким образом, контроллер преобразования эффективность имеет особенно важное значение в ФОТОЭЛЕКТРИЧЕСКИХ систем.

рисунок 1-2 является максимальная мощность точки кривой, затененной области зарядки диапазон традиционных солнечных контроллер заряда ШИМ Режим Зарядки), это, очевидно, может диагностировать, что MPPT режим может улучшить использование солнечной энергии ресурс. согласно нашего теста, контроллер MPPT может поднять 20%-30% кпд по сравнению с ШИМ-контроллера. (стоимость может быть флюктуация из-за влияния окружающей среды обстоятельство и потери энергии.)

рисунок 1-2 Максимальная Силовая Точка Кривой

в реальном приложении, как затенение из облака, дерево и снег, the панель может появиться Несколько MPP, но на самом деле есть только одна реальная Максимальная Power Point. как на Рисунке ниже 1-3 показывает:

рисунок 1-3 Муlti-MPPTкривые

если программа работает неправильно после появления Нескольких MPPT, система не будет работать на реальная максимальная power point,, которые могут тратить большинство солнечных энергетических ресурсов и может серьезно повлиять на нормальную работу системы. типичные MPPT алгоритм,, разработанные нашей компанией, может отслеживать реальные MPP быстро и точно, улучшить коэффициент использования массива и избежать нерационального использования ресурсов.

соединения:

батареи Зарядки Этап

вконтроллеримеет 3 стадии зарядки аккумулятора алгоритм (Объем Зарядки, Постоянной Зарядки и Float Зарядки) для быстрого, эффективное, и безопасной зарядки аккумулятора.

A) Часть Зарядки

на этом этапе, напряжение батареи еще не достигла постоянное напряжение (Выравнивания и Повышение Напряжения),контроллерработает в режиме постоянного тока, обеспечивая максимальный ток батареи (MPPT Зарядки).

B) Постоянное Зарядки

когда напряжение батареи достигает постоянного напряжения уставки, контроллер начнет работать в постоянном режиме зарядки, этот процесс уже не MPPT зарядки, и в то же время зарядки ток упадет постепенно,процесс не является MPPT зарядки. Постоянная Зарядка 2 этапов, выравнивания и импульс. эти два этапаsне осуществляется постоянно в полный процесс зарядки, чтобы избежать слишком много газа осаждения или перегрева батареи.

C) Повышение Зарядки

Повышение этапа поддержания 2 часов по умолчанию, пользователь может настроить постоянной времени и заданного значения повышение напряжения в зависимости от спроса.

этап используется для предотвращения нагрева и чрезмерное газом батареи.

внимание:

1. Если ваш адрес отдаленная область dhl или FedEx, тогда мы будем отправить по другой express

2. Мы можем низко некоторые цена за меньшие таможенные пошлины при транспортировке, пожалуйста, оставьте значение продукта вы хотите нас объявить, в противном случае, мы объявим нашим опытом; и мы не будем нести высокой стоимости тарифов, покупатель должен принести собственный страх и риск на себя.

3. Клиенты из Бразилии, пожалуйста, должны оставить номер CPF или номер CNPJ, в противном случае, судоходная компания будет отказаться от транспортировки;

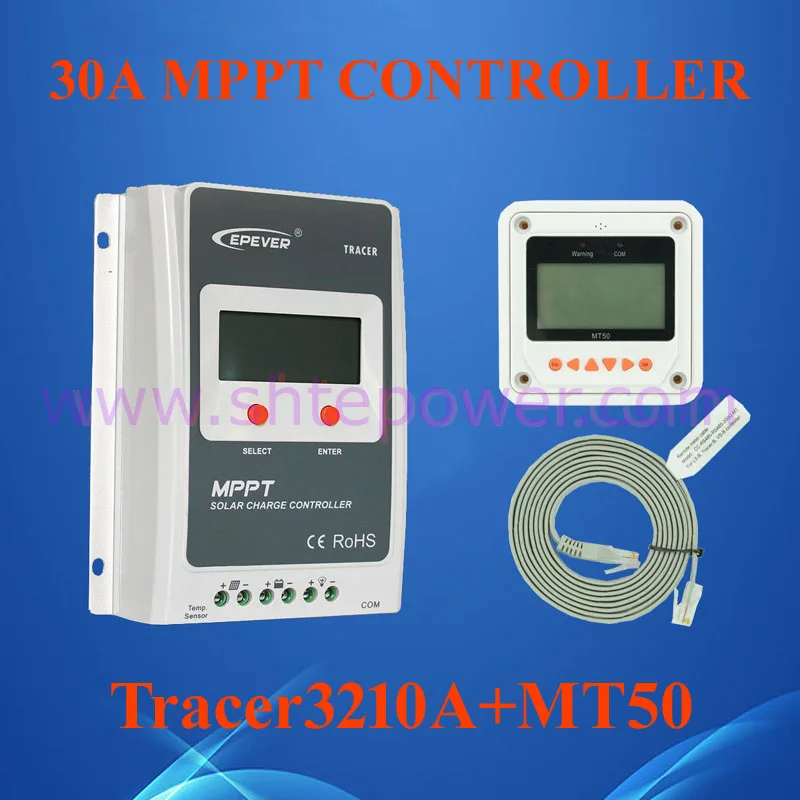

дистанционное Метр (Модель:MT50)

цифровые дисплеи дистанционного метр система оперативной информации, указания ошибок, и самодиагностики. информация отображается на ЖК-дисплей с подсветкой легко читается и большие кнопки делают навигацию в меню метр легко. метр может быть заподлицо в стене или кадра. The MT50 (standard edition) поставляется с одним 2 м длинный кабель. The MT50 соединяет Tracer серии с RJ45 интерфейс.

USB Кабель Связи и Кабель Датчика Температуры:

оплата:

1. Мы принимаем Alipay, Западное соединение, T/T,

2. Оплата должна быть произведена в течение3 днейс момента заказа.

3. Если вы не можете выехать немедленно после конец аукциона, пожалуйста, подождите несколько минут и повторите.

пересылка:

1. Мы гарантируем судно в течение48 часовпосле подтверждения оплаты (кроме выходных).

2. срок поставки составляет ок. от 7 до 15 рабочих дней (исключая Субботу и Воскресенье, Праздничные дни) до самой US/UK/AU направлениям.

3. EMS экспресс-доставка обычно занимает 3-7 рабочих дней в зависимости от страны доставлены. мы не несем ответственности за несчастные случаи, задержек или других вопросов, которые находятся в ведении службы доставки.

4. для того чтобы обеспечить вас получите вас тягло заказа свободное на ввозе, мы объявим его как «ПОДАРОК» с более низким значением. это более низкая цена не отражает полное цену вы оплатили или рынок стоимость продукта и не могут применяться к странам с различными правилами тарифа. любой импортных пошлин или сборов возлагается на покупателя.

5. Пожалуйста, свяжитесь с нами, если вы не получаете его сверх над4 недель, мы будем решать эту проблему в очень короткое время.

6. Все наши детали будут погружены к Оптовым Продажам покупателя Alibaba адрес пожалуйста подтверждает ваш адрес на Alibaba прежде чем вы предложение. пожалуйста, убедитесь, что адрес доставки является правильным. мы не несем ответственности за любое неправильное или невозможности доставки адресов.

обратная связь:

1. Мы зависим от наших Alibaba репутацию и удовлетворенности клиентов для достижения успеха. таким образом, ваш

2. feedback очень важно для нас.

3. Если вы любите мои пункты пожалуйста, оставьте мне хорошую обратную связь. ваши действия помогут нам предлагать нашим молоко и хлеб. я буду делать то же самое для вас.

4. Пожалуйста, свяжитесь с нами перед отъездом любой недостаток нейтральной обратной связи. мы будем работать с вами, чтобы решить любые проблемы.

возвращение:

1. Мы предоставляем1лет гарантии. если элемент неисправен, пожалуйста, сообщите нам в течение 3 дней с момента поставки.

2. Все предметы должны быть возвращены в их первоначальном состоянии, для того, чтобы претендовать на возврат денег или обмен товара.

3. Но стоимость доставки и страховки не возвращается.

4. Items вернулся после7 днейпоставки только подходящ для ремонта.

5. покупатель несет ответственность за все транспортные расходы.

контакт:

1. Все письма будут даны ответы в пределах24 часов.

2. Пожалуйста, оставьте сообщение вторговый Менеджер

3. Если вы не получите наш ответ, пожалуйста, пожалуйста, повторно выслали свою электронную почту и мы ответим вам как можно скорее. если вы напишите нам и не слышите ответ, пожалуйста, напишите снова через систему Alibaba как иногда наши серверы почты имеют ошибки.

добро пожаловать ваш визит на наш Новый Тип Tracer 3210A Авто работа 12 В 24 В 30A MPPT Солнечной Контроллер Заряда С Метр ЖК-
