SURECOM частотомер SF401 Plus новая версия
Портативный счетчик частоты с декодером CTCCSS/DCS



Новая функция счетчик частоты для цифрового радио

• Введение: Частотомер, способный измерять параметры частоты непрерывного несущего сигнала рации, с индикатором силы сигнала. Это инструмент выбора для технического персонала, частота тестирования и сила сигнала беспроводных энтузиастов. Этот портативный Частотный счетчик предназначен для подсчета непрерывного волнового сигнала от двусторонней радиостанции. Есть простые диапазоны для вас на выбор. Диапазоны покрывают большую часть частоты двухсторонних радиостанций, которые вы хотите измерить. Его четырехкнопочное управление проста в использовании, а его небольшой размер позволяет носить его куда угодно. РаботаTCXO (температурная компенсация x'тал (кристалл) осциллятор), в диапазоне-45Степень~ 65СтепеньМожет достигать ± 2 ~ ± 4 ppm точности Это включает в себя очень интересные области частот, такие как 2 m HAM радио, все VHF и UHF DMR радиосигнал e счетчик частоты. Легкая Батарея уровня

Особенности & Параметры:

• Диапазон частот: 100 МГц-3000 МГц
  ! Примечание: (27 МГц-100 МГц это не может быть гарантировано и соответствующий нормальный прибор излучения)
• CTCSS/DCS декодер
• ЖК-дисплей тусклый Настройка уровня
• Частота цифровой 0,000 или 0,0000 (+-0,001)
• РаботаTCXO (температурная компенсация x'тал (кристалл) осциллятор) 2-2.5ppm
• Время отклика частоты: 0,2-сек. (CTCSS/CDCSS> 0,5-1 сек)
• TFT цветной дисплей 240x320
• Встроенный литий-ионный аккумулятор
• Вес нетто: 113 г
• 4 кнопки управления
• Автоматическое отключение питания 1-9minutes
• Заряжающаяся батарея светодиодный индикатор

Мощность ВКЛ/ВЫКЛ

Включение питания-нажмите и удерживайте кнопку [черная клавиша] на 2 секунды
Выключение питания-нажмите и удерживайте кнопку [черная клавиша] на 4 секунды от количества до 0
Зарядка аккумулятора
Подключите шнур питания к адаптеру, Micro USB подключен SF-401, светодиодный индикатор:
* Красный светодиодный светильник заряжается
* Зеленый светодиодный светильник-полный

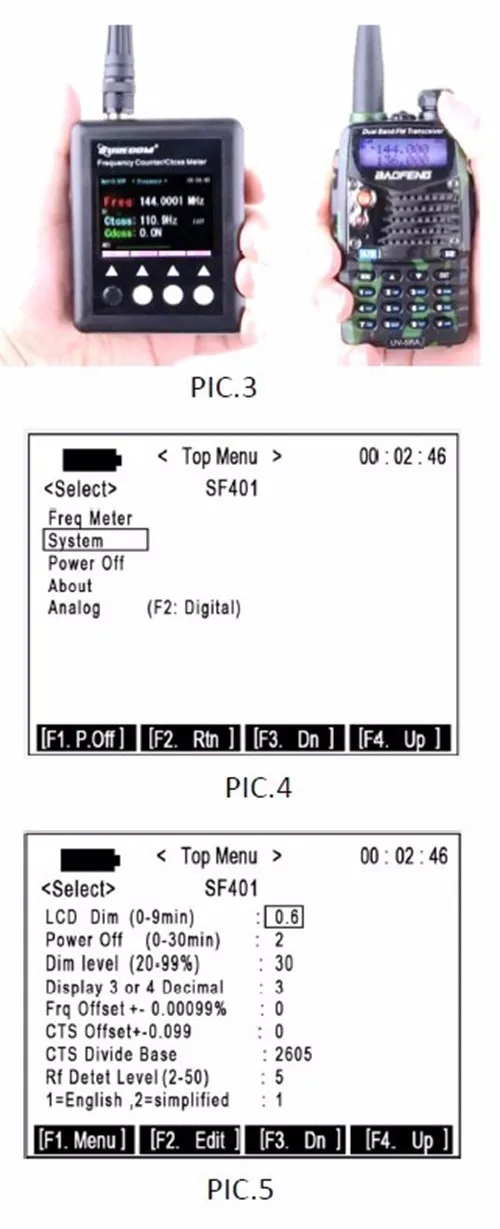

Как проверить Измерение частоты. Видеть PIC.3

Передатчик рядом с антенной счетчика частот, см. Условия приема сигнала зеленая зона, вы можете проверить. Пожалуйста, смотрите Pic.3
Меры предосторожности:

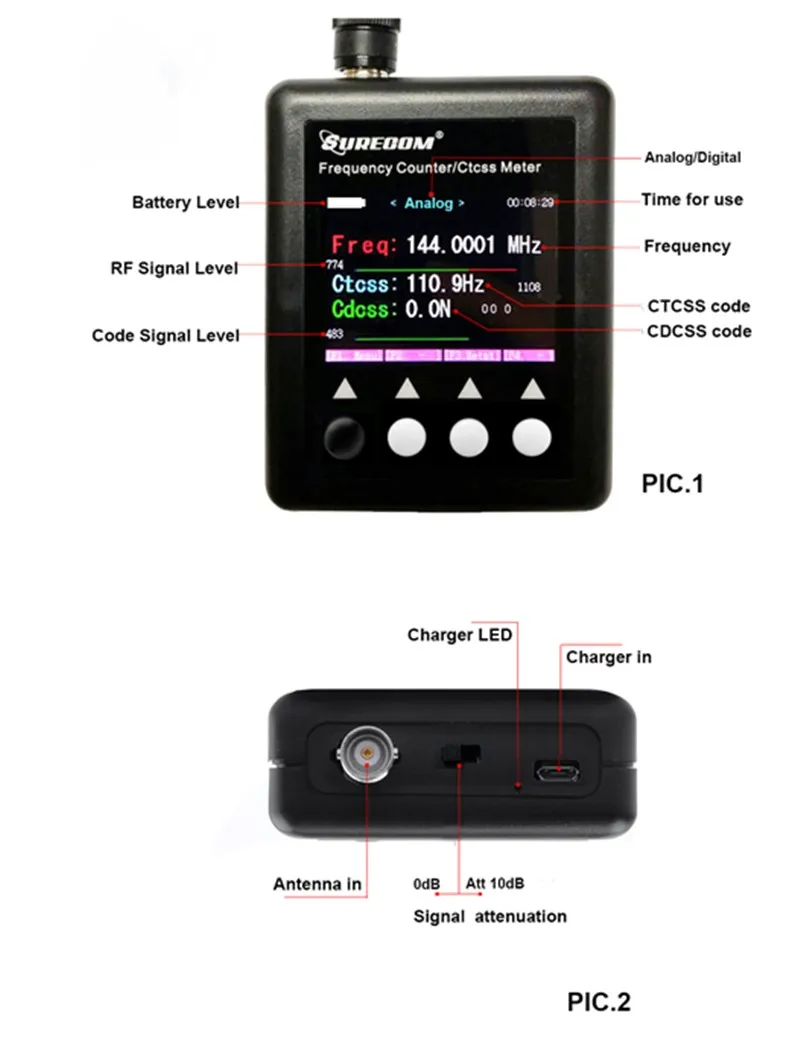

Например, дисплей 1800,000 МГц, расстояние передатчика слишком близко к счетчику частот повлияет на результаты тестирования, сигнальная панель красного цвета. (Смотрите Pic.1)
Например, дисплей 0,000, расстояние передатчика слишком далеко до счетчика частот и сигнал слабый, повлияет на результаты тестирования, сигнальная панель низкая. (Смотрите Pic.1)
! Примечание: (27 МГц-100 МГц это не может быть гарантировано и соответствующий нормальный прибор излучения) .

Как проверить частоту цифрового DMR радио

Нажмите [F3 Digital] из режима измерения экранаВидеть PIC.1
Примечание: используйте цифровой режим только 3 десятичных

Настройка и сохранение меню. Видеть PIC.4
Нажмите [F1]> на странице меню
Нажмите [F3 вниз] или [F4 вверх] в систему и нажмите [F2 Rtn] на системную страницу PIC.4
Нажмите [F3 вниз] или [F4 вверх] выберите funtion, нажмите [F2 изменить]> [F3-] [F4 +] изменить режим
Нажмите [Menu]> [F1] для выхода или [F4] для сохранения и выхода

CTCSS

CDCSS

Посылка содержание

1x SF401 счетчик частоты

1 x УКВ внешняя антенна
1x Руководство пользователя
1x USB кабель для зарядного устройства
1x USB адаптер переменного тока 100-240 В

                                                                 Счетчик частотыСчетчик частоты

(Счетчик частоты на фото ниже старая версия, изображение только для тестирования)
