Новый AVR датчик рН DOIT с открытым исходным кодом имитация метр щит адаптер для Arduino

Новый AVR датчик рН DOIT с открытым исходным кодом имитация метр щит адаптер для Arduino

• Также за низкую стоимость, удобно использовать ph-метр с открытым исходным кодом и беспокоиться? Мы запустили Специально разработанный для Arduinos контроллер моделирования PH метр, имеет характеристики attachmentis простой, удобный и практичный. Бортовой светильник питания, интерфейс BNC andPH2.0. Используйте, получите датчик pH Бортовой интерфейс BNC, встроенный интерфейс PH2.0, подключенный к моделированию контроллера Arduinos, управление программой, вы можете очень удобно измерить pH решения.

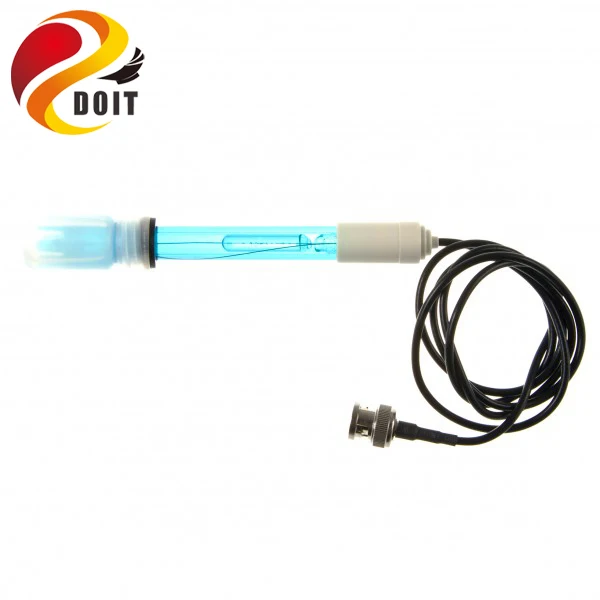

• PH электрод-датчик с использованием стеклянного электрода и эталонного электрода вместе формованный чехол, не заполняющий композитный электрод, измеритель PH измерительный элемент и используется для измерения активности ионов водорода в водном растворе, значение PHvalue.
• Датчик с толстыми черными коробками, закрытыми черными высококачественными резиновыми подушками, компонентами полной защиты, не только красивыми и щедрыми. Прикрепляется к компонентам thecore-ph-электроду вручную для правильного использования удобный user'ssecondary development.

• Проверка качества воды

• Аквакультуры

• Мощность модуля: 5,00 в

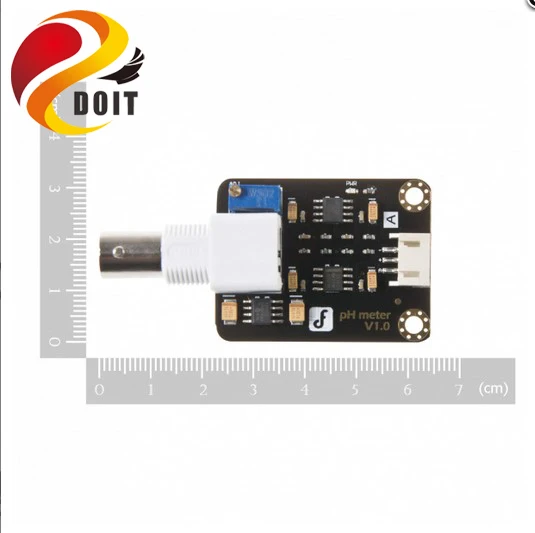

• Размер модуля: 43 мм x 32 мм

• Диапазон измерений: 0-14PH

• Измерение температуры: 0-60 градусов

• Точность: ± 0.1pH (25)

• Время отклика: ≤ 1 мин

• Датчик pH с разъемом BNC

• PH2.0 интерфейс (3 ноги патч)

• Регулировка увеличения потенциометр

• Мощность индикатор светодиодный

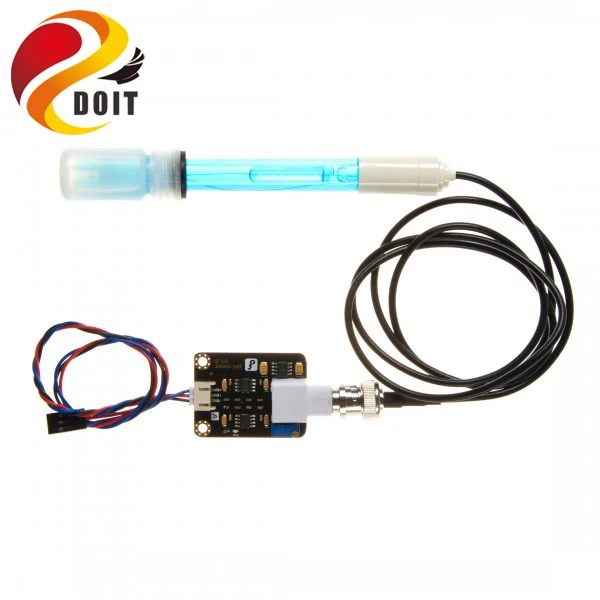

• Датчик pH (разъем BNC): 1 шт.

• Схема датчика pH: 1 шт.

• Аналоговый кабель: 1 шт.

• Используя шаг

Примечание:

Пожалуйста, используйте внешний импульсный источник питания, чтобы максимально приближать напряжение + 5,00 в, напряжение более точное, чем выше точность.

Электроды в каждой последовательной необходимости использовать стандартный буферный раствор для коррекции, для более правильного результата, температура окружающей среды at25 deg orso, чтобы наиболее известное значение PH было надежным, И его значение PH очень близко к измеренному значению времени. Если вы измеряете образцы кислоты, пожалуйста, используйте буферный раствор pH4.00 для коррекции электрода, если вы измеряете образец щелочным, используйте буферный раствор PH9.18 на электроде. Сегментная калибровка, просто чтобы получить лучшую точность.

PH электрод для измерения pH различных растворов, вам нужно использовать чистую воду, рекомендуется использовать di воду для очистки.

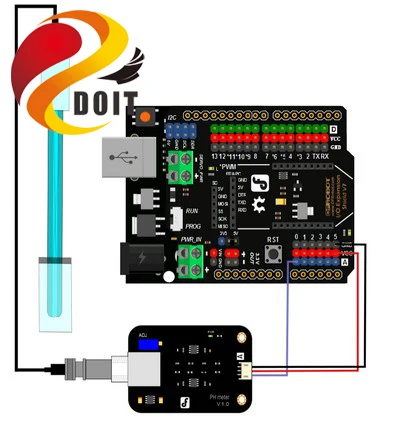

(1) Подключите оборудование в соответствии с графическим способом, а именно: электрод подключен к интерфейсной плате ph-метра BNC, И используйте аналоговый кабель для подключения платы ph-метра к моделированию Arduinos mastercontroller 0. Для источника питания Arduinos master controller, вы можете видеть, что ph-метр печатной платы синий светильник ярче.

(2) для Arduinos мастер контроллер сжигания образца код.

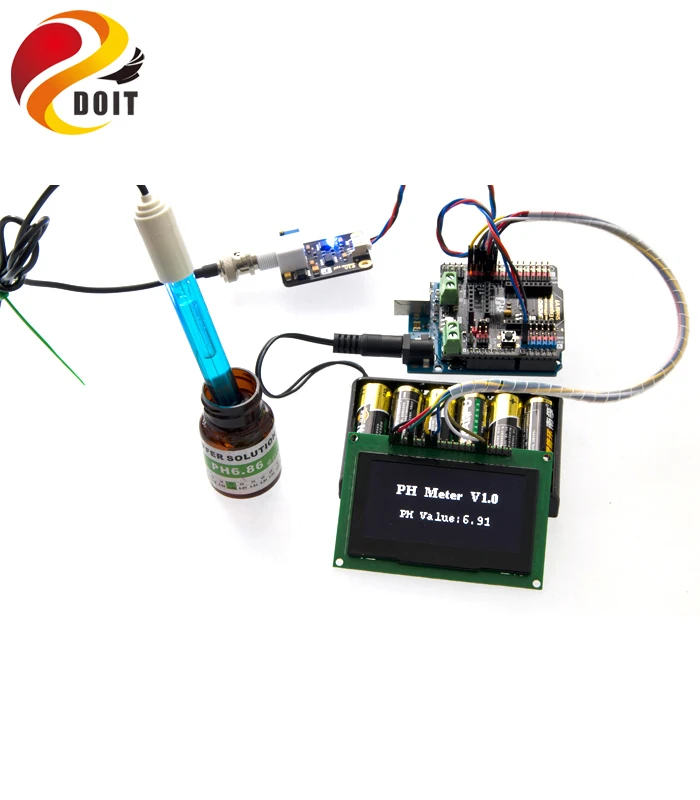

(3) ph-электрод, вставленный в значение pH 7,00 стандартного раствора, или непосредственно короткий BNC интерфейс двух входов, откройте Arduinos IDEserial port monitor, вы можете увидеть печать из значения pH, ошибка notexceed 0,3. Запишите в этот момент значение отпечатанного, а затем comparedс 7,00, разница между офсетными изменением к программе на месте. Для печати из значение рН 6,88, например, разницу в 0,12, находится в thesample программы # определить офсетная печать до 0,00 # определить смещение 0,12.

(4) Вставьте рН-электрод в значение рН 4,00 калибровочной жидкости, подождите аминоте позже, потенциометр регулировки усиления, сделайте, насколько это возможно, для распечатки pH стабильного около 4,00. Между тем, калибровка кислоты завершена, вы можете проверить pH кислотного раствора.

Примечание: другие растворы для измерения должны мыть электроды.

(5) зависит от линейной характеристики самого ph-электрода, с помощью вышеуказанной калибровки, может непосредственно измерять pH щелочного раствора, но если вы хотите получить лучшую точность, рекомендует калибровку. Щелочной период калибровки с использованием стандартного раствора рН значение 9,18, а также для регулировки потенциометра, стабильная около 9,18. После калибровки, прямо сейчас вы можете измерить pH щелочного раствора.

Образец товара

Загрузите код образца, откройте монитор последовательного порта Arduinos IDE, вы можете увидеть результат.

/*

# Эти коды образцов предназначены для тестирования pH meter V1.0.

# Редактора: YouYou

# Срок производства тиража: 2013.10.21

# Ver: 0,1

# Продукт: pH метр

# SKU : SEN0161

*/

# Define SensorPin 0/pH метр аналоговый выход к Arduinos аналоговый вход 0

# Define Offset 0,00/Компенсация отклонения

Неподписанный длинный int avgValue; /храните среднее значение отзывы датчика

Вакуум установка ()

{

PinMode (13, выход);

Серийный. Старт (9600);

Serial.println("Ready"); /Проверка серийного монитора

}

Силы петли ()

{

Int buf[10]; /буфер для чтения аналогового

Для (int i = 0;i<10;i + +) /получить 10 значений образца от датчика для выравнивания значения

  {

Buf [i]= analogRead(SensorPin);

Задержка (10);

  }

Для (int i = 0;i<9;i + +) /Сортировка аналога от малого до большого

  {

Для (int j = i + 1;j<10;j + +)

    {

If (buf[i]>buf[j])

      {

Int temp = buf[i];

Buf [i]= buf[j];

Buf [j]= температура;

      }

    }

  }

AvgValue = 0;

Для (int i = 2;i<8;i + +) /Возьмите среднее значение 6 образцов

AvgValue + = buf[i];

Поплавок phValue = (поплавок) avgValue * 5,0/1024/6; /преобразовать аналог в милливольт

Величины рН = 3,5 * величины рН + офсетная печать;/преобразования милливольт в значение pH

Серия. Печать ("pH:");

Серия. Печать (phValue,2);

Серия. println("");

DigitalWrite (13, высокий);

Задержка (800);

DigitalWrite (13, LOW);

}

Maintenanceand вопросы, требующие внимания

Электродезин или в течение длительного времени без использования в первый раз, пузырьковый и песочный сердечник, электродный шарик, погруженный в 3 раствора NKCL, активация 8 часов.

Удалите электрод, чтобы отметить, что после того, как чехол из пластика защитит чувствительную стеклянную лампу в сетке, контакт с твердыми предметами, любые поломки и ЩЕТОЧНЫЕ волосы отключат электрод.

Ваши измерения, не нужно, когда электрод должен быть защищен презервативом, casesдолжен положить небольшое количество 3,3 моль/л раствор хлорида калия, для того, чтобы держать электродный шарик пузырьком влажной.

Терминальный электрод должен быть чистым и сухим, абсолютно предотвращает короткое замыкание обоих концов выхода, в противном случае фраза или результаты измерений приведут к поломке.

Электрод, чтобы избежать длительного погружения в дистиллированную воду, грузовой белок, раствор гриппа и кислотный раствор, а также предотвратить контакт с силиконовой смазкой.

Электрод после длительного использования, например, обнаружен, что любовь материка градиент немного, можно положить нижний электрод был замачивается в 4% HF (HF) в течение 3-5 секунд, промывается дистиллированной водой, затем Замочите в растворе хлорида калия, сделанном новым.

В тестовом растворе, например, чувствительный уязвимый шариковый груз, блокирующий материал liquidjunction, и делает электрод пассивированием, уменьшает его явление чувствительным градиентом, показания груза неточны. Таким образом, следует в соответствии с тонусом загрязняющих веществ, с подходящим раствором для очистки, чтобы сделать его новым.

Выберите очиститель, если вы можете растворить поликарбонат смолы чистящей жидкости, таких как тетрахлорметилен, трихлорэтилен, тетрагидрофуран и т. Д., может dissolvethe поликарбонат смолы, после besmear на чувствительной стеклянной лампе, И сделайте отказ электрода, пожалуйста, будьте осторожны!
