5HP 4KW ER25 3000-24000 об/мин водяное охлаждение постоянный крутящий момент

Модель

GDS4000 III

Тип продукта

Постоянный крутящий момент Электрический шпиндель для гравировального станка с ЧПУ

Частота (Гц)

50-400 Гц

Скорость (об/мин)

3000-24000 об/мин

Напряжение (В)

380В

Номинальная мощность (кВт)

4,0 кВт

Ток (А)

8.4A

Lub

Смазка

Способ охлаждения

С водяным охлаждением

Соединение носа

ER25, 6 мм по умолчанию

Диапазон Коллет

3,175 ~ 16 мм

Тип подшипников

2x7007CP5

2 x7205CP5

2x35BNR10SP4

2x7205CP5

Диаметр шпинделя

120 мм

Длина шпинделя

275 мм

Вес нетто

23 кг

Производитель и страна происхождения

Синчэнь и Китай

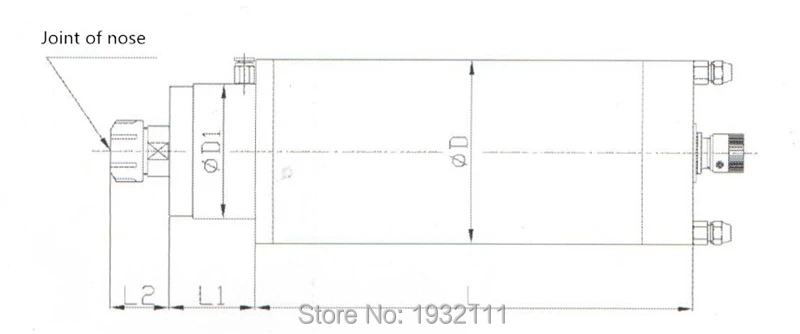

D

D1

Jiont if nose

L

L1

L2

120 мм

92 мм

ER25

275 мм

56 мм

28 мм

1

Электрический шпиндель должен быть совместим с преобразователем частоты. Выбор преобразователя частоты должен совпадать с мощностью, напряжением, током, частотой и другими параметрами электрического шпинделя. Использование электрического шпинделя должно сначала установить контрольную частоту инвертора. Справочная частота преобразователя частоты устанавливается в соответствии с самой высокой частотой электрического шпинделя.Инвертор эталонный преобразователь частоты заводские настройки по умолчанию 50 Гц. Если Базовая частота инвертора не установлена перед использованием двигателя шпинделя, двигатель шпинделя может быть сгорел.

2

Перед использованием, вы должны использовать руку, чтобы повернуть мотор шпинделя, и подтвердить, что он может вращаться плавно.

3

При использовании, вы должны сначала подключить к шпиндельному двигателю охлаждающей воды трубы, водопроводные трубы для обеспечения. Расход воды не менее 5 л/мин

4

Если необходимо заменить Электрический шпиндель на новый подшипник,
Должен быть заменен определенным профессиональным и техническим персоналом. Поддержка специальных инструментов. Двигатель шпинделя должен быть полностью очищен, катушка статора не должна быть удалена.

Ошибка

Причина

Решение

Электрический шпиндель не работает после запуска

1. Нет выхода или неправильной настройки для инвертора

Проверьте выход и настройку инвертора

2. Вилка не подключена

Проверьте разъем и соединительный кабель

3. Кабель не подключен

4. Обмотка статора сгорела

Измените статор

Через несколько секунд после запуска, шпиндель останавливается

1. Вход воды

Сушильный статор

2. Высокая температура вызванные повреждения изоляции провода

Измените статор

3. Отсутствие фазовой работы, вызванной защитой от перегрузки по току

Проверьте подключение кабеля двигателя шпинделя

4. Слишком короткое время запуска

Увеличенное время ускорения

Двигатель дыма или оболочки волос горячей

1. Выходное напряжение инвертора, частота не совпадает с двигателем шпинделя

Проверьте настройки инвертора

2. Частота инвертора не установлена правильно

Сброс частоты инвертора

3. Блокировка воздуховода

Проверьте воздуховод

Гайка ослабляется при запуске

Ошибка направления вращения

Запись вращения в соответствии с инструкцией на шпинделе

Шум и вибрация

1. Поврежденный подшипник

Сменные подшипники

2. Точное повреждение деталей влияет на динамический баланс

Проверьте динамический баланс

3. Большой шпиндель

Сменный шпиндель

Гайка ослабляется при остановке

Слишком короткое время простоя

Продолжительное время торможения
