IP66 в среднем менее или равен 40 Вт пиковый светодиодный ИК Стробоскоп 100

IP66 в среднем менее или равен 40 Вт пиковый светодиодный ИК Стробоскоп 100

Авторское право объявления

Товарный знак, Название программного обеспечения и оборудования, указанные в этом руководстве пользователя,-все они входят в состав соответствующей компании. Без формального разрешения нашей компании, ни одной организации или лицу не допускается копировать или размещать это руководство пользователя в любой форме с помощью любых средств.

Содержимое этого руководства будет изменено без предварительного уведомления.

I. Продукт Особенности

1) Низкое время отклика.

2) поддерживает белый светильник высокой мощности.

3) Поддержка синхронизации с камерой для записи видео или моментальной съемки.

4) поддерживает Вход с помощью непрерывного сигнала или триггерного сигнала.

5) Настройка параметров через RS485, мгновенное сохранение данных.

6) Поддержка 16 шт. светодиодный мерцающий светильник управления Светодиодный через одно программное обеспечение.

7) подходит для различных вопросов освещения, регулируемая яркость.

8) Доступное расстояние для Номерной пластины от 20 до 50mtr.

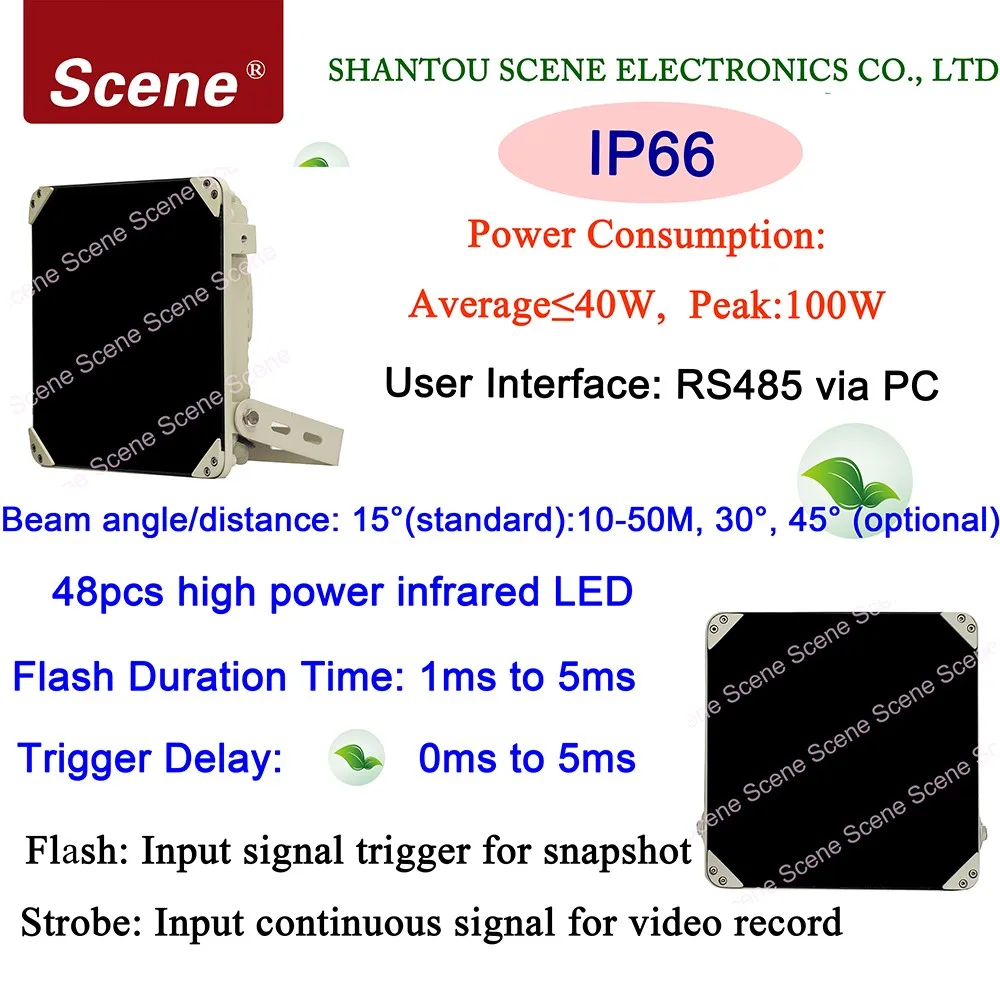

II. Параметры

Модель: GZN-3101-IR

Основной процессор: Высокопроизводительный MCU

Интерфейс пользователя: RS485 через ПК

Светодиодный: ИК: 48 шт., мощный инфракрасный светодиодный дисплей Epistar

Угол луча: 15 градусов (стандартный), 30 градусов, 45 градусов (опционально)

Переключатель D/N: Auto

Вспышка: триггер входного сигнала для моментальной съемки.

Стробоскоп: непрерывный ввод сигнала для записи видео.

Режим D: непрерывный стробоскоп с частотой 100 Гц, регулируемый Рабочий цикл;

(Совместим с камерой Dahua's.)

Режим H: Синхронизация. С помощью многочастотного импульсного сигнала от камеры, рабочий цикл не может превышать 50%.

(Совместим с камерой Hikvision.)

Параметры: поддержка внутренней настройки вспышки и стробоскопа.

Источник питания: 110 В/85-220 в перем. Тока

Расход энергии: ИК: в среднем ≤ 40 Вт, Пиковая мощность: 100 Вт

Время работы вспышки: 1 мс-5 мс (единица измерения: мс)

Задержка включения: от 0 мс до 5 мс (единица измерения: мс)

Уровень яркости стробоскопа: от 1 до 5

Способ запуска: электрический уровень, значение для переключения, заказ RS485

Уровень защиты: IP66

Рабочая температура: от-40 до + 50 градусов по Цельсию

Температура хранения: от-40 до + 85 градусов по Цельсию

N.W. : 3,75 кг

Размер продукта: 261*261*90 мм

III. Аппаратные средства

I/O управляющего сигнала, триггерного сигнала и стробоскопа.

Проводка высокой четкости

А. Контроль:

B. Триггер вспышки:

С. Стробоскоп для видео:

Принципиальная схема интерфейса

Схема подключения

А. Режим вспышки

B. Режим стробоскопа

C. Подключение

1) светодиодный стробоскоп-светильник, подающий Электрический/импульсный сигнал.

2) Отрегулируйте время и время задержки через RS485 на ПК

3) Максимальная частота триггера 100 Гц

4) Время работы видеосъемки: максимум 5 мс.

Время работы триггера Flash: максимум 10 мс.

5) Поддержка входное напряжение DC3.3V-DC12V

Программное обеспечение

Программа управления по используется для настройки параметров нашей компании, светодиодный стробоскоп-светильник. Через RS485 он может легко контролировать и задать параметры до 16 шт., онлайн-светодиодный стробоскоп.

Поддержка Системы

Windows 32-разрядная операционная система; Т. Е.: Win2000/XP и т. д.

Программное обеспечение для Интерфейс

1.Порты и разъёмы: Нажмите в выпадающем списке, выберите контрольный ПК и последовательный порт, светодиодный стробоскоп-светильник, убедитесь, что связь является нормальной.

Обратите внимание: A. Если связь является нормальной, режим стробоскопа будет включатьсяOFFАвтоматически, и в журнале управления будет показываться состояние. Теперь вы можете задать другие параметры. Если связь не является нормальной, проверьте и убедитесь, что все кабели подключены правильно.

B. После того, как все параметры будут готовы, нажмите стробоскопНаИ мерцающий светильник будет светильник ing. Если освещение отсутствует, продукт не работает нормально. Повторите Использование соединения снова.

2.Настроить адрес: Нажмите кнопку раскрывающегося списка, чтобы изменить текущий выбранный мерцающий светильник тот адрес, который указан, после смены успешно Новинка адрес буду писать в такой стране, как.

Обратите внимание: Адрес не может быть продублирован, как текущий линейный стробоскоп-светильник.

3.Режим стробоскопа: Выберите модельDИHАдаптируется к различным камерам.

Режим D: НажмитеСтробоскоп переключатель О,Продукт начнет мигать, синхронизация видео. Сигнал камеры.

Режим H: НажмитеСтробоскоп переключатель О,Продукт не будет стробоскоп, пока камера не подаст импульсный сигнал. Установите многочастотный Импульсный и рабочий диапазон камеры на правильный путь.

4.Flash продолжительность времени: Нажмите в выпадающем списке, чтобы изменить время работы вспышки, когда светильник стробоскопа. Каждый шаг 1 мс, диапазон 1 мс ~ 5 мс.

Обратите внимание: Сохраняйте время мигания и время челнока одновременно.

5.Флэш-память задержки: Нажмите на выпадающий список, чтобы изменить задержку вспышки тока, стробоскоп, светильник. Каждый шаг 1 мс, диапазон 0 мс ~ 5 мс.

Обратите внимание: По умолчанию: 0 мс.

6.Стробоскоп переключатель: НажмитеО:Стробоскоп все время. НажмитеОт:Без стробоскопа. НажмитеАвтоСтробоскоп контролируется датчиком дневного/ночного освещения.

Обратите внимание: Только когдаСтробоскоп переключательНабор для того, чтобыOFF, Другие параметры могут быть выполнены. Если вы хотите изменить другие настройки, Сначала установите их выключенными.

7.THreshold уровня: В наличии в тех случаях, когдаСтробоскоп переключательДля того, чтобыАвто.Нажмите в выпадающем списке, чтобы отрегулировать уровень яркости переключателя дня/ночи, уровень 0-5.

8.Стробоскоп Яркость: Нажмите на выпадающий список, чтобы изменить яркость стробоскопа, уровень 1-5. (1 = 1 мс)

9.Триггер вспышки: Нажмите на кнопку, чтобы включить вспышку продукта под настройкой токаFlash продолжительность времениИФлэш-память задержки.

10.Работают журналаОбновлю, успешно ли ваши настройки или сбой, проверьте рабочий журнал после каждого этапа.

Предупреждение

1) тот же порт RS485 не может подключаться к два стробоскопа, светильник с тем же адресом, в противном случае это может повредить оборудование.

2) провод питания должен соединяться с заземлением, в противном случае это может привести к электрошоку.

Характеристическая вязкость полимера. Размер:
