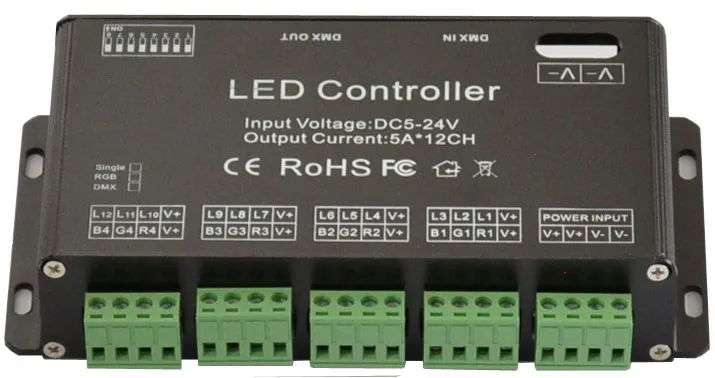

12CH DC5V 24V RGB DMX 512 декодер светодиодный контроллер Rgb постоянный и драйвер для

12CH DC5V 24V RGB DMX 512 декодер светодиодный контроллер Rgb постоянный и драйвер для

Введение:

Добро пожаловать для использования постоянного декодера the12CH, который использует передовые технологии микроэлектронного управления. Эта технология меняет международную моду DMX512/1990 стандартных цифровых сигналов управления в аналоговые сигналы управления. Есть 1 ~ 12 выходных каналов; Каждый канал может достичь 256 уровней управления. Этот постоянный декодер используется, когда DMX512 контрольное оборудование контролирует общее светодиодный освещение.

Представление продукции:

Входная мощность: DC5V-DC24V

Максимальный ток нагрузки: 5A/CH× 12

Максимальная нагрузка: 300 Вт (5 В) 720 Вт (12 В) 1440 Вт (24 В)

Уровень выходного серого: 256

Входной сигнал: DMX512/1990

Выходной сигнал: 12 каналов постоянного ШИМ

Выход DMX : 12 каналов

Стандартный разъем DMX512 RJ45;

Размер: L155 * W88 * H32

Вес нетто: 335 г

Основные функции:

Есть 12 выходных каналов, можно подключить к одним или RGB лампам

0-100% выход затемнения, каждый канал 256 серых уровней

Международный стандарт DMX512 входной протокол, адресный код, установленный DIP переключателями;

Широкий вход постоянного тока 5 В ~ 24 в пост. Тока;
Каждый занят 12 адресом DMX.

Схема подключения

Схема подключения сигнальной линии

1-2: пустые 3-4: данные + 5-6: данные-7-8:GND

Первая Настройка адреса DMX:

Набор декодеров адреса с помощью переключателя кодирования, из которых 1-8 предназначен для настройки Адреса начала бинарного цифрового переключателя кода DMX512, первый-самая низкая позиция, девятый-самый высокий
Бит кода адреса может быть установлен на 255.

DMX512 start address code-это сумма переключателей 1-8, в то же время поверните нижнюю сторону кодового переключателя (вкл. «1»), затем можно получить значение бит; Переключатель кодирования (Установите значение «0»), значение бит равно 0.

Пример 1:
Как следующая схема 1, адрес запуска DMX512 установлен в 37, кодируя номер. 6,3,1 положение на циферблате переключателя на «1», другие настроены на «0», затем сумма переключателя 1-8 Значение кода 32 + 4 + 1, это адрес запуска DMX512 37

Схема 1

Пример 2:
Как схема 2, DMX512 start address установлен в 166, кодируя номер 2,3,6,8 Переключить циферблат на «1», другие настроены на «0», затем сумма переключателя 1-8 Значение кода 2 + 128 + 256 = 388, это DMX512 start address 166.

Схема 2

Схема для подключения системы:

Установка Примечания:

1 Этот тип контроллера работает только под DC5V-24V, который обеспечивается соответствующим контролируемым основным питанием, иначе контроллер будет поврежден.

2 провод UTP соединен вручную, чтобы сделать кабель, когда два или более контроллера подключены.

3 источник питания должен быть выключен при подключении электрических проводов, и его можно включить, пока не убедитесь, что провода правильно подключены, а индикатор основной мощности красного цвета-это освещение.

4. Контроллер должен работать в условиях хорошо проветриваемого, сухого, не коррозионного, не воспламеняющегося газа и ржавчины.

5. Пожалуйста, регулярно проверяйте проводное соединение, чтобы провода в возрасте, ржавчине и поврежденной изоляции прокладки можно было своевременно заменить
