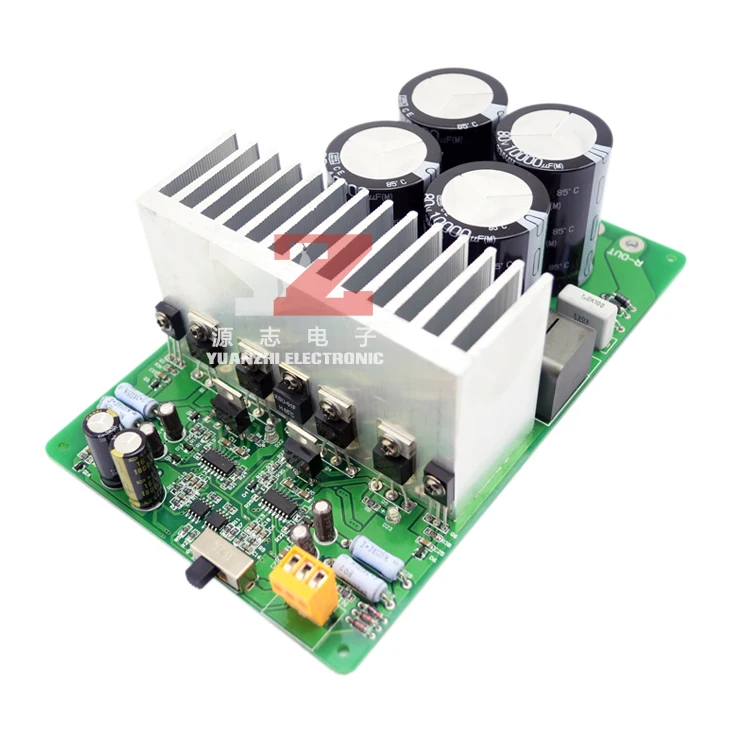

[имя] D класс усилитель закончил доска

[модель] IRAUD2000

[цвет] в новый оригинальный

[размер] 184 мм Х 117 мм Х 70 мм/блок (уже установлен с колоннами)

[производитель] источник Гуанчжоу-Электроника

сделано в Китае




[комплект Поставки] закончил борту видеть, это получить.

стандартная конфигурация: Power board, регулирующих использование IRFB4227, индукторы используя Япония импортировала 7G23A-22UH индуктивности.

[приложения] Домашней HI-FI лихорадка усилитель этап или КТВ, домашний кинотеатр многоканальный усилитель, и батарейным питанием автомобильный усилитель усилитель мощности (booster необходимое оборудование)

меры предосторожности




1. усилитель максимальная токовая защита и защита от короткого замыкания, тепловая защита и защита от перенапряжения, безопасно и надежно! для повышения безопасности, мы рекомендуем дополнительную покупку схема защиты динамик, на всякий случай.

2. усилитель работает в высокое состояние питания (напряжение ПОСТОЯННОГО ТОКА > 60 В), индуктор и радиатор будет немного жарко, если плохой вентиляции (например, в запечатанной коробке) должны быть добавлены для повышения охлаждающего вентилятора.

3. Если вам нужно много времени, высокая выходная мощность, мостовой выпрямитель требует внешнего радиатора, другой предлагает добавить дополнительный вентилятор охлаждения.

4. This является двухканальный усилитель дизайн, мы можем мост.

5. Если усилитель доска установлена в динамик, оратор должен быть далеко от лучшего экранирования.

6. постоянный ток усилитель мощности доска, совет не принял мостовой выпрямитель, потребность в дополнительных мостовой выпрямитель, мостового выпрямителя и должны быть добавлены к радиатору.

7. плата имеет набор вспомогательных источников питания, ПОСТОЯННОГО или ПЕРЕМЕННОГО ТОКА. ПЕРЕМЕННОГО ТОКА требования 5 В-12 В AC, 3-линия, в-линии у вас есть. если вход ПОСТОЯННОГО ТОКА (например, импульсный источник питания), вам нужно положительное и отрицательное напряжение, не обращайте внимание на положительные и отрицательные вспять при вставке, плата имеет на хорошем уровне.



технический индекс

диапазон напряжения: ± 33 В-80 В, 40 В ПОСТОЯННОГО напряжения, обратите внимание на следующие, R16, R22, R12, R28 переключатель 1.5K Ω/3 Вт резисторы.

максимальная выходная мощность: (± 80 В DC питания максимальная выходная мощность, искажения < 0.1%)

двойной режим канала: 350 Вт/8Ω X2

700 Вт/4Ω X2

900 Вт/2Ω X2 (± 62 В источник питания ПОСТОЯННОГО ТОКА, дополнительный вентилятор охлаждения требуется)

режим моста (моно) 1200 Вт/8Ω

2000 Вт/4Ω

Увеличение напряжения: 33 раз (инвертирующего усилителя)

входная Чувствительность: 1.6 В (RMS)

входное сопротивление: 6.1K Ω

частотный диапазон: 0-50 КГц ± 1dB

остаточное напряжение шума: 200uV

динамический Диапазон: > 100dB

защита от перегрева значение: 75 ° C

перенапряжения значение: ± 84 В

искажения (THD + N):


искажение Условий Испытаний/Замечания
THD + N @ 1 Вт 0.02% напряжения питания ± 80 В 1 КГц синусоида
THD + N @ 10 Вт 0.01%
THD + N @ 100 Вт 0.01%
THD + N @ 200 Вт 0.02%
THD + N @ 300 Вт 0.03%
THD + N @ 500 Вт/4 Евро 0.03%



эффективность: эффективность различных различных выходной мощности, мощных ультра-высокой эффективности, 300 Вт выход составил более 90%.

подробная информация:

IRAUD2000 наша недавно разработанных высокой мощности супер лучших усилитель класса D, этот усилитель доска может работать в двухканальном режиме или мостовом режиме моно, простой в использовании.

It uses the International Rectifier компании усилитель Класса D чип IRS2092S способствовать высокой скорости и большой ток и low RDS (на) MOSFET выход IRFB4227 сделать это с большей выходной усилитель мощности и меньше искажений. двухканальный режим максимальная неискаженной максимальная выходная мощность может достигнуть двухканальной 350 Вт/8ΩX2 700 Вт/4ΩX2; больше продукции может преодолеть до 1200 Вт/8Ω, 2000 Вт/4Ω мощность усилителя не обычной реальности можно сравнить! эта сила измеряется эффективной мощности без искажений, не мгновенная максимальная мощность!

усилитель неизменно занимала дизайн чистого ПОСТОЯННОГО ТОКА усиления, частотный диапазон достигает 0-50 КГц! чистая ПОСТОЯННОГО ТОКА конденсатор усилитель отменен, усилитель класса D тяжелый бас делают очень хорошо, dive deep enough intensity, но и очень способность к прыжкам. кроме того, отмена конденсатор для высоких частот также имеет большое положительное влияние, просто обновить то же самое.

IRAUD2000 усилитель доска этап развития длинный, потому что мы принимаем клиентов очень ответственное отношение настройки, каждый из этих компонентов сомкнул через прослушивание и после корректировки лег, и все используют Коллекционирования лихорадка элемент: передняя этап питания конденсаторы развязки являются Японский химическая разбили конденсатор 1500 мкФ/6.3 В, LC фильтр выходной цепи, используя оригинальные Японский импорт ток экранированные катушки индуктивности, RIFA конденсатор лихорадка 0.47 мкФ/200 В, главная конденсатор фильтра лихорадка химических Японского происхождения емкость .....

каждый элемент был тщательно перемешать, чтобы успокоиться, чтобы избежать эффекта скидки, пожалуйста, не меняйте клиента или трения машина!

звучание здесь просто сказать несколько слов: IRAUD2000 усилитель имеет очень сбалансированный звук, глубокий и мощный бас, нырять глубоко, интонации и сладкий, чистые высокие частоты, растянуть хорошо. Specific retention for you to enjoy.

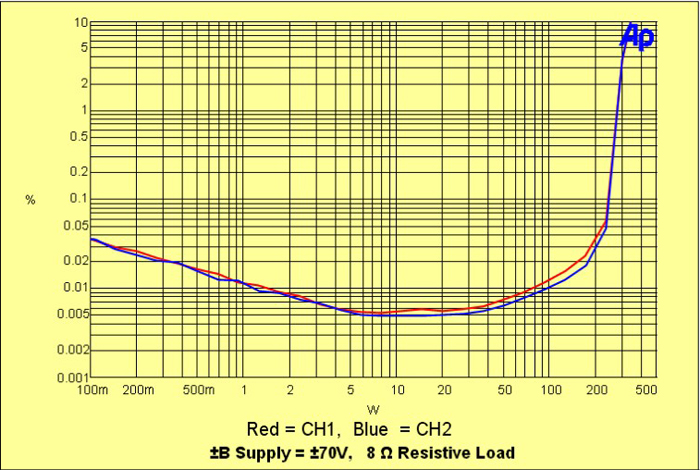

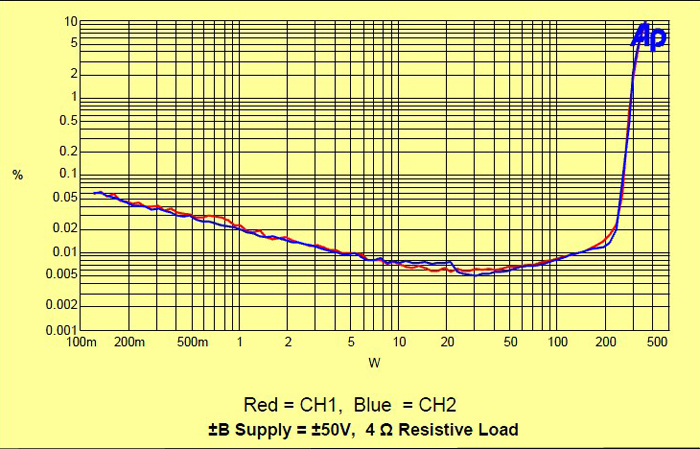

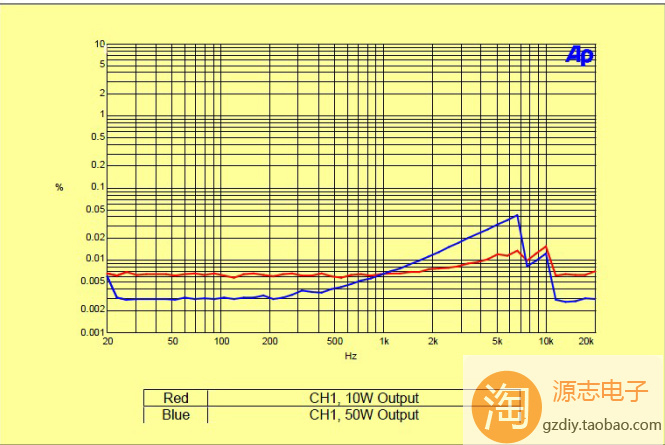

ниже приведен график, показывающий измеренное искажение, для справки:
